Toyota IQ
2008-11 → 2014-05 · chassis KGJ10,NGJ10,NUJ10 · catalogue 102510 · Europe
Supported model
Data version 2014-10

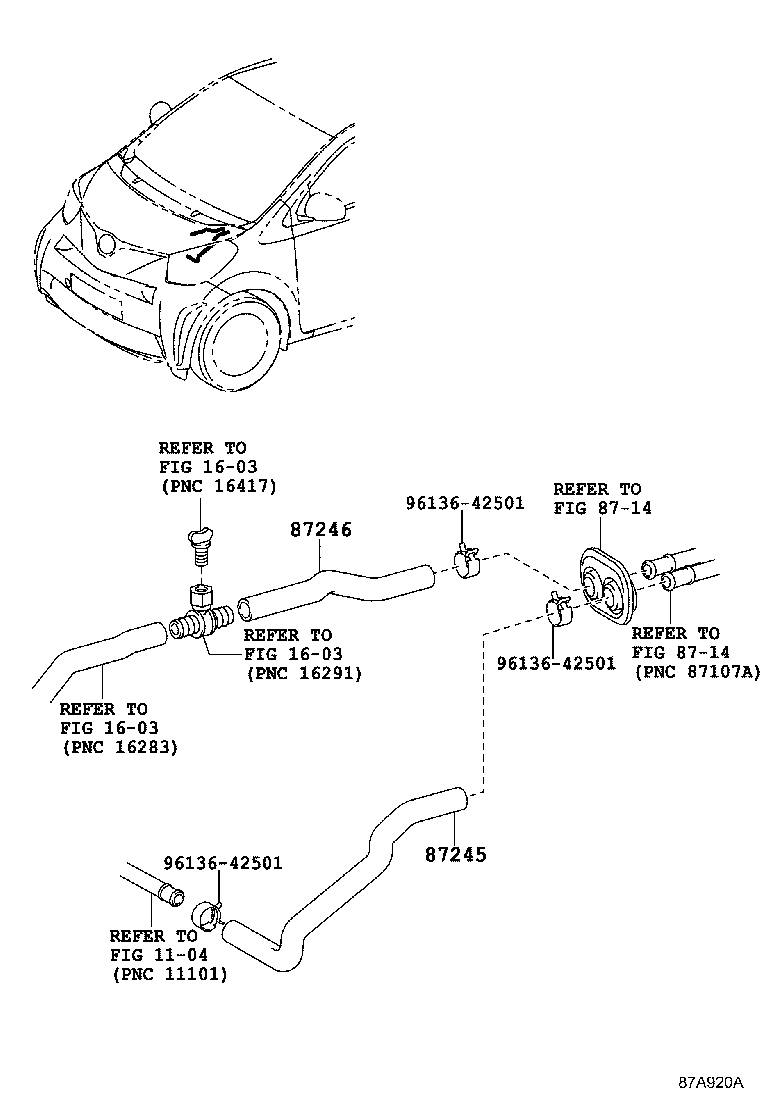

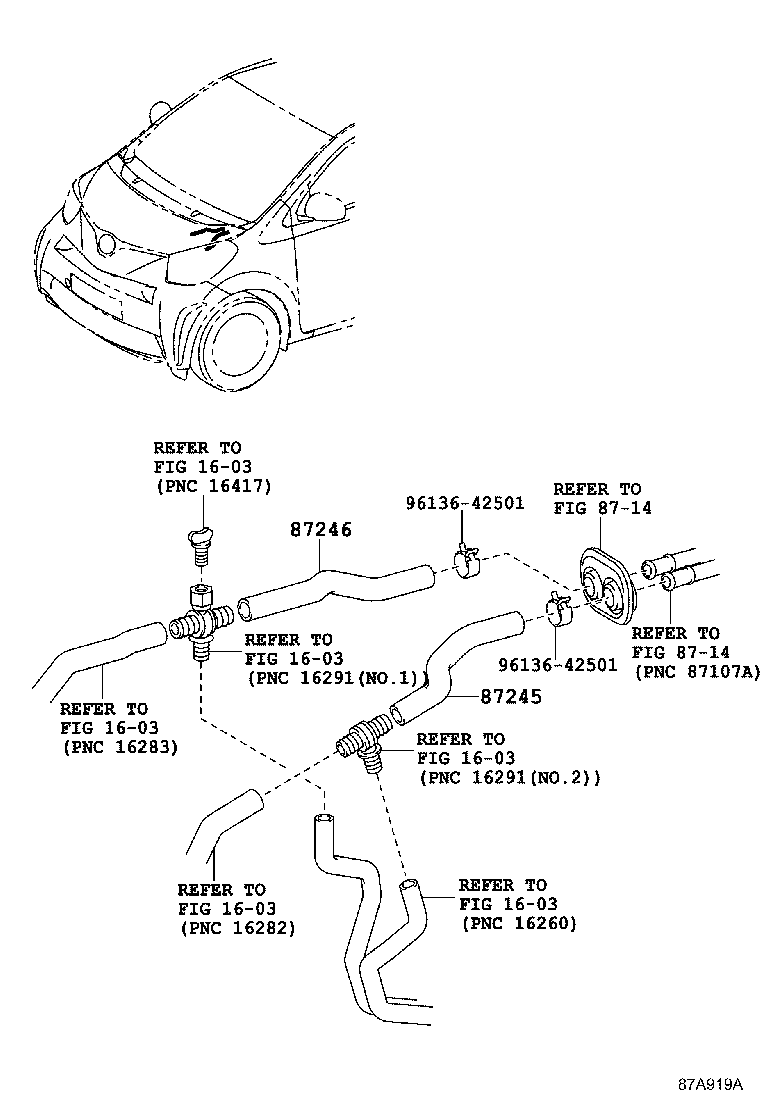

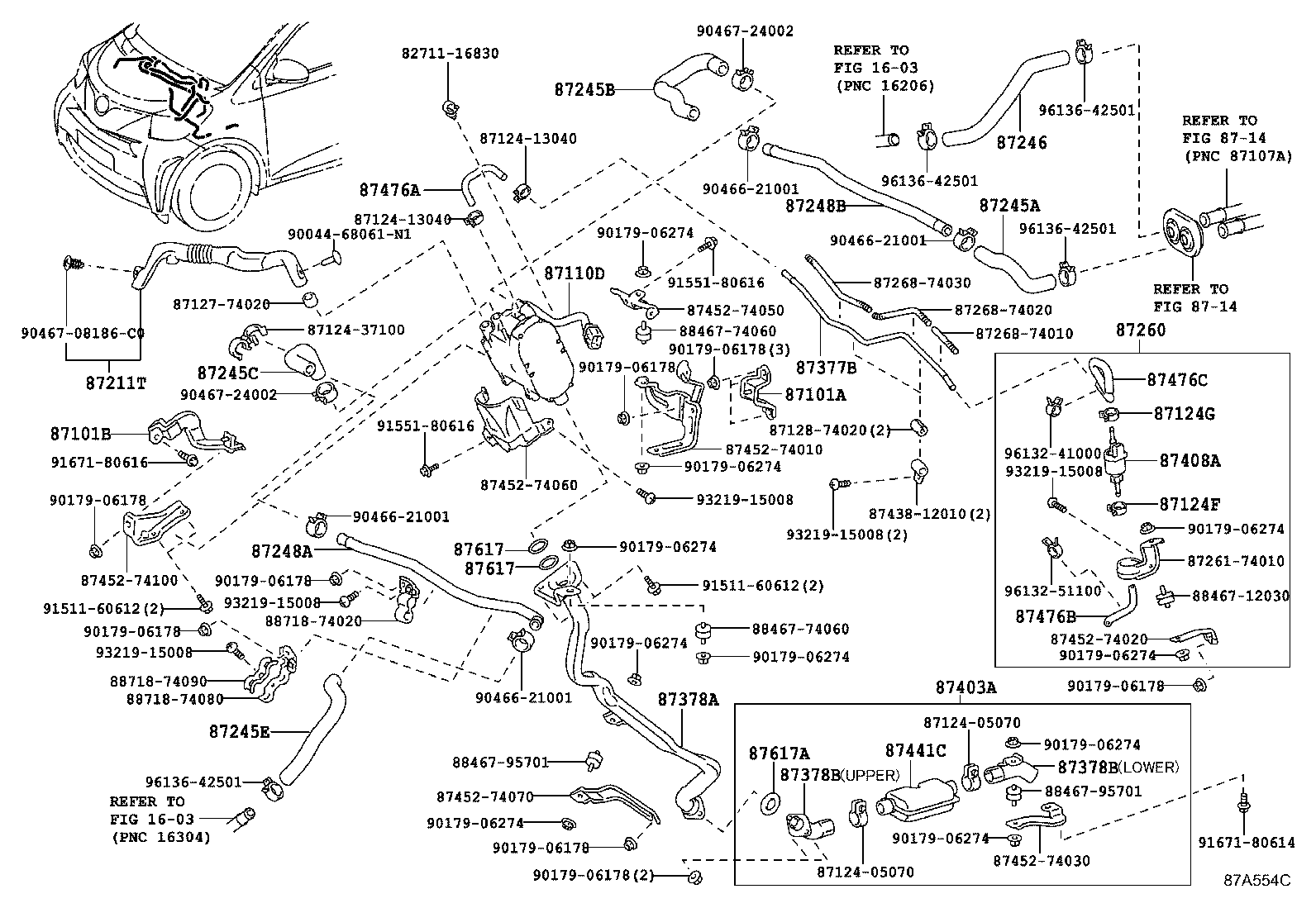

Heating & Air Conditioning - Water Piping
28 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 87101A | Bracket Sub-assy, Heater NO.1 |
| 87101B | Bracket Sub-assy, Heater NO.2 |
| 87110D | Heater Assy |
| 87124F | Clamp, Heater Hose, NO.1 |
| 87124G | Clamp, Heater Hose, NO.2 |
| 87209 | Hose Sub-assy, Water |
| 87209B | Hose Sub-assy, Water, B |
| 87211T | Duct, Air |
| 87245 | Hose, Heater Water, Inlet |
| 87245A | Hose, Heater Water, Inlet A |
| 87245B | Hose, Heater Water, Inlet B |
| 87245C | Hose, Heater Water ,Inlet C |
| 87245E | Hose, Heater Water, Inlet E |
| 87246 | Hose, Heater Water, Outlet |
| 87248A | Pipe, Heater Water Inlet, A |
| 87248B | Pipe, Heater Water Inlet, B |
| 87260 | Pump Assy, Heater |
| 87377B | Pipe, Fuel |
| 87378A | Pipe, Exhaust |
| 87378B | Pipe, Exhaust, NO.2 |
| 87403A | Pipe Sub-assy, Exhaust |
| 87408A | Pump Sub-assy, Fuel |
| 87441C | Muffler |
| 87476A | Hose, Heater Fuel, NO.1 |
| 87476B | Hose, Heater Fuel, NO.2 |
| 87476C | Hose, Heater Fuel, NO.3 |
| 87617 | Gasket, Heat Exchanger Unit NO.1 |
| 87617A | Gasket, Heat Exchanger Unit NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
