Toyota IQ EV
2012-09 → 2012-12 · chassis KPJ10 · catalogue 104510 · Europe
Supported model
Data version 2013-10
Bev Motor
40 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 30600 | Transaxle Assy, EV W/Motor |
| 30600A | O Ring, Transaxle Case, NO.1 |
| 30600B | O Ring, Transaxle Oil Pump |
| 30600C | O Ring, Transaxle Case, NO.2 |
| 30600D | Oil Seal, Transaxle Parking Brake, Type T |
| 30600F | Plug, Transaxle Case, NO.1 |
| 30600G | Plug, Transaxle Oil Pump |
| 30600H | Plug, Transaxle Case, NO.3 |
| 30600J | Gasket, Transaxle Case |
| 30600K | Elbow, Transaxle Case |
| 30600L | O Ring, Transaxle Case Elbow |
| 30600M | Plug, Transaxle Case, NO.2 |
| 30600N | O Ring, Transaxle Case, NO.3 |
| 30600P | Plug, Transaxle Case, NO.4 |
| 33403V | Cover Sub-assy, Speedometer Driven Hole |
| 33403W | Ring, O (FOR EV SPEEDOMETER DRIVEN HOLE COVER) |
| 35012C | Plug Sub-assy, Breather |
| 35106V | Pan Sub-assy, EV Motor Oil |
| 35106W | Plug, EV Motor Oil Pan Drain |
| 35106X | Gasket, EV Motor Oil Pan Drain |
| 35120B | Breather Assy, Transmission |
| 35120C | O Ring, Transmission Breather |
| 35120D | Clip, Hose |
| 35121C | Hose, Transmission Breather |
| 35125D | Tube, Transmission Breather, NO.2 |
| 35161 | Pan, Transaxle Oil |
| 35168E | Gasket, Transmission Oil Pan |
| 35178A | Gasket, EV Motor Oil Pan |
| 35394E | Magnet, Oil Cleaner |
| 35572E | Lever, Transmission Control Shaft |
| 3584A | Hose, Transaxle Lube Apply |
| 42316 | Hose, Axle Breather |
| 82823Q | Cap, Terminal |
| G1143D | Bracket, Motor Cable, NO.1 |
| G1143E | Bracket, Motor Cable, NO.2 |
| G1148A | Cable, Motor |

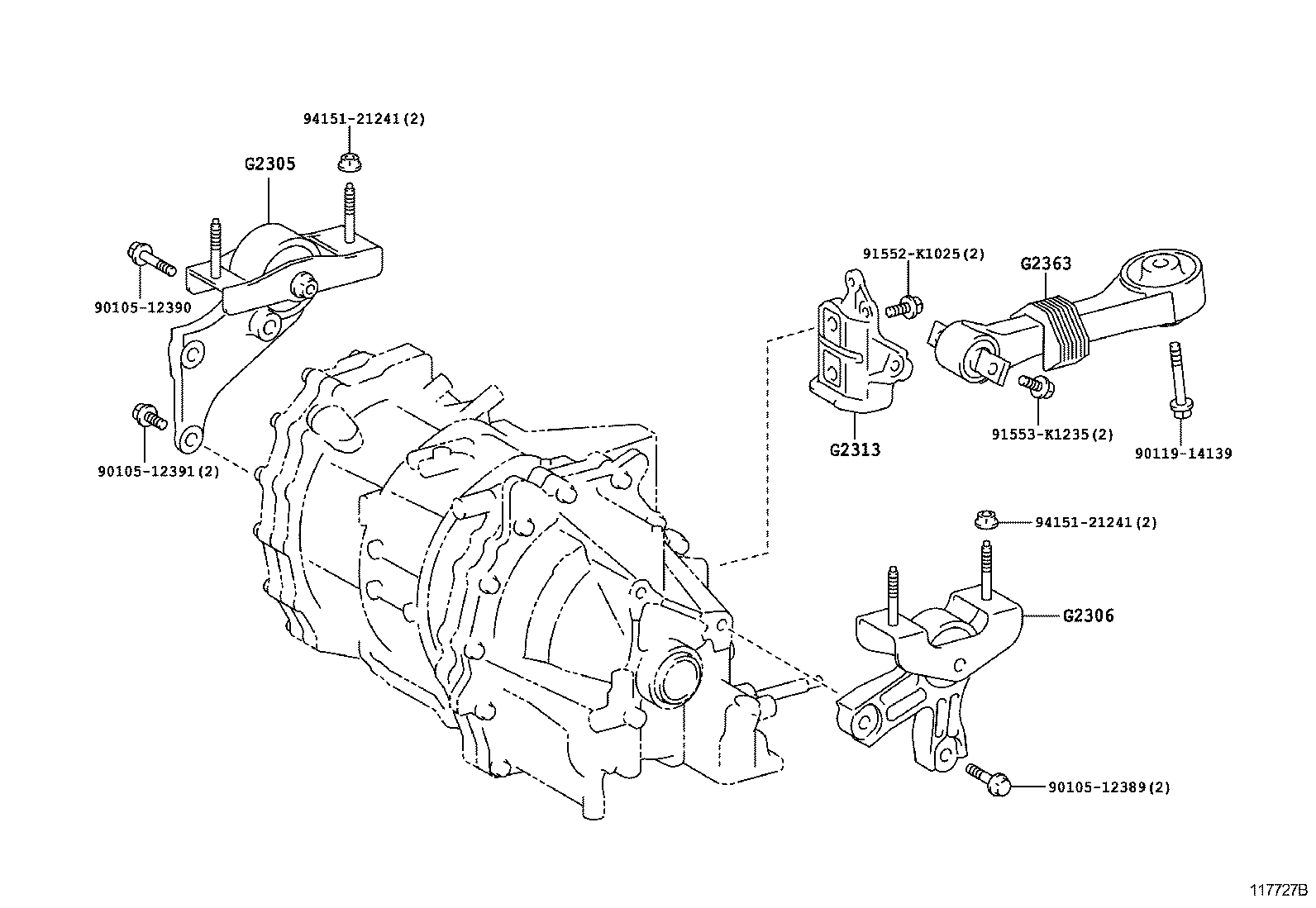

| G2305 | Insulator Sub-assy, Motor Mounting, RH |
| G2306 | Insulator Sub-assy, Motor Mounting, LH |
| G2313 | Bracket, Motor Moving Control Rod |
| G2363 | Rod, Motor Moving Control |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
