Toyota IQ EV
2012-09 → 2012-12 · chassis KPJ10 · catalogue 104510 · Europe
Supported model
Data version 2013-10

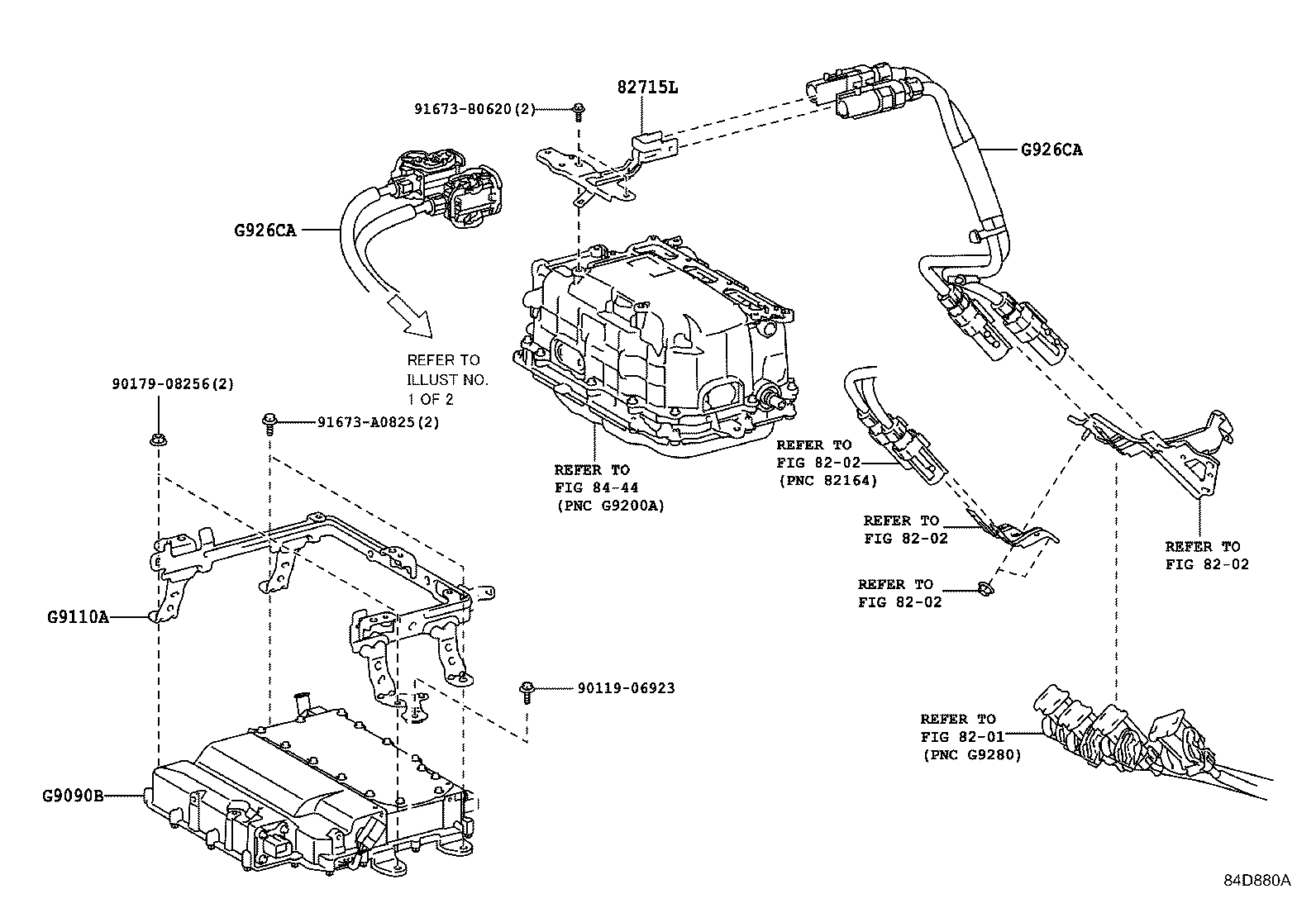

DC/DC Converter & Charger(BEV OR FCEV)
20 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 52128E | Cover, Front Bumper Hole, LH |
| 53145H | Clip, Radiator Grille |
| 53286A | Seal, Radiator Side Air, LH |
| 53288C | Extension, Radiator Support, LH |
| 58405D | Lid Sub-assy, Battery Charger Connector Box |
| 65609C | Lid Sub-assy, Inspection Opening, L/Color |
| 67865K | Weatherstrip, Separation Door |
| 77030B | Lock Assy, Charge Lid W/Motor |
| 77037D | Lock Sub-assy, Charging Port Opening Lid |
| 77377D | Retainer, Charging Port Opening Lid Lock |
| 82715L | Bracket, Wiring Harness Clamp |
| G9060A | Cable Assy, Electric Vehicle Charger |
| G9060B | Cover, Connector |
| G9081C | Cable, AC Charger Inlet |
| G9081D | Cable, DC Charger Inlet |
| G9090B | Charger Assy, Electric Vehicle |
| G90G0A | Plug Assy, Cable EV Charger |
| G9110A | Bracket Assy, Inverter |
| G926CA | Wire, EV Charger |
| G926DA | Bracket, EV Charge Connector |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
