Toyota TOYOTA1000
1969-04 → 1988-08 · chassis KP3# · catalogue 111210 · Europe
Discontinued model
Data version 1988-08

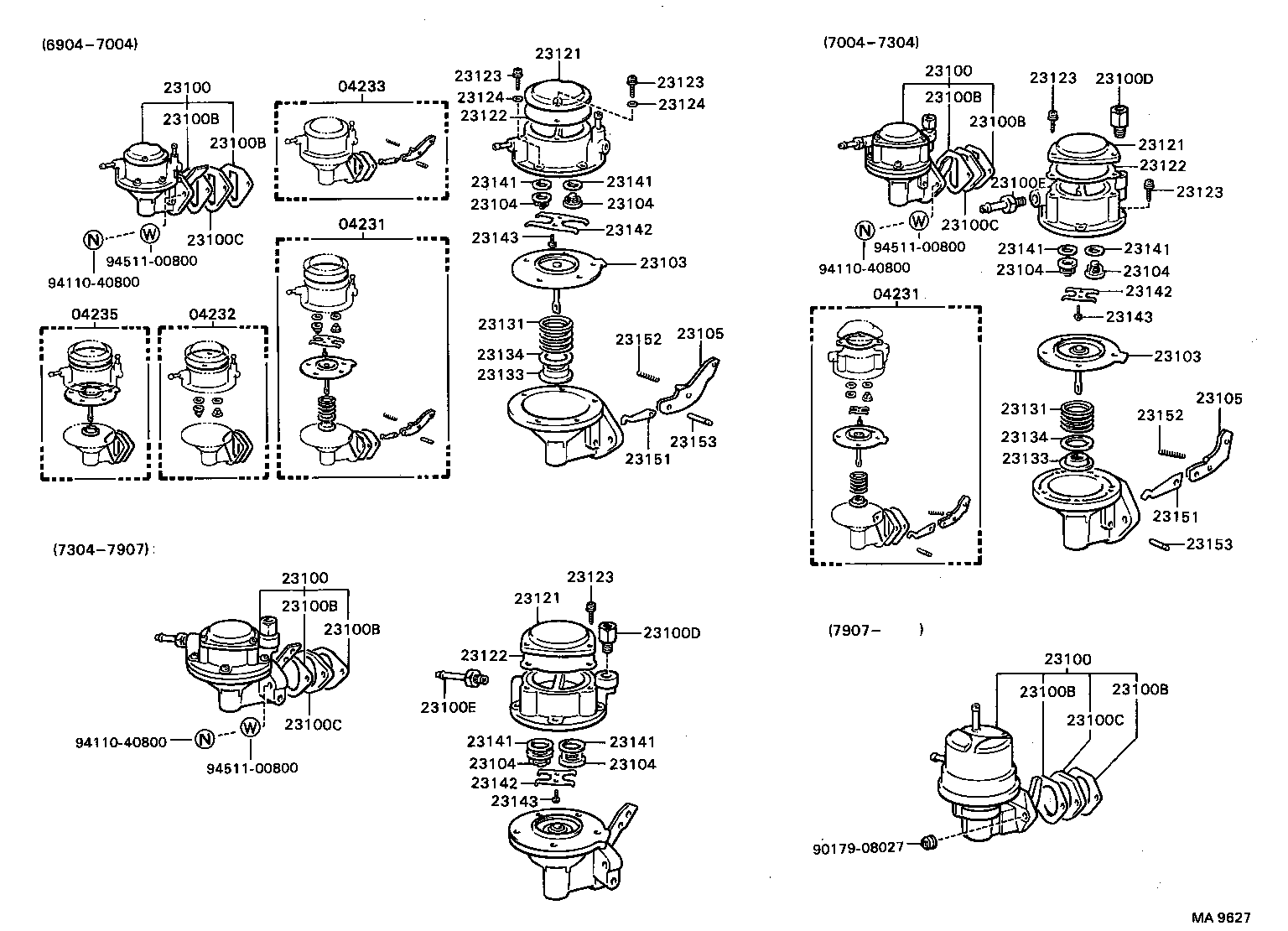

Fuel Pump & Pipe
33 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 04231 | Pump Kit, Fuel |
| 04232 | Valve Kit, Fuel Pump |
| 04233 | Arm Kit, Fuel Pump Rocker |
| 04235 | Diaphragm Kit, Fuel Pump |
| 19907 | Hose, Vacuum, NO.1 |
| 23100 | Pump Assy, Fuel |
| 23100A | Hose, Fuel |
| 23100B | Gasket, Fuel Pump |
| 23100C | Insulator, Fuel Pump |
| 23100D | Union, Nipple(FOR FUEL OUTLET) |
| 23100E | Union, Nipple(FOR FUEL INLET) |
| 23100H | Clip(FOR FUEL HOSE) |
| 23103 | Diaphragm Sub-assy |
| 23104 | Valve Sub-assy |
| 23105 | Arm Sub-assy, Rocker |
| 23121 | Cover, Fuel Pump |
| 23122 | Gasket, Fuel Pump Cover |
| 23123 | Screw, Cover Set, NO.1 |
| 23124 | Washer, Cover Set, NO.2 |
| 23131 | Spring, Diaphragm(FOR FUEL PUMP) |
| 23133 | Packing, Oil Seal(FOR FUEL PUMP) |
| 23134 | Retainer, Oil Seal Packing(FOR FUEL PUMP) |
| 23141 | Packing, Valve |
| 23142 | Retainer, Valve |
| 23143 | Screw, Valve Retainer Set |
| 23151 | Link, Rocker Arm |
| 23152 | Spring, Rocker Arm |
| 23153 | Pin, Rocker Arm |
| 23801 | Pipe OR Hose Sub-assy, Carburetor Fuel, NO.1 |
| 23801C | Clip(FOR CARBURETOR FUEL HOSE) |
| 23801D | Hose, Fuel Pipe, NO.1 |
| 23841 | Clamp, Fuel Pipe(HOSE), NO.1 |
| 23842 | Clamp, Fuel Pipe(HOSE), NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
