Toyota Yaris (FRP)
2005-11 → 2011-07 · chassis KSP90,NLP90,NSP90,SCP90 · catalogue 116520 · Europe
Supported model
Data version 2012-01

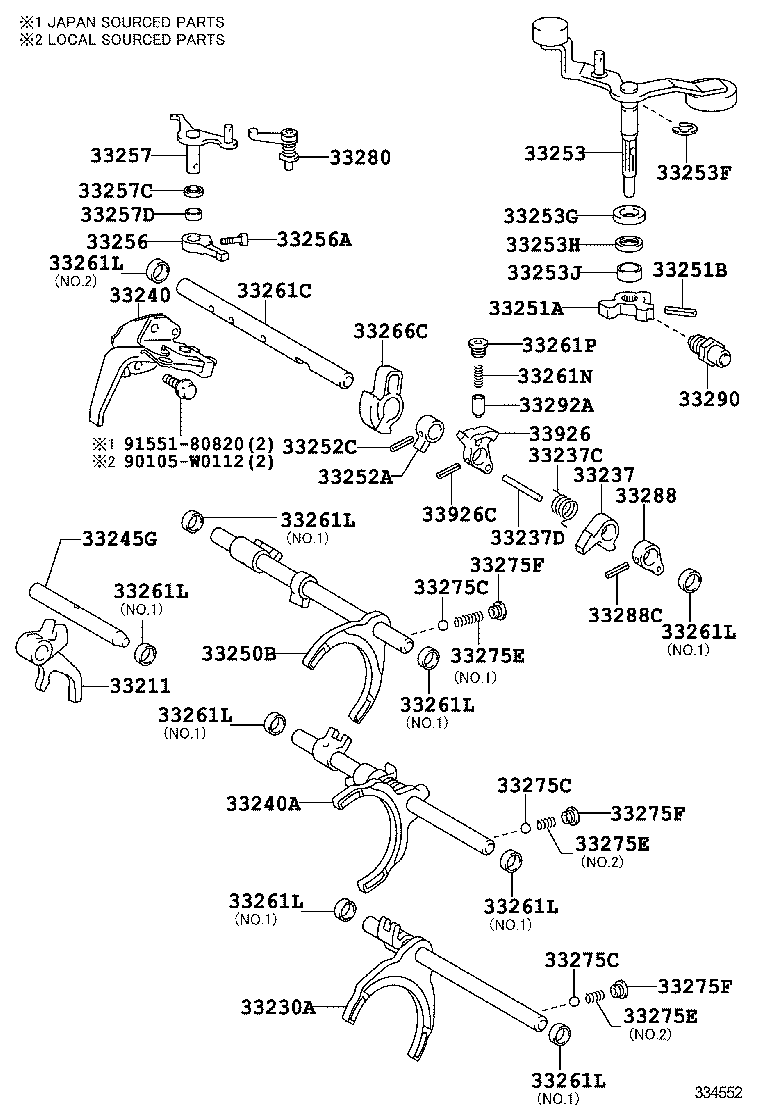

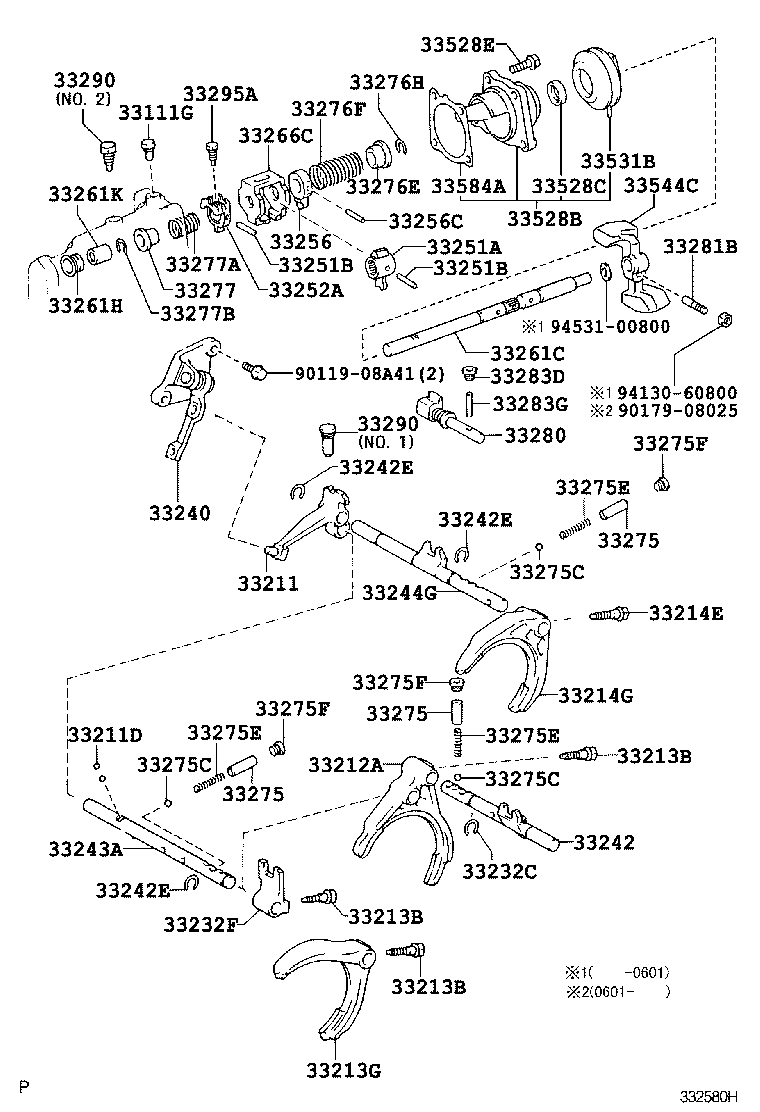

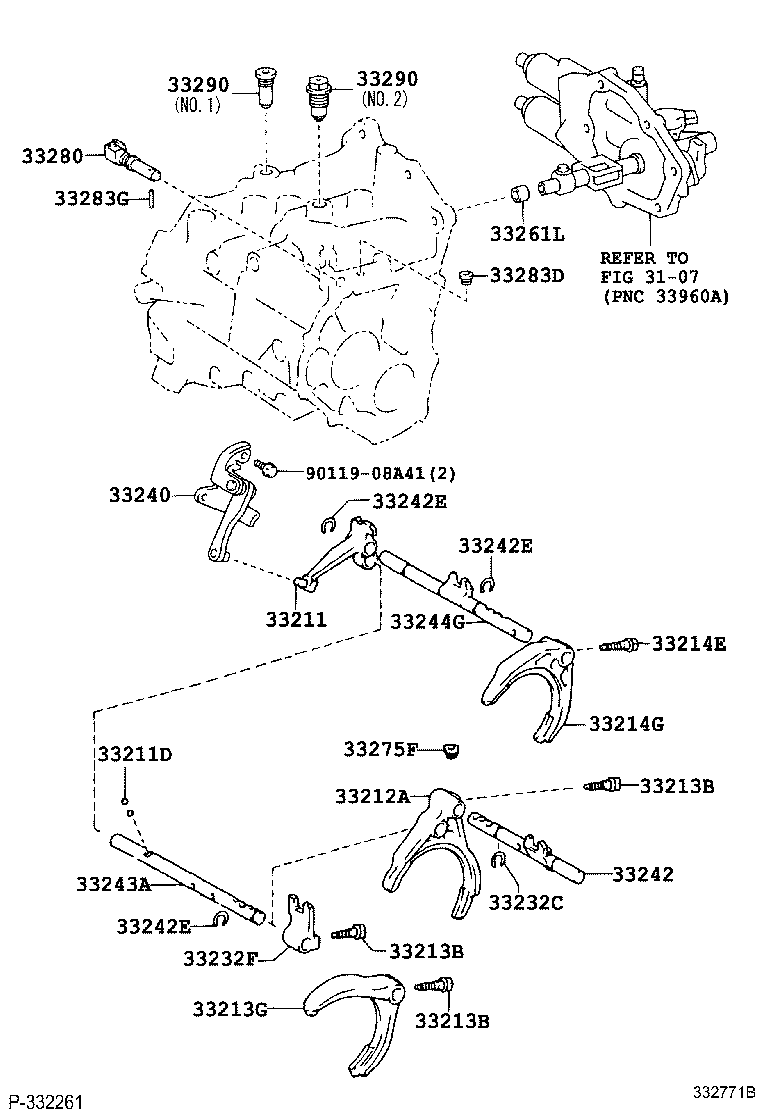

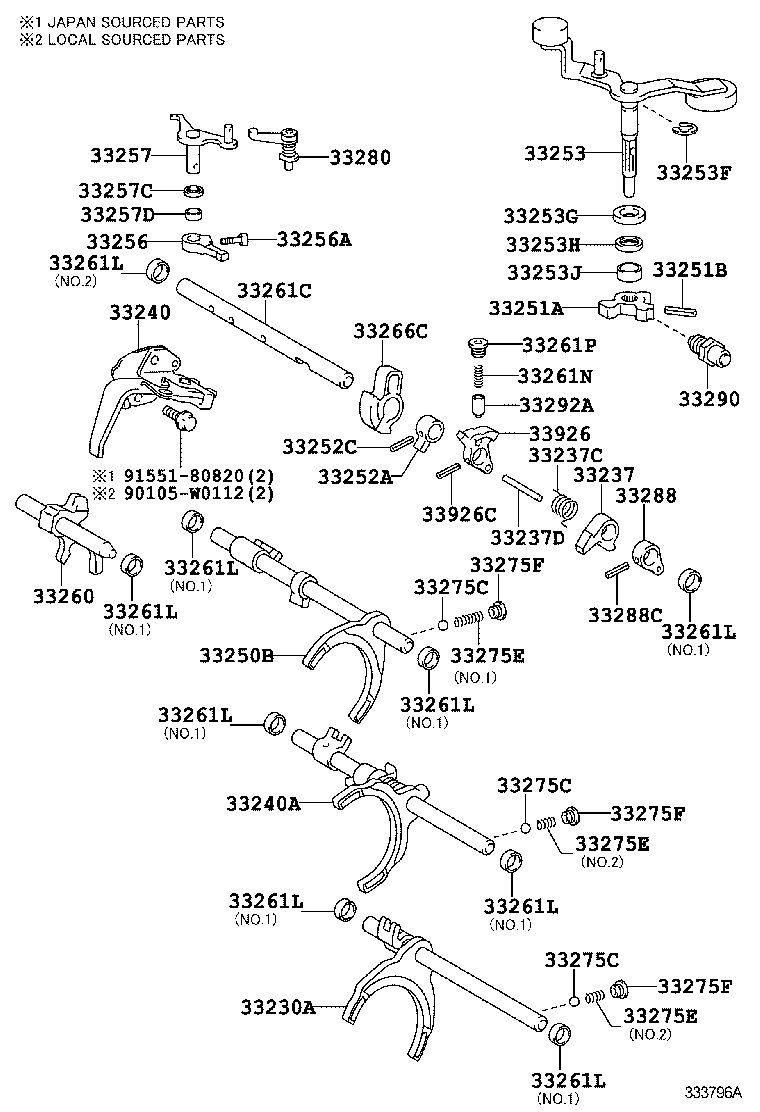

Gear Shift Fork & Lever Shaft (MTM)
92 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|
| 33111G | Plug, Breather(FOR MANUAL TRANSMISSION) |
| 33211 | Fork, Reverse Shift |
| 33211D | Ball(FOR REVERSE SHIFT FORK) |
| 33211E | Pin, Straight(FOR REVERSE SHIFT FORK) |
| 33212A | Fork, Gear Shift, NO.1 |
| 33212C | Fork, Gear Shift, NO.1 |
| 33213B | Bolt(FOR SHIFT FORK SET) |
| 33213G | Fork, Gear Shift, NO.2 |
| 33214E | Bolt(FOR GEAR SHIFT FORK LOCK) |
| 33214G | Fork, Gear Shift, NO.3 |
| 33214J | Pin, Straight(FOR 5TH SHIFT FORK) |
| 33230A | Shaft Assy, Gear Shift Fork, NO.1 |
| 33231G | Head, Shift & Select Lever Shaft |
| 33231H | Pin, Slotted Spring(FOR SHIFT & SELECT LEVER SHAFT HEAD) |
| 33232A | Pin, Slotted Spring (FOR SHIFT HEAD SET) |
| 33232C | Ring, Snap (FOR 1ST & 2ND SHIFT HEAD) |
| 33232F | Head, Gear Shift, NO.1 |
| 33234A | Head, Gear Shift, NO.3 |
| 33234J | Spring, Compression (FOR SHIFT RETURN) |
| 33237 | Head, Release |
| 33237C | Spring, Torsion(FOR RELEASE HEAD) |
| 33237D | Pin, Straight(FOR RELEASE HEAD) |
| 33240 | Bracket Assy, Reverse Shift Arm |
| 33240A | Shaft Assy, Gear Shift Fork, NO.2 |
| 33242 | Shaft, Gear Shift Fork, NO.1 |
| 33242E | Ring, Shaft Snap (FOR SHIFT FORK SHAFT) |
| 33243A | Shaft, Gear Shift Fork, NO.2 |
| 33244G | Shaft, Gear Shift Fork, NO.3 |
| 33245G | Shaft, Gear Shift Fork, NO.4 |
| 33250B | Shaft Assy, Gear Shift Fork, NO.3 |
| 33251A | Lever, Shift, Inner NO.1 |
| 33251B | Pin, Slotted Spring (FOR SHIFT INNER LEVER) |
| 33252A | Lever, Shift, Inner NO.2 |
| 33252C | Pin, Slotted Spring(FOR SHIFT LEVER INN NO.2) |
| 33253 | Lever, Shift Outer, NO.1 |
| 33253F | Ring, E(FOR SHIFT OUTER LEVER) |
| 33253G | Spacer(FOR SHIFT OUTER LEVER) |
| 33253H | Seal, Oil(FOR SHIFT OUTER LEVER) |
| 33253J | Bush(FOR SHIFT OUTER LEVER) |
| 33256 | Lever, Select Inner |
| 33256A | Bolt, Set (FOR SELECT INNER LEVER) |
| 33256C | Pin, Slotted Spring (FOR SELECT INNER LEVER) |
| 33257 | Lever, Select Outer |
| 33257C | Seal, Oil(FOR OUTER SELECT LEVER) |
| 33257D | Bush, Bimetal Formed(FOR OUTER SELECT LEVER) |
| 33260 | Shaft Assy, Reverse Shift Fork(MTM) |
| 33261C | Shaft, Shift & Select Lever |
| 33261G | Ring, Snap (FOR SHIFT & SELECT LEVER SHAFT) |
| 33261H | Seal, Oil (FOR SHIFT & SELECT LEVER SHAFT) |
| 33261K | Bearing, Needle Roller (FOR SHIFT & SELECT LEVER SHAFT) |
| 33261L | Bush, Bimetal Formed (FOR SHIFT & SELECT LEVER SHAFT) |
| 33261N | Spring, Compression(FOR SHIFT & SELECT LEVER SHAFT) |
| 33261P | Plug, Straight Screw W/Head(FOR SHIFT & SELECT LEVER SHAFT) |
| 33262E | Shaft, Select Lever |
| 33262F | Seal, Oil (FOR SELECT LEVER SHAFT) |
| 33266C | Plate, Shift Interlock |
| 33275 | Seat, Shift Detent Ball Spring, NO.1 |
| 33275C | Ball (FOR SHIFT DETENT) |
| 33275E | Spring, Compression (FOR SHIFT DETENT BALL) |
| 33275F | Plug (FOR SHIFT DETENT BALL) |
| 33276E | Seat, Select Spring, NO.1 |
| 33276F | Spring, Compression, NO.1 (FOR SELECT RETURN) |
| 33276H | Ring, Shaft Snap (FOR SELECT SPRING NO.1 SEAT) |
| 33277 | Seat, Select Spring, NO.2 |
| 33277A | Spring, Compression, NO.2 (FOR SELECT RETURN) |
| 33277B | Ring, E (FOR SELECT SPRING NO.2 SEAT) |
| 33277C | Ring, Shaft Snap (FOR SELECT SPRING NO.2 SEAT) |
| 33277D | Spacer (FOR SELECT RETURN SPRING) |
| 33280 | Pin Assy, Reverse Restrict |
| 33281B | Pin, Lever Lock (FOR SHIFT OUTER LEVER) |
| 33283 | Pin, Reverse Restrict, NO.1 |
| 33283B | Pin, Straight (FOR REVERSE RESTRICT PIN) |
| 33283D | Plug (FOR REVERSE RESTRICT PIN) |
| 33283G | Pin, Slotted Spring (FOR REVERSE RESTRICT PIN) |
| 33283U | Ball, Reverse Restrict Pin |
| 33288 | Block, Select Stopper |
| 33288C | Pin, Slotted Spring(FOR SELECT STOPPER BLOCK) |
| 33290 | Ball Assy, Lock, NO.1 |
| 33292A | Pin, Lock Ball |
| 33293G | Holder, Lock Ball |
| 33295A | Shaft, Reverse Restrict |
| 33295B | Pin, Shift Gate |
| 33528B | Cover, Control Shaft |
| 33528C | Seal, Oil (FOR CONTROL SHAFT COVER) |
| 33528E | Bolt (FOR CONTROL SHAFT COVER) |
| 33528K | Pin, Ring (FOR CONTROL SHAFT COVER SET BOLT) |
| 33531B | Boot, Dust (FOR SHIFT & SELECT LEVER SHAFT) |
| 33544C | Damper, Shift Lever |
| 33555D | Boot, Shift Lever |
| 33584A | Gasket, Control Shift Lever Retainer |
| 33926 | Lever, Shift Inner, Front |
| 33926C | Pin, Slotted Spring(FOR SHIFT INNER LEVER) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
