Toyota Yaris/Hybrid (FRP)
2011-07 → 2014-07 · chassis KSP130,NHP130,NLP130,NSP130 · catalogue 116530 · Europe
Supported model
Data version 2015-01

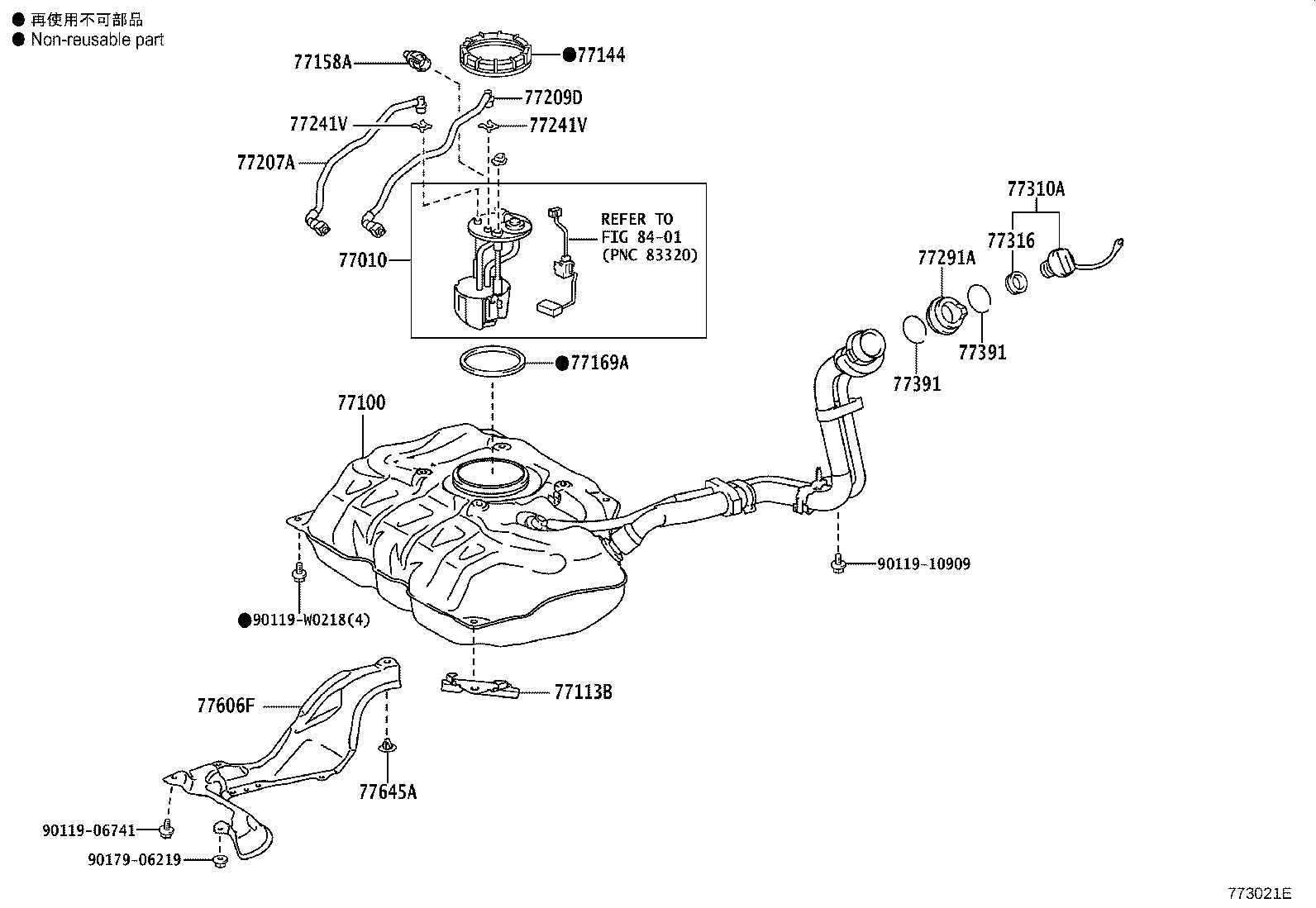

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 77010 — Tube Assy, Fuel Tank Vent | ||||
| 77010-0D040 |
Tube Assy, Fuel Tank Vent
2011-07 → 2014-02
ended
|
NLP130 | — | |
| 77010-0D042 |
Tube Assy, Fuel Tank Vent
2014-03 → —
|
NLP130 | — | |
| 77100 — Tank Assy, Fuel | ||||
| 77001-0D160 |
Tank Assy, Fuel
2011-07 → —
|
KSP130,NSP130 | — | |
| 77001-0D170 note |
Tank Assy, Fuel
2011-07 → 2012-02
ended
|
NSP130 LHD | — | |
| 77001-0D170 note |
Tank Assy, Fuel
2011-07 → 2012-02
ended
|
KSP130 LHD | — | |
| 77001-0D180 |
Tank Assy, Fuel
2011-07 → —
|
NLP130 | — | |
| 77001-0D200 |
Tank Assy, Fuel
2012-04 → —
|
NHP130 | — | |
| 77113B — Plate, Fuel Tank Side | ||||
| 77113-0D050 |
Plate, Fuel Tank Side
2014-03 → —
|
KSP130,NLP130,NSP130 | — | |
| 77113-52080 |
Plate, Fuel Tank Side
2011-07 → 2014-02
ended
|
KSP130,NLP130,NSP130 | — | |
| 77144 — Retainer, Fuel Pump Gauge | ||||
| 77144-0D050 |
Retainer, Fuel Pump Gauge
2011-07 → 2012-03
ended
|
KSP130,NLP130,NSP130 | — | |
| 77144-0D070 |
Retainer, Fuel Pump Gauge
2012-03 → —
|
KSP130,NHP130,NLP130,NSP130 | — | |
| 77158A — Support, Tank Suction Tube | ||||
| 77158-0D020 |
Support, Tank Suction Tube
2011-07 → —
|
NLP130 | — | |
| 77169A — Gasket, Fuel Suction Tube Set | ||||
| 77169-0D060 |
Gasket, Fuel Suction Tube Set
2011-07 → 2012-03
ended
|
KSP130,NLP130,NSP130 | — | |
| 77169-0D070 |
Gasket, Fuel Suction Tube Set
2012-03 → —
|
KSP130,NHP130,NLP130,NSP130 | — | |
| 77207A — Tube Sub-assy, Fuel Return | ||||
| 77204-0D070 |
Tube Sub-assy, Fuel Return
2011-07 → —
|
NLP130 | — | |
| 77209D — Tube Sub-assy, Fuel Tank Main | ||||
| 77209-0D100 |
Tube Sub-assy, Fuel Tank Main
2011-07 → —
|
KSP130,NSP130 | — | |
| 77209-0D110 |
Tube Sub-assy, Fuel Tank Main
2011-07 → —
|
NLP130 | — | |
| 77209-0D120 |
Tube Sub-assy, Fuel Tank Main
2012-04 → —
|
NHP130 | — | |
| 77241V — Clip, Tube Joint | ||||
| 77241-32060 |
Clip, Tube Joint
2011-07 → —
|
KSP130,NHP130,NSP130 | — | |
| 77241-32060 |
Clip, Tube Joint
2011-07 → —
|
NLP130 | — | |
| 77291A — Shield, Fuel Tank Filler Pipe | ||||
| 77291-0D130 |
Shield, Fuel Tank Filler Pipe
2011-07 → —
|
KSP130,NHP130,NLP130,NSP130 | — | |
| 77310A — Cap Assy, Fuel Tank | ||||
| 77300-20020 |
Cap Assy, Fuel Tank
2011-07 → —
|
NLP130 | — | |
| 77300-52030 |
Cap Assy, Fuel Tank
2011-07 → —
|
KSP130,NHP130,NSP130 | — | |
| 77316 — Gasket, Fuel Tank Cap | ||||
| 77316-52040 |
Gasket, Fuel Tank Cap
2011-07 → —
|
KSP130,NHP130,NLP130,NSP130 | — | |
| 77391 — Ring, Fuel Inlet Box | ||||
| 77391-12020 |
Ring, Fuel Inlet Box
2011-07 → —
|
KSP130,NHP130,NLP130,NSP130 | — | |
| 77606F — Case Sub-assy, Fuel Tank Cover Vent | ||||
| 77606-0D050 |
Case Sub-assy, Fuel Tank Cover Vent
2011-07 → 2014-07
ended
|
KSP130,NLP130,NSP130 | — | |
| 77606-0D070 |
Case Sub-assy, Fuel Tank Cover Vent
2012-04 → 2014-07
ended
|
NHP130 | — | |
| 77645A — Retainer, Fuel Tank Protector | ||||
| 77645-52020 |
Retainer, Fuel Tank Protector
2011-07 → 2013-03
ended
|
KSP130,NHP130,NLP130,NSP130 | — | |
| 77645-52040 |
Retainer, Fuel Tank Protector
2013-04 → —
|
KSP130,NHP130,NLP130,NSP130 | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
