Toyota Yaris/Hybrid (FRP)
2011-07 → 2014-07 · chassis KSP130,NHP130,NLP130,NSP130 · catalogue 116530 · Europe
Supported model
Data version 2015-01

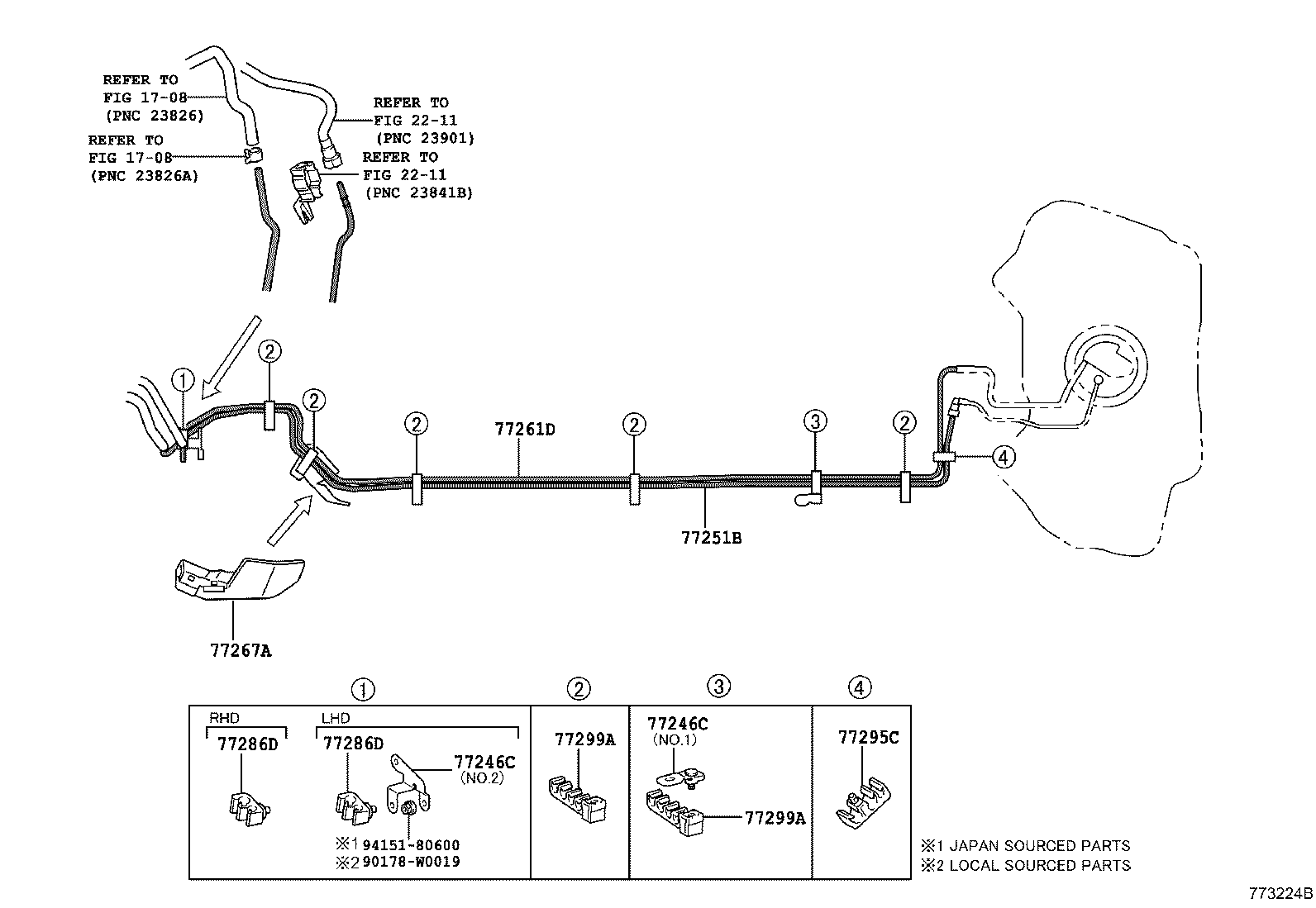

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 77246C — Support, Fuel Main Tube | ||||
| 77246-0D010 note |
Support, Fuel Main Tube
2012-04 → —
|
NHP130 LHD | — | |
| 77246-52020 note |
Support, Fuel Main Tube
2012-04 → —
|
NHP130 | — | |
| 77251B — Tube, Fuel Main | ||||
| 77251-0D270 |
Tube, Fuel Main
2011-07 → —
|
KSP130,NSP130 | — | |
| 77251-0D290 |
Tube, Fuel Main
2011-07 → —
|
NLP130 | — | |
| 77251-0D300 note |
Tube, Fuel Main
2011-07 → —
|
NLP130 LHD | — | |
| 77251-0D310 |
Tube, Fuel Main
2012-04 → —
|
NHP130 | — | |
| 77261D — Tube, Fuel Tank TO Canister | ||||
| 77261-0D230 |
Tube, Fuel Tank TO Canister
2011-07 → —
|
KSP130,NSP130 | — | |
| 77261-0D250 |
Tube, Fuel Tank TO Canister
2012-04 → —
|
NHP130 | — | |
| 77267A — Protector, Fuel Tube, NO.2 | ||||
| 77267-52050 |
Protector, Fuel Tube, NO.2
2011-07 → —
|
KSP130,NLP130,NSP130 | — | |
| 77267-52060 |
Protector, Fuel Tube, NO.2
2012-04 → 2013-12
ended
|
NHP130 | — | |
| 77267-52061 |
Protector, Fuel Tube, NO.2
2013-12 → —
|
NHP130 | — | |
| 77286D — Clamp, Fuel Tube, NO.2 | ||||
| 77286-20190 |
Clamp, Fuel Tube, NO.2
2012-04 → —
|
NHP130 | — | |
| 77286-52100 |
Clamp, Fuel Tube, NO.2
2011-07 → —
|
KSP130,NSP130 | — | |
| 77286-52130 |
Clamp, Fuel Tube, NO.2
2011-07 → —
|
NLP130 | — | |
| 77295C — Grommet, Fuel Tube | ||||
| 77295-42061 |
Grommet, Fuel Tube
2012-04 → 2014-07
ended
|
NHP130 | — | |
| 77299A — Clamp, Fuel Tube, NO.5 | ||||
| 77299-52050 |
Clamp, Fuel Tube, NO.5
2012-04 → 2014-07
ended
|
NHP130 | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
