Toyota Yaris/Hybrid(FRP)
2014-07 → 2020-06 · chassis KSP130,NHP130,NLP130,NSP13# · catalogue 116540 · Europe
Supported model
Data version 2020-05

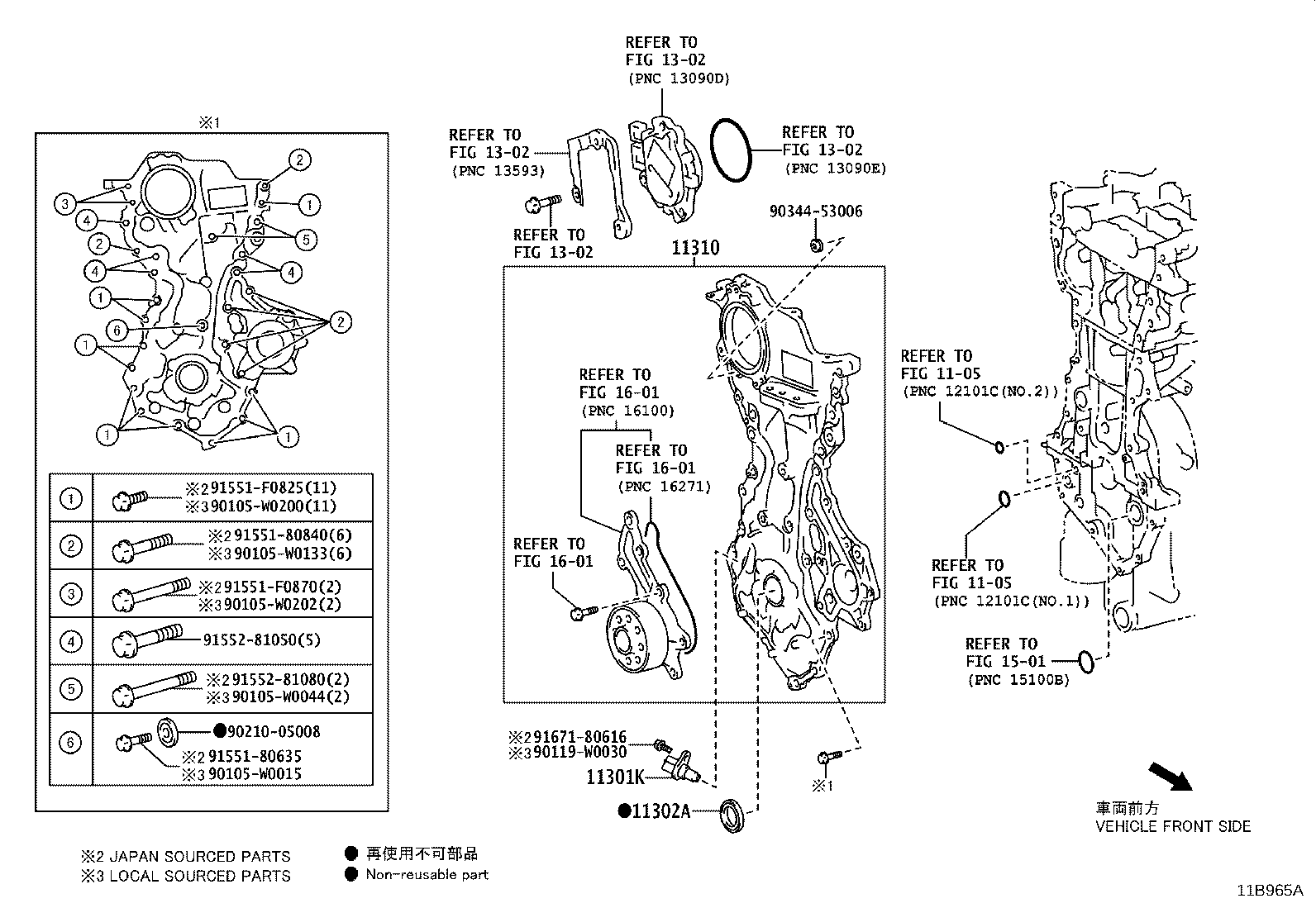

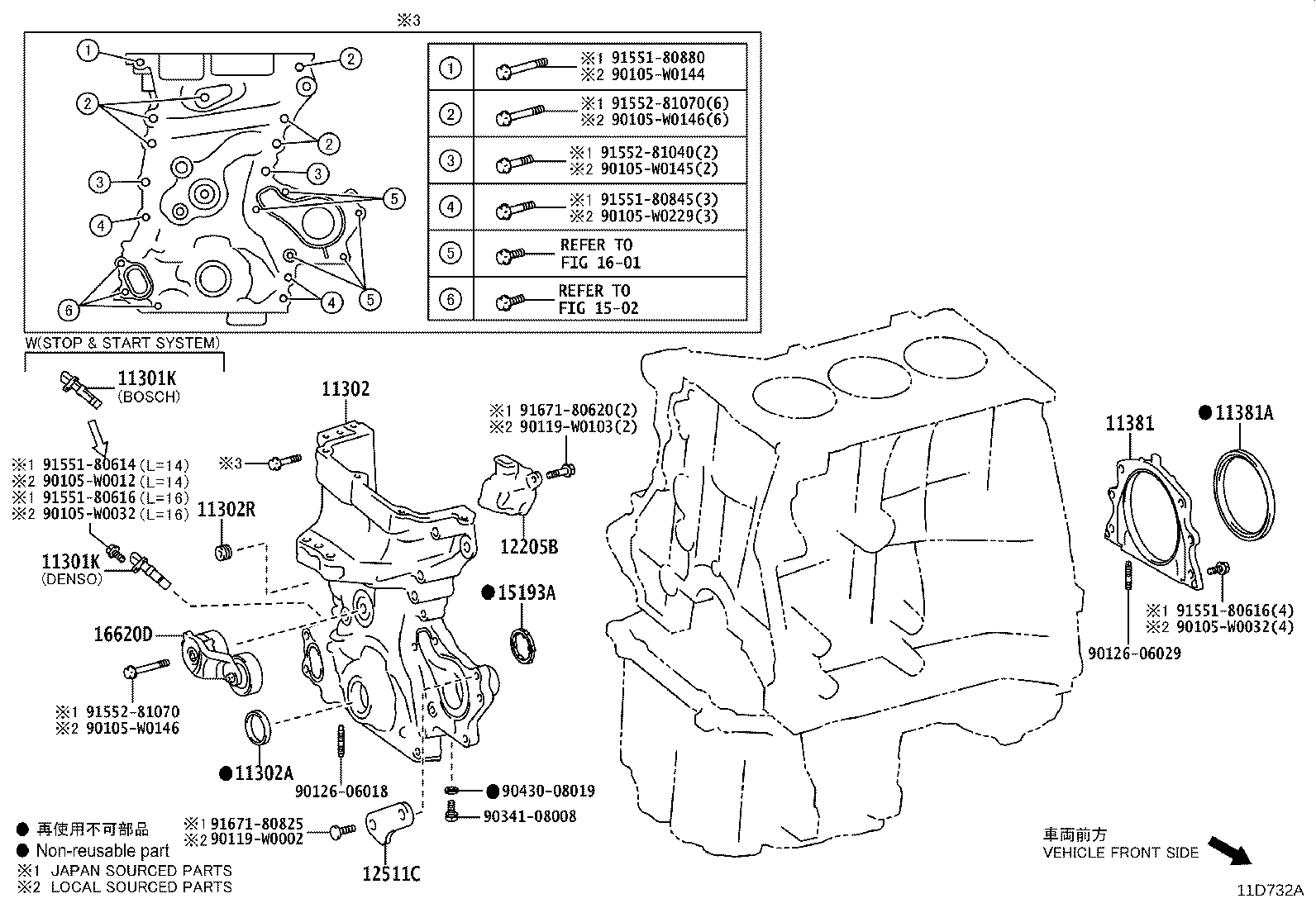

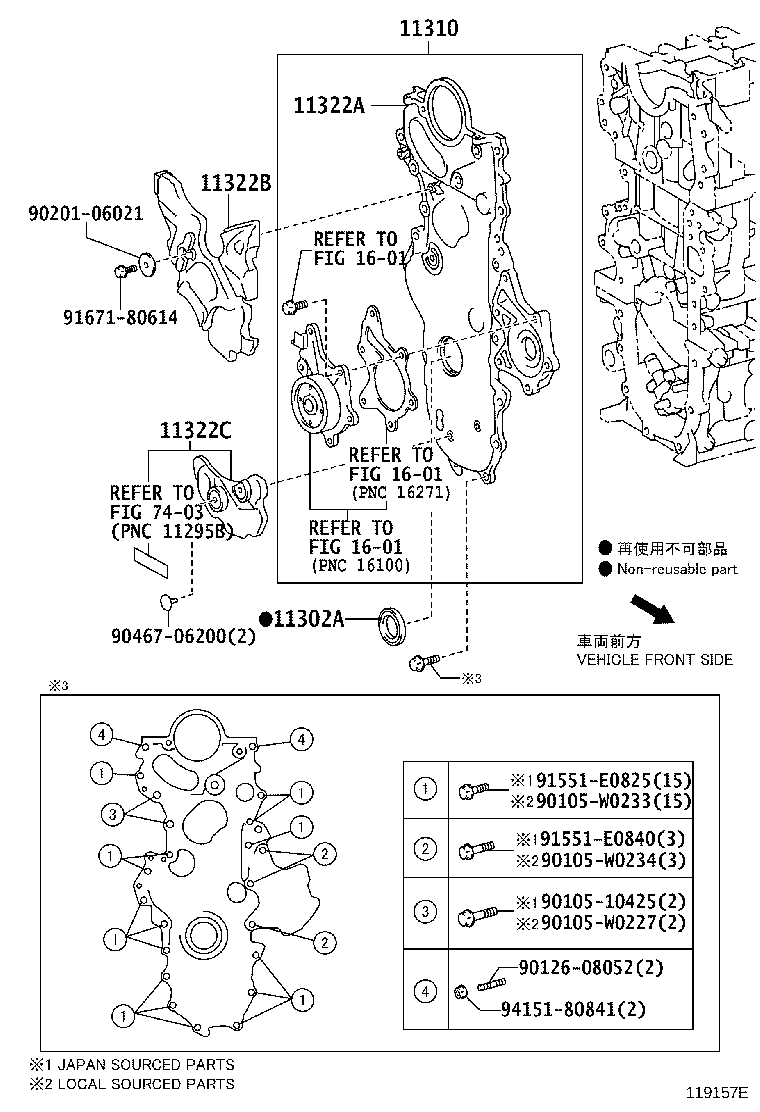

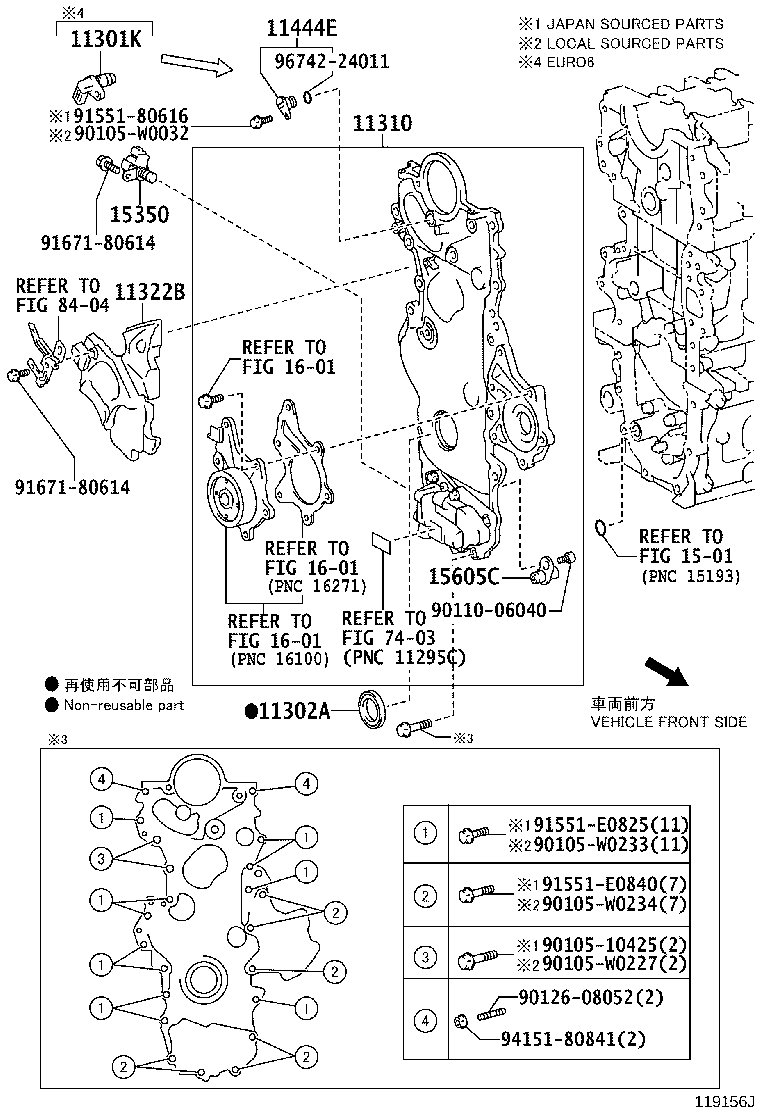

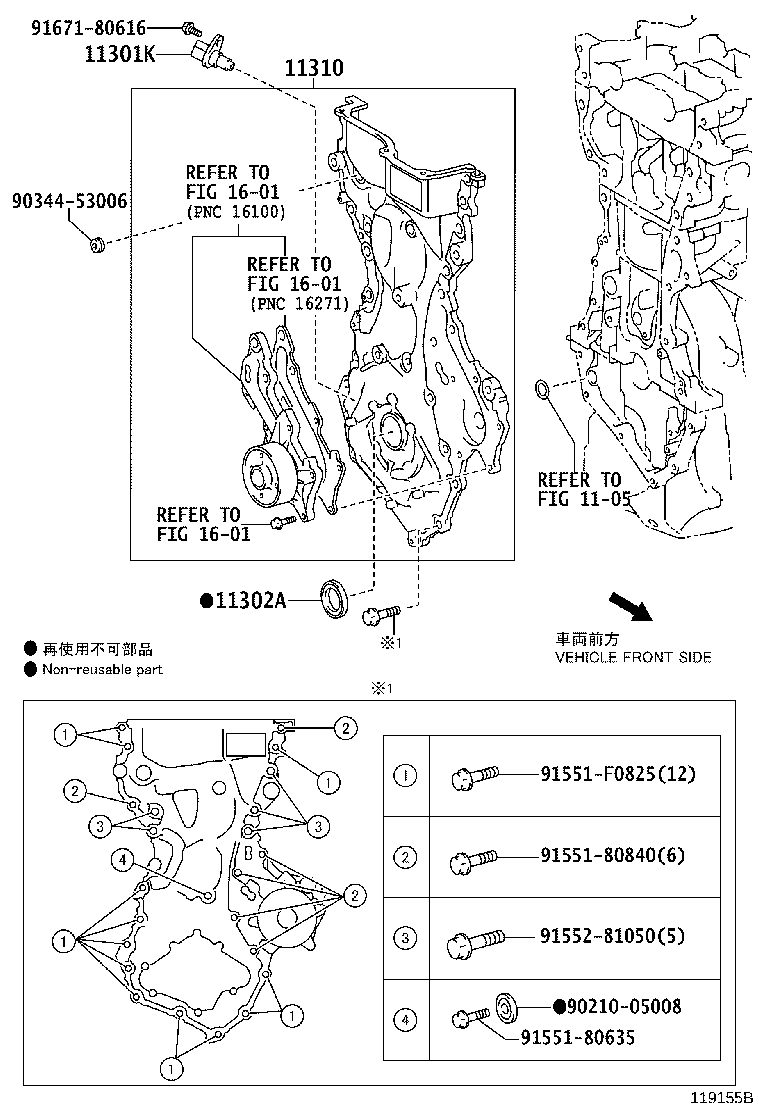

Timing Gear Cover & Rear End Plate
17 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 11301K | Sensor, Crank Position |
| 11302 | Cover Sub-assy, Timing Chain OR Belt |
| 11302A | Seal, Oil(FOR TIMING CHAIN OR BELT COVER) |
| 11302R | Plug, Tight, NO.1(FOR TIMING GEAR COVER) |
| 11310 | Cover Assy, Timing Chain |
| 11322A | Cover, Timing Belt, NO.1 |
| 11322B | Cover, Timing Belt, NO.2 |
| 11322C | Cover, Timing Belt, NO.3 |
| 11381 | Retainer, Engine Rear Oil Seal |
| 11381A | Seal, Engine Rear Oil |
| 11444E | Plug, Hole |
| 12205B | Case Sub-assy, Ventilation |
| 12511C | Bracket, Alternator |
| 15193A | Gasket, Oil Pump |
| 15350 | Valve Assy, Oil Pressure Switching |
| 15605C | Valve Sub-assy, Oil Check |
| 16620D | Tensioner Assy, V-ribbed Belt |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
