Toyota Yaris(FRP)
2020-07 → present · chassis KSP211,MXPA11,MXPH1# · catalogue 116550 · Europe
Supported model
Data version 2023-12
Transaxle Assy(CVT)
61 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|

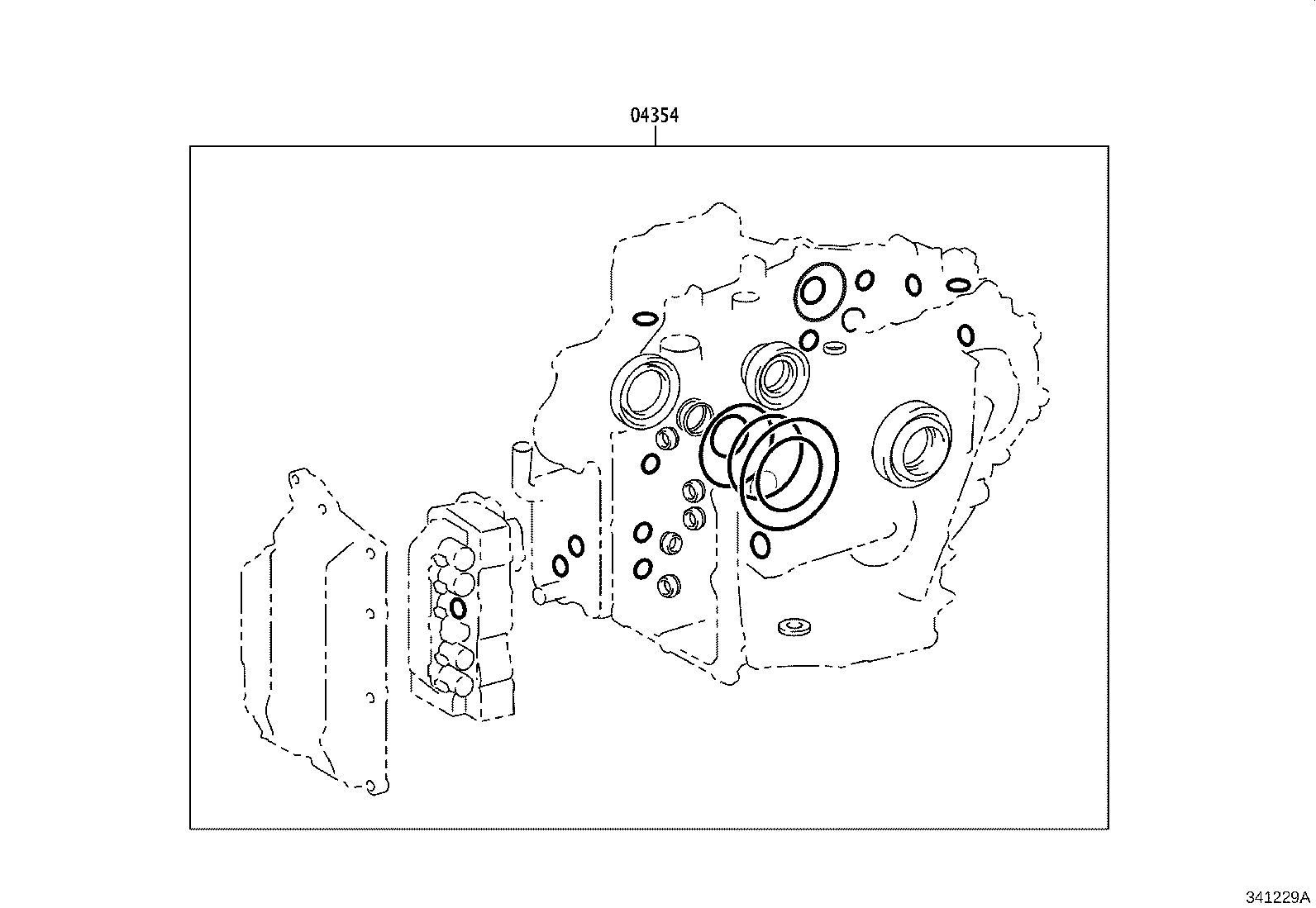

| 04354 | Overhaul Kit, Transaxle(CVT) |
| 28017A | Stay(FOR GEAR SHIFT FORK) |

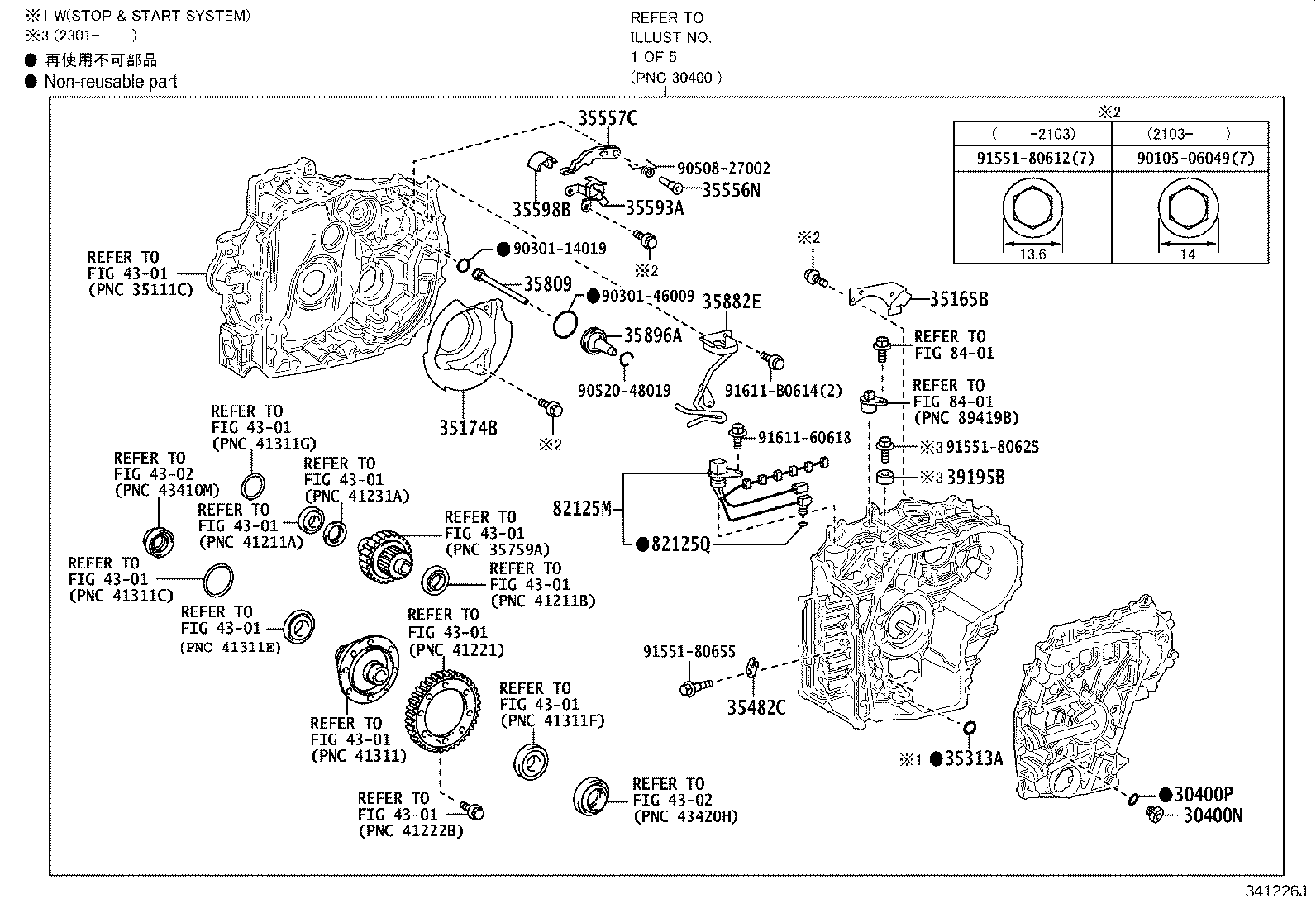

| 30400 | Transaxle Assy, Continuously Variable |

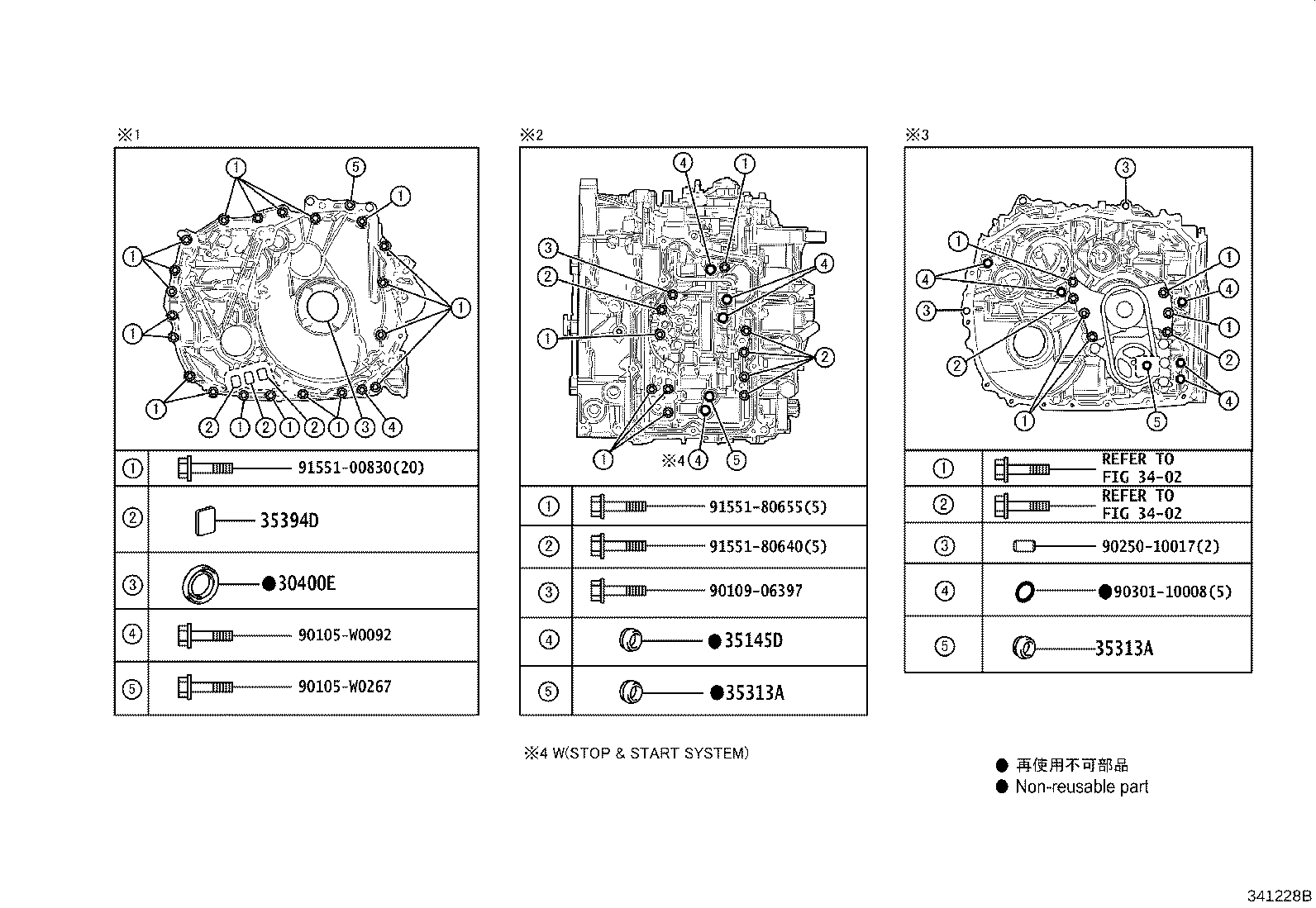

| 30400E | Seal, Type T Oil(FOR CVT OIL PUMP) |
| 30400J | Plug, Transaxle Hole |
| 30400K | Gasket, Transaxle Hole Plug |
| 30400N | Plug, Refill(CVT) |
| 30400P | Gasket, Refill Plug(CVT) |
| 33032 | Gear Sub-assy, 1ST |
| 33210A | Fork Assy, Gear Shift, NO.1 |
| 33493C | Cooler, Transmission Oil |
| 35015Y | Cover Sub-assy, Transaxle Side |
| 35068E | Spring Sub-assy, 1ST & Reverse Brake Return |
| 35075D | Gear Sub-assy, Front Planetary Ring |
| 35125E | Tube, Overflow(CVT) |
| 35125F | Plug, Overflow(CVT) |
| 35125G | Gasket, Overflow Plug(CVT) |
| 35141F | Plug, Breather, NO.1(CVT) |
| 35145D | Gasket, Transaxle Case |
| 35150B | Plug Assy, Transmission Case |
| 35150C | Ring, O (FOR TRANSMISSION CASE PLUG) |
| 35151K | Cover, Automatic Transmission Case |
| 35165B | Plate, Transmission Case, NO.1 |
| 35174B | Plate, Oil Reservoir Lock |
| 35313A | Gasket, Front Oil Pump Cover |
| 35394D | Magnet, Oil Cleaner(CVT) |
| 35410J | Body Assy, Transmission Valve |
| 35441E | Strainer, Solenoid Oil |
| 35482C | Clamp, Temperature Sensor |
| 35506L | Seal, Oil (FOR MANUAL VALVE LEVER SHAFT) |
| 35556N | Shaft, Parking Lock Pawl |
| 35557C | Pawl, Parking Lock |
| 35572C | Lever, Transmission Control Shaft |
| 35593A | Sleeve, Cam Guide |
| 35598B | Sleeve, Parking Lock |
| 35603E | Spring Sub-assy, Forward Clutch Return |

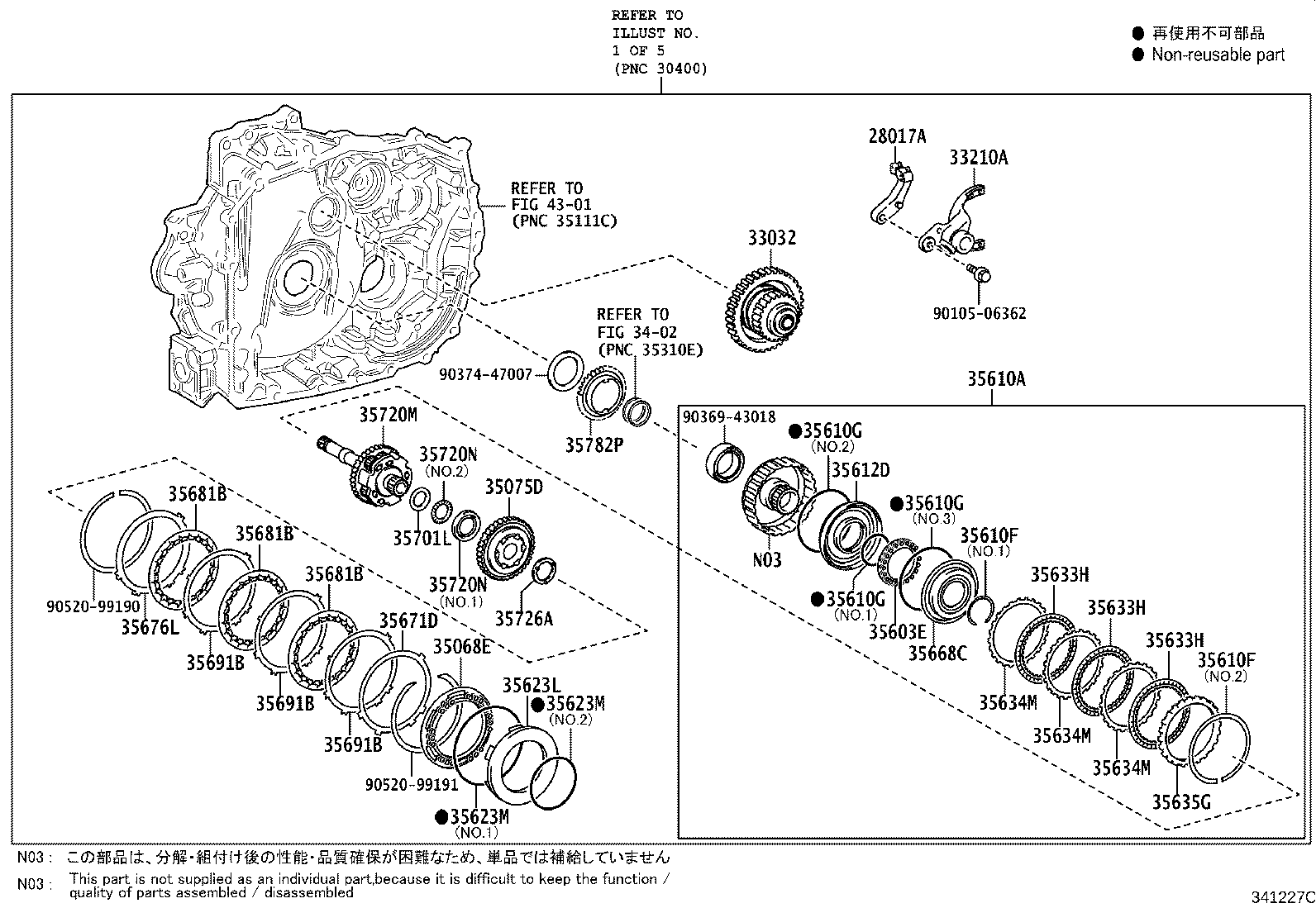

| 35610A | Clutch Assy, Forward Multiple Disc |
| 35610F | Ring, Snap (FOR FORWARD MULTIPLE DISC CLUTCH) |
| 35610G | Ring, O (FOR FORWARD MULTIPLE DISC CLUTCH) |
| 35612D | Piston, Forward Clutch |
| 35623L | Piston, Reverse Brake |
| 35623M | Ring, O (FOR REVERSE BRAKE PISTON) |
| 35633H | Disc, Clutch (FOR FORWARD MULTIPLE DISC CLUTCH) |
| 35634M | Plate, Clutch, NO.1(FOR FORWARD MULTIPLE DISC CLUTCH) |
| 35635G | Flange, Forward Clutch |
| 35668C | Balancer, Clutch, NO.1 |
| 35671D | Plate, Brake Cushion |
| 35676L | Flange, Brake |
| 35681B | Disc, Brake, NO.1 |
| 35691B | Plate, Brake, NO.1 |
| 35701L | Race, Thrust Bearing (FOR INPUT SHAFT) |
| 35720M | Gear Assy, Planetary |
| 35720N | Bearing, Thrust Needle Roller (FOR PLANETARY GEAR) |
| 35726A | Washer, Planetary Ring Gear Thrust |
| 35782P | Sprocket, Drive |
| 35809 | Tube Sub-assy, C-2 Clutch Pressure Apply |
| 35882E | Tube, Differential Gear Lube Apply |
| 35896A | Tube, Secondary Shaft Lube Apply |
| 39195B | Damper, Transaxle Mass |
| 82125M | Wire, Transmission |
| 82125Q | Ring, O(FOR TRANSMISSION WIRE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
