Toyota Yaris(FRP)
2020-07 → present · chassis KSP211,MXPA11,MXPH1# · catalogue 116550 · Europe
Supported model
Data version 2023-12

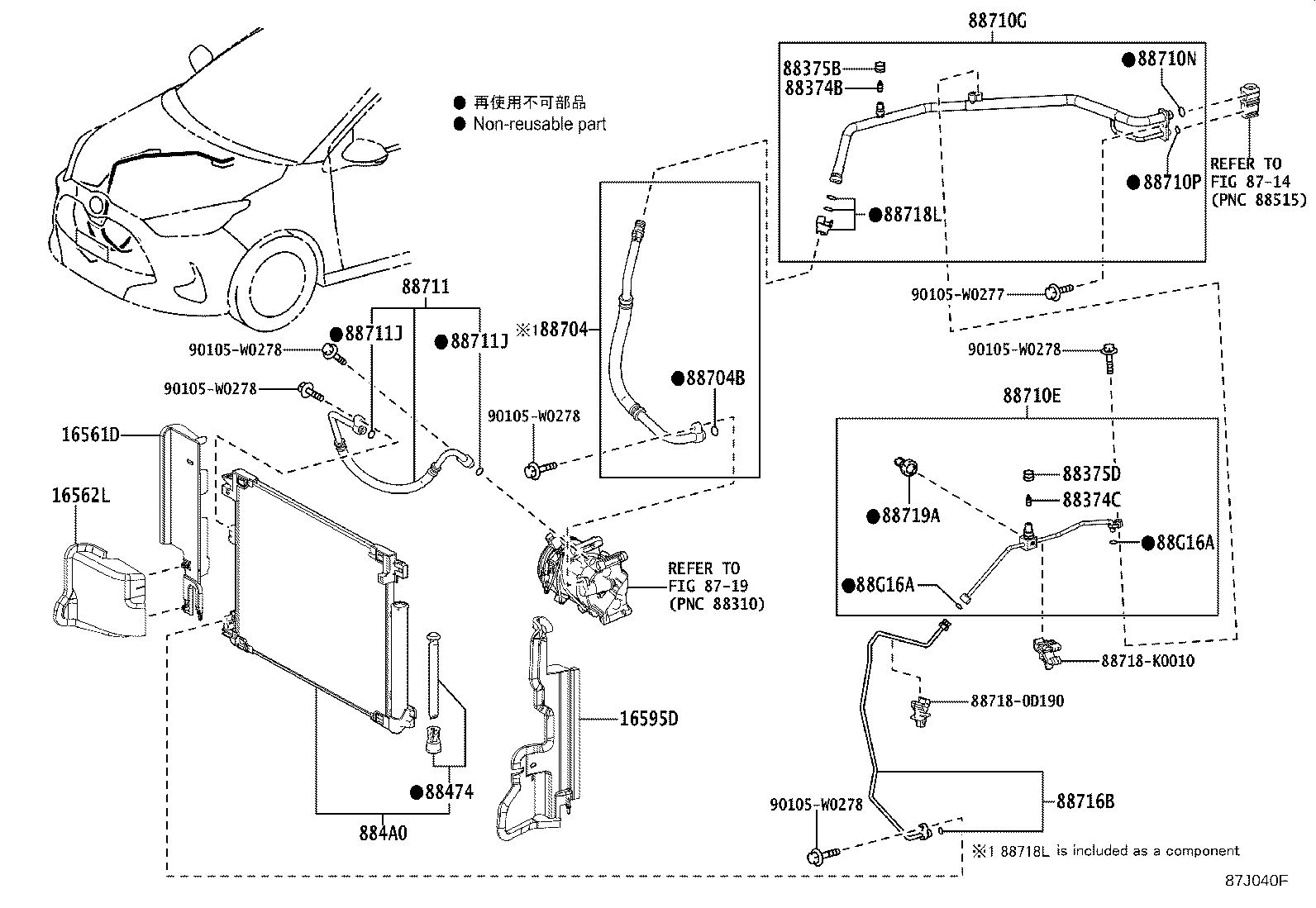

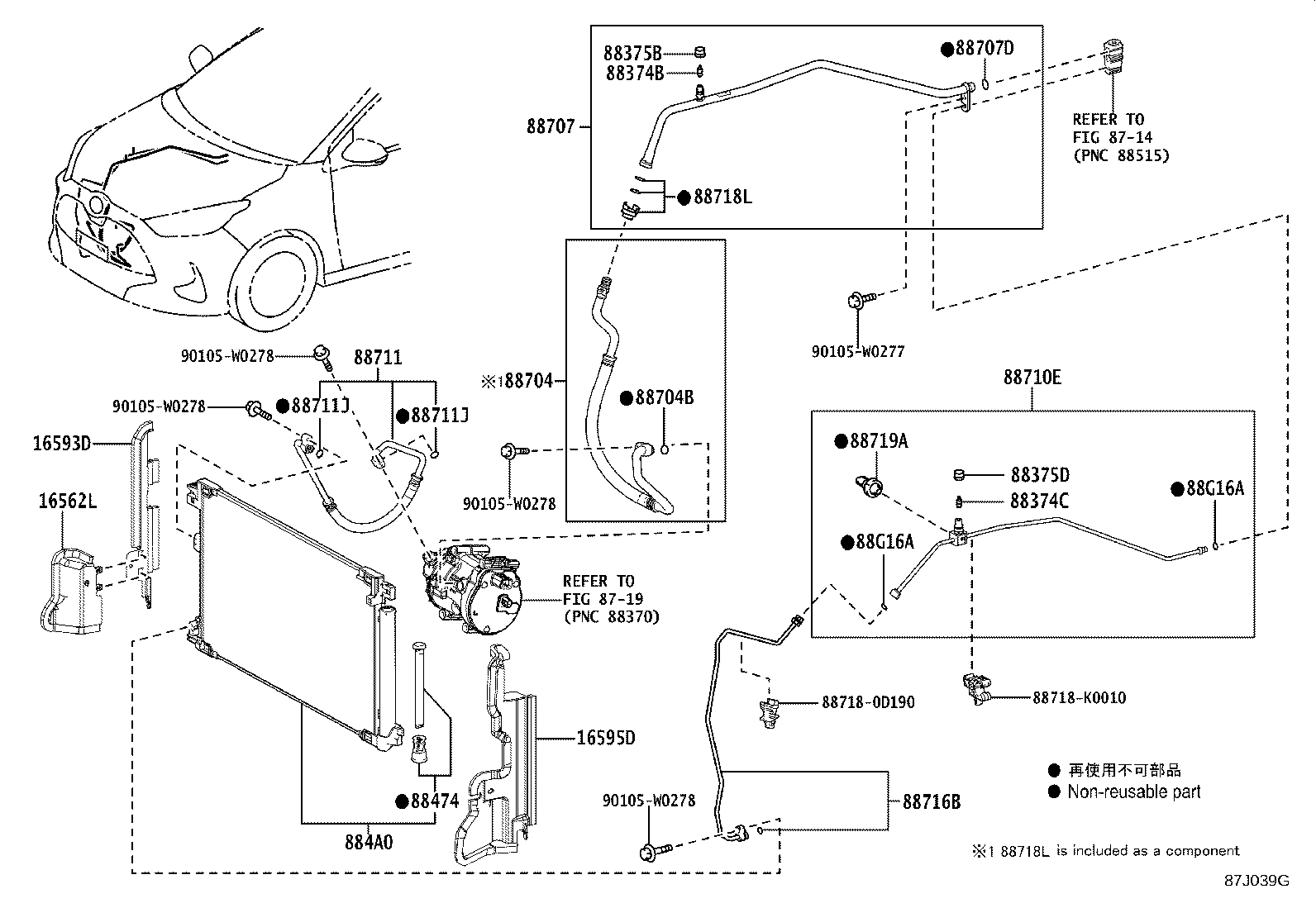

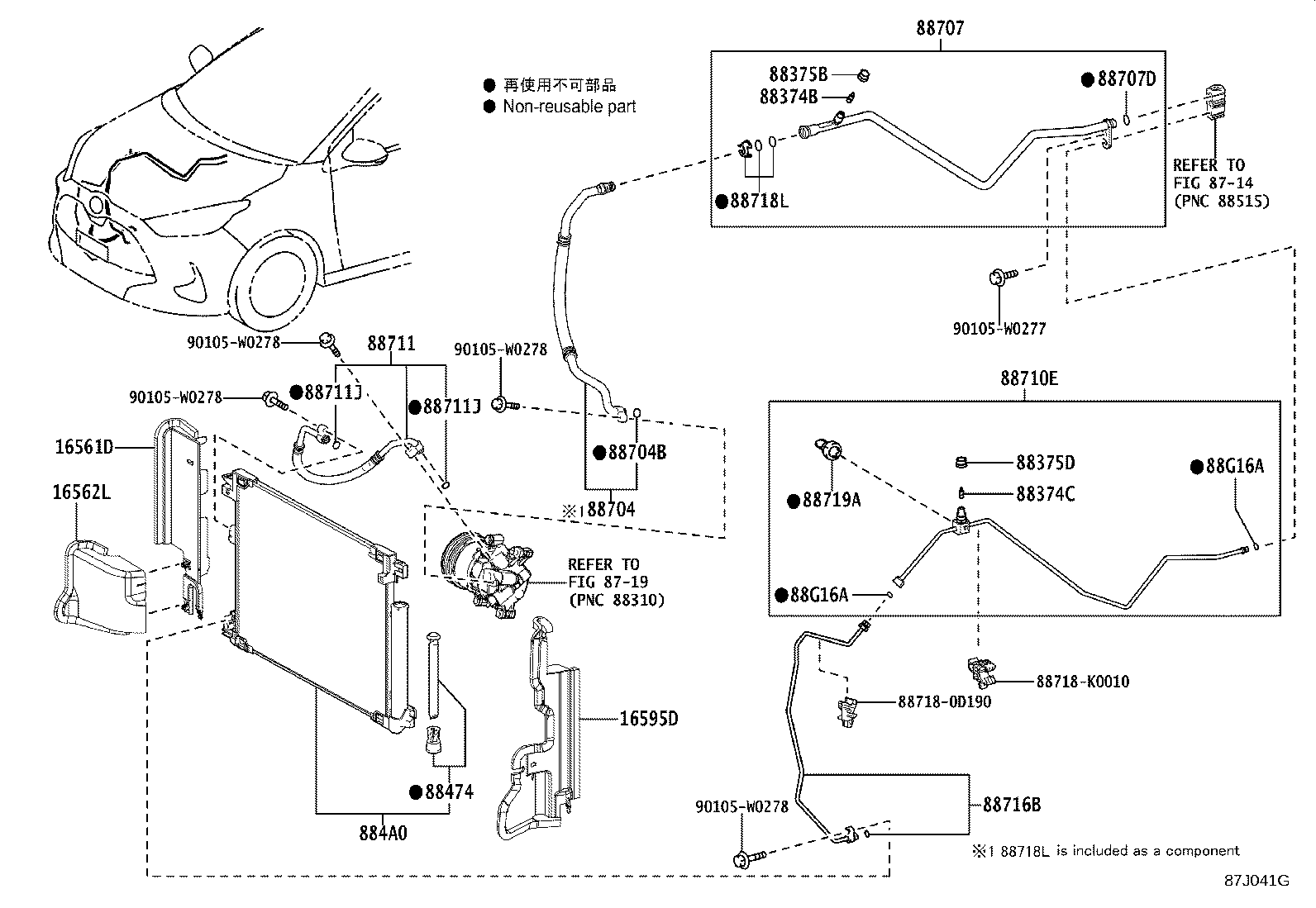

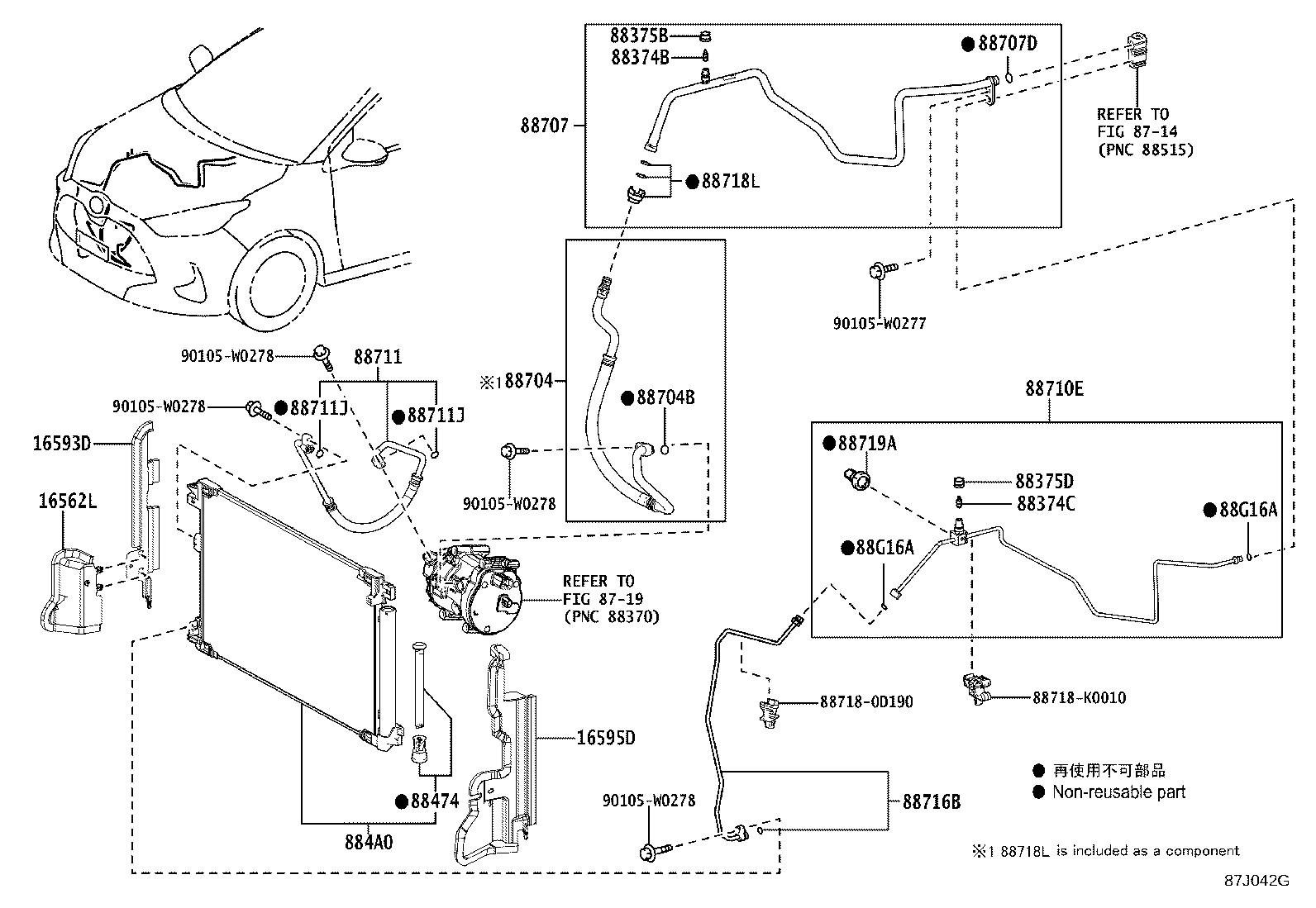

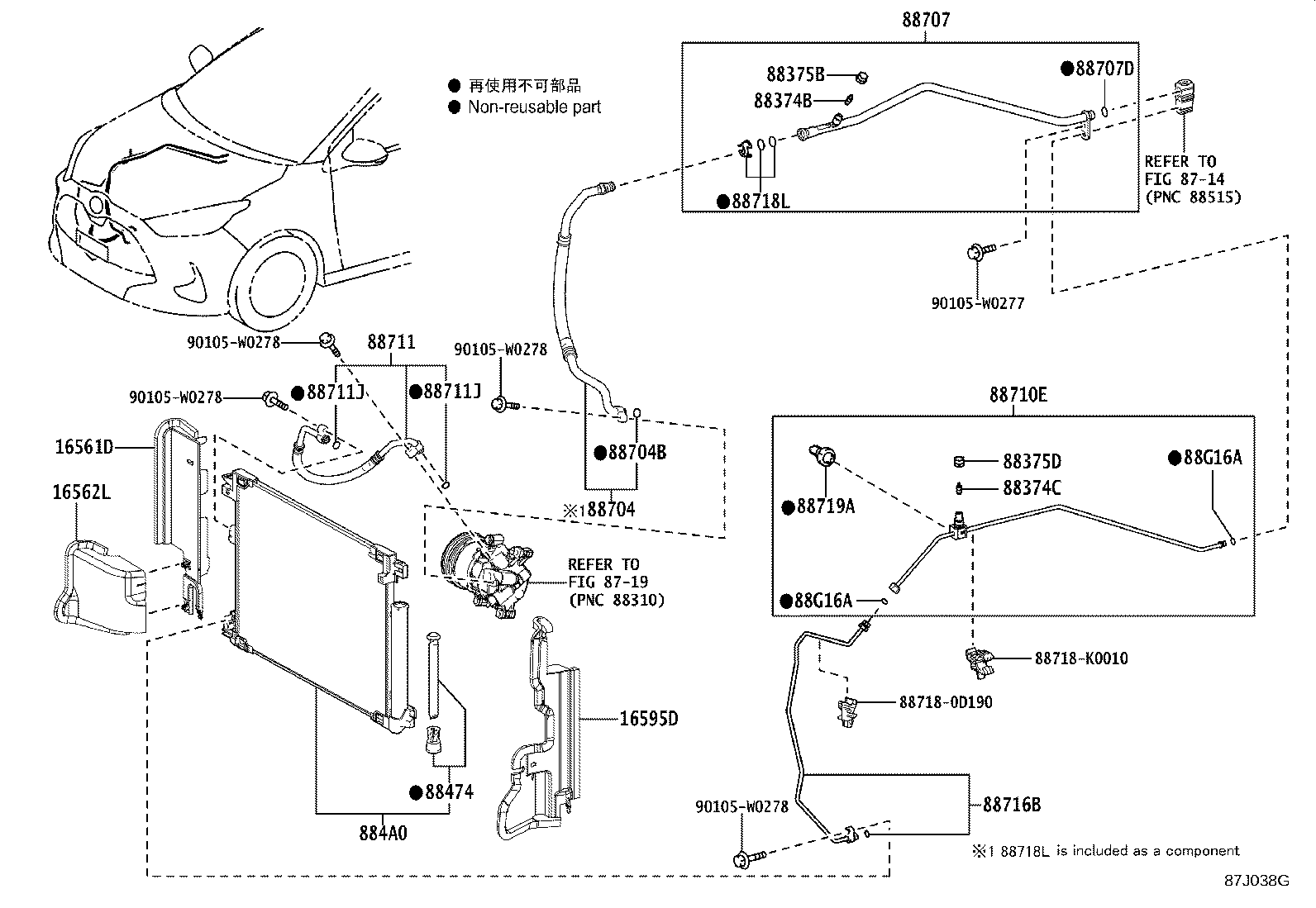

Heating & Air Conditioning - Cooler Piping
24 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 16561D | Seal, Radiator TO Support, NO.1 |
| 16562L | Seal, Radiator TO Support, NO.2 |
| 16593D | Guide, Radiator Air, NO.1 RH |
| 16595D | Guide, Radiator Air, NO.1 LH |
| 88374B | Valve, Service, NO.1 |
| 88374C | Valve, Service, NO.2 |
| 88375B | Cap, Service Valve, NO.1 |
| 88375D | Cap, Service Valve, NO.2 |
| 88474 | Dryer, Cooler |
| 884A0 | Condenser Assy, Cooler |
| 88704 | Hose Sub-assy, Suction |
| 88704B | Ring, O(FOR SUCTION HOSE) |
| 88707 | Pipe Sub-assy, Suction |
| 88707D | Ring, O(FOR SUCTION TUBE) |
| 88710E | Tube & Accessory Assy, Air Conditioner |
| 88710G | Tube & Accessory Assy, Air Conditioner, NO.2 |
| 88710N | Ring, O, NO.1(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88710P | Ring, O, NO.2(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88711 | Hose, Cooler Refrigerant Discharge, NO.1 |
| 88711J | Ring, O, NO.1(FOR DISCHARGE HOSE) |
| 88716B | Pipe, Cooler Refrigerant Liquid, B |
| 88718L | Clamp, Piping |
| 88719A | Sensor, Air Conditioner Pressure |
| 88G16A | Ring, O, NO.1(FOR COOLER REFRIGERANT LIQUID PIPE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
