Toyota Urban Cruiser
2009-01 → 2016-04 · chassis NLP11#,NSP110 · catalogue 117520 · Europe
Supported model
Data version 2016-10

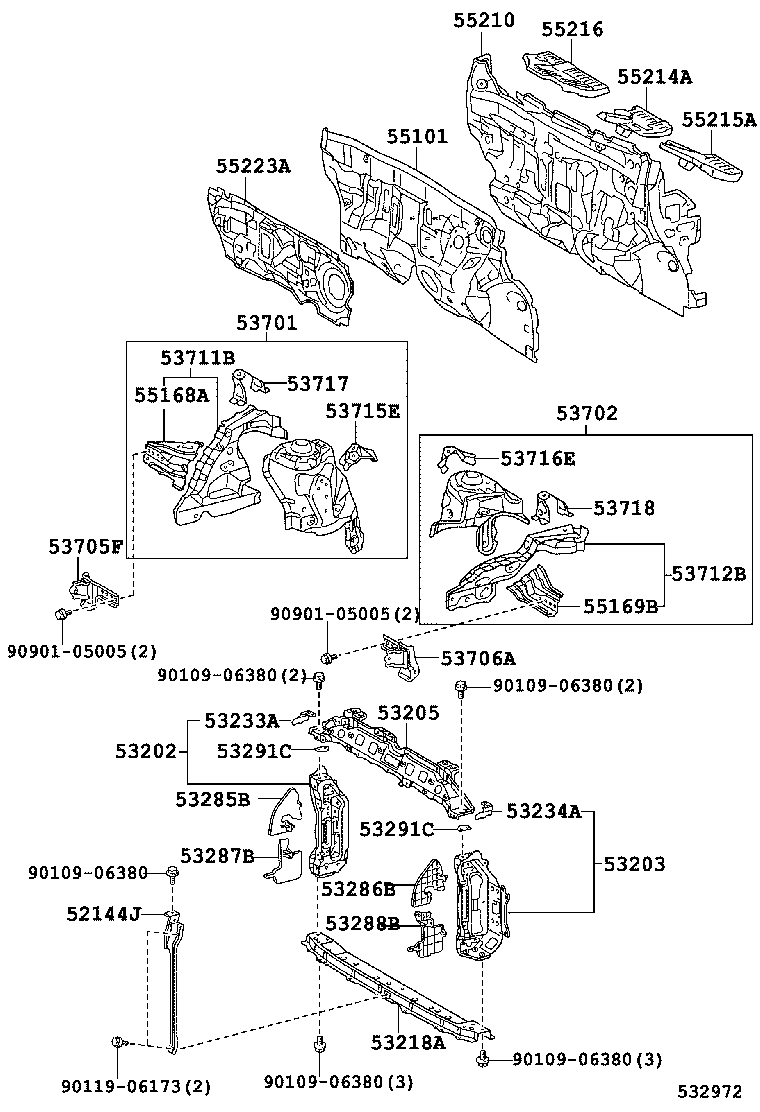

Front Fender Apron & Dash Panel
32 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 52144J | Stay, Front Bumper, Center |
| 53202 | Support Sub-assy, Radiator, RH |
| 53203 | Support Sub-assy, Radiator, LH |
| 53205 | Support Sub-assy, Radiator, Upper |
| 53218A | Support, Radiator, Lower |
| 53233A | Bracket, Headlamp, NO.1 RH |
| 53234A | Bracket, Headlamp, NO.1 LH |
| 53285B | Seal, Radiator Side Air, NO.1 |
| 53286B | Seal, Radiator Side Air, NO.2 |
| 53287B | Extension, Radiator Support, RH |
| 53288B | Extension, Radiator Support, LH |
| 53291C | Seal, Radiator Support TO Frame |
| 53701 | Apron Sub-assy, Front Fender, RH |
| 53702 | Apron Sub-assy, Front Fender, LH |
| 53705F | Brace Sub-assy, Fender Apron, RH |
| 53706A | Brace Sub-assy, Fender Apron, LH |
| 53711B | Apron, Front Fender, Front RH |
| 53712B | Apron, Front Fender, Front LH |
| 53715E | Extension, Front Fender Apron, Rear RH |
| 53716E | Extension, Front Fender Apron, Rear LH |
| 53717 | Plate, Fender Apron, RH |
| 53718 | Plate, Fender Apron, LH |
| 55101 | Panel Sub-assy, Dash |
| 55168A | Bracket, Front Fender Mounting, RH |
| 55169B | Bracket, Front Fender Mounting, LH |
| 55210 | Insulator Assy, Dash Panel |
| 55214A | Pad, Dash Panel Insulator, NO.2 |
| 55215A | Pad, Dash Panel Insulator, NO.3 |
| 55216 | Pad, Dash Panel Insulator, NO.4 |
| 55223A | Insulator, Dash Panel, Outer |
| 55229 | Plate, Dash Panel Insulator, NO.4 |
| 55239A | Plate, Dash Panel Insulator, NO.3 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
