Toyota Corolla Sed/LB
1983-08 → 1987-07 · chassis AE82,CE80 · catalogue 151410 · Europe
Discontinued model
Data version 1988-02
Oil Filter
22 part groups · 3 illustrations

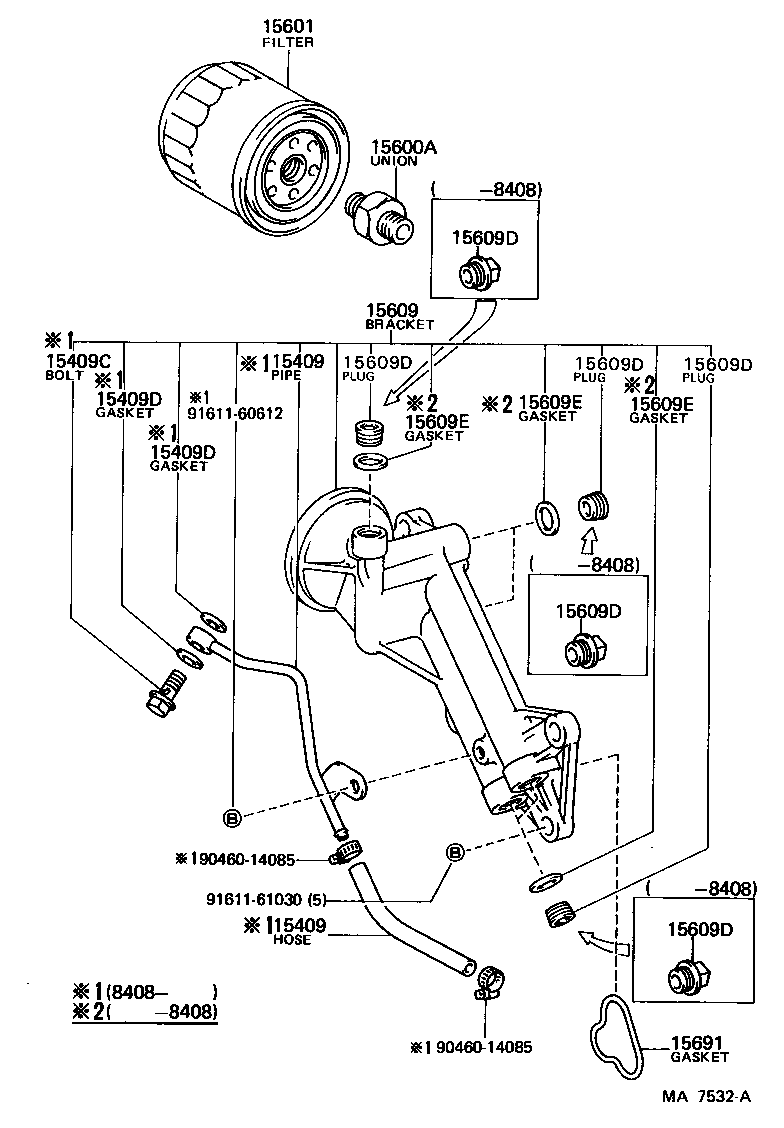

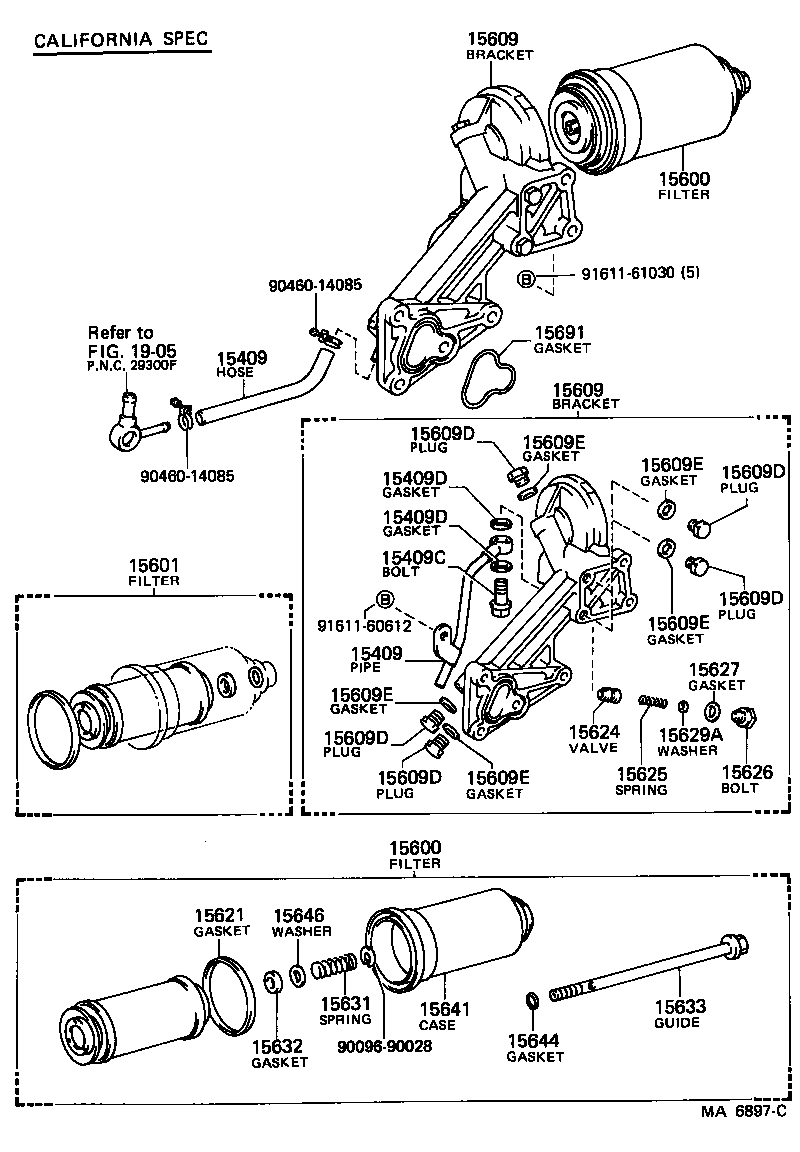

Part groups
| PNC | Description |
|---|---|
| 15409 | Pipe OR Hose, Oil Filter Outlet |
| 15409C | Bolt, Union(FOR OIL FILTER OUTLET PIPE) |
| 15409D | Gasket(FOR OIL FILTER OUTLET PIPE) |
| 15600 | Filter Assy, Oil |
| 15600A | Union(FOR OIL FILTER) |
| 15601 | Filter Sub-assy, Oil |
| 15609 | Bracket Sub-assy, Oil Filter |
| 15609D | Plug, W/Head Straight Screw(FOR OIL FILTER BRACKET) |
| 15609E | Gasket, W/Head Straight Screw Plug |
| 15621 | Gasket, Oil Filter Body |
| 15624 | Valve, Filter, NO.1 |
| 15625 | Spring, Filter Valve, NO.1 |
| 15626 | Bolt, Valve Setting, NO.1 |
| 15627 | Gasket, Valve Setting Bolt, NO.1 |
| 15629A | Washer(FOR OIL FILTER BRACKET) |
| 15631 | Spring, Oil Filter Element Support |
| 15632 | Gasket, Oil Filter Element |
| 15633 | Guide, Oil Filter Cartridge |
| 15641 | Case, Oil Filter |
| 15644 | Gasket, Oil Filter Cartridge Guide |
| 15646 | Washer OR Gasket, Oil Filter Drain Cock |
| 15691 | Gasket, Oil Filter |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
