Toyota Corolla Jpp
1987-08 → 1992-06 · chassis AE92,95 · catalogue 151420 · Europe
Discontinued model
Data version 1993-06

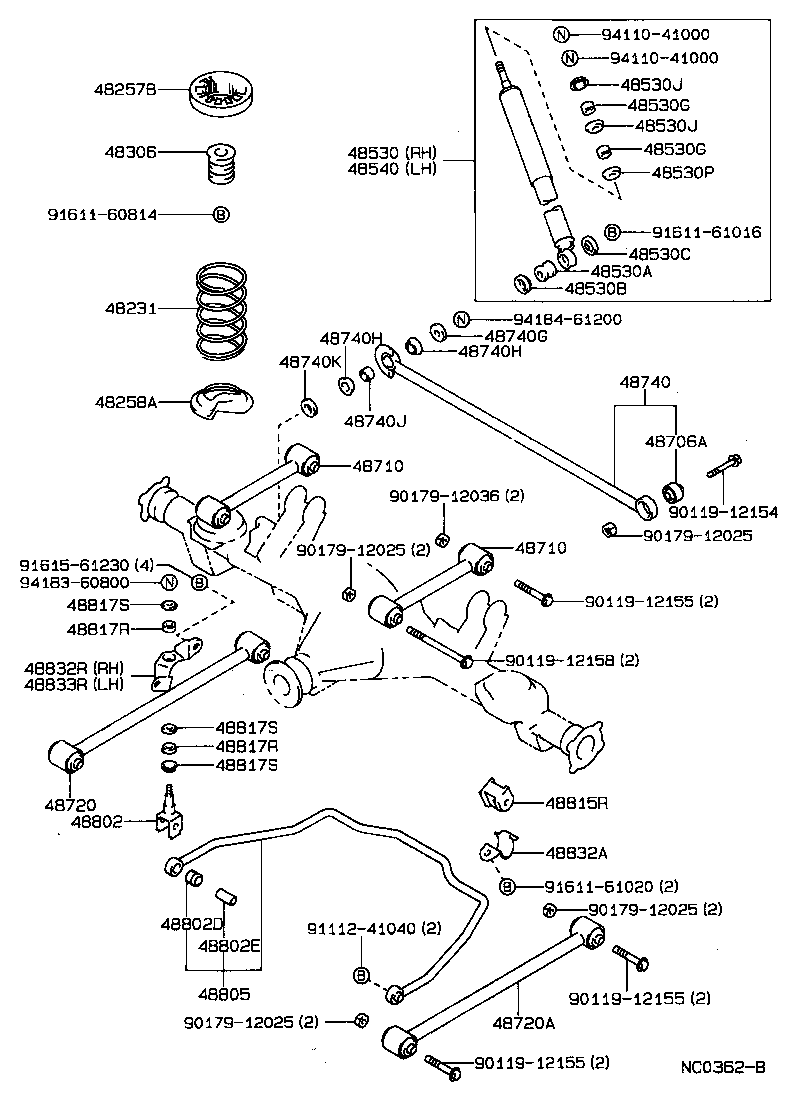

Rear Spring & Shock Absorber
51 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 42304 | Carrier Sub-assy, Rear Axle, RH |
| 42304A | Bolt (FOR REAR AXLE CARRIER) |
| 42304B | Nut (FOR REAR AXLE CARRIER) |
| 42305 | Carrier Sub-assy, Rear Axle, LH |
| 48071 | Support Sub-assy, Rear Suspension, RH |
| 48072 | Support Sub-assy, Rear Suspension, LH |
| 48231 | Spring, Coil, Rear |
| 48257B | Insulator, Rear Coil Spring, Upper |
| 48258A | Insulator, Rear Coil Spring, Lower |
| 48306 | Bumper Sub-assy, Rear Spring |
| 48341 | Bumper, Rear Spring |
| 48409 | Cam Sub-assy, Rear Suspension Toe Adjust |
| 48452R | Plate, Rear Suspension Toe Adjust, NO.2 |
| 48530 | Absorber Assy, Shock, Rear RH |
| 48530A | Bush(FOR REAR SHOCK ABSORBER) |
| 48530B | Washer, Rear Shock Absorber Cushion, NO.1 |
| 48530C | Washer, Rear Shock Absorber Cushion, NO.2 |
| 48530G | Cushion, Rear Shock Absorber, NO.1 |
| 48530J | Retainer, Cushion, NO.1(FOR REAR SHOCK ABSORBER) |
| 48530P | Retainer, Cushion, NO.2(FOR REAR SHOCK ABSORBER) |
| 48540 | Absorber Assy, Shock, Rear LH |
| 48703C | Nut(FOR REAR SUSPENSION ARM) |
| 48703D | Washer(FOR REAR SUSPENSION ARM) |
| 48703E | Bolt(FOR REAR SUSPENSION ARM) |
| 48706A | Bush Sub-assy, Rear Lateral Control Rod |
| 48710 | Arm Assy, Upper Control |
| 48710J | Arm Assy, Rear Suspension, NO.1 |
| 48720 | Arm Assy, Lower Control, RH |
| 48720A | Arm Assy, Rear Suspension, NO.1 LH |
| 48730A | Arm Assy, Rear Suspension, NO.2 |
| 48740 | Rod Assy, Rear Lateral Control |
| 48740G | Washer, Plate, NO.1(FOR REAR LATERAL CONTROL ROD) |
| 48740H | Bush, NO.1(FOR REAR LATERAL CONTROL ROD) |
| 48740J | Bush, NO.2(FOR REAR LATERAL CONTROL ROD) |
| 48740K | Washer, Plate, NO.2(FOR REAR LATERAL CONTROL ROD) |
| 48750A | Nut(FOR REAR SUPPORT TO REAR SHOCK ABSORBER) |
| 48750B | Collar(FOR REAR SUPPORT TO REAR SHOCK ABSORBER) |
| 48753 | Cover, Rear Suspension Support |
| 48780A | Rod Assy, Strut, Rear |
| 48780B | Bolt(FOR STRUT ROD) |
| 48780C | Nut(FOR STRUT ROD) |
| 48802 | Link Sub-assy, Stabilizer |
| 48802D | Bush, Stabilizer Link |
| 48802E | Spacer(FOR REAR STABILIZER BAR) |
| 48805 | Bar Sub-assy, Rear Stabilizer |
| 48815R | Bush, Stabilizer(FOR REAR) |
| 48817R | Cushion, Stabilizer(FOR REAR) |
| 48817S | Retainer, Cushion, NO.1(FOR STABILIZER REAR BAR) |
| 48832A | Bracket, Rear Stabilizer Bar, NO.1 |
| 48832R | Bracket, Rear Stabilizer Bar, NO.1 RH |
| 48833R | Bracket, Rear Stabilizer Bar, NO.1 LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
