Toyota Corolla HB
1987-05 → 1992-11 · chassis EE90,AE92,CE90 · catalogue 153520 · Europe
Discontinued model
Data version 1993-01

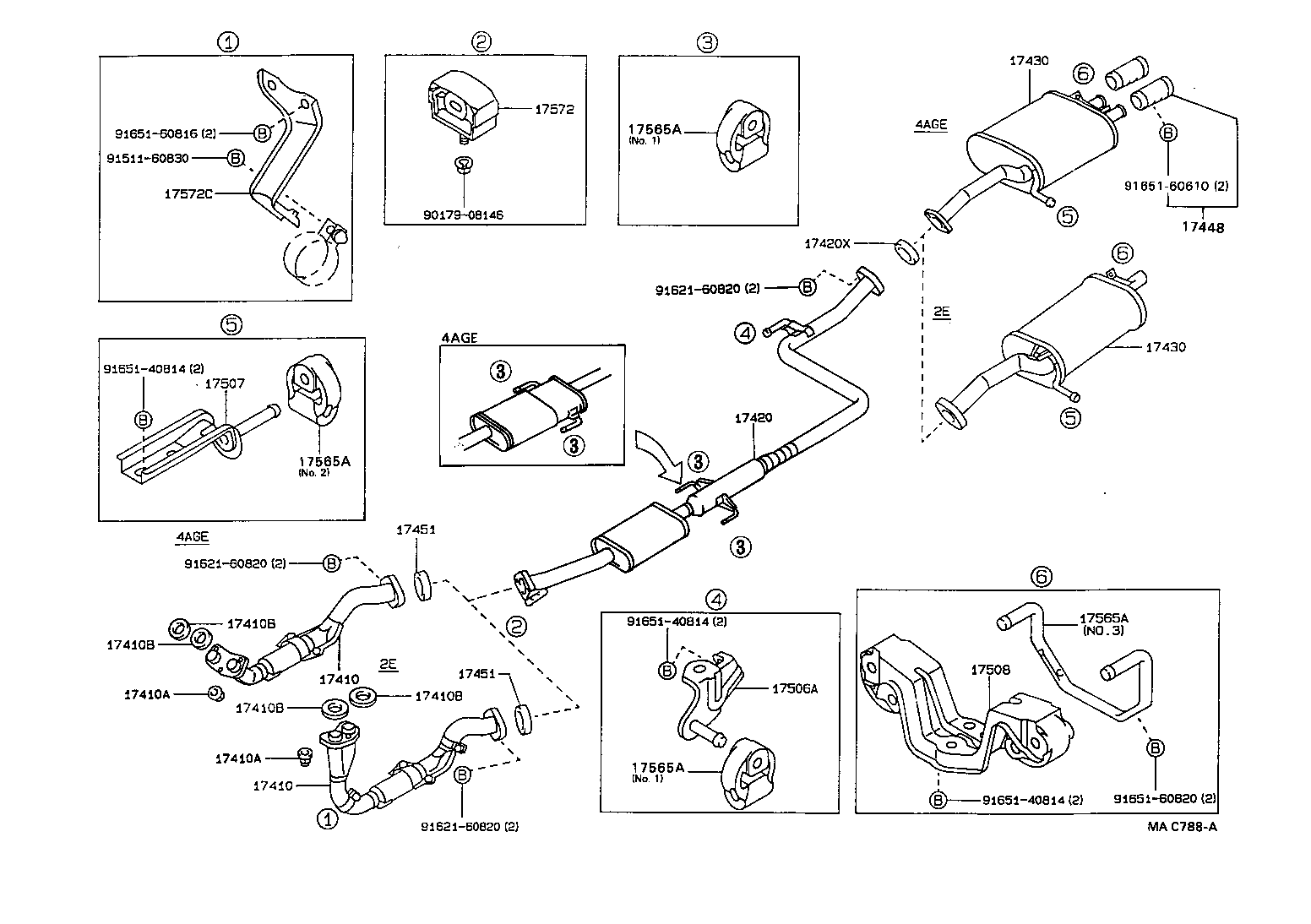

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 17410 — Pipe Assy, Exhaust, Front | ||||
| 17410-11280 |
Pipe Assy, Exhaust, Front
1987-05 → 1992-06
ended
|
2E EE90 | — | |
| 17410-11290 note |
Pipe Assy, Exhaust, Front
1987-05 → 1989-11
ended
|
2E EE90 LHD MTM | — | |
| 17410-11300 note |
Pipe Assy, Exhaust, Front
1987-05 → 1989-08
ended
|
2E EE90 LHD MTM | — | |
| 17410-11300 |
Pipe Assy, Exhaust, Front
1989-08 → 1990-12
ended
|
2EE EE90 | — | |
| 17410-11301 |
Pipe Assy, Exhaust, Front
1990-12 → 1992-06
ended
|
2EE EE90 | — | |
| 17410-16370 note |
Pipe Assy, Exhaust, Front
1987-05 → 1989-08
ended
|
4AGE AE92 LHD | — | |
| 17410-16410 |
Pipe Assy, Exhaust, Front
1987-05 → 1989-08
ended
|
4AGE AE92 | — | |
| 17410-16420 |
Pipe Assy, Exhaust, Front
1987-05 → 1992-06
ended
|
4AF AE92 | — | |
| 17410-16440 note |
Pipe Assy, Exhaust, Front
1987-05 → 1989-11
ended
|
4AF AE92 | — | |
| 17410-16450 note |
Pipe Assy, Exhaust, Front
1987-05 → 1989-08
ended
|
4AF AE92 | — | |
| 17410-16680 note |
Pipe Assy, Exhaust, Front
1989-08 → 1992-11
ended
|
4AGE AE92 LHD | — | |
| 17410-16700 |
Pipe Assy, Exhaust, Front
1989-08 → 1992-11
ended
|
4AGE AE92 | — | |
| 17410-16710 |
Pipe Assy, Exhaust, Front
1989-08 → 1992-06
ended
|
4AFE AE92 | — | |
| 17410-64270 |
Pipe Assy, Exhaust, Front
1987-05 → 1992-06
ended
|
1C CE90 | — | |
| 17410A — Nut, Exhaust Pipe Set Stud Bolt | ||||
| 90179-10070 |
Nut, Exhaust Pipe Set Stud Bolt
1987-05 → 1992-06
ended
|
1C CE90 | — | |
| 90179-10070 |
Nut, Exhaust Pipe Set Stud Bolt
1987-05 → 1992-11
ended
|
4AF#,4AGE,2E# AE92,EE90 | — | |
| 17410B — Gasket, Exhaust Pipe | ||||
| 90917-06001 |
Gasket, Exhaust Pipe
1987-05 → 1989-03
ended
|
4AF AE92 | — | |
| 90917-06004 |
Gasket, Exhaust Pipe
1987-05 → 1989-03
ended
|
1C CE90 | — | |
| 90917-06004 |
Gasket, Exhaust Pipe
1987-05 → 1989-03
ended
|
4AGE AE92 | — | |
| 90917-06006 |
Gasket, Exhaust Pipe
1987-05 → 1989-03
ended
|
2E EE90 | — | |
| 90917-06037 |
Gasket, Exhaust Pipe
1989-03 → 1992-06
ended
|
2E# EE90 | — | |
| 90917-06038 |
Gasket, Exhaust Pipe
1989-03 → 1991-11
ended
|
4AF# AE92 | — | |
| 90917-06039 |
Gasket, Exhaust Pipe
1989-03 → 1992-06
ended
|
1C CE90 | — | |
| 90917-06039 |
Gasket, Exhaust Pipe
1989-03 → 1992-11
ended
|
4AGE AE92 | — | |
| 90917-06064 |
Gasket, Exhaust Pipe
1991-11 → 1992-06
ended
|
4AF# AE92 | — | |
| 17420 — Pipe Assy, Exhaust, Center | ||||
| 17420-11060 |
Pipe Assy, Exhaust, Center
1987-05 → 1989-05
ended
|
2E EE90 | — | |
| 17420-11061 |
Pipe Assy, Exhaust, Center
1989-05 → 1989-08
ended
|
2E EE90 | — | |
| 17420-11070 note |
Pipe Assy, Exhaust, Center
1987-05 → 1989-08
ended
|
2E EE90 LHD MTM | — | |
| 17420-11080 note |
Pipe Assy, Exhaust, Center
1987-05 → 1989-08
ended
|
2E EE90 LHD MTM | — | |
| 17420-11110 |
Pipe Assy, Exhaust, Center
1989-08 → 1992-06
ended
|
2E EE90 | — | |
| 17420-11120 note |
Pipe Assy, Exhaust, Center
1989-08 → 1989-11
ended
|
2E EE90 LHD MTM | — | |
| 17420-16100 note |
Pipe Assy, Exhaust, Center
1987-05 → 1989-08
ended
|
4AGE AE92 LHD | — | |
| 17420-16120 note |
Pipe Assy, Exhaust, Center
1987-05 → 1989-08
ended
|
4AF AE92 | — | |
| 17420-16130 note |
Pipe Assy, Exhaust, Center
1987-05 → 1989-05
ended
|
4AF AE92 | — | |
| 17420-16140 |
Pipe Assy, Exhaust, Center
1987-05 → 1989-08
ended
|
4AGE AE92 | — | |
| 17420-16150 |
Pipe Assy, Exhaust, Center
1987-05 → 1989-08
ended
|
4AF AE92 | — | |
| 17420-16330 note |
Pipe Assy, Exhaust, Center
1989-05 → 1989-08
ended
|
4AF AE92 | — | |
| 17420-16340 note |
Pipe Assy, Exhaust, Center
1989-08 → 1989-11
ended
|
4AF AE92 | — | |
| 17420-16340 |
Pipe Assy, Exhaust, Center
1989-08 → 1992-06
ended
|
4AFE,2EE AE92,EE90 | — | |
| 17420-16390 |
Pipe Assy, Exhaust, Center
1989-08 → 1992-06
ended
|
4AF AE92 | — | |
| 17420-16420 note |
Pipe Assy, Exhaust, Center
1989-08 → 1992-11
ended
|
4AGE AE92 LHD | — | |
| 17420-16430 |
Pipe Assy, Exhaust, Center
1989-08 → 1992-11
ended
|
4AGE AE92 | — | |
| 17420-64090 |
Pipe Assy, Exhaust, Center
1987-05 → 1989-05
ended
|
1C CE90 | — | |
| 17420-64091 |
Pipe Assy, Exhaust, Center
1989-05 → 1992-06
ended
|
1C CE90 | — | |
| 17420X — Gasket, Exhaust Pipe, Center | ||||
| 90917-06001 |
Gasket, Exhaust Pipe, Center
1987-05 → 1989-03
ended
|
2E EE90 | — | |
| 90917-06004 |
Gasket, Exhaust Pipe, Center
1987-05 → 1989-03
ended
|
4AF,1C AE92,CE90 | — | |
| 90917-06012 |
Gasket, Exhaust Pipe, Center
1987-05 → 1989-03
ended
|
4AGE AE92 | — | |
| 90917-06038 |
Gasket, Exhaust Pipe, Center
1989-03 → 1991-11
ended
|
2E EE90 | — | |
| 90917-06039 |
Gasket, Exhaust Pipe, Center
1989-03 → 1992-06
ended
|
4AF#,1C,2EE AE92,CE90,EE90 | — | |
| 90917-06047 |
Gasket, Exhaust Pipe, Center
1989-03 → 1991-04
ended
|
4AGE AE92 | — | |
| 90917-06060 |
Gasket, Exhaust Pipe, Center
1991-11 → 1992-06
ended
|
2E EE90 | — | |
| 17430 — Pipe Assy, Exhaust, Tail | ||||
| 17430-11200 |
Pipe Assy, Exhaust, Tail
1987-05 → 1989-08
ended
|
2E EE90 | — | |
| 17430-11201 |
Pipe Assy, Exhaust, Tail
1989-08 → 1992-06
ended
|
2E EE90 | — | |
| 17430-11270 note |
Pipe Assy, Exhaust, Tail
1987-05 → 1989-08
ended
|
2E EE90 LHD MTM | — | |
| 17430-16360 note |
Pipe Assy, Exhaust, Tail
1987-05 → 1989-08
ended
|
4AGE AE92 LHD | — | |
| 17430-16400 |
Pipe Assy, Exhaust, Tail
1987-05 → 1989-08
ended
|
4AGE AE92 | — | |
| 17430-16440 |
Pipe Assy, Exhaust, Tail
1987-05 → 1989-08
ended
|
4AF AE92 | — | |
| 17430-16470 note |
Pipe Assy, Exhaust, Tail
1987-05 → 1989-02
ended
|
4AF AE92 | — | |
| 17430-16710 note |
Pipe Assy, Exhaust, Tail
1989-08 → 1992-11
ended
|
4AGE AE92 LHD | — | |
| 17430-16800 note |
Pipe Assy, Exhaust, Tail
1989-08 → 1989-11
ended
|
4AF AE92 | — | |
| 17430-16800 |
Pipe Assy, Exhaust, Tail
1989-08 → 1992-06
ended
|
4AFE,2EE AE92,EE90 | — | |
| 17430-16820 |
Pipe Assy, Exhaust, Tail
1989-08 → 1992-11
ended
|
4AGE AE92 | — | |
| 17430-16850 |
Pipe Assy, Exhaust, Tail
1989-08 → 1992-06
ended
|
1C CE90 | — | |
| 17430-16890 note |
Pipe Assy, Exhaust, Tail
1989-02 → 1989-08
ended
|
4AF AE92 | — | |
| 17430-1A120 |
Pipe Assy, Exhaust, Tail
1989-08 → 1992-06
ended
|
4AF AE92 | — | |
| 17430-64460 |
Pipe Assy, Exhaust, Tail
1987-05 → 1989-08
ended
|
1C CE90 | — | |
| 17448 — Baffle, Tailpipe | ||||
| 17448-16010 |
Baffle, Tailpipe
1987-05 → 1988-05
ended
|
4AGE AE92 | — | |
| 17448-19015 |
Baffle, Tailpipe
1988-05 → 1992-11
ended
|
4AGE AE92 | — | |
| 17451 — Gasket, Exhaust Pipe | ||||
| 90917-06004 |
Gasket, Exhaust Pipe
1987-05 → 1989-03
ended
|
4AF,1C,2E AE92,CE90,EE90 | — | |
| 90917-06012 |
Gasket, Exhaust Pipe
1987-05 → 1989-03
ended
|
4AGE AE92 | — | |
| 90917-06012 note |
Gasket, Exhaust Pipe
1987-05 → 1989-03
ended
|
4AGE AE92 LHD | — | |
| 90917-06012 note |
Gasket, Exhaust Pipe
1987-05 → 1989-03
ended
|
4AF,2E AE92,EE90 LHD MTM | — | |
| 90917-06020 note |
Gasket, Exhaust Pipe
1987-05 → 1989-03
ended
|
4AF,2E AE92,EE90 LHD MTM | — | |
| 90917-06039 |
Gasket, Exhaust Pipe
1989-03 → 1992-06
ended
|
4AF,1C,2E AE92,CE90,EE90 | — | |
| 90917-06041 note |
Gasket, Exhaust Pipe
1989-08 → 1992-06
ended
|
4AFE AE92 | — | |
| 90917-06044 note |
Gasket, Exhaust Pipe
1989-03 → 1989-11
ended
|
4AF,2E# AE92,EE90 LHD MTM | — | |
| 90917-06044 note |
Gasket, Exhaust Pipe
1989-11 → 1992-06
ended
|
2EE EE90 | — | |
| 90917-06045 note |
Gasket, Exhaust Pipe
1991-04 → 1992-06
ended
|
4AFE,2EE AE92,EE90 | — | |
| 90917-06047 note |
Gasket, Exhaust Pipe
1989-11 → 1991-04
ended
|
4AFE,2EE AE92,EE90 | — | |
| 90917-06047 note |
Gasket, Exhaust Pipe
1989-03 → 1991-04
ended
|
4AGE AE92 LHD | — | |
| 90917-06047 |
Gasket, Exhaust Pipe
1989-03 → 1991-04
ended
|
4AGE AE92 | — | |
| 90917-06047 note |
Gasket, Exhaust Pipe
1989-03 → 1989-11
ended
|
4AF#,2E# AE92,EE90 LHD MTM | — | |
| 17506A — Bracket Sub-assy, Exhaust Pipe NO.1 Support | ||||
| 17506-15050 |
Bracket Sub-assy, Exhaust Pipe NO.1 Support
1987-05 → 1992-11
ended
|
4AF#,4AGE,1C,2E# AE92,CE90,EE90 | — | |
| 17507 — Bracket Sub-assy, Exhaust Pipe NO.2 Support | ||||
| 17507-15030 |
Bracket Sub-assy, Exhaust Pipe NO.2 Support
1987-05 → 1992-11
ended
|
4AF#,4AGE,1C,2E# AE92,CE90,EE90 | — | |
| 17508 — Support Sub-assy, Exhaust Pipe, NO.3 | ||||
| 17508-15040 |
Support Sub-assy, Exhaust Pipe, NO.3
1987-05 → 1992-11
ended
|
4AF#,4AGE,1C,2E# AE92,CE90,EE90 | — | |
| 17565A — Support, Exhaust Pipe, NO.4 | ||||
| 17565-15040 note |
Support, Exhaust Pipe, NO.4
1987-05 → 1992-11
ended
|
4AF#,4AGE,1C,2E# AE92,CE90,EE90 | — | |
| 17565-15050 note |
Support, Exhaust Pipe, NO.4
1987-05 → 1992-06
ended
|
4AF#,1C,2E# AE92,CE90,EE90 | — | |
| 17565-15070 note |
Support, Exhaust Pipe, NO.4
1987-05 → 1992-06
ended
|
4AF#,1C,2E# AE92,CE90,EE90 | — | |
| 17565-15070 note |
Support, Exhaust Pipe, NO.4
1987-05 → 1992-11
ended
|
4AGE AE92 | — | |
| 17572 — Bracket, Exhaust Pipe NO.1 Support | ||||
| 17572-15050 |
Bracket, Exhaust Pipe NO.1 Support
1987-05 → 1992-11
ended
|
4AF#,4AGE,1C,2E# AE92,CE90,EE90 | — | |
| 17572C — Bracket, Exhaust Pipe Front (FOR FRONT) | ||||
| 17571-11110 |
Bracket, Exhaust Pipe Front (FOR FRONT)
1987-05 → 1992-06
ended
|
2E# EE90 | — | |
| 17571-64130 |
Bracket, Exhaust Pipe Front (FOR FRONT)
1987-05 → 1989-08
ended
|
1C CE90 | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
