Toyota Corolla HB/LB
1992-05 → 1997-04 · chassis AE10#,CE100,EE10# · catalogue 153530 · Europe
Discontinued model
Data version 1998-02

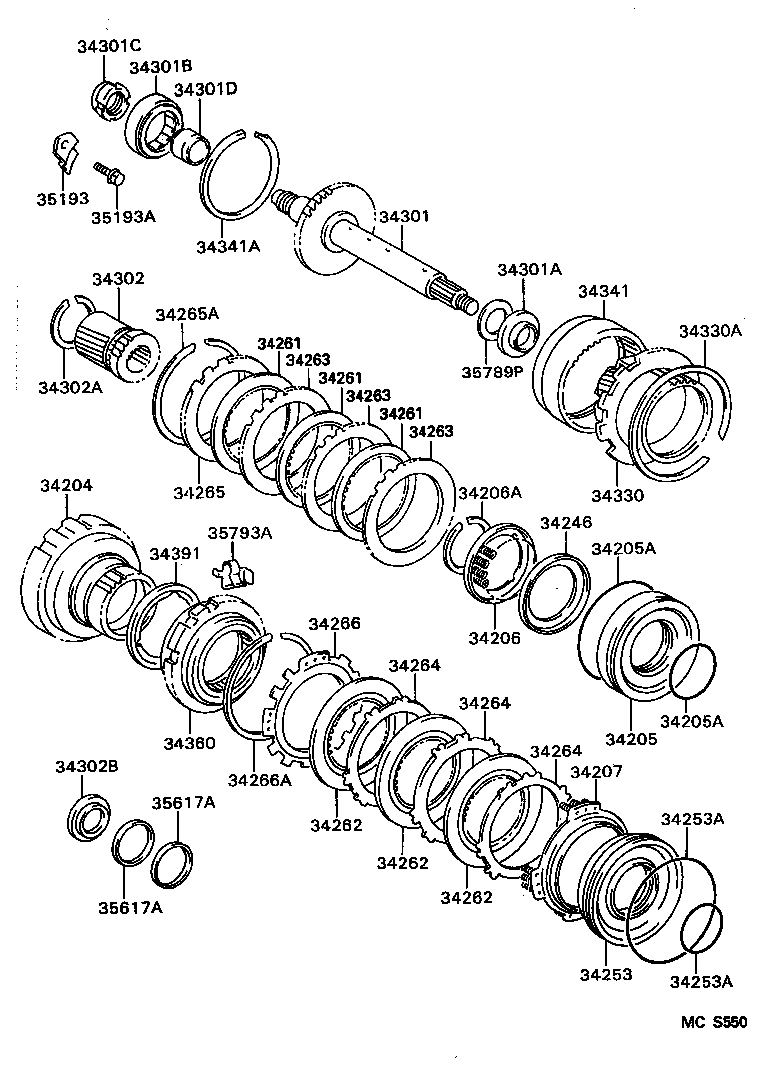

Overdrive Gear (ATM)
37 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 34201 | Disc Set, Underdrive Clutch |
| 34204 | Drum Sub-assy, Underdrive Clutch |
| 34205 | Piston Sub-assy, Underdrive Clutch |
| 34205A | Ring, O (FOR UNDERDRIVE CLUTCH PISTON) |
| 34206 | Spring Sub-assy, Underdrive Clutch Return |
| 34206A | Ring, Shaft Snap (FOR UNDERDRIVE RETURN SPRING) |
| 34207 | Spring Sub-assy, Underdrive Brake Return |
| 34246 | Plate, Underdrive Clutch Return Spring |
| 34253 | Piston, Underdrive Brake |
| 34253A | Ring, O (FOR UNDERDRIVE BRAKE PISTON) |
| 34261 | Disc, Underdrive Clutch, NO.1 |
| 34262 | Disc, Underdrive Clutch, NO.2 |
| 34263 | Plate, Underdrive Clutch, NO.1 |
| 34264 | Plate, Underdrive Clutch, NO.2 |
| 34265 | Flange, Underdrive Clutch, NO.1 |
| 34265A | Ring, Hole Snap (FOR UNDERDRIVE CLUTCH FLANGE NO.1) |
| 34266 | Flange, Underdrive Clutch, NO.2 |
| 34266A | Ring, Hole Snap (FOR UNDERDRIVE CLUTCH FLANGE NO.2) |
| 34301 | Shaft Sub-assy, Underdrive Input |
| 34301A | Bearing, Needle Roller (FOR UNDERDRIVE INPUT SHAFT) |
| 34301B | Bearing, Cylindrical Roller, NO.1 (FOR UNDERDRIVE) |
| 34301C | Nut (FOR UNDERDRIVE INPUT SHAFT) |
| 34301D | Bearing, Cylindrical Roller, NO.2 (FOR UNDERDRIVE) |
| 34302 | Gear Sub-assy, Underdrive Planetary Sun |
| 34302A | Ring, Hole Snap (FOR UNDERDRIVE PLANETARY SUN GEAR) |
| 34302B | Bearing, Needle Roller(FOR UNDERDRIVE PLANETARY SUN GEAR) |
| 34330 | Gear Assy, Underdrive Planetary |
| 34330A | Ring, Hole Snap (FOR UNDERDRIVE PLANETARY GEAR) |
| 34341 | Gear, Underdrive Planetary Ring |
| 34341A | Ring, Hole Snap (FOR UNDERDRIVE PLANETARY RING) |
| 34360 | Clutch Assy, Underdrive 1 Way |
| 34391 | Washer, Underdrive Clutch Drum Thrust |
| 35193 | Retainer, Roller Bearing |
| 35193A | Bolt (FOR ROLLER BEARING RETAINER) |
| 35617A | Ring, Clutch Drum Oil Seal (FOR OVERDRIVE) |
| 35789P | Race, Thrust Bearing (FOR UNDERDRIVE INPUT SHAFT) |
| 35793A | Retainer, Underdrive 1 Way Clutch |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
