Toyota Corolla HB/LB
1997-05 → 2001-11 · chassis AE111,CDE110,CE110,EE111,WZE110,ZZE11# · catalogue 153540 · Europe
Discontinued model
Data version 2002-04

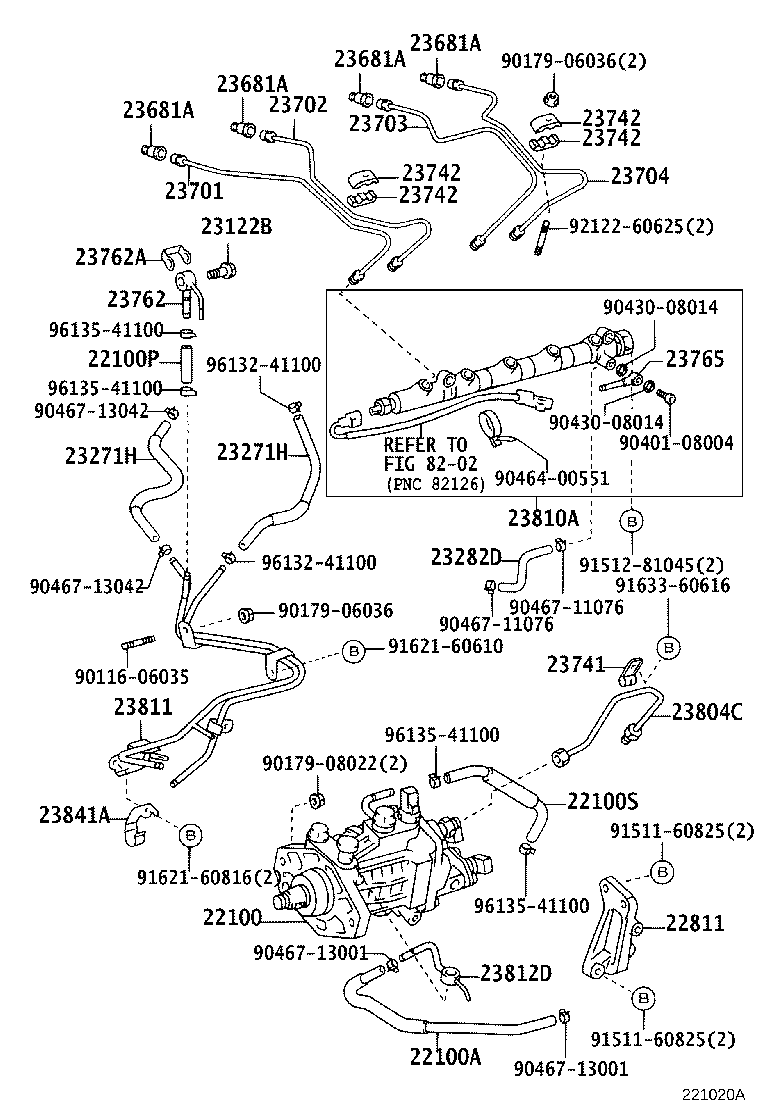

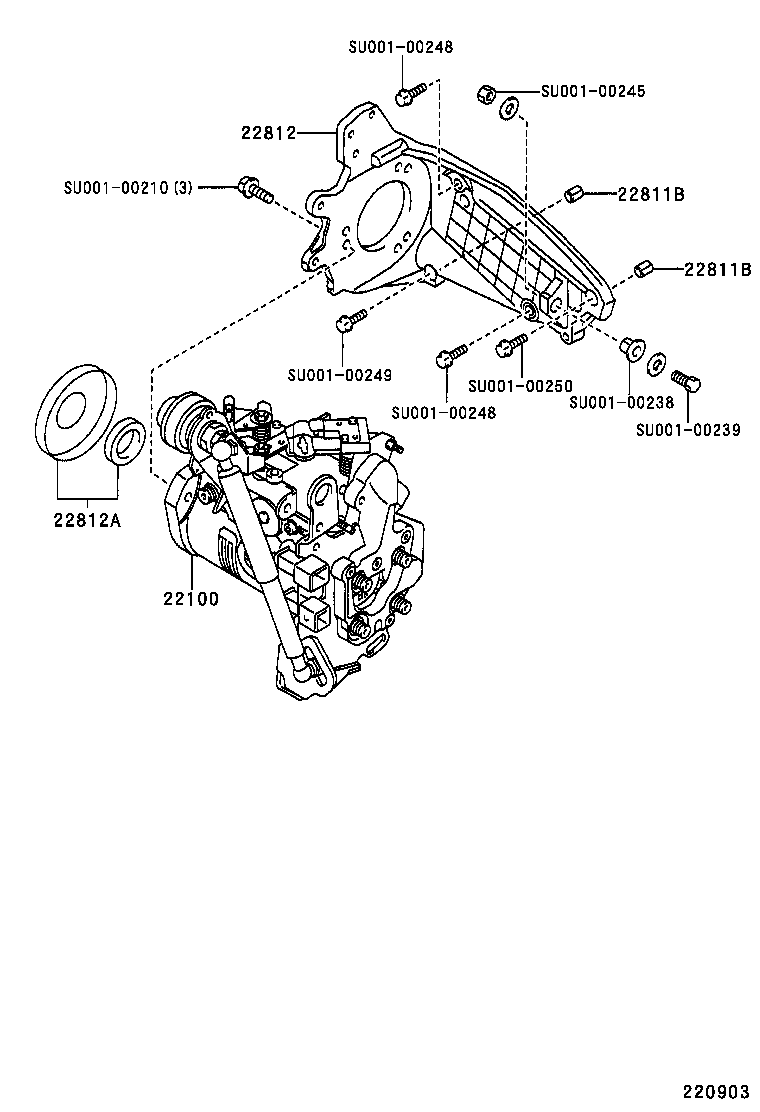

Injection Pump Assembly
35 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 22100 | Pump Assy, Injection OR Supply |
| 22100A | Hose OR Pipe, Fuel(FOR INJECTION PUMP TO FUEL FILTER) |
| 22100P | Hose, Fuel(FOR FUEL PIPE TO FUEL TUBE) |
| 22100R | Hose, Fuel(FOR SEDIMENTER TO FILTER) |
| 22100S | Hose, Fuel(FOR INJECTION PUMP TO FUEL PIPE) |
| 22295 | Bracket, Injection Pump Connector |
| 22811 | Stay, Injection Pump, NO.1 |
| 22811B | Pin, Dowel(FOR INJECTION PUMP STAY) |
| 22812 | Retainer, Injection Pump |
| 22812A | Ring, O |
| 23122B | Valve, Check |
| 23271H | Hose, Fuel, NO.1 |
| 23282D | Hose, Fuel, NO.4 |
| 23600A | Hose(FOR HOLDER & NOZZLE SET) |
| 23681A | Seal, Nozzle Holder |
| 23701 | Pipe Sub-assy, Injection, NO.1 |
| 23702 | Pipe Sub-assy, Injection, NO.2 |
| 23703 | Pipe Sub-assy, Injection, NO.3 |
| 23704 | Pipe Sub-assy, Injection, NO.4 |
| 23741 | Clamp, Injection Pipe, NO.1 |
| 23741A | Bolt, Stud(FOR INJECTION PIPE CLAMP) |
| 23742 | Clamp, Injection Pipe, NO.2 |
| 23743 | Clamp, Injection Pipe, NO.3 |
| 23761 | Pipe, Nozzle Leakage, NO.1 |
| 23762 | Pipe, Nozzle Leakage, NO.2 |
| 23762A | Gasket, Nozzle Leakage Pipe NO.2 |
| 23765 | Pipe, Nozzle Leakage, NO.5 |
| 23771A | Way, 3(FOR FUEL RETURN) |
| 23804C | Pipe Sub-assy, Fuel Inlet |
| 23810A | Rail Assy, Common |
| 23811 | Pipe, Fuel(FOR FUEL FILTER TO INJECTION PUMP) |
| 23812D | Pipe, Fuel, NO.2 |
| 23841A | Clamp, Fuel Pipe, NO.1(FOR INJECTION PUMP) |
| 23901E | Tube Sub-assy, Fuel |
| 23902A | Tube Sub-assy, Fuel, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
