Toyota Corolla HB/LB
1997-05 → 2001-11 · chassis AE111,CDE110,CE110,EE111,WZE110,ZZE11# · catalogue 153540 · Europe
Discontinued model
Data version 2002-04

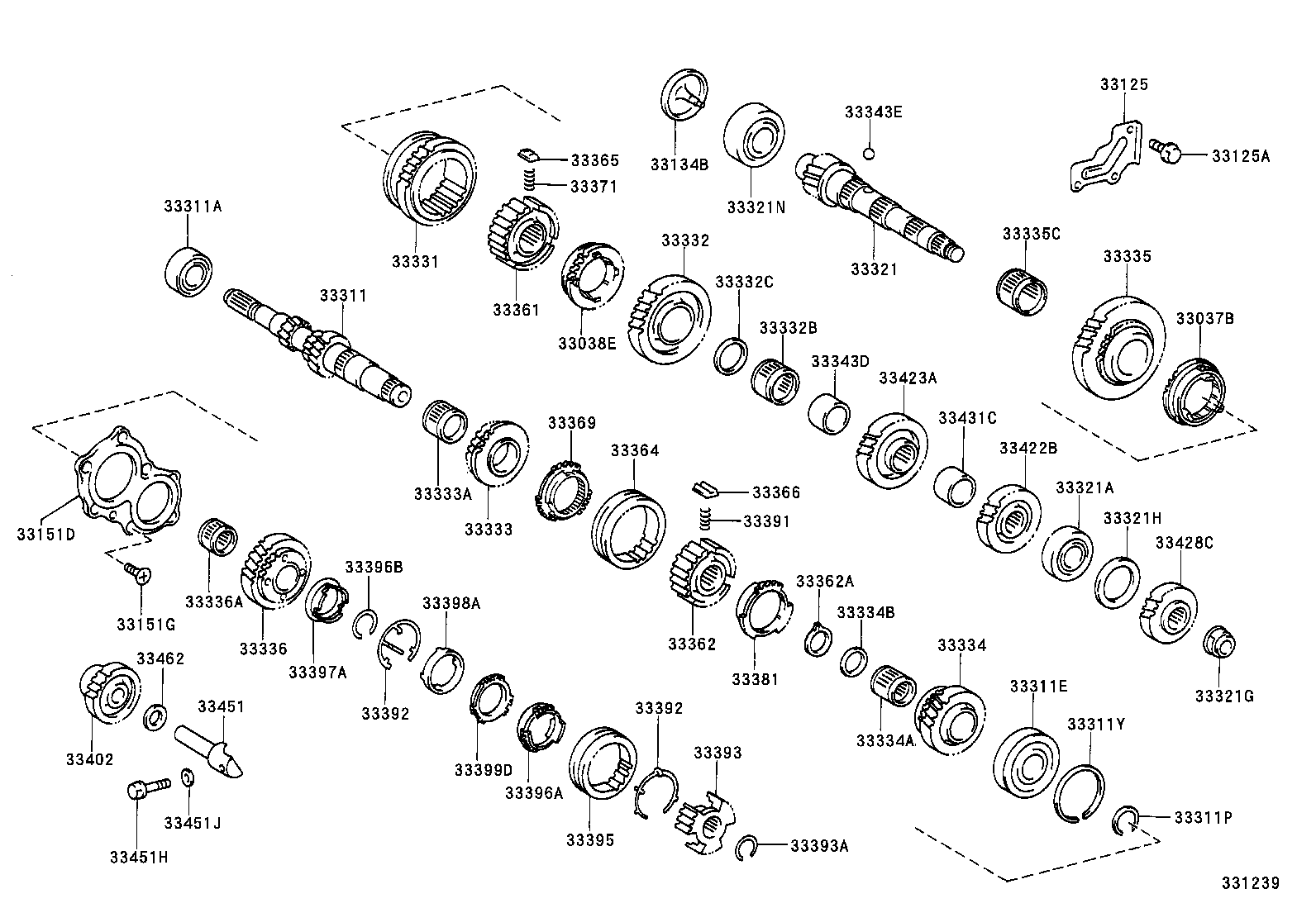

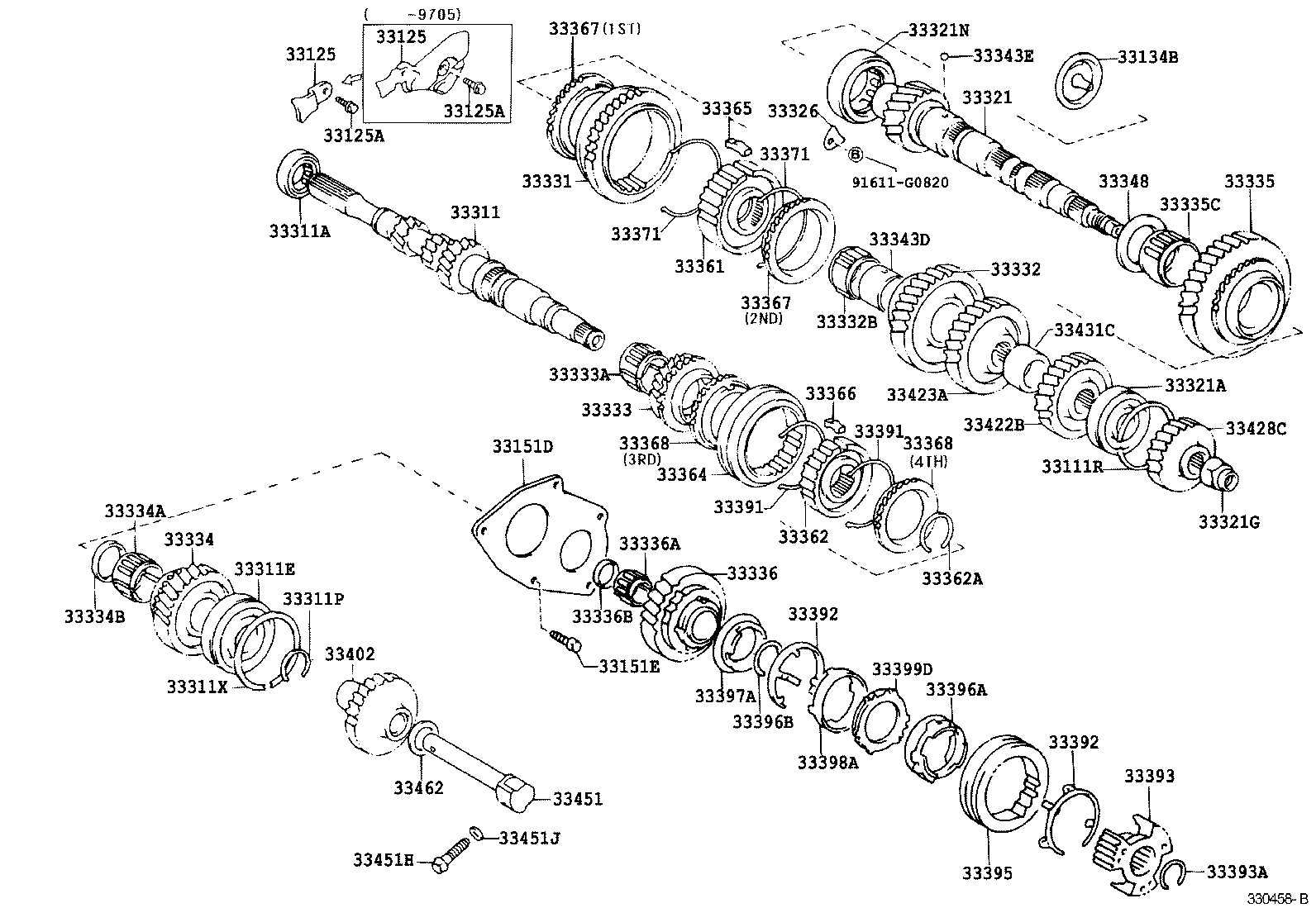

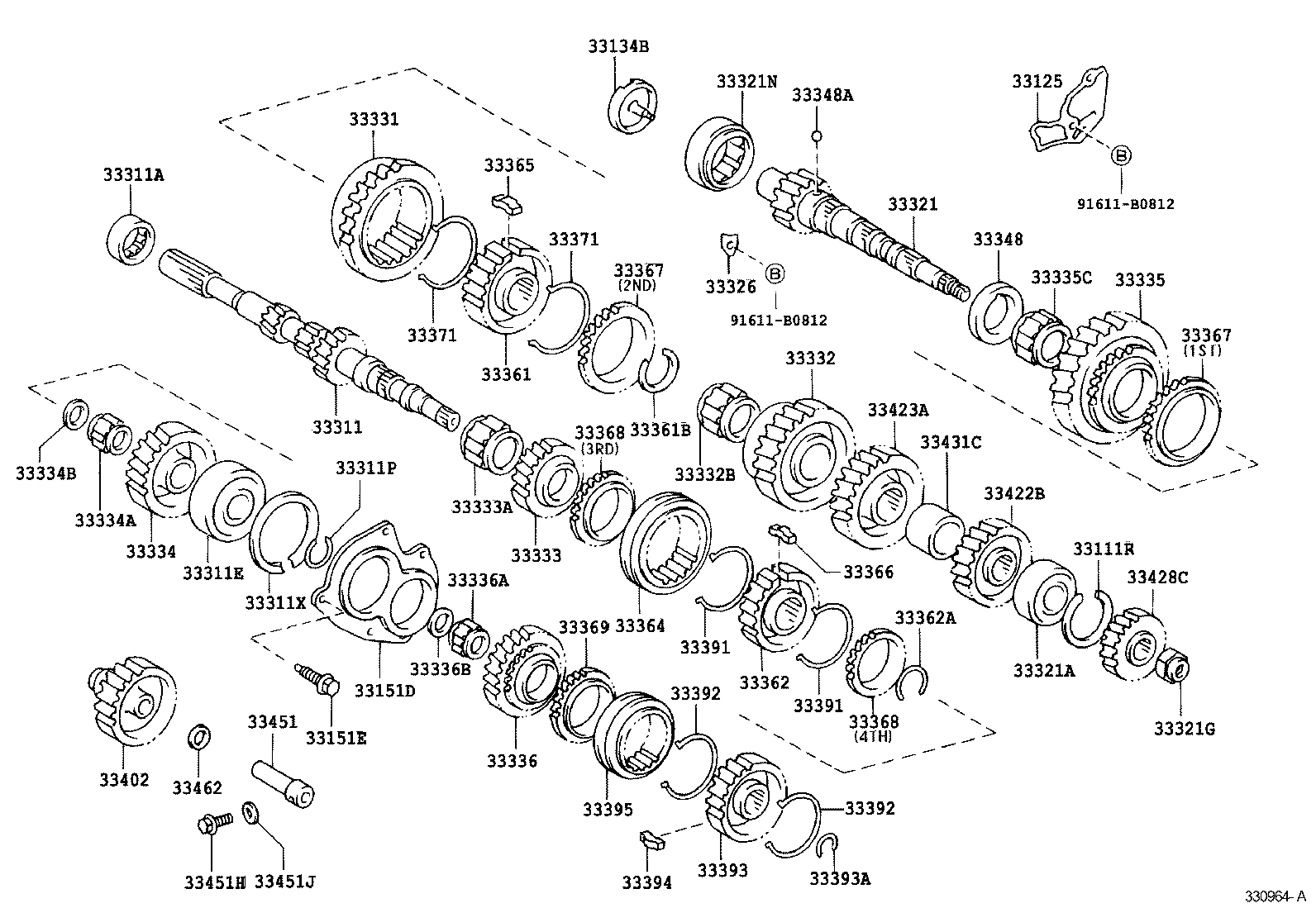

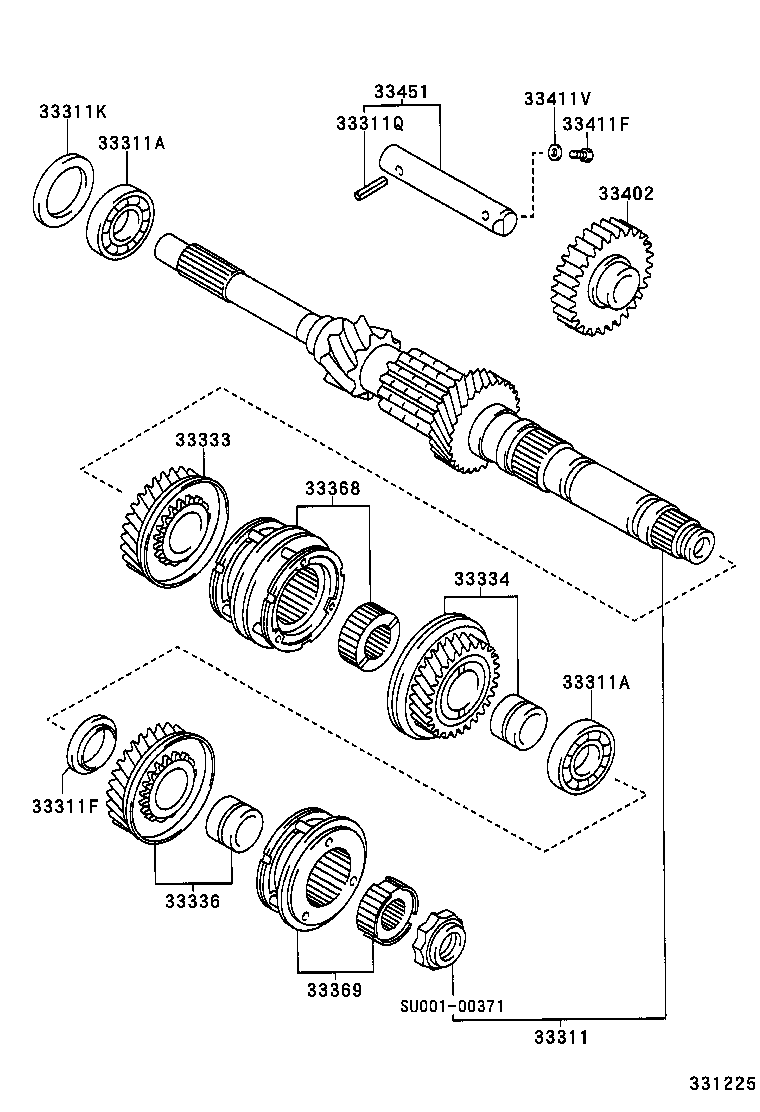

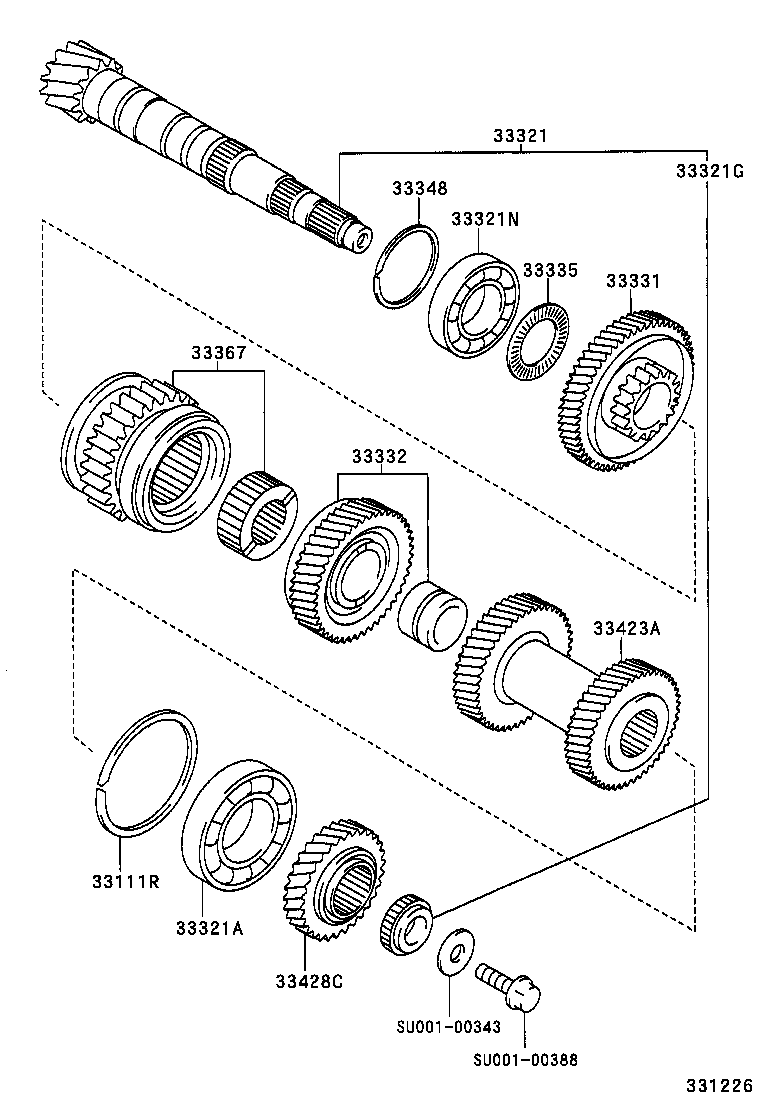

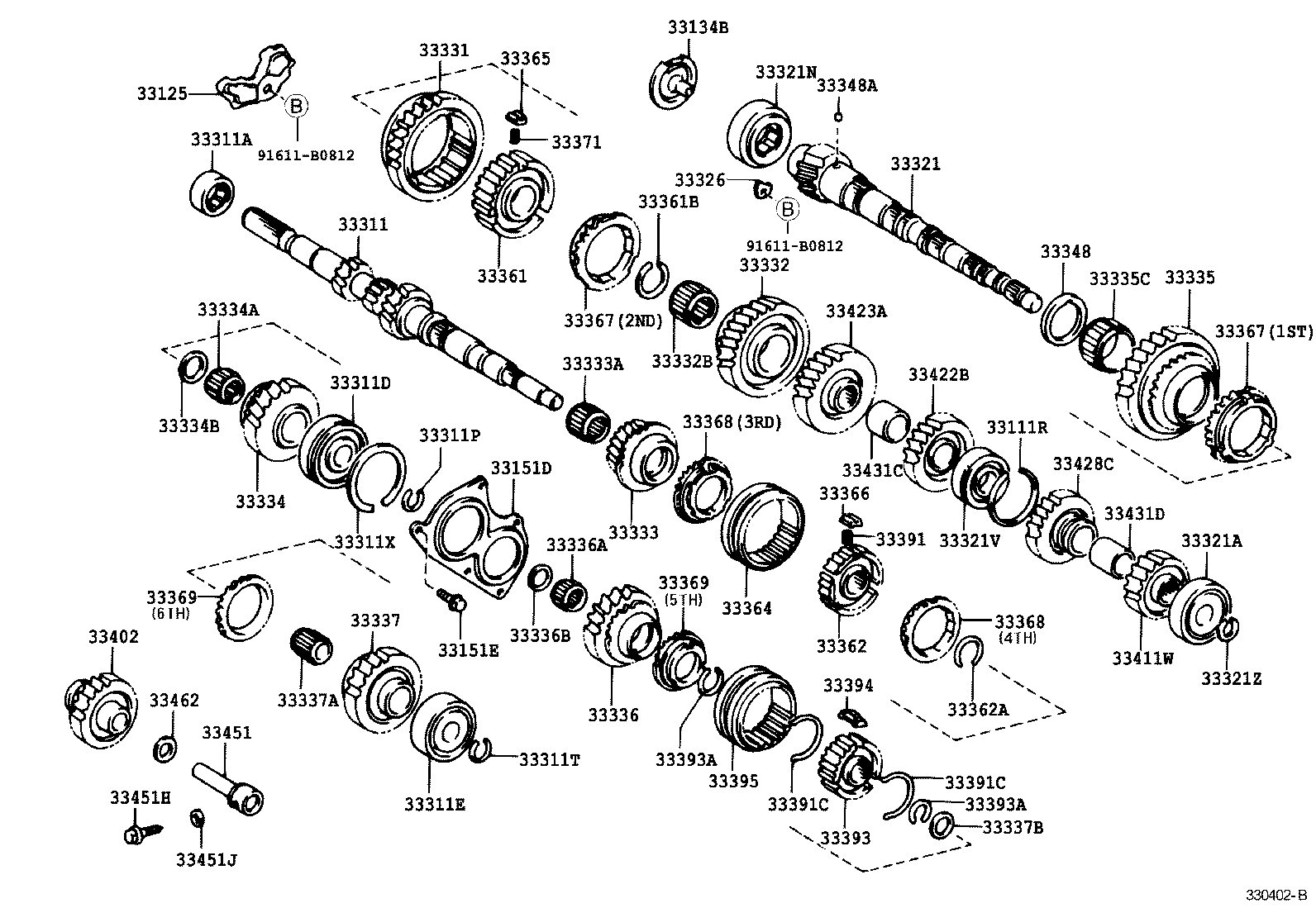

Transmission Gear (MTM)
86 part groups · 10 illustrations
Part groups
| PNC | Description |
|---|---|
| 33037B | Ring Set, Synchronizer, NO.1 |
| 33038E | Ring Set, Synchronizer, NO.2 |
| 33111R | Ring, Hole Snap(FOR OUTPUT SHAFT REAR BEARING) |
| 33125 | Receiver, Manual Transaxle Case |
| 33125A | Bolt(FOR TRANSAXLE CASE RECEIVER) |
| 33134B | Cover, Output Shaft(MTM) |
| 33151D | Retainer, Bearing, Rear(MTM) |
| 33151E | Bolt(FOR REAR BEARING RETAINER) |
| 33151G | Screw(FOR REAR BEARING RETAINER) |
| 33311 | Shaft, Input |
| 33311A | Bearing (FOR INPUT SHAFT FRONT) |
| 33311D | Bearing, Input Shaft |
| 33311E | Bearing, Radial Ball (FOR INPUT SHAFT REAR) |
| 33311F | Spacer (FOR INPUT SHAFT) |
| 33311K | Shim (FOR INPUT SHAFT REAR BEARING) |
| 33311P | Ring, Shaft Snap (FOR INPUT SHAFT REAR BEARING) |
| 33311Q | Pin, Slotted Spring (FOR INPUT SHAFT) |
| 33311T | Ring, Shaft Snap (FOR INPUT SHAFT) |
| 33311X | Ring, Hole Snap (FOR INPUT SHAFT REAR BEARING) |
| 33311Y | Ring, Shaft Snap (FOR INPUT SHAFT REAR BEARING) |
| 33321 | Shaft, Output |
| 33321A | Bearing (FOR OUTPUT SHAFT REAR) |
| 33321G | Nut (FOR MANUAL TRANSMISSION OUTPUT SHAFT REAR SET) |
| 33321H | Shim (FOR OUTPUT SHAFT REAR BEARING) |
| 33321N | Bearing (FOR OUTPUT SHAFT FRONT) |
| 33321V | Bearing (FOR OUTPUT SHAFT CENTER) |
| 33321Z | Ring, Shaft Snap (FOR OUTPUT SHAFT FRONT) |
| 33326 | Plate, Bearing Lock |
| 33331 | Gear, Reverse |
| 33332 | Gear, 2ND |
| 33332B | Bearing, Needle Roller (FOR 2ND GEAR) |
| 33332C | Spacer (FOR 2ND GEAR BEARING) |
| 33333 | Gear, 3RD |
| 33333A | Bearing, Needle Roller (FOR 3RD GEAR) |
| 33334 | Gear, 4TH |
| 33334A | Bearing, Needle Roller (FOR 4TH GEAR) |
| 33334B | Spacer (FOR 4TH GEAR BEARING) |
| 33335 | Gear, 1ST |
| 33335C | Bearing, Needle Roller(FOR 1ST GEAR) |
| 33336 | Gear, 5TH |
| 33336A | Bearing, Needle Roller (FOR 5TH GEAR) |
| 33336B | Spacer (FOR 5TH GEAR BEARING) |
| 33337 | Gear Sub-assy, 6TH |
| 33337A | Bearing, Needle Roller (FOR 6TH GEAR) |
| 33337B | Spacer (FOR 6TH GEAR) |
| 33343D | Bush, 2ND Gear |
| 33343E | Ball (FOR 2ND GEAR BUSH) |
| 33348 | Washer, 1ST Gear Thrust |
| 33348A | Pin OR Ball (FOR 1ST GEAR THRUST WASHER) |
| 33361 | Hub, Transmission Clutch, NO.1 |
| 33361B | Ring, Shaft Snap (FOR CLUTCH HUB NO.1) |
| 33362 | Hub, Transmission Clutch, NO.2 |
| 33362A | Ring, Shaft Snap (FOR CLUTCH HUB NO.2 SETTING) |
| 33364 | Sleeve, Transmission Hub, NO.2 |
| 33365 | Key, Synchromesh Shifting, NO.1 |
| 33366 | Key, Synchromesh Shifting, NO.2 |
| 33367 | Ring, Synchronizer, NO.1 |
| 33368 | Ring, Synchronizer, NO.2 |
| 33369 | Ring, Synchronizer, NO.3 |
| 33371 | Spring, Synchromesh Shifting Key, NO.1 |
| 33381 | Ring, 2ND Synchronizer Outer |
| 33391 | Spring, Synchromesh Shifting Key, NO.2 |
| 33391C | Spring, Synchromesh Shifting Key, NO.2 |
| 33392 | Spring, Synchromesh Shifting Key, NO.3 |
| 33393 | Hub, Transmission Clutch, NO.3 |
| 33393A | Ring, Shaft Snap (FOR TRANSMISSION CLUTCH HUB NO.3) |
| 33394 | Key, Synchromesh Shifting, NO.3 |
| 33395 | Sleeve, Transmission Hub, NO.3 |
| 33396A | Ring, Synchronizer Pull |
| 33396B | Ring, Snap (FOR SYNCHRONIZER PULL RING) |
| 33397A | Ring, Synchronizer, Inner NO.5 |
| 33398A | Ring, Synchronizer, Middle NO.5 |
| 33399D | Ring, Synchronizer, Outer NO.5 |
| 33402 | Gear Sub-assy, Reverse Idler |
| 33411F | Bolt(FOR COUNTER GEAR SHAFT SETTING) |
| 33411V | Washer, Plate(FOR COUNTER GEAR SHAFT) |
| 33411W | Gear, Counter, 6TH |
| 33422B | Gear, 4TH Driven |
| 33423A | Gear, 3RD Driven |
| 33428C | Gear, 5TH Driven |
| 33431C | Spacer, Output Gear |
| 33431D | Spacer, Output Gear |
| 33451 | Shaft, Reverse Idler Gear |
| 33451H | Bolt (FOR REVERSE IDLER GEAR SHAFT) |
| 33451J | Gasket (FOR REVERSE IDLER GEAR SHAFT) |
| 33462 | Washer, Reverse Idler Thrust |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
