Toyota Verso

2009-02 → 2017-10 · chassis AUR2#,WAR20,ZGR2# · catalogue 157240 · Europe

Supported model Data version 2018-04

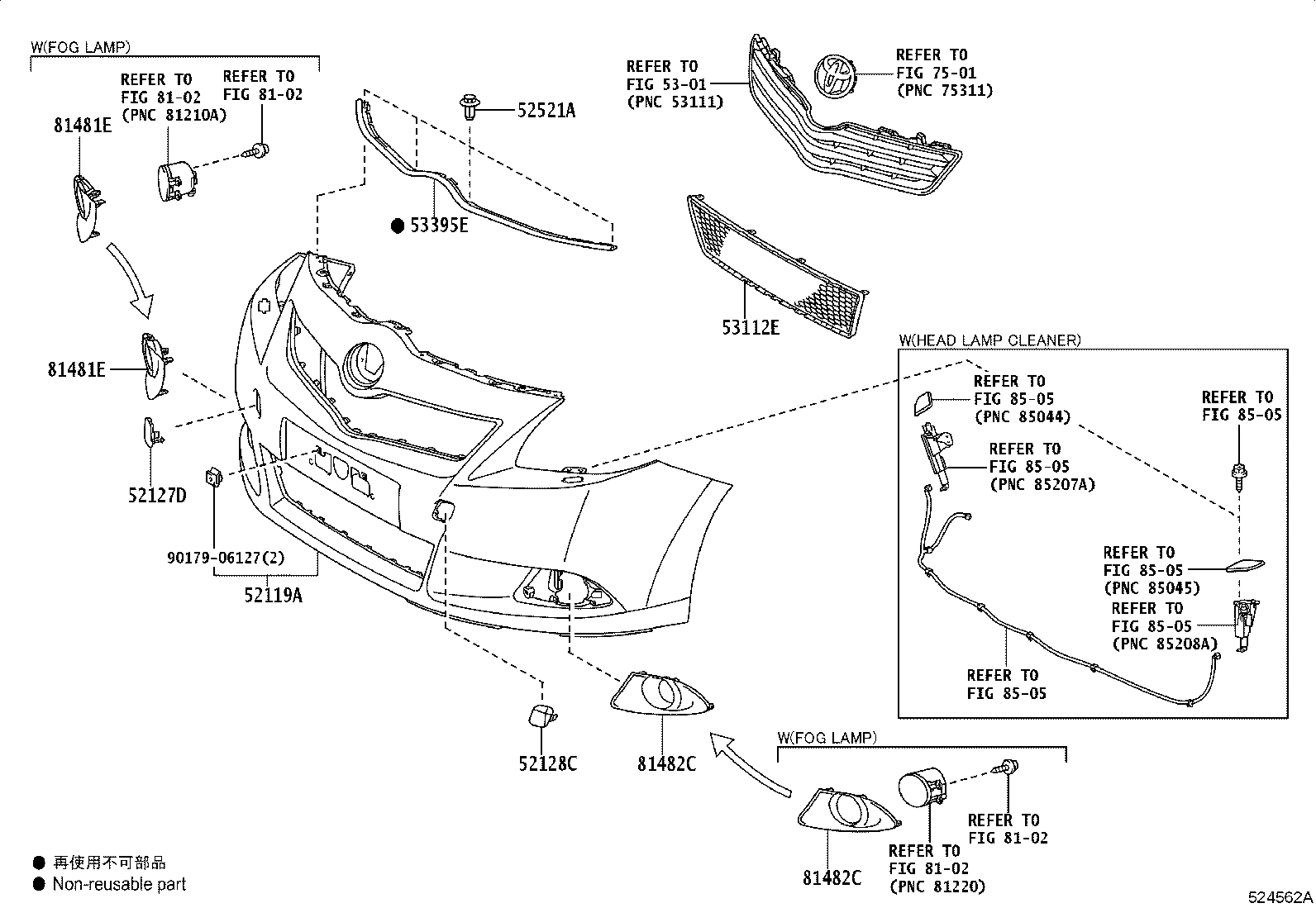

Exploded illustration 524562A 8102 — not listed in this catalogue 8102 — not listed in this catalogue 8102 — not listed in this catalogue 5301 — not listed in this catalogue 8102 — not listed in this catalogue 7501 — not listed in this catalogue 8505 — not listed in this catalogue 8505 — not listed in this catalogue 8505 — not listed in this catalogue 8505 — not listed in this catalogue 8505 — not listed in this catalogue 8505 — not listed in this catalogue 52119A — COVER, FRONT BUMPER (40 parts) 52127D — COVER, FRONT BUMPER HOLE, RH (5 parts) 52128C — COVER, FRONT BUMPER HOLE, LH (3 parts) 52521A — CLIP(FOR FRONT BUMPER RETAINER) (5 parts) 53112E — GRILLE, RADIATOR, LOWER NO.1 (29 parts) 53395E — SEAL, HOOD TO FRONT END PANEL (5 parts) 81481E — COVER, FOG LAMP, RH (33 parts) 81481E — COVER, FOG LAMP, RH (33 parts) 81482C — COVER, FOG LAMP, LH (33 parts) 81482C — COVER, FOG LAMP, LH (33 parts) 9017906127 — not listed in this catalogue
524562A · 10 callouts, 13 unlisted Full size ↗
Dashed callouts are standard fasteners the factory draws but does not list as separate parts — there is no part number behind them.
153 parts on this figure
Part number Description Fitment Price
52119A — Cover, Front Bumper
52119-0F916 note Cover, Front Bumper
2009-02 → 2010-07 ended
AUR2#,ZGR2# —
52119-0F917 note Cover, Front Bumper
2009-02 → 2010-07 ended
AUR2#,ZGR2# —
52119-0F917 note Cover, Front Bumper
2009-02 → 2010-07 ended
AUR20,ZGR2# ENTRY —
52119-0F917 note Cover, Front Bumper
2009-02 → 2010-07 ended
ZGR20 LHD;ZGR21 LHD E —
52119-0F917 note Cover, Front Bumper
2009-02 → 2010-07 ended
ZGR20 LHD ENTRY —
52119-0F916 Cover, Front Bumper
2010-07 → 2012-11 ended
AUR2#,ZGR2# —
52119-0F917 note Cover, Front Bumper
2010-07 → 2012-11 ended
AUR2#,ZGR2# —
52119-0F917 note Cover, Front Bumper
2010-07 → 2012-11 ended
AUR20,ZGR2# ENTRY —
52119-0F917 note Cover, Front Bumper
2010-07 → 2012-11 ended
ZGR2# LHD ENTRY —
52119-0F917 note Cover, Front Bumper
2010-07 → 2012-11 ended
ZGR2# LHD —
52119-0F918 note Cover, Front Bumper
2010-07 → 2012-11 ended
ZGR2# LHD E —
52119-0F918 note Cover, Front Bumper
2010-07 → 2012-11 ended
AUR2#,ZGR2# E —
52119-0F919 note Cover, Front Bumper
2010-07 → 2012-11 ended
ZGR2# LHD E —
52119-0F919 note Cover, Front Bumper
2010-07 → 2012-11 ended
AUR2#,ZGR2# E —
52119-0F923 note Cover, Front Bumper
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# —
52119-0F924 note Cover, Front Bumper
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# LHD E —
52119-0F924 note Cover, Front Bumper
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# LHD E —
52119-0F924 note Cover, Front Bumper
2012-11 → 2015-03 ended
ZGR2# LHD E —
52119-0F924 note Cover, Front Bumper
2012-11 → 2015-03 ended
ZGR2# LHD E —
52119-0F925 note Cover, Front Bumper
2012-11 → 2015-03 ended
ZGR2# LHD —
52119-0F925 note Cover, Front Bumper
2012-11 → 2015-03 ended
ZGR2# LHD E —
52119-0F925 note Cover, Front Bumper
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# —
52119-0F925 note Cover, Front Bumper
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# E —
52119-0F926 note Cover, Front Bumper
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# LHD E —
52119-0F926 note Cover, Front Bumper
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# LHD E —
52119-0F926 note Cover, Front Bumper
2012-11 → 2015-03 ended
ZGR2# LHD E —
52119-0F926 note Cover, Front Bumper
2012-11 → 2015-03 ended
ZGR2# LHD E —
52119-0F923 note Cover, Front Bumper
2015-03 → 2017-10 ended
WAR20,ZGR2# —
52119-0F924 note Cover, Front Bumper
2015-03 → 2016-01 ended
ZGR2# LHD E —
52119-0F924 note Cover, Front Bumper
2015-03 → 2016-01 ended
ZGR2# LHD E —
52119-0F924 note Cover, Front Bumper
2015-03 → 2017-10 ended
WAR20,ZGR2# LHD E —
52119-0F924 note Cover, Front Bumper
2015-03 → 2017-10 ended
WAR20,ZGR2# LHD E —
52119-0F925 note Cover, Front Bumper
2015-03 → 2017-10 ended
WAR20,ZGR2# —
52119-0F925 note Cover, Front Bumper
2015-03 → 2017-10 ended
WAR20,ZGR2# E —
52119-0F925 note Cover, Front Bumper
2015-03 → 2016-01 ended
ZGR2# LHD —
52119-0F925 note Cover, Front Bumper
2015-03 → 2016-01 ended
ZGR2# LHD E —
52119-0F926 note Cover, Front Bumper
2015-03 → 2016-01 ended
ZGR2# LHD E —
52119-0F926 note Cover, Front Bumper
2015-03 → 2016-01 ended
ZGR2# LHD E —
52119-0F926 note Cover, Front Bumper
2015-03 → 2017-10 ended
WAR20,ZGR2# LHD E —
52119-0F926 note Cover, Front Bumper
2015-03 → 2017-10 ended
WAR20,ZGR2# LHD E —
52127D — Cover, Front Bumper Hole, RH
52127-0F900 Cover, Front Bumper Hole, RH
2009-02 → 2010-07 ended
AUR2#,ZGR2# —
52127-0F900 Cover, Front Bumper Hole, RH
2010-07 → 2011-11 ended
ZGR21 RHD CVT ENTRY —
52127-0F900 Cover, Front Bumper Hole, RH
2010-07 → 2012-11 ended
ZGR21 E;AUR2#,ZGR20;ZGR21 6F ENTRY;ZGR21 +3 —
52127-0F060 Cover, Front Bumper Hole, RH
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# —
52127-0F060 Cover, Front Bumper Hole, RH
2015-03 → —
WAR20,ZGR2# —
52128C — Cover, Front Bumper Hole, LH
52128-0F900 Cover, Front Bumper Hole, LH
2009-02 → 2010-07 ended
AUR2#,ZGR2# —
52128-0F900 Cover, Front Bumper Hole, LH
2010-07 → 2011-11 ended
ZGR21 RHD CVT ENTRY —
52128-0F900 Cover, Front Bumper Hole, LH
2010-07 → 2012-11 ended
ZGR21 E;AUR2#,ZGR20;ZGR21 6F ENTRY;ZGR21 +3 —
52521A — Clip(FOR FRONT BUMPER RETAINER)
90467-05063-C0 note Clip(FOR FRONT BUMPER RETAINER)
2009-02 → 2010-07 ended
AUR2#,ZGR2# —
90467-05063-C0 note Clip(FOR FRONT BUMPER RETAINER)
2010-07 → 2011-11 ended
ZGR21 RHD CVT ENTRY —
90467-05063-C0 note Clip(FOR FRONT BUMPER RETAINER)
2010-07 → 2012-11 ended
ZGR21 E;AUR2#,ZGR20;ZGR21 6F ENTRY;ZGR21 +3 —
90467-05063-C0 note Clip(FOR FRONT BUMPER RETAINER)
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# —
90467-05063-C0 note Clip(FOR FRONT BUMPER RETAINER)
2015-03 → 2017-10 ended
WAR20,ZGR2# —
53112E — Grille, Radiator, Lower NO.1
53112-0F040 note Grille, Radiator, Lower NO.1
2009-02 → 2010-07 ended
AUR2#,ZGR2# —
53112-0F040 note Grille, Radiator, Lower NO.1
2010-07 → 2012-11 ended
ZGR21 E;AUR2#,ZGR20;ZGR21 6F ENTRY;ZGR21 +3 —
53112-0F040 note Grille, Radiator, Lower NO.1
2010-07 → 2011-11 ended
ZGR21 RHD CVT ENTRY —
53112-0F060 note Grille, Radiator, Lower NO.1
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# —
53112-0F080 note Grille, Radiator, Lower NO.1
2012-11 → 2015-03 ended
ZGR2# LHD E —
53112-0F080 note Grille, Radiator, Lower NO.1
2012-11 → 2015-03 ended
ZGR2# LHD E —
53112-0F080 note Grille, Radiator, Lower NO.1
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# LHD E —
53112-0F080 note Grille, Radiator, Lower NO.1
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# LHD E —
53112-0F902 note Grille, Radiator, Lower NO.1
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# E —
53112-0F902 note Grille, Radiator, Lower NO.1
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# E —
53112-0F902 note Grille, Radiator, Lower NO.1
2012-11 → 2015-03 ended
ZGR2# LHD E —
53112-0F902 note Grille, Radiator, Lower NO.1
2012-11 → 2015-03 ended
ZGR2# LHD E —
53112-0F909 note Grille, Radiator, Lower NO.1
2012-11 → 2015-03 ended
ZGR2# LHD E —
53112-0F909 note Grille, Radiator, Lower NO.1
2012-11 → 2015-03 ended
ZGR2# LHD E —
53112-0F909 note Grille, Radiator, Lower NO.1
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# LHD E —
53112-0F909 note Grille, Radiator, Lower NO.1
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# LHD E —
53112-0F060 note Grille, Radiator, Lower NO.1
2015-03 → 2017-10 ended
WAR20,ZGR2# —
53112-0F080 note Grille, Radiator, Lower NO.1
2015-03 → 2017-10 ended
WAR20,ZGR2# LHD E —
53112-0F080 note Grille, Radiator, Lower NO.1
2015-03 → 2017-10 ended
WAR20,ZGR2# LHD E —
53112-0F080 note Grille, Radiator, Lower NO.1
2015-03 → 2016-01 ended
ZGR2# LHD E —
53112-0F080 note Grille, Radiator, Lower NO.1
2015-03 → 2016-01 ended
ZGR2# LHD E —
53112-0F902 note Grille, Radiator, Lower NO.1
2015-03 → 2016-01 ended
ZGR2# LHD E —
53112-0F902 note Grille, Radiator, Lower NO.1
2015-03 → 2017-10 ended
WAR20,ZGR2# E —
53112-0F902 note Grille, Radiator, Lower NO.1
2015-03 → 2017-10 ended
WAR20,ZGR2# E —
53112-0F902 note Grille, Radiator, Lower NO.1
2015-03 → 2016-01 ended
ZGR2# LHD E —
53112-0F909 note Grille, Radiator, Lower NO.1
2015-03 → 2016-01 ended
ZGR2# LHD E —
53112-0F909 note Grille, Radiator, Lower NO.1
2015-03 → 2016-01 ended
ZGR2# LHD E —
53112-0F909 note Grille, Radiator, Lower NO.1
2015-03 → 2017-10 ended
WAR20,ZGR2# LHD E —
53112-0F909 note Grille, Radiator, Lower NO.1
2015-03 → 2017-10 ended
WAR20,ZGR2# LHD E —
53395E — Seal, Hood TO Front End Panel
53395-0F010 Seal, Hood TO Front End Panel
2009-02 → 2010-07 ended
AUR2#,ZGR2# —
53395-0F010 Seal, Hood TO Front End Panel
2010-07 → 2011-11 ended
ZGR21 RHD CVT ENTRY —
53395-0F010 Seal, Hood TO Front End Panel
2010-07 → 2012-11 ended
ZGR21 E;AUR2#,ZGR20;ZGR21 6F ENTRY;ZGR21 +3 —
53395-0F030 Seal, Hood TO Front End Panel
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# —
53395-0F030 Seal, Hood TO Front End Panel
2015-03 → —
WAR20,ZGR2# —
81481E — Cover, Fog Lamp, RH
81481-0F010 Cover, Fog Lamp, RH
2009-02 → 2010-07 ended
AUR20,ZGR2# ENTRY —
81481-0F020 Cover, Fog Lamp, RH
2009-02 → 2010-07 ended
AUR2#,ZGR2# E —
81481-0F020 note Cover, Fog Lamp, RH
2009-02 → 2010-07 ended
AUR20,ZGR2# ENTRY —
81481-0F020 note Cover, Fog Lamp, RH
2009-02 → 2010-07 ended
AUR20,ZGR2# ENTRY —
81481-0F020 note Cover, Fog Lamp, RH
2009-02 → 2010-07 ended
ZGR20 LHD ENTRY —
81481-0F020 note Cover, Fog Lamp, RH
2009-02 → 2010-07 ended
ZGR20 LHD ENTRY —
81481-0F010 Cover, Fog Lamp, RH
2010-07 → 2011-11 ended
ZGR21 RHD CVT ENTRY —
81481-0F010 Cover, Fog Lamp, RH
2010-07 → 2012-11 ended
AUR20,ZGR2# 6F ENTRY;ZGR21 LHD +2 —
81481-0F020 note Cover, Fog Lamp, RH
2010-07 → 2011-11 ended
ZGR21 RHD CVT ENTRY —
81481-0F020 note Cover, Fog Lamp, RH
2010-07 → 2012-11 ended
AUR20,ZGR2# 6F ENTRY;ZGR21 LHD +2 —
81481-0F020 note Cover, Fog Lamp, RH
2010-07 → 2012-11 ended
AUR20,ZGR2# 6F ENTRY;ZGR21 LHD +2 —
81481-0F020 note Cover, Fog Lamp, RH
2010-07 → 2012-11 ended
ZGR2# LHD ENTRY —
81481-0F020 Cover, Fog Lamp, RH
2010-07 → 2012-11 ended
AUR2#,ZGR2# E —
81481-0F020 note Cover, Fog Lamp, RH
2010-07 → 2011-11 ended
ZGR21 RHD CVT ENTRY —
81481-0F020 note Cover, Fog Lamp, RH
2010-07 → 2012-11 ended
ZGR2# LHD ENTRY —
81481-0F050 Cover, Fog Lamp, RH
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# —
81481-0F060 note Cover, Fog Lamp, RH
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# E —
81481-0F060 note Cover, Fog Lamp, RH
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# LHD E —
81481-0F060 note Cover, Fog Lamp, RH
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# E —
81481-0F060 note Cover, Fog Lamp, RH
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# LHD E —
81481-0F060 note Cover, Fog Lamp, RH
2012-11 → 2015-03 ended
ZGR2# LHD E —
81481-0F060 note Cover, Fog Lamp, RH
2012-11 → 2015-03 ended
ZGR2# LHD E —
81481-0F060 note Cover, Fog Lamp, RH
2012-11 → 2015-03 ended
ZGR2# LHD E —
81481-0F060 note Cover, Fog Lamp, RH
2012-11 → 2015-03 ended
ZGR2# LHD E —
81481-0F050 Cover, Fog Lamp, RH
2015-03 → —
WAR20,ZGR2# —
81481-0F060 note Cover, Fog Lamp, RH
2015-03 → —
WAR20,ZGR2# LHD E —
81481-0F060 note Cover, Fog Lamp, RH
2015-03 → 2016-01 ended
ZGR2# LHD E —
81481-0F060 note Cover, Fog Lamp, RH
2015-03 → —
WAR20,ZGR2# E —
81481-0F060 note Cover, Fog Lamp, RH
2015-03 → —
WAR20,ZGR2# LHD E —
81481-0F060 note Cover, Fog Lamp, RH
2015-03 → 2016-01 ended
ZGR2# LHD E —
81481-0F060 note Cover, Fog Lamp, RH
2015-03 → 2016-01 ended
ZGR2# LHD E —
81481-0F060 note Cover, Fog Lamp, RH
2015-03 → 2016-01 ended
ZGR2# LHD E —
81481-0F060 note Cover, Fog Lamp, RH
2015-03 → —
WAR20,ZGR2# E —
81482C — Cover, Fog Lamp, LH
81482-0F010 Cover, Fog Lamp, LH
2009-02 → 2010-07 ended
AUR20,ZGR2# ENTRY —
81482-0F020 Cover, Fog Lamp, LH
2009-02 → 2010-07 ended
AUR2#,ZGR2# E —
81482-0F020 note Cover, Fog Lamp, LH
2009-02 → 2010-07 ended
AUR20,ZGR2# ENTRY —
81482-0F020 note Cover, Fog Lamp, LH
2009-02 → 2010-07 ended
AUR20,ZGR2# ENTRY —
81482-0F020 note Cover, Fog Lamp, LH
2009-02 → 2010-07 ended
ZGR20 LHD ENTRY —
81482-0F020 note Cover, Fog Lamp, LH
2009-02 → 2010-07 ended
ZGR20 LHD ENTRY —
81482-0F010 Cover, Fog Lamp, LH
2010-07 → 2011-11 ended
ZGR21 RHD CVT ENTRY —
81482-0F010 Cover, Fog Lamp, LH
2010-07 → 2012-11 ended
AUR20,ZGR2# 6F ENTRY;ZGR21 LHD +2 —
81482-0F020 note Cover, Fog Lamp, LH
2010-07 → 2012-11 ended
AUR20,ZGR2# 6F ENTRY;ZGR21 LHD +2 —
81482-0F020 note Cover, Fog Lamp, LH
2010-07 → 2012-11 ended
AUR20,ZGR2# 6F ENTRY;ZGR21 LHD +2 —
81482-0F020 note Cover, Fog Lamp, LH
2010-07 → 2012-11 ended
ZGR2# LHD ENTRY —
81482-0F020 Cover, Fog Lamp, LH
2010-07 → 2012-11 ended
AUR2#,ZGR2# E —
81482-0F020 note Cover, Fog Lamp, LH
2010-07 → 2011-11 ended
ZGR21 RHD CVT ENTRY —
81482-0F020 note Cover, Fog Lamp, LH
2010-07 → 2011-11 ended
ZGR21 RHD CVT ENTRY —
81482-0F020 note Cover, Fog Lamp, LH
2010-07 → 2012-11 ended
ZGR2# LHD ENTRY —
81482-0F030 Cover, Fog Lamp, LH
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# —
81482-0F060 note Cover, Fog Lamp, LH
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# E —
81482-0F060 note Cover, Fog Lamp, LH
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# LHD E —
81482-0F060 note Cover, Fog Lamp, LH
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# LHD E —
81482-0F060 note Cover, Fog Lamp, LH
2012-11 → 2015-03 ended
AUR2#,WAR20,ZGR2# E —
81482-0F060 note Cover, Fog Lamp, LH
2012-11 → 2015-03 ended
ZGR2# LHD E —
81482-0F060 note Cover, Fog Lamp, LH
2012-11 → 2015-03 ended
ZGR2# LHD E —
81482-0F060 note Cover, Fog Lamp, LH
2012-11 → 2015-03 ended
ZGR2# LHD E —
81482-0F060 note Cover, Fog Lamp, LH
2012-11 → 2015-03 ended
ZGR2# LHD E —
81482-0F030 Cover, Fog Lamp, LH
2015-03 → —
WAR20,ZGR2# —
81482-0F060 note Cover, Fog Lamp, LH
2015-03 → 2016-01 ended
ZGR2# LHD E —
81482-0F060 note Cover, Fog Lamp, LH
2015-03 → 2016-01 ended
ZGR2# LHD E —
81482-0F060 note Cover, Fog Lamp, LH
2015-03 → 2016-01 ended
ZGR2# LHD E —
81482-0F060 note Cover, Fog Lamp, LH
2015-03 → 2016-01 ended
ZGR2# LHD E —
81482-0F060 note Cover, Fog Lamp, LH
2015-03 → —
WAR20,ZGR2# E —
81482-0F060 note Cover, Fog Lamp, LH
2015-03 → —
WAR20,ZGR2# LHD E —
81482-0F060 note Cover, Fog Lamp, LH
2015-03 → —
WAR20,ZGR2# E —
81482-0F060 note Cover, Fog Lamp, LH
2015-03 → —
WAR20,ZGR2# LHD E —
No quantity column: the factory catalogue records which parts a vehicle takes, never how many.
