Toyota Verso
2009-02 → 2017-10 · chassis AUR2#,WAR20,ZGR2# · catalogue 157240 · Europe
Supported model
Data version 2018-04

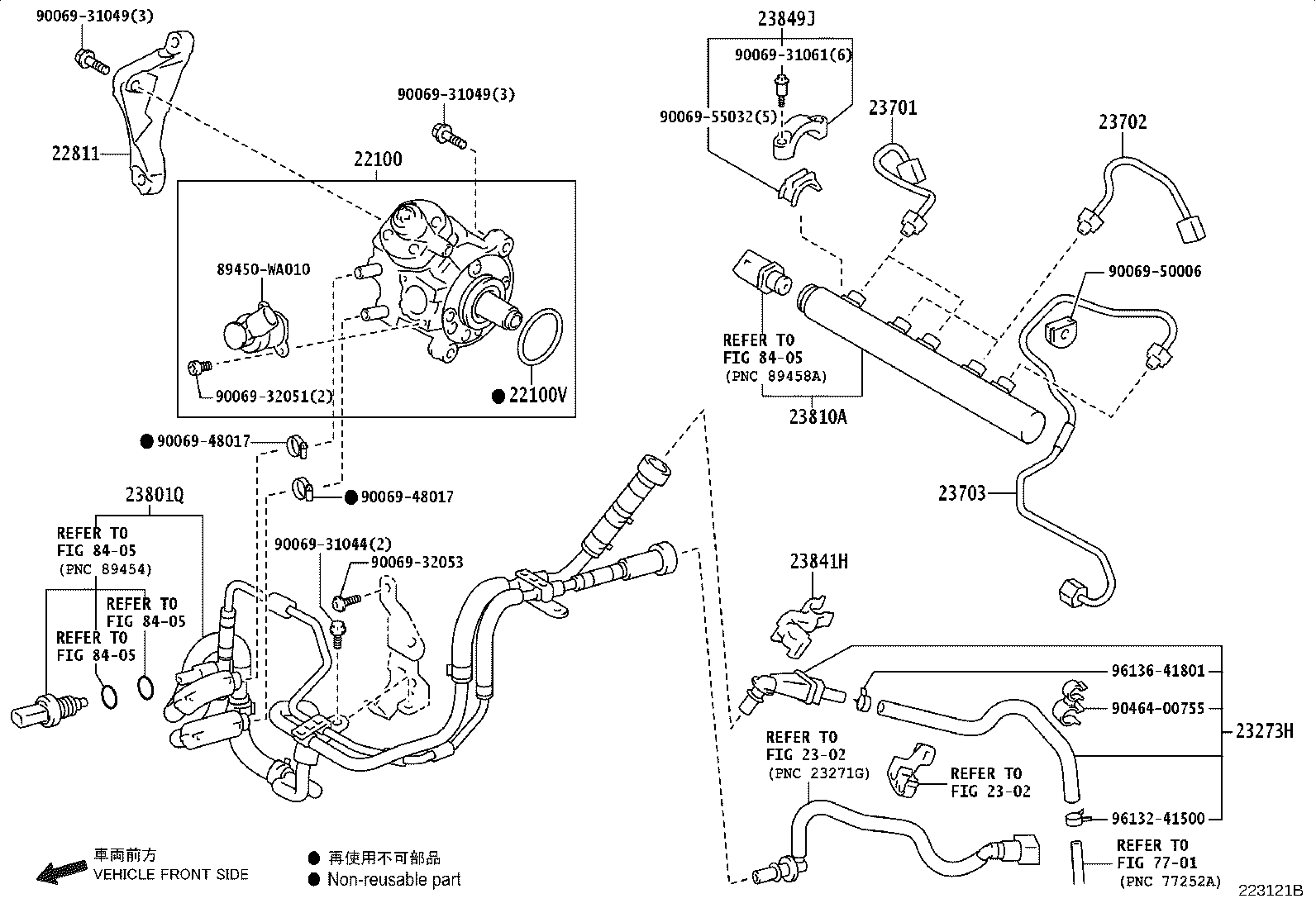

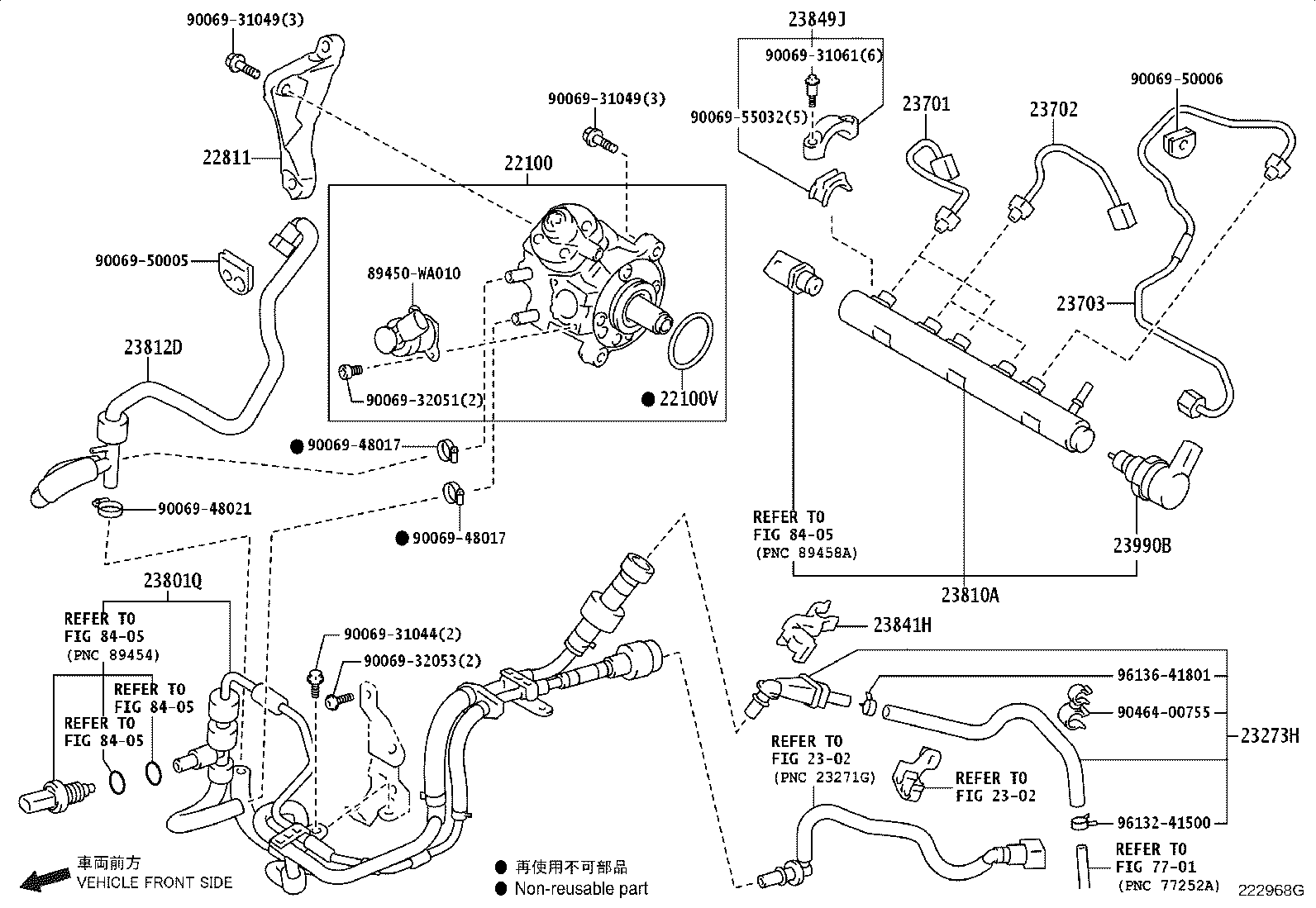

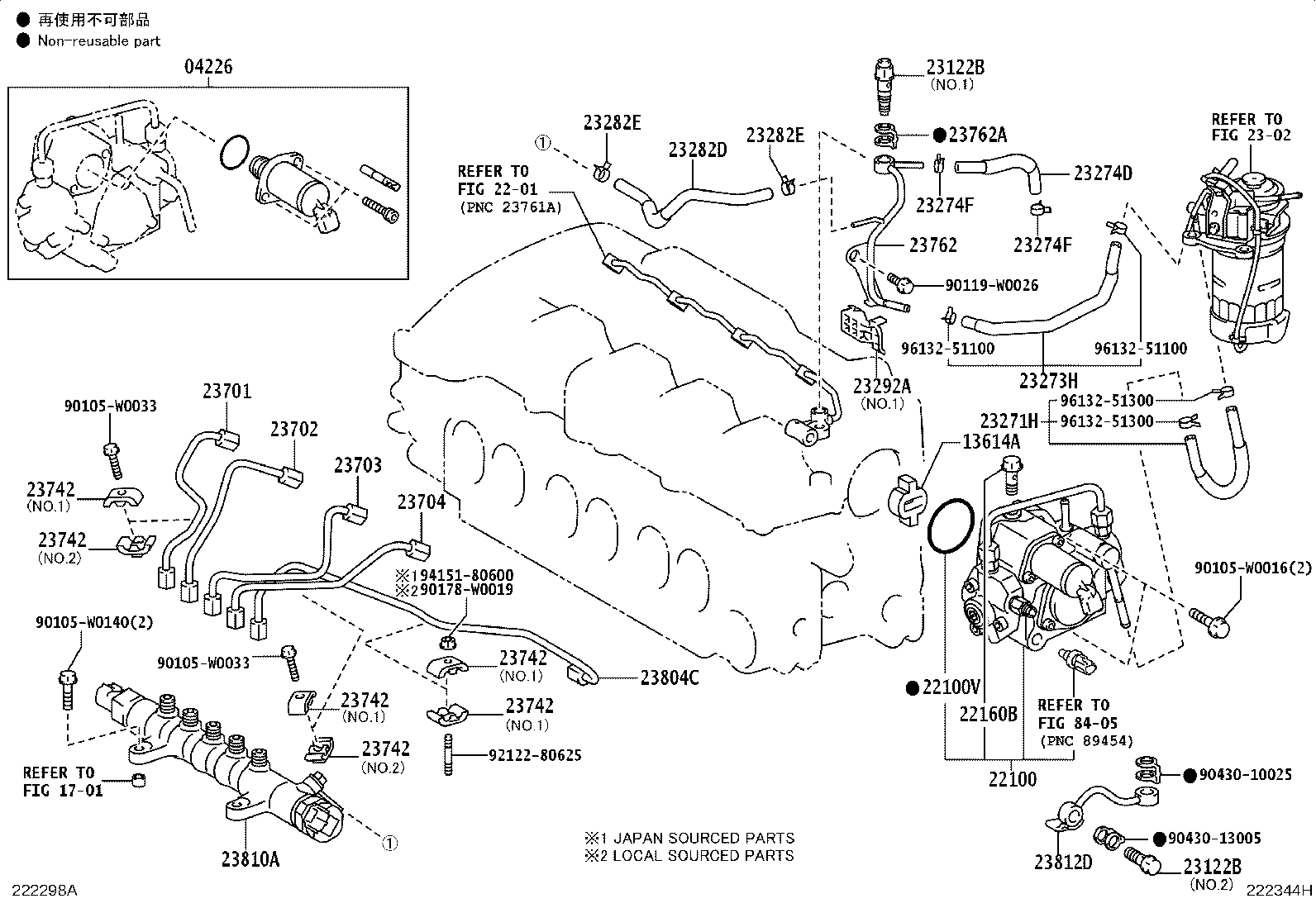

Injection Pump Assembly
29 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 04226 | Valve Kit, Suction Control |
| 13614A | Coupling, Supply Pump Drive, NO.1 |
| 22100 | Pump Assy, Injection OR Supply |
| 22100V | Ring, O(FOR INJECTION PUMP) |
| 22160B | Screw |
| 22811 | Stay, Injection Pump, NO.1 |
| 23122B | Valve, Check |
| 23271H | Hose, Fuel, NO.1 |
| 23273H | Hose, Fuel, NO.2 |
| 23274D | Hose, Fuel, NO.3 |
| 23274F | Clip(FOR FUEL HOSE NO.3) |
| 23282D | Hose, Fuel, NO.4 |
| 23282E | Clip(FOR FUEL HOSE NO.4) |
| 23292A | Protector, Fuel Hose |
| 23701 | Pipe Sub-assy, Injection, NO.1 |
| 23702 | Pipe Sub-assy, Injection, NO.2 |
| 23703 | Pipe Sub-assy, Injection, NO.3 |
| 23704 | Pipe Sub-assy, Injection, NO.4 |
| 23742 | Clamp, Injection Pipe, NO.2 |
| 23762 | Pipe, Nozzle Leakage, NO.2 |
| 23762A | Gasket, Nozzle Leakage Pipe NO.2 |
| 23801Q | Pipe Sub-assy, Fuel Feed |
| 23804C | Pipe Sub-assy, Fuel Inlet |
| 23810A | Rail Assy, Common |
| 23812D | Pipe, Fuel, NO.2 |
| 23841H | Clamp, Fuel Hose |
| 23849J | Support, Fuel Pipe(FOR RAIL ASSY, COMMON) |
| 23901E | Tube Sub-assy, Fuel |
| 23990B | Valve Assy, Pressure Discharge |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
