Toyota Corolla/Trueno
1974-08 → 1981-07 · chassis KE3#,5#,TE3#,47,51 · catalogue 161230 · Europe
Discontinued model
Data version 1981-12

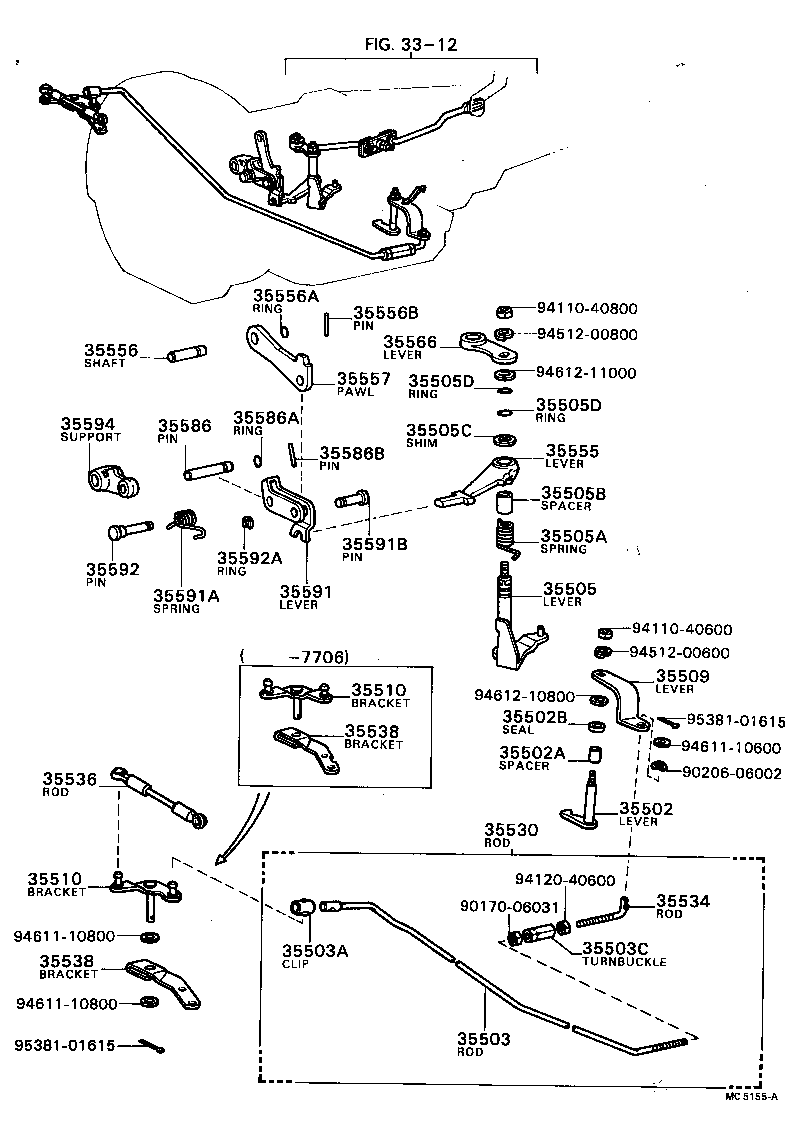

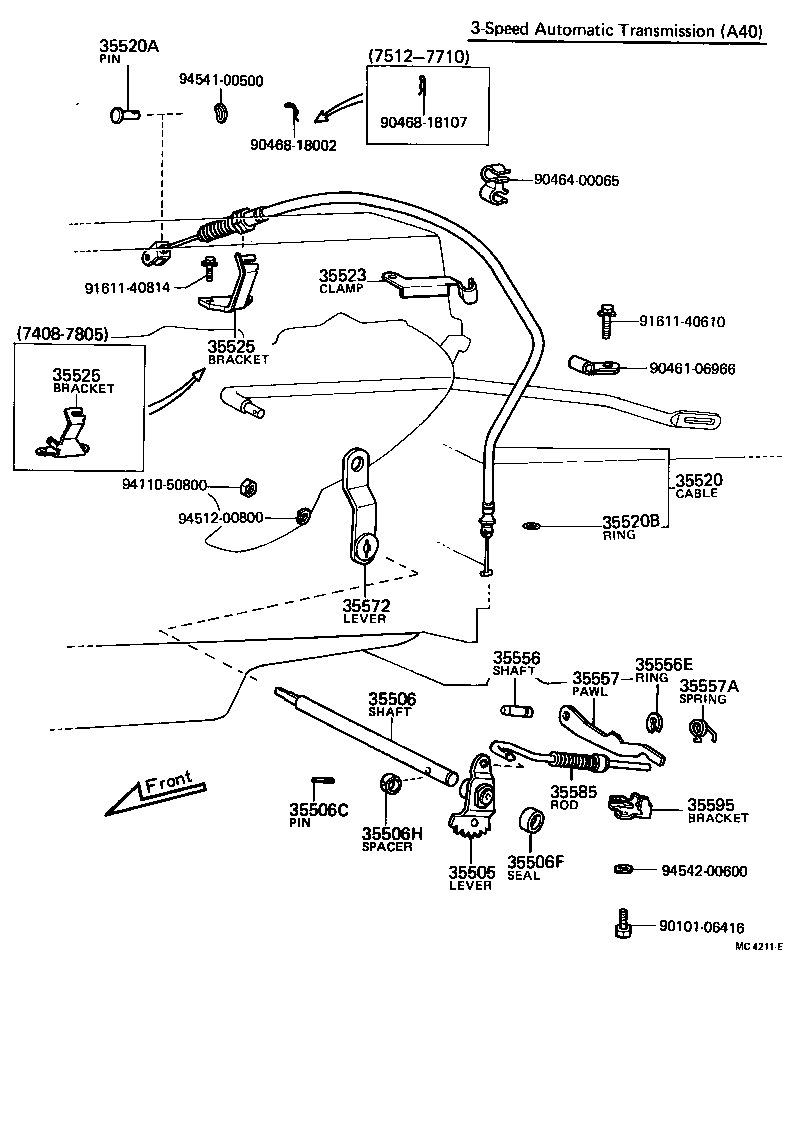

Throttle Link & Valve Lever (ATM)
46 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 35502 | Lever Sub-assy, Throttle Valve |
| 35502A | Spacer (FOR THROTTLE VALVE LEVER) |
| 35502B | Seal, Type K Oil (FOR THROTTLE VALVE LEVER) |
| 35503 | Rod Sub-assy, Throttle Link Connecting, 1ST |
| 35503A | Clip(FOR THROTTLE LINK CONNECTING ROD) |
| 35503C | Turnbuckle(FOR THROTTLE LINK CONNECTING ROD) |
| 35505 | Lever Sub-assy, Manual Valve |
| 35505A | Spring, Torsion (FOR MANUAL VALVE LEVER) |
| 35505B | Spacer (FOR MANUAL VALVE LEVER) |
| 35505C | Shim (FOR MANUAL VALVE LEVER) |
| 35505D | Ring, O (FOR MANUAL VALVE LEVER) |
| 35506 | Shaft Sub-assy, Manual Valve Lever |
| 35506C | Pin, Slotted Spring (FOR MANUAL VALVE LEVER SHAFT) |
| 35506F | Seal, Oil (FOR MANUAL VALVE LEVER SHAFT) |
| 35506H | Spacer (FOR MANUAL VALVE LEVER SHAFT) |
| 35509 | Lever Sub-assy, Throttle Valve, Outer |
| 35510 | Bracket Assy, Throttle Link Bellcrank, NO.2 |
| 35520 | Cable Assy, Throttle |
| 35520A | Pin, Throttle Cable |
| 35520B | Ring, O(FOR THROTTLE CABLE) |
| 35523 | Clamp, Throttle Cable |
| 35525 | Bracket, Throttle Cable |
| 35530 | Rod Assy, Throttle Link |
| 35534 | Rod, Throttle Link Connecting, 1ST |
| 35536 | Rod, Throttle Link Connecting, 3RD |
| 35538 | Bracket, Throttle Link Bellcrank, NO.1 |
| 35555 | Lever, Toggle Operating |
| 35556 | Shaft, Parking Lock Pawl |
| 35556A | Ring, O (FOR PARRING LOCK PAWL SHAFT) |
| 35556B | Pin, Slotted Spring (FOR PARKING LOCK PAWL SHAFT) |
| 35556E | Ring, E (FOR PARKING LOCK PAWL SHAFT) |
| 35557 | Pawl, Parking Lock |
| 35557A | Spring, Torsion (FOR PARKING LOCK PAWL) |
| 35566 | Lever, Manual Valve Control, Outer |
| 35572 | Lever, Transmission Control Shaft, RH |
| 35585 | Rod, Parking Lock |
| 35586 | Pin, Toggle Lever Support |
| 35586A | Ring, O (FOR TOGGLE LEVER SUPPORT PIN) |
| 35586B | Pin, Throtted Spring (FOR TOGGLE LEVER SUPPORT PIN) |
| 35591 | Lever, Toggle |
| 35591A | Spring, Torsion (FOR TOGGLE LEVER) |
| 35591B | Pin (FOR TOGGLE LEVER) |
| 35592 | Pin, Toggle Lever |
| 35592A | Ring, E (FOR TOGGLE LEVER PIN STOPPER) |
| 35594 | Support, Toggle Lever |
| 35595 | Bracket, Parking Lock Pawl |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
