Toyota Corolla Coupe
1983-05 → 1987-07 · chassis AE86 · catalogue 161250 · Europe
Discontinued model
Data version 1987-11

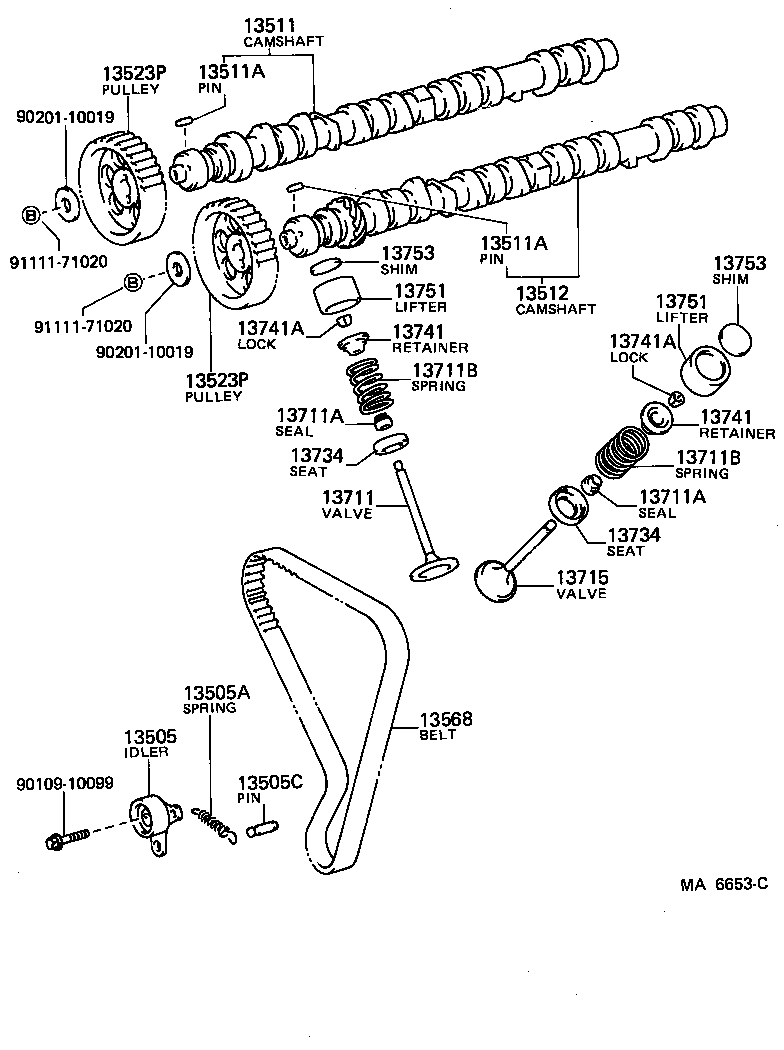

Camshaft & Valve
32 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 13505 | Idler Sub-assy, Timing Belt, NO.1 |
| 13505A | Spring, Tension(FOR IDLER) |
| 13505B | Bolt, Flange (FOR IDLER) |
| 13505C | Pin(FOR IDLER SPRING TENSION) |
| 13508 | Gear Sub-assy, Distributor Drive |
| 13511 | Camshaft |
| 13511A | Pin, Straight(FOR CAMSHAFT KNOCK) |
| 13512 | Camshaft, NO.2 |
| 13523B | Washer, Plate(FOR TIMING GEAR) |
| 13523P | Pulley, Camshaft Timing |
| 13568 | Belt, Timing |
| 13711 | Valve, Intake |
| 13711A | Seal OR Ring, O(FOR VALVE STEM OIL) |
| 13711B | Spring, Compression(FOR INNER) |
| 13711C | Spring, Compression(FOR OUTER) |
| 13711D | Washer, Plate(FOR VALVE SPRING SEAT) |
| 13715 | Valve, Exhaust |
| 13734 | Seat, Valve Spring |
| 13741 | Retainer, Valve Spring |
| 13741A | Lock, Valve Spring Retainer |
| 13751 | Lifter, Valve |
| 13753 | Shim, Valve Adjusting |
| 13801 | Arm Sub-assy, Valve Rocker, NO.1 |
| 13801B | Nut, Hexagon(FOR VALVE ADJUSTING) |
| 13801C | Screw, Valve Adjusting |
| 13801D | Spring, Compression(FOR ROCKER ARM) |
| 13802 | Arm Sub-assy, Valve Rocker, NO.2 |
| 13901 | Shaft Sub-assy, Valve Rocker, NO.1 |
| 13951 | Support, Valve Rocker, NO.1 |
| 13951A | Bolt(FOR ROCKER SUPPORT SET) |
| 13951C | Bolt, Stud(FOR ROCKER SUPPORT) |
| 13952 | Support, Valve Rocker, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
