Toyota Corolla
2013-06 → 2019-01 · chassis NDE180,NRE180,ZRE18# · catalogue 164520 · Europe
Supported model
Data version 2019-04

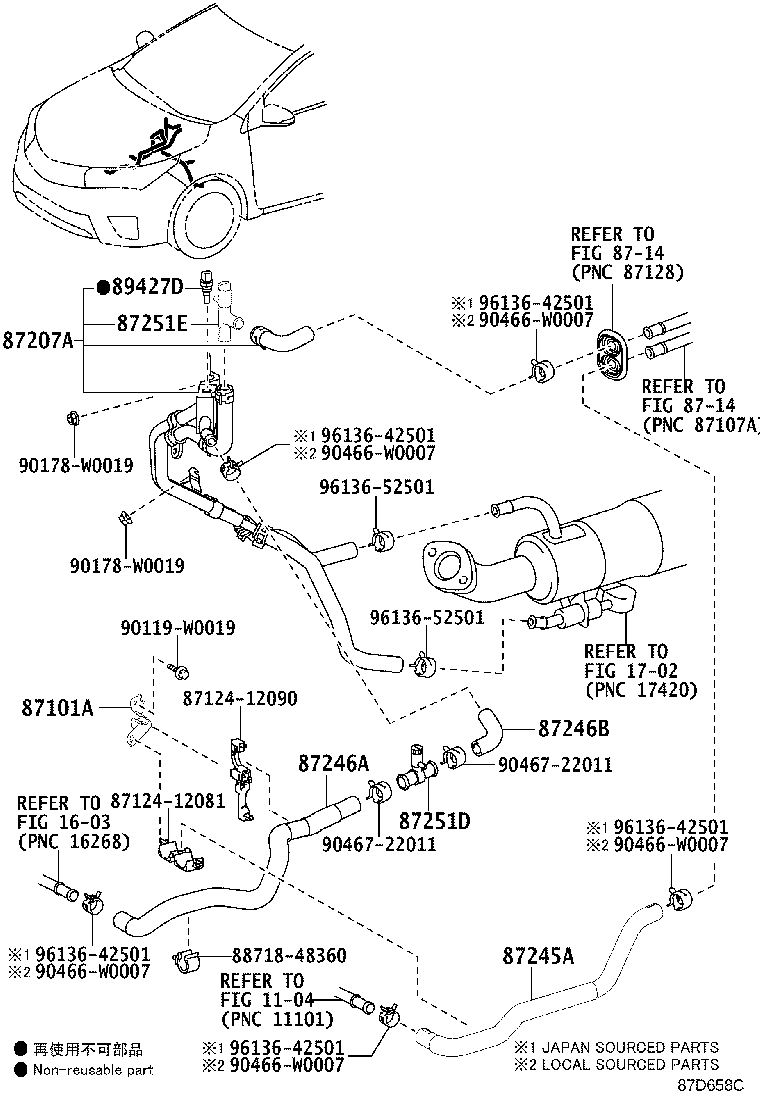

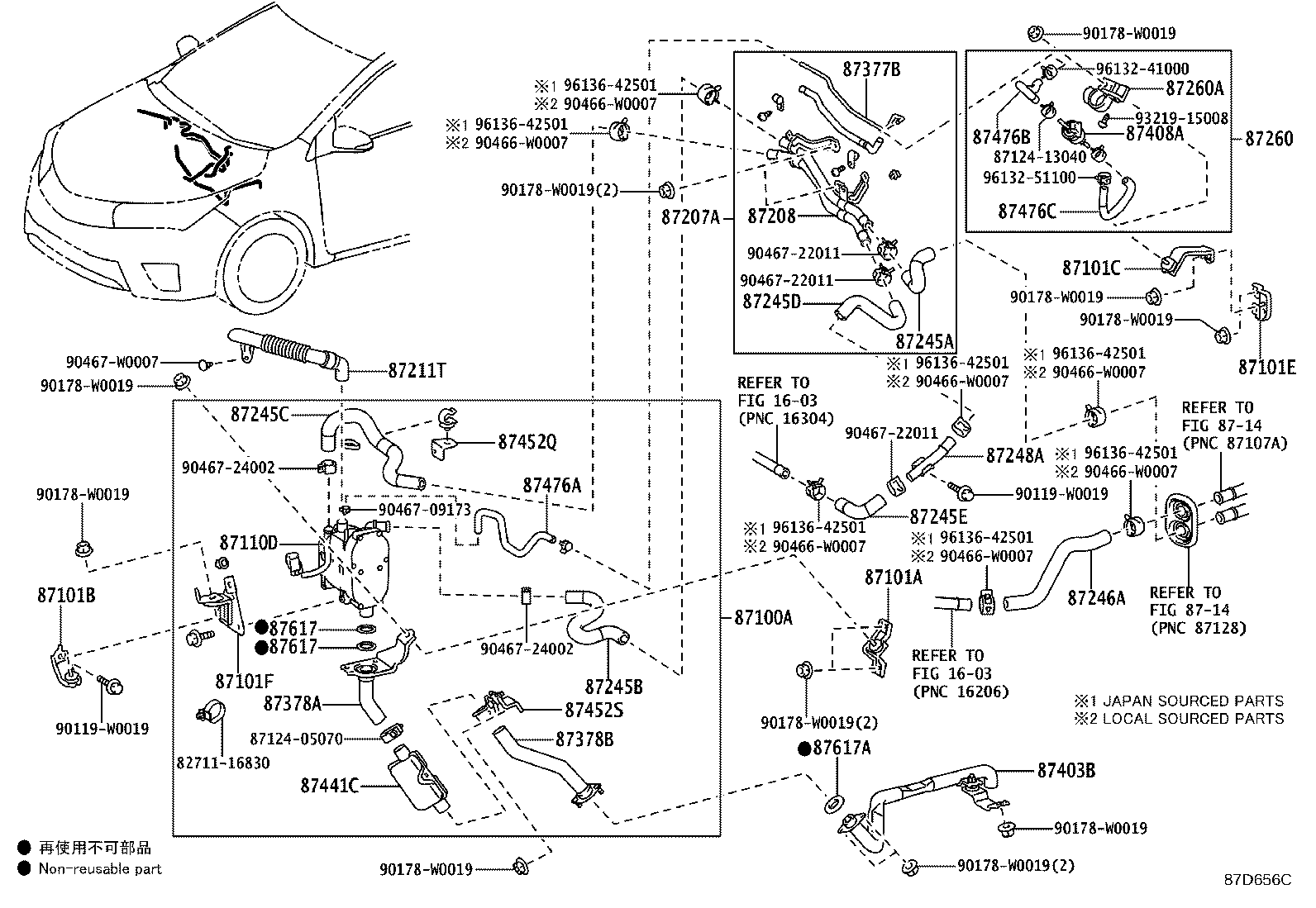

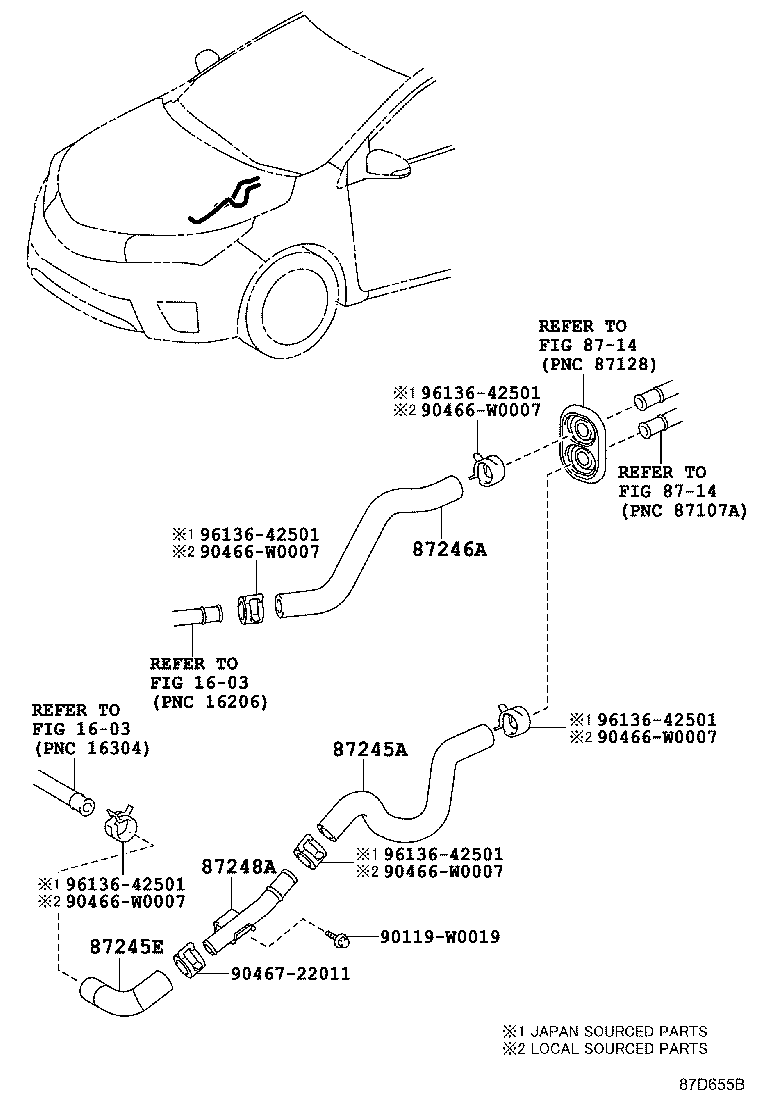

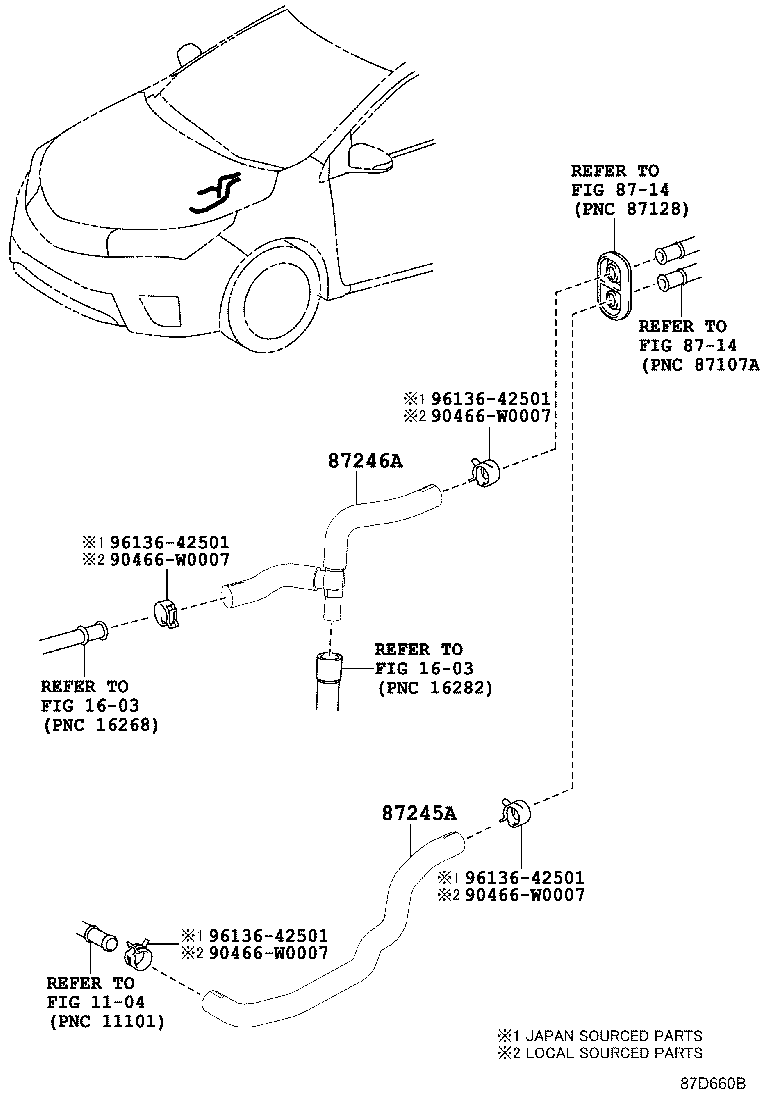

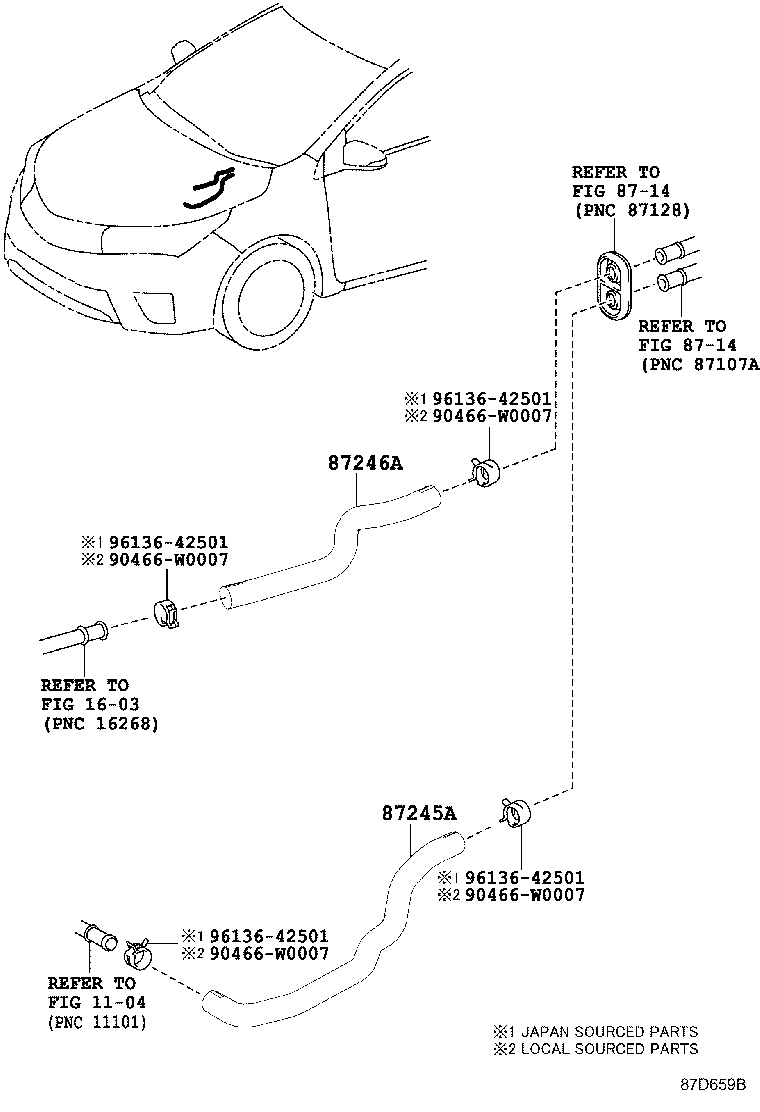

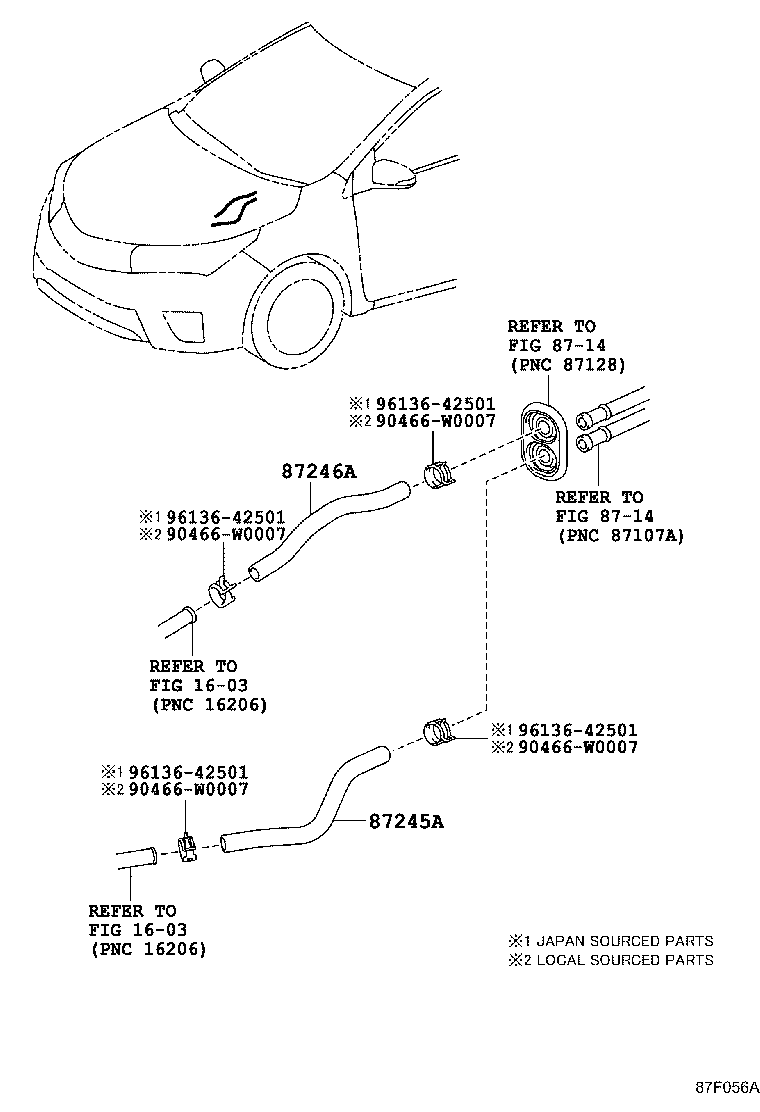

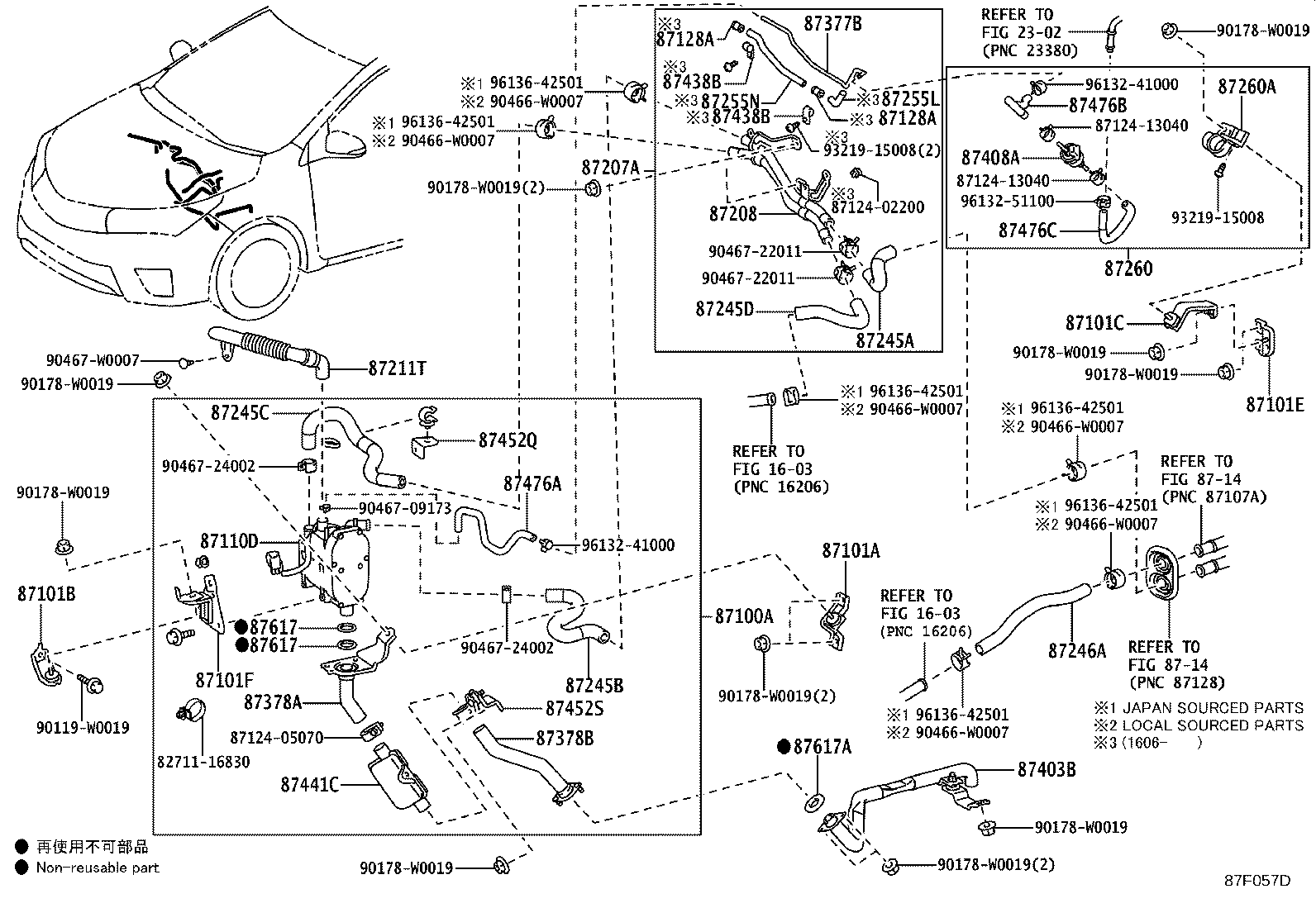

Heating & Air Conditioning - Water Piping
40 part groups · 8 illustrations
Part groups
| PNC | Description |
|---|---|
| 87100A | Heater & Accessory Assy |
| 87101A | Bracket Sub-assy, Heater NO.1 |
| 87101B | Bracket Sub-assy, Heater NO.2 |
| 87101C | Bracket Sub-assy, Heater NO.3 |
| 87101E | Bracket Sub-assy, Heater NO.4 |
| 87101F | Bracket Sub-assy, Heater NO.5 |
| 87110D | Heater Assy |
| 87128A | Grommet, Heater |
| 87207A | Pipe & Hose Sub-assy, Water A |
| 87208 | Pipe Sub-assy, Heater Water |
| 87211T | Duct, Air |
| 87245A | Hose, Heater Water, Inlet A |
| 87245B | Hose, Heater Water, Inlet B |
| 87245C | Hose, Heater Water ,Inlet C |
| 87245D | Hose, Heater Water, Inlet D |
| 87245E | Hose, Heater Water, Inlet E |
| 87246A | Hose, Heater Water, Outlet A |
| 87246B | Hose, Heater Water, Outlet B |
| 87248A | Pipe, Heater Water Inlet, A |
| 87251D | Joint, Water, NO.1 |
| 87251E | Joint, Water, NO.2 |
| 87255L | Pipe, Heater Protector, NO.2 |
| 87255N | Pipe, Heater Protector, NO.1 |
| 87260 | Pump Assy, Heater |
| 87260A | Bracket, Heater Pump |
| 87377B | Pipe, Fuel |
| 87378A | Pipe, Exhaust |
| 87378B | Pipe, Exhaust, NO.2 |
| 87403B | Pipe Sub-assy, Exhaust |
| 87408A | Pump Sub-assy, Fuel |
| 87438B | Bracket, Heater Pipe, C |
| 87441C | Muffler |
| 87452Q | Bracket, Heater, NO.1 |
| 87452S | Bracket, Heater, NO.2 |
| 87476A | Hose, Heater Fuel, NO.1 |
| 87476B | Hose, Heater Fuel, NO.2 |
| 87476C | Hose, Heater Fuel, NO.3 |
| 87617 | Gasket, Heat Exchanger Unit NO.1 |
| 87617A | Gasket, Heat Exchanger Unit NO.2 |
| 89427D | Switch, Temperature |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
