Factory parts data · Europe

Toyota Auris/Hybrid (UKP)

2012-10 → 2018-11 · chassis ADE186,NDE180,NRE18#,WWE185,ZRE185,ZWE186 · catalogue 166520 · Europe

Supported model Data version 2019-04

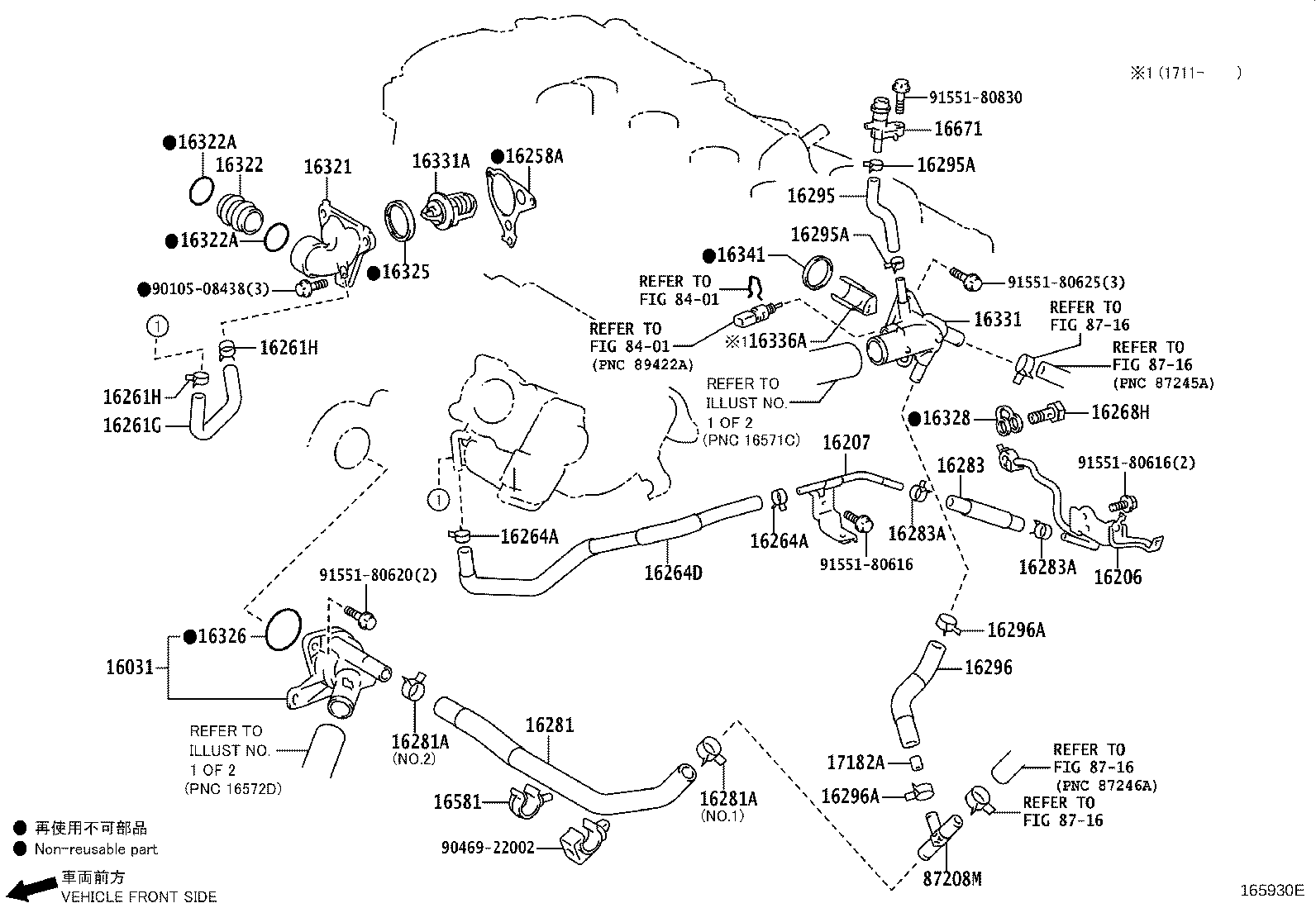

Exploded illustration 165930E 16281A — CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.4) (13 parts) 16281A — CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.4) (13 parts) 8716 — not listed in this catalogue 8716 — not listed in this catalogue 8716 — not listed in this catalogue 8716 — not listed in this catalogue 8401 — not listed in this catalogue 8401 — not listed in this catalogue 16031 — WATER INLET SUB-ASSY, W/THERMOSTAT (3 parts) 16206 — PIPE SUB-ASSY, WATER BY-PASS (4 parts) 16258A — GASKET(FOR HEATER RETURN) (1 parts) 16261G — HOSE, WATER BY-PASS, NO.1 (6 parts) 16261H — CLIP(FOR WATER BY-PASS HOSE NO.1) (11 parts) 16261H — CLIP(FOR WATER BY-PASS HOSE NO.1) (11 parts) 16264A — CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.2) (8 parts) 16264A — CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.2) (8 parts) 16264D — HOSE, WATER BY-PASS, NO.2 (7 parts) 16268H — BOLT, UNION(FOR WATER BY-PASS PIPE) (1 parts) 16296A — CLIP(FOR WATER BY-PASS HOSE NO.8) (4 parts) 17182A — ORIFICE, WATER (1 parts) 16296A — CLIP(FOR WATER BY-PASS HOSE NO.8) (4 parts) 16296 — HOSE, WATER BY-PASS, NO.8 (3 parts) 16281 — HOSE, WATER BY-PASS, NO.4 (11 parts) 16581 — CLAMP, HOSE(FOR WATER HOSE) (12 parts) 87208M — PIPE SUB-ASSY, WATER (1 parts) 16283 — HOSE, WATER BY-PASS, NO.6 (4 parts) 16283A — CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.6) (6 parts) 16283A — CLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.6) (6 parts) 16295 — HOSE, WATER BY-PASS, NO.7 (2 parts) 16295A — CLIP(FOR WATER BY-PASS HOSE NO.7) (2 parts) 16295A — CLIP(FOR WATER BY-PASS HOSE NO.7) (2 parts) 16321 — INLET, WATER (12 parts) 16322 — PIPE, WATER INLET (3 parts) 16322A — RING, O(FOR WATER INLET) (1 parts) 16322A — RING, O(FOR WATER INLET) (1 parts) 16325 — GASKET, WATER INLET HOUSING, NO.1 (7 parts) 16328 — GASKET, WATER INLET PIPE (1 parts) 16331 — OUTLET, WATER (2 parts) 16331A — THERMOSTAT (11 parts) 16341 — GASKET, WATER OUTLET (3 parts) 16336A — INSERT, WATER OUTLET (1 parts) 16671 — VALVE, WATER (1 parts) 9046922002 — not listed in this catalogue 9010508438 — not listed in this catalogue 9155180616 — not listed in this catalogue 9155180616 — not listed in this catalogue 9155180620 — not listed in this catalogue 9155180625 — not listed in this catalogue 9155180830 — not listed in this catalogue 16207 — PIPE SUB-ASSY, WATER BY-PASS, NO.2 (1 parts) 16326 — GASKET, WATER INLET HOUSING, NO.2 (12 parts)
165930E · 38 callouts, 13 unlisted Full size ↗
Dashed callouts are standard fasteners the factory draws but does not list as separate parts — there is no part number behind them.
155 parts on this figure
Part number Description Fitment Price
16031 — Water Inlet Sub-assy, W/Thermostat
16031-37010 Water Inlet Sub-assy, W/Thermostat
2012-10 → 2015-05 ended
2ZRFXE ZWE186 —
16031-37010 Water Inlet Sub-assy, W/Thermostat
2015-05 → —
2ZRFXE ZWE186 —
16031-47030 Water Inlet Sub-assy, W/Thermostat
2015-05 → —
8NRFTS NRE185 —
16206 — Pipe Sub-assy, Water By-pass
16206-33070 Pipe Sub-assy, Water By-pass
2012-10 → 2015-05 ended
1NDTV NDE180 —
16206-33080 Pipe Sub-assy, Water By-pass
2015-05 → 2018-01 ended
1NDTV NDE180 —
16206-33081 Pipe Sub-assy, Water By-pass
2018-01 → —
1NDTV NDE180 —
16206-47010 Pipe Sub-assy, Water By-pass
2015-05 → —
8NRFTS NRE185 —
16207 — Pipe Sub-assy, Water By-pass, NO.2
16207-47010 Pipe Sub-assy, Water By-pass, NO.2
2015-05 → —
8NRFTS NRE185 —
16258A — Gasket(FOR HEATER RETURN)
16258-47010 Gasket(FOR HEATER RETURN)
2015-05 → —
8NRFTS NRE185 —
16261G — Hose, Water By-pass, NO.1
16261-0R070 Hose, Water By-pass, NO.1
2012-10 → —
1ADFTV ADE186 —
16261-0T130 Hose, Water By-pass, NO.1
2012-10 → 2015-05 ended
2ZRFXE ZWE186 —
16261-47020 Hose, Water By-pass, NO.1
2012-10 → 2015-05 ended
1NRFE NRE180 —
16261-0T130 Hose, Water By-pass, NO.1
2015-05 → —
2ZRFXE ZWE186 —
16261-47020 Hose, Water By-pass, NO.1
2015-05 → —
1NRFE NRE180 —
16261-47140 Hose, Water By-pass, NO.1
2015-05 → —
8NRFTS NRE185 —
16261H — Clip(FOR WATER BY-PASS HOSE NO.1)
90466-W0007 note Clip(FOR WATER BY-PASS HOSE NO.1)
2012-10 → 2015-05 ended
2ZRFXE ZWE186 —
90466-W0007 note Clip(FOR WATER BY-PASS HOSE NO.1)
2012-10 → —
1ADFTV ADE186 —
96136-42201 note Clip(FOR WATER BY-PASS HOSE NO.1)
2012-10 → 2015-05 ended
2ZRFXE ZWE186 —
96136-42501 note Clip(FOR WATER BY-PASS HOSE NO.1)
2012-10 → 2015-05 ended
2ZRFXE ZWE186 —
96136-42501 note Clip(FOR WATER BY-PASS HOSE NO.1)
2012-10 → —
1ADFTV ADE186 —
96136-42901 Clip(FOR WATER BY-PASS HOSE NO.1)
2012-10 → 2015-05 ended
1NRFE NRE180 —
90466-W0007 note Clip(FOR WATER BY-PASS HOSE NO.1)
2015-05 → —
2ZRFXE ZWE186 —
96136-41501 Clip(FOR WATER BY-PASS HOSE NO.1)
2015-05 → —
8NRFTS NRE185 —
96136-42201 note Clip(FOR WATER BY-PASS HOSE NO.1)
2015-05 → —
2ZRFXE ZWE186 —
96136-42501 note Clip(FOR WATER BY-PASS HOSE NO.1)
2015-05 → —
2ZRFXE ZWE186 —
96136-42901 Clip(FOR WATER BY-PASS HOSE NO.1)
2015-05 → —
1NRFE NRE180 —
16264A — Clamp OR Clip(FOR WATER BY-PASS HOSE NO.2)
90467-15022 Clamp OR Clip(FOR WATER BY-PASS HOSE NO.2)
2012-10 → —
1ADFTV ADE186 —
96137-41501 Clamp OR Clip(FOR WATER BY-PASS HOSE NO.2)
2012-10 → 2015-05 ended
1ZRFAE,2ZRFXE ZRE185,ZWE186 —
96137-41701 note Clamp OR Clip(FOR WATER BY-PASS HOSE NO.2)
2012-10 → 2015-05 ended
1NDTV NDE180 —
96137-41901 note Clamp OR Clip(FOR WATER BY-PASS HOSE NO.2)
2012-10 → 2015-05 ended
1NDTV NDE180 —
96136-41501 Clamp OR Clip(FOR WATER BY-PASS HOSE NO.2)
2015-05 → —
8NRFTS NRE185 —
96137-41501 Clamp OR Clip(FOR WATER BY-PASS HOSE NO.2)
2015-05 → —
1ZRFAE,2ZRFXE ZRE185,ZWE186 —
96137-41701 note Clamp OR Clip(FOR WATER BY-PASS HOSE NO.2)
2015-05 → —
1NDTV NDE180 —
96137-41901 note Clamp OR Clip(FOR WATER BY-PASS HOSE NO.2)
2015-05 → —
1NDTV NDE180 —
16264D — Hose, Water By-pass, NO.2
16264-0T090 Hose, Water By-pass, NO.2
2012-10 → 2015-05 ended
2ZRFXE ZWE186 —
16264-0Y030 Hose, Water By-pass, NO.2
2012-10 → 2015-05 ended
1NDTV NDE180 —
16264-0Y030 Hose, Water By-pass, NO.2
2012-10 → —
1ADFTV ADE186 —
16264-0T090 Hose, Water By-pass, NO.2
2015-05 → —
2ZRFXE ZWE186 —
16264-0Y030 Hose, Water By-pass, NO.2
2015-05 → 2018-04 ended
1WW WWE185 —
16264-0Y030 Hose, Water By-pass, NO.2
2015-05 → —
1NDTV NDE180 —
16264-47060 Hose, Water By-pass, NO.2
2015-05 → —
8NRFTS NRE185 —
16268H — Bolt, Union(FOR WATER BY-PASS PIPE)
90401-14003 Bolt, Union(FOR WATER BY-PASS PIPE)
2015-05 → —
8NRFTS NRE185 —
16281 — Hose, Water By-pass, NO.4
16281-0N070 note Hose, Water By-pass, NO.4
2012-10 → 2015-04 ended
1NDTV NDE180 —
16281-0N070 Hose, Water By-pass, NO.4
2015-04 → 2015-05 ended
1NDTV NDE180 —
16281-0R010 note Hose, Water By-pass, NO.4
2012-10 → —
1ADFTV ADE186 —
16281-0R030 note Hose, Water By-pass, NO.4
2012-10 → —
1ADFTV ADE186 —
16281-0T100 Hose, Water By-pass, NO.4
2012-10 → 2015-05 ended
2ZRFXE ZWE186 —
16281-33030 note Hose, Water By-pass, NO.4
2012-10 → 2015-04 ended
1NDTV NDE180 —
16281-0N070 note Hose, Water By-pass, NO.4
2015-05 → —
1NDTV NDE180 —
16281-0T100 Hose, Water By-pass, NO.4
2015-05 → —
2ZRFXE ZWE186 —
16281-0Y040 Hose, Water By-pass, NO.4
2015-05 → —
8NRFTS NRE185 CVT —
16281-33030 note Hose, Water By-pass, NO.4
2015-05 → —
1NDTV NDE180 —
16281-47060 Hose, Water By-pass, NO.4
2015-05 → —
8NRFTS NRE185 6F —
16281A — Clamp OR Clip(FOR WATER BY-PASS HOSE NO.4)
90467-21010 note Clamp OR Clip(FOR WATER BY-PASS HOSE NO.4)
2012-10 → —
1ADFTV ADE186 —
96134-52100 note Clamp OR Clip(FOR WATER BY-PASS HOSE NO.4)
2012-10 → —
1ADFTV ADE186 —
96136-41501 Clamp OR Clip(FOR WATER BY-PASS HOSE NO.4)
2012-10 → 2015-05 ended
1NDTV NDE180 —
96136-41901 note Clamp OR Clip(FOR WATER BY-PASS HOSE NO.4)
2012-10 → 2015-05 ended
2ZRFXE ZWE186 —
96136-42201 note Clamp OR Clip(FOR WATER BY-PASS HOSE NO.4)
2012-10 → —
1ADFTV ADE186 —
96137-41701 note Clamp OR Clip(FOR WATER BY-PASS HOSE NO.4)
2012-10 → 2015-05 ended
2ZRFXE ZWE186 —
90466-W0007 note Clamp OR Clip(FOR WATER BY-PASS HOSE NO.4)
2015-05 → —
8NRFTS NRE185 —
96136-41501 Clamp OR Clip(FOR WATER BY-PASS HOSE NO.4)
2015-05 → —
1NDTV NDE180 —
96136-41901 note Clamp OR Clip(FOR WATER BY-PASS HOSE NO.4)
2015-05 → —
2ZRFXE ZWE186 —
96136-42201 note Clamp OR Clip(FOR WATER BY-PASS HOSE NO.4)
2015-05 → —
8NRFTS NRE185 CVT —
96136-42501 note Clamp OR Clip(FOR WATER BY-PASS HOSE NO.4)
2015-05 → —
8NRFTS NRE185 CVT —
96136-42501 note Clamp OR Clip(FOR WATER BY-PASS HOSE NO.4)
2015-05 → —
8NRFTS NRE185 6F —
96137-41701 note Clamp OR Clip(FOR WATER BY-PASS HOSE NO.4)
2015-05 → —
2ZRFXE ZWE186 —
16283 — Hose, Water By-pass, NO.6
16283-0N010 Hose, Water By-pass, NO.6
2012-10 → 2015-05 ended
1NDTV NDE180 —
16283-0R010 Hose, Water By-pass, NO.6
2012-10 → —
1ADFTV ADE186 —
16283-0N010 Hose, Water By-pass, NO.6
2015-05 → —
1NDTV NDE180 —
16283-47040 Hose, Water By-pass, NO.6
2015-05 → —
8NRFTS NRE185 —
16283A — Clamp OR Clip(FOR WATER BY-PASS HOSE NO.6)
90466-W0007 note Clamp OR Clip(FOR WATER BY-PASS HOSE NO.6)
2012-10 → 2015-05 ended
1NDTV NDE180 —
96136-41501 Clamp OR Clip(FOR WATER BY-PASS HOSE NO.6)
2012-10 → —
1ADFTV ADE186 —
96136-42501 note Clamp OR Clip(FOR WATER BY-PASS HOSE NO.6)
2012-10 → 2015-05 ended
1NDTV NDE180 —
90466-W0007 note Clamp OR Clip(FOR WATER BY-PASS HOSE NO.6)
2015-05 → —
1NDTV NDE180 —
96136-41501 Clamp OR Clip(FOR WATER BY-PASS HOSE NO.6)
2015-05 → —
8NRFTS NRE185 —
96136-42501 note Clamp OR Clip(FOR WATER BY-PASS HOSE NO.6)
2015-05 → —
1NDTV NDE180 —
16295 — Hose, Water By-pass, NO.7
16295-0R010 Hose, Water By-pass, NO.7
2012-10 → —
1ADFTV ADE186 —
16295-47030 Hose, Water By-pass, NO.7
2015-05 → —
8NRFTS NRE185 —
16295A — Clip(FOR WATER BY-PASS HOSE NO.7)
96136-41501 Clip(FOR WATER BY-PASS HOSE NO.7)
2012-10 → —
1ADFTV ADE186 —
90467-15022 Clip(FOR WATER BY-PASS HOSE NO.7)
2015-05 → —
8NRFTS NRE185 —
16296 — Hose, Water By-pass, NO.8
16296-0R020 Hose, Water By-pass, NO.8
2014-02 → —
1ADFTV ADE186 —
16296-26020 Hose, Water By-pass, NO.8
2012-10 → 2014-02 ended
1ADFTV ADE186 —
16296-47020 Hose, Water By-pass, NO.8
2015-05 → —
8NRFTS NRE185 6F —
16296A — Clip(FOR WATER BY-PASS HOSE NO.8)
90467-15022 note Clip(FOR WATER BY-PASS HOSE NO.8)
2014-02 → —
1ADFTV ADE186 —
96136-41501 note Clip(FOR WATER BY-PASS HOSE NO.8)
2012-10 → 2014-02 ended
1ADFTV ADE186 —
96136-41501 note Clip(FOR WATER BY-PASS HOSE NO.8)
2014-02 → —
1ADFTV ADE186 —
96136-52101 Clip(FOR WATER BY-PASS HOSE NO.8)
2015-05 → —
8NRFTS NRE185 6F —
16321 — Inlet, Water
16321-0R020 note Inlet, Water
2012-10 → —
1ADFTV ADE186 —
16321-0T010 note Inlet, Water
2012-10 → 2015-05 ended
1ZRFAE ZRE185 —
16321-26030 note Inlet, Water
2012-10 → —
1ADFTV ADE186 —
16321-33040 Inlet, Water
2012-10 → 2015-05 ended
1NDTV NDE180 —
16321-37010 note Inlet, Water
2012-10 → 2015-05 ended
1ZRFAE ZRE185 —
16321-47011 Inlet, Water
2012-10 → 2015-05 ended
1NRFE NRE180 —
16321-0T010 note Inlet, Water
2015-05 → —
1ZRFAE ZRE185 —
16321-33040 Inlet, Water
2015-05 → —
1NDTV NDE180 —
16321-37010 note Inlet, Water
2015-05 → —
1ZRFAE ZRE185 —
16321-47011 Inlet, Water
2015-05 → —
1NRFE NRE180 —
16321-47040 Inlet, Water
2015-05 → —
8NRFTS NRE185 —
16321-WA010 Inlet, Water
2015-05 → 2018-04 ended
1WW WWE185 —
16322 — Pipe, Water Inlet
16322-33010 Pipe, Water Inlet
2012-10 → 2015-05 ended
1NDTV NDE180 —
16322-33010 Pipe, Water Inlet
2015-05 → —
1NDTV NDE180 —
16322-47010 Pipe, Water Inlet
2015-05 → —
8NRFTS NRE185 —
16322A — Ring, O(FOR WATER INLET)
96761-35031 Ring, O(FOR WATER INLET)
2015-05 → —
8NRFTS NRE185 —
16325 — Gasket, Water Inlet Housing, NO.1
16325-26011 note Gasket, Water Inlet Housing, NO.1
2012-10 → —
1ADFTV ADE186 —
16325-28010 Gasket, Water Inlet Housing, NO.1
2012-10 → 2015-05 ended
1ZRFAE ZRE185 —
16325-33010 Gasket, Water Inlet Housing, NO.1
2012-10 → 2015-05 ended
1NDTV NDE180 —
16325-62010 note Gasket, Water Inlet Housing, NO.1
2012-10 → —
1ADFTV ADE186 —
16325-28010 Gasket, Water Inlet Housing, NO.1
2015-05 → —
1ZRFAE ZRE185 —
16325-33010 Gasket, Water Inlet Housing, NO.1
2015-05 → —
1NDTV NDE180 —
16325-36040 Gasket, Water Inlet Housing, NO.1
2015-05 → —
8NRFTS NRE185 —
16326 — Gasket, Water Inlet Housing, NO.2
16326-26011 note Gasket, Water Inlet Housing, NO.2
2012-10 → —
1ADFTV ADE186 —
16326-26020 note Gasket, Water Inlet Housing, NO.2
2012-10 → —
1ADFTV ADE186 —
16326-33030 Gasket, Water Inlet Housing, NO.2
2012-10 → 2015-05 ended
1NDTV NDE180 —
16326-37010 Gasket, Water Inlet Housing, NO.2
2012-10 → 2015-05 ended
1ZRFAE ZRE185 —
16326-37020 Gasket, Water Inlet Housing, NO.2
2012-10 → 2015-05 ended
2ZRFXE ZWE186 —
16326-47010 Gasket, Water Inlet Housing, NO.2
2012-10 → 2015-05 ended
1NRFE NRE180 —
16326-33030 Gasket, Water Inlet Housing, NO.2
2015-05 → —
1NDTV NDE180 —
16326-37010 Gasket, Water Inlet Housing, NO.2
2015-05 → —
1ZRFAE ZRE185 —
16326-37020 Gasket, Water Inlet Housing, NO.2
2015-05 → —
2ZRFXE ZWE186 —
16326-47010 Gasket, Water Inlet Housing, NO.2
2015-05 → 2015-09 ended
1NRFE NRE180 —
16326-47020 Gasket, Water Inlet Housing, NO.2
2015-10 → —
1NRFE NRE180 —
16326-47020 Gasket, Water Inlet Housing, NO.2
2015-05 → —
8NRFTS NRE185 —
16328 — Gasket, Water Inlet Pipe
16328-47010 Gasket, Water Inlet Pipe
2015-05 → —
8NRFTS NRE185 —
16331 — Outlet, Water
16331-47050 Outlet, Water
2015-05 → —
8NRFTS NRE185 —
90069-42000 Outlet, Water
2015-05 → 2018-04 ended
1WW WWE185 —
16331A — Thermostat
90916-03125 note Thermostat
2012-10 → —
1ADFTV ADE186 —
90916-03144 note Thermostat
2012-10 → 2015-05 ended
1ZRFAE ZRE185 —
90916-03145 note Thermostat
2012-10 → 2015-05 ended
1ZRFAE ZRE185 —
90916-03147 note Thermostat
2012-10 → 2015-05 ended
1NRFE NRE180 —
90916-A3003 note Thermostat
2014-02 → 2015-05 ended
1ZRFAE ZRE185 —
90916-03144 note Thermostat
2015-05 → —
1ZRFAE ZRE185 —
90916-03145 note Thermostat
2015-05 → —
1ZRFAE ZRE185 —
90916-03147 note Thermostat
2015-05 → —
1NRFE NRE180 —
90916-03154 note Thermostat
2015-05 → —
8NRFTS NRE185 —
90916-A3003 note Thermostat
2015-05 → —
1ZRFAE ZRE185 —
SU004-00002 Thermostat
2015-05 → 2018-04 ended
1WW WWE185 —
16336A — Insert, Water Outlet
16336-47010 Insert, Water Outlet
2017-11 → —
8NRFTS NRE185 —
16341 — Gasket, Water Outlet
16341-33010 Gasket, Water Outlet
2012-10 → 2015-05 ended
1NDTV NDE180 —
16341-33020 Gasket, Water Outlet
2015-05 → —
1NDTV NDE180 —
16341-47030 Gasket, Water Outlet
2015-05 → —
8NRFTS NRE185 —
16581 — Clamp, Hose(FOR WATER HOSE)
16581-0Y010 note Clamp, Hose(FOR WATER HOSE)
2012-10 → 2015-05 ended
1NDTV NDE180 —
16581-21030 note Clamp, Hose(FOR WATER HOSE)
2012-10 → 2015-05 ended
1ZRFAE ZRE185 CVT —
16581-21060 note Clamp, Hose(FOR WATER HOSE)
2012-10 → 2015-05 ended
1ZRFAE ZRE185 CVT —
16581-36020 note Clamp, Hose(FOR WATER HOSE)
2012-10 → 2015-05 ended
1NDTV NDE180 —
16581-36020 Clamp, Hose(FOR WATER HOSE)
2012-10 → —
1ADFTV ADE186 —
90464-00763 note Clamp, Hose(FOR WATER HOSE)
2012-10 → 2015-05 ended
1ZRFAE ZRE185 CVT —
16581-0Y010 note Clamp, Hose(FOR WATER HOSE)
2015-05 → —
1NDTV NDE180 —
16581-21030 note Clamp, Hose(FOR WATER HOSE)
2015-05 → —
1ZRFAE ZRE185 CVT —
16581-21060 note Clamp, Hose(FOR WATER HOSE)
2015-05 → —
1ZRFAE ZRE185 CVT —
16581-36020 note Clamp, Hose(FOR WATER HOSE)
2015-05 → —
1NDTV NDE180 —
16581-47080 Clamp, Hose(FOR WATER HOSE)
2015-05 → —
8NRFTS NRE185 6F —
90464-00763 note Clamp, Hose(FOR WATER HOSE)
2015-05 → —
1ZRFAE ZRE185 CVT —
16671 — Valve, Water
16671-47010 Valve, Water
2015-05 → —
8NRFTS NRE185 —
17182A — Orifice, Water
17182-47020 Orifice, Water
2015-05 → —
8NRFTS NRE185 6F —
87208M — Pipe Sub-assy, Water
87248-52010 Pipe Sub-assy, Water
2015-05 → —
NRE185 6F —
No quantity column: the factory catalogue records which parts a vehicle takes, never how many.
