Toyota Auris/Hybrid (UKP)
2012-10 → 2018-11 · chassis ADE186,NDE180,NRE18#,WWE185,ZRE185,ZWE186 · catalogue 166520 · Europe
Supported model
Data version 2019-04

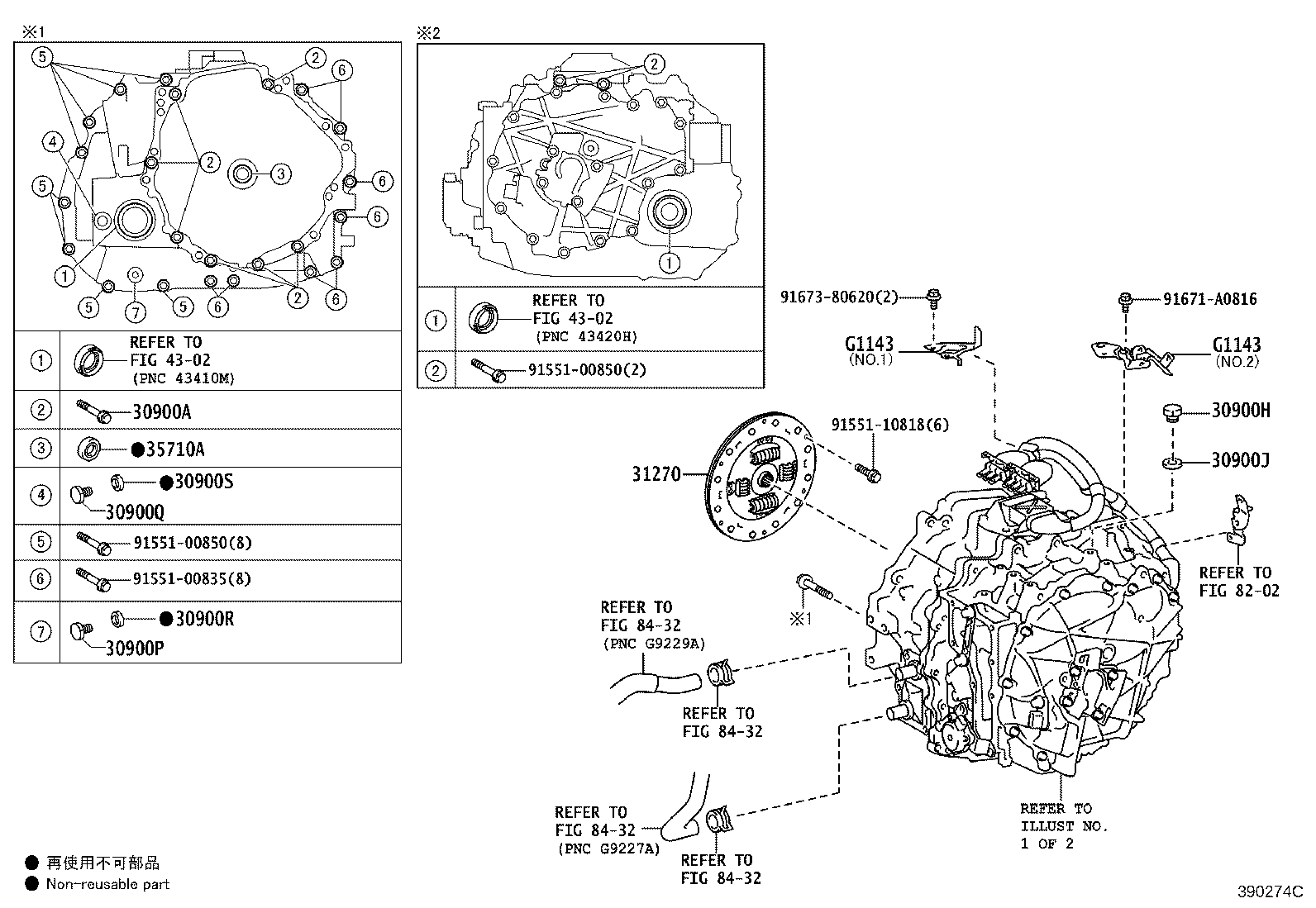

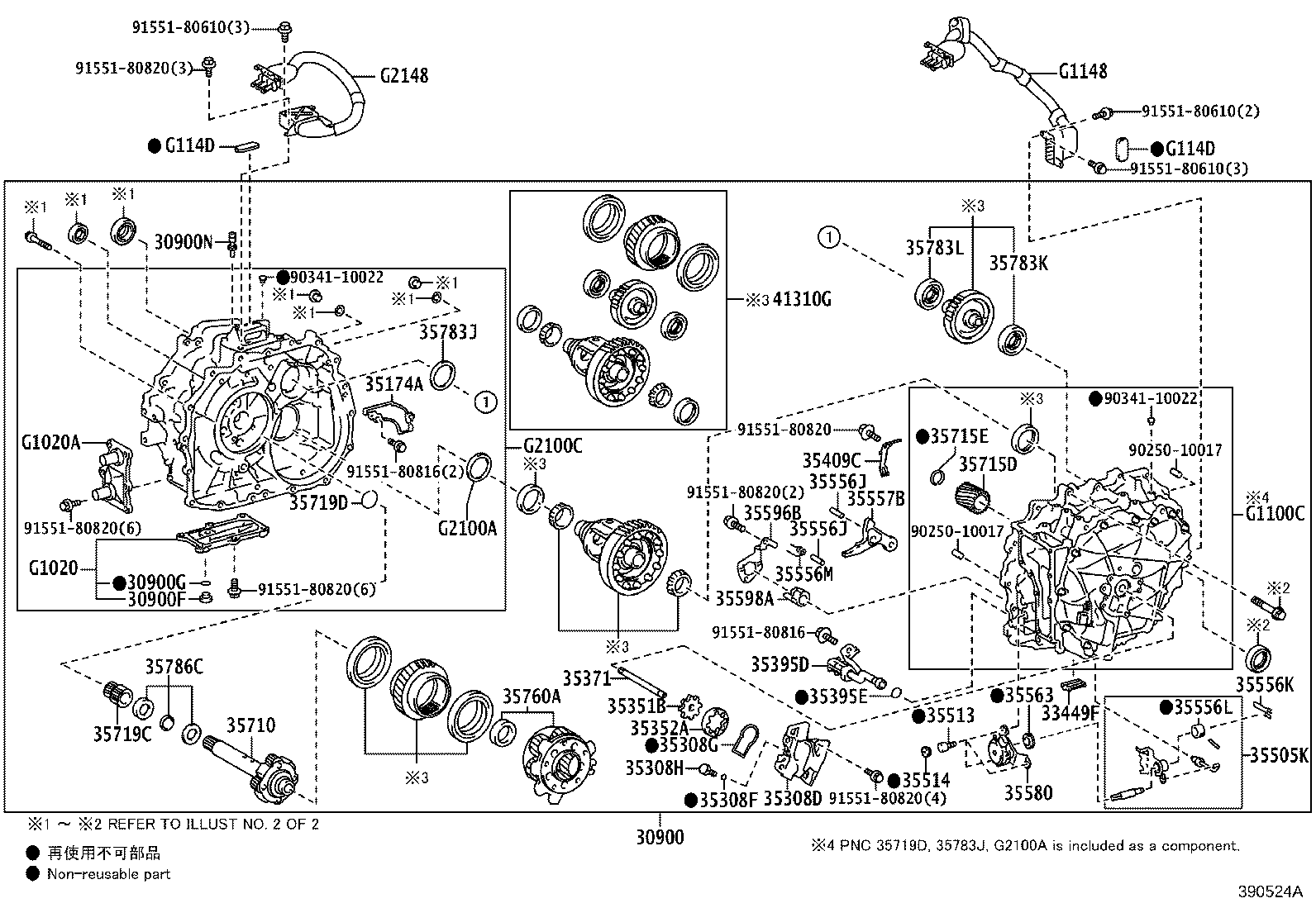

Transaxle Assy(HEV OR BEV OR FCEV)
57 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 30900 | Transaxle Assy, Hybrid Vehicle |
| 30900A | Bolt(FOR HYBRID VEHICLE TRANSAXLE & ENGINE SETTING) |
| 30900F | Plug, W/Head Straight Screw, NO.2(FOR TRANSAXLE HSG & CASE) |
| 30900G | Gasket, NO.2(FOR TRANSAXLE HOUSING & CASE) |
| 30900H | Plug, W/Head Straight Screw, NO.3(FOR TRANSAXLE HSG & CASE) |
| 30900J | Gasket, NO.3(FOR TRANSAXLE HOUSING & CASE) |
| 30900N | Plug, Breather(FOR TRANSAXLE) |
| 30900P | Plug, Drain(HEV) |
| 30900Q | Plug, Filler(HEV) |
| 30900R | Gasket, Drain Plug(HEV) |
| 30900S | Gasket, Filler Plug(HEV) |
| 31270 | Damper Assy, Transmission Input |
| 33449F | Magnet, Transmission NO.1 |
| 35174A | Separator, Transaxle Housing Oil |
| 35308D | Cover Sub-assy, Transmission Oil Pump |
| 35308F | Ring, O, NO.1 (FOR TRANSMISSION OIL PUMP COVER) |
| 35308G | Ring, O, NO.2 (FOR TRANSMISSION OIL PUMP COVER) |
| 35308H | Plug (FOR TRANSMISSION OIL PUMP COVER) |
| 35351B | Rotor, Transaxle Oil Pump Drive |
| 35352A | Rotor, Transmission Oil Pump Driven |
| 35371 | Shaft, Oil Pump Drive |
| 35395D | Strainer, Transmission Oil |
| 35395E | Ring, O(FOR TRANSAXLE OIL STRAINER) |
| 35409C | Spring Sub-assy, Manual Detent |
| 35505K | Lever Sub-assy, Parking Lock, NO.1 |
| 35513 | Bolt, Shift Control Actuator |
| 35514 | Cap, Shift Control Actuator Bolt |
| 35556J | Shaft, Parking Lock Pawl |
| 35556K | Spring, Retainer |
| 35556L | Spacer |
| 35556M | Spring, Torsion |
| 35557B | Pawl, Parking Lock |
| 35563 | Seal, Shift Control Actuator |
| 35580 | Actuator Assy, Shift Control |
| 35596B | Plate, Pawl Stopper |
| 35598A | Sleeve, Parking Lock |
| 35710 | Shaft Assy, Input |
| 35710A | Seal, Type T Oil(FOR INPUT SHAFT) |
| 35715D | Gear, Rear Planetary Sun |
| 35715E | Ring, Shaft Snap(FOR REAR PLANETARY SUN GEAR) |
| 35719C | Gear, Planetary Sun |
| 35719D | Ring, Snap(FOR PLANETARY SUN GEAR) |
| 35760A | Gear Assy, Rear Planetary NO.1 |
| 35783J | Shim(FOR COUNTER DRIVEN GEAR) |
| 35783K | Bearing, Radial Ball, NO.1(FOR COUNTER DRIVEN GEAR) |
| 35783L | Bearing, Radial Ball, NO.2(FOR COUNTER DRIVEN GEAR) |
| 35786C | Race, Thrust Bearing, NO.1 |
| 41310G | Gear Kit, Differential & Counter Driven |
| G1020 | Cover Assy, Motor Water Jacket, NO.1 |
| G1020A | Cover Assy, Motor Water Jacket, NO.2 |
| G1100C | Motor Assy, Hybrid Vehicle |
| G1143 | Bracket, Motor Cable |
| G1148 | Cable, Motor |
| G114D | Cap, Motor Cable Terminal |
| G2100A | Shim(FOR DIFFERENTIAL CASE RH) |
| G2100C | Generator Assy, Hybrid Vehicle |
| G2148 | Cable, Generator |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
