Toyota Corolla
1979-08 → 1987-07 · chassis KE70,AE71,TE7#,CE70 · catalogue 191210 · Europe
Discontinued model
Data version 1988-02

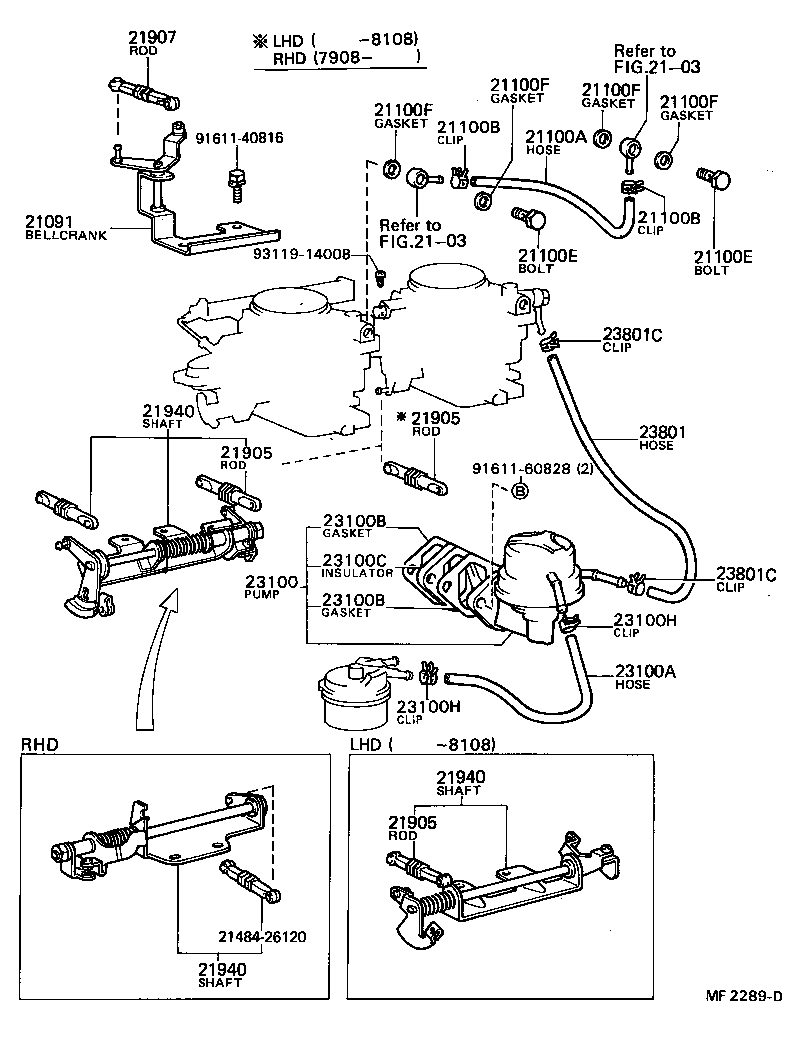

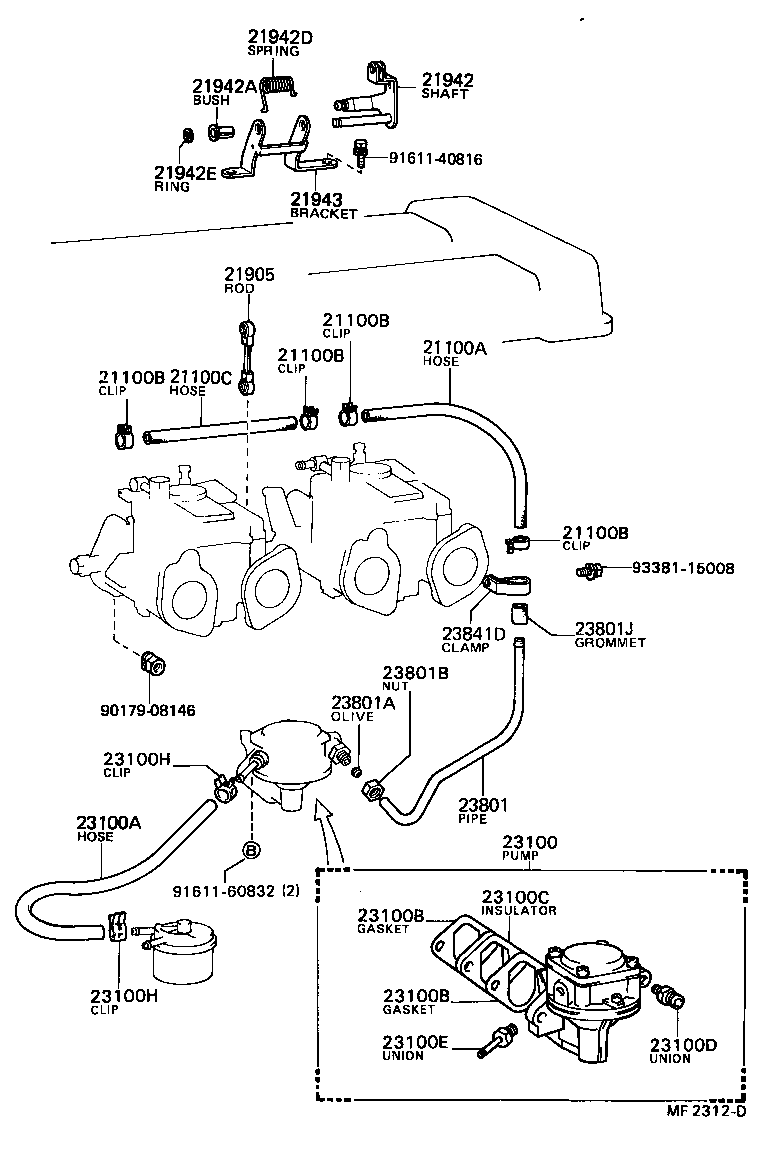

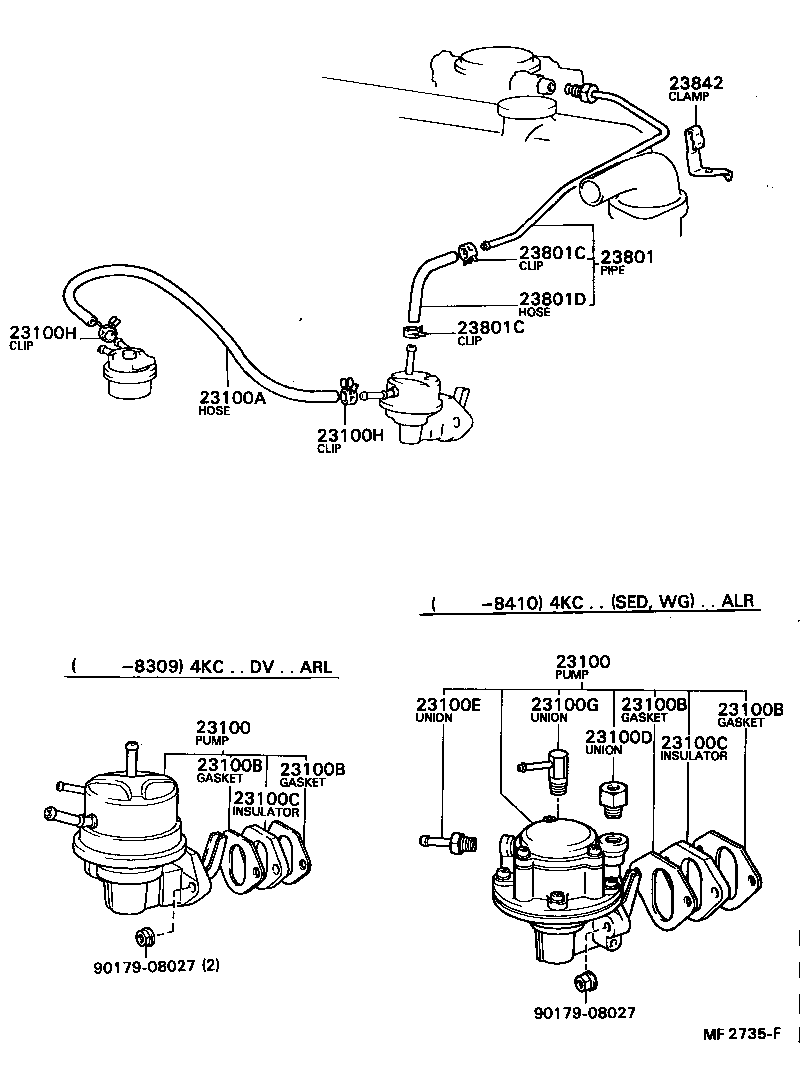

Fuel Pump & Pipe
31 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 21091 | Bellcrank Sub-assy, Accelerator |
| 21100A | Hose(FOR CARBURETOR) |
| 21100B | Clip(FOR CARBURETOR) |
| 21100C | Hose(FOR CARBURETOR TO CARBURETOR) |
| 21100E | Bolt, Carburetor TO Carburetor Hose Union |
| 21100F | Gasket, Carburetor TO Carburetor Hose Union Bolt |
| 21905 | Rod Sub-assy, Accelerator Connecting |
| 21907 | Rod Sub-assy, Choke Connecting |
| 21940 | Shaft Assy, Accelerator Link |
| 21942 | Shaft, Accelerator Link |
| 21942A | Bush(FOR ACCELERATOR LINK SHAFT) |
| 21942D | Spring(FOR ACCELERATOR LINK SHAFT) |
| 21942E | Ring, Snap(FOR ACCELERATOR LINK SHAFT) |
| 21943 | Bracket(FOR ACCELERATOR LINK SHAFT) |
| 23100 | Pump Assy, Fuel |
| 23100A | Hose, Fuel |
| 23100B | Gasket, Fuel Pump |
| 23100C | Insulator, Fuel Pump |
| 23100D | Union, Nipple(FOR FUEL OUTLET) |
| 23100E | Union, Nipple(FOR FUEL INLET) |
| 23100G | Union, Nipple(FOR FUEL RETURN HOSE) |
| 23100H | Clip(FOR FUEL HOSE) |
| 23100P | Hose(FOR FUEL PUMP TO FUEL TUBE) |
| 23801 | Pipe OR Hose Sub-assy, Carburetor Fuel, NO.1 |
| 23801A | Olive(FOR FUEL PIPE) |
| 23801B | Nut, Union(FOR FUEL PIPE) |
| 23801C | Clip(FOR CARBURETOR FUEL HOSE) |
| 23801D | Hose, Fuel Pipe, NO.1 |
| 23801J | Grommet, Fuel Pipe Clamp |
| 23841D | Clamp |
| 23842 | Clamp, Fuel Pipe(HOSE), NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
