Toyota Corolla
1979-08 → 1987-07 · chassis KE70,AE71,TE7#,CE70 · catalogue 191210 · Europe
Discontinued model
Data version 1988-02

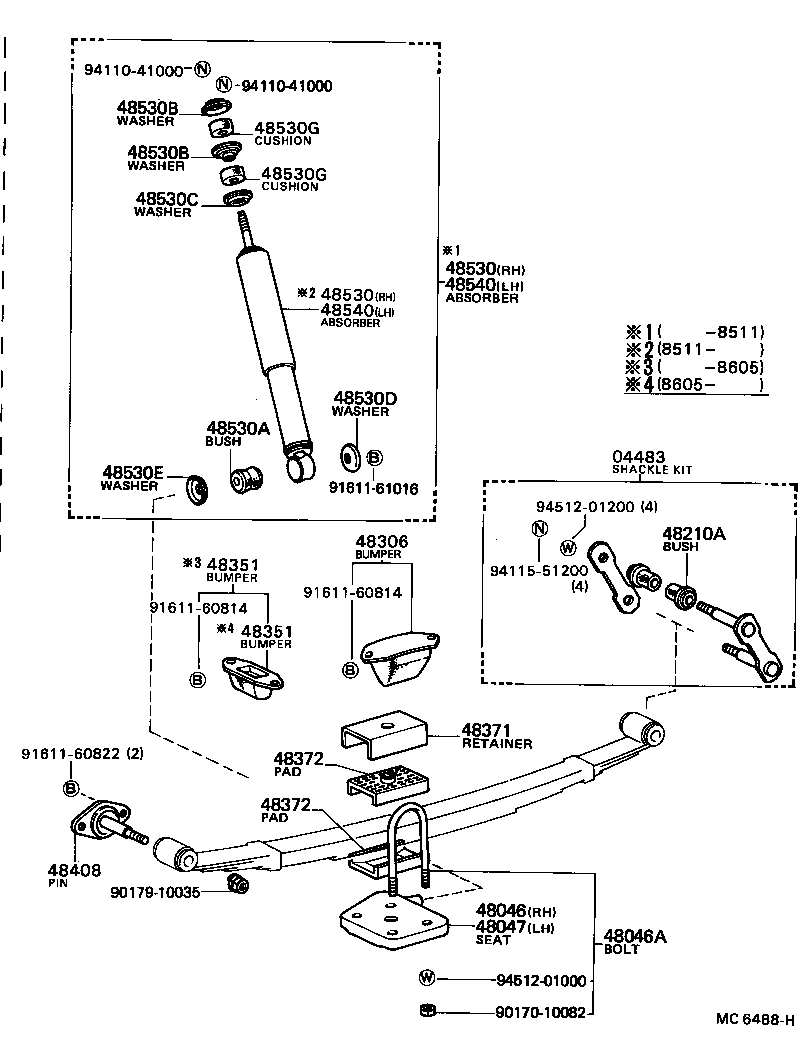

Rear Spring & Shock Absorber
50 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 04483 | Shackle Kit, Rear Spring |
| 48046 | Seat Sub-assy, Spring U Bolt, RH |
| 48046A | Bolt, U(FOR REAR SPRING) |
| 48047 | Seat Sub-assy, Spring U Bolt, LH |

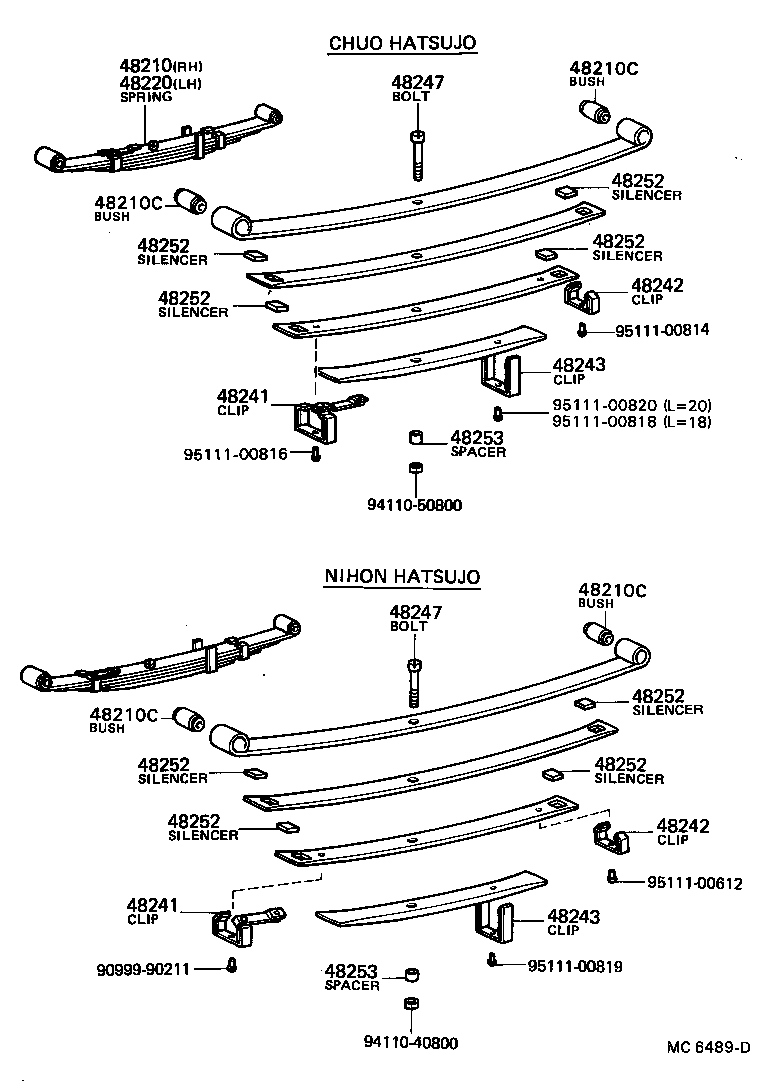

| 48210 | Spring Assy, Rear RH |
| 48210A | Bush(FOR REAR SPRING SHACKLE UPPER) |
| 48210C | Bush(FOR REAR SPRING LEAF) |
| 48220 | Spring Assy, Rear LH |
| 48231 | Spring, Coil, Rear |
| 48241 | Clip, Rear Spring, NO.1 |
| 48242 | Clip, Rear Spring, NO.2 |
| 48243 | Clip, Rear Spring, NO.3 |
| 48247 | Bolt, Rear Spring, Center |
| 48252 | Silencer, Rear Spring |
| 48253 | Spacer, Rear Spring, NO.1 |
| 48257 | Insulator, Rear Coil Spring |
| 48257A | Insulator, Rear Coil Spring, Lower |
| 48306 | Bumper Sub-assy, Rear Spring |
| 48351 | Bumper, Differential Carrier |
| 48371 | Retainer, Rear Spring Pad |
| 48372 | Pad, Rear Spring |
| 48408 | Pin Sub-assy, Spring Bracket |
| 48530 | Absorber Assy, Shock, Rear RH |
| 48530A | Bush(FOR REAR SHOCK ABSORBER) |
| 48530B | Washer, Rear Shock Absorber Cushion, NO.1 |
| 48530C | Washer, Rear Shock Absorber Cushion, NO.2 |
| 48530D | Washer, Rear Shock Absorber Cushion, NO.3 |
| 48530E | Washer, Rear Shock Absorber Cushion, NO.4 |
| 48530G | Cushion, Rear Shock Absorber, NO.1 |
| 48540 | Absorber Assy, Shock, Rear LH |
| 48710 | Arm Assy, Upper Control |
| 48715A | Bolt, Hexagon(FOR UPPER CONTROL ARM) |
| 48720 | Arm Assy, Lower Control, RH |
| 48725A | Bolt(FOR LOWER CONTROL ARM) |
| 48730 | Arm Assy, Lower Control, LH |
| 48740 | Rod Assy, Rear Lateral Control |
| 48745 | Bush, Lateral Control Rod |
| 48745A | Bolt, Hexagon(FOR LATERAL CONTROL ROD) |
| 48745B | Washer, Lateral Control Rod Cushion |
| 48745C | Washer, Lateral Control Rod Cushion |
| 48802 | Link Sub-assy, Stabilizer |
| 48802D | Bush, Stabilizer Link |
| 48802E | Spacer(FOR REAR STABILIZER BAR) |
| 48805 | Bar Sub-assy, Rear Stabilizer |
| 48815R | Bush, Stabilizer(FOR REAR) |
| 48817R | Cushion, Stabilizer(FOR REAR) |
| 48817S | Retainer, Cushion, NO.1(FOR STABILIZER REAR BAR) |
| 48823R | Cover, Stabilizer Link(FOR REAR) |
| 48832R | Bracket, Rear Stabilizer Bar, NO.1 RH |
| 48833R | Bracket, Rear Stabilizer Bar, NO.1 LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
