Toyota Corolla
1979-08 → 1987-07 · chassis KE70,AE71,TE7#,CE70 · catalogue 191210 · Europe
Discontinued model
Data version 1988-02

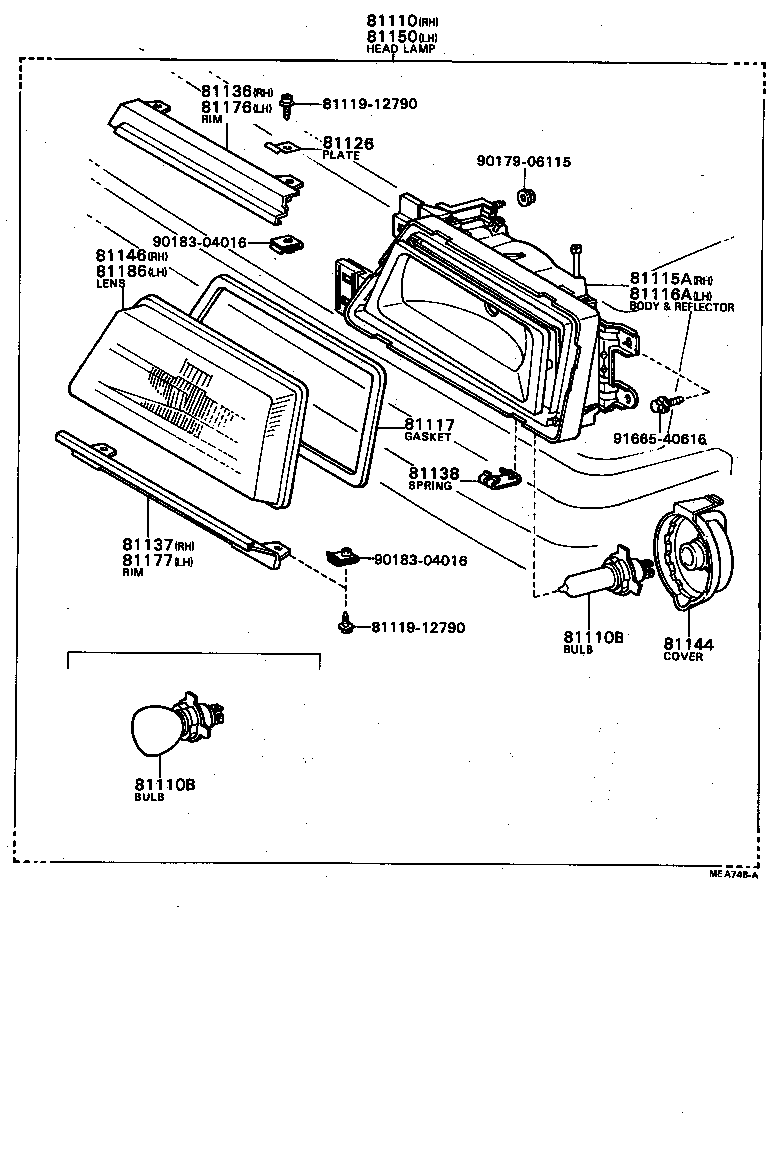

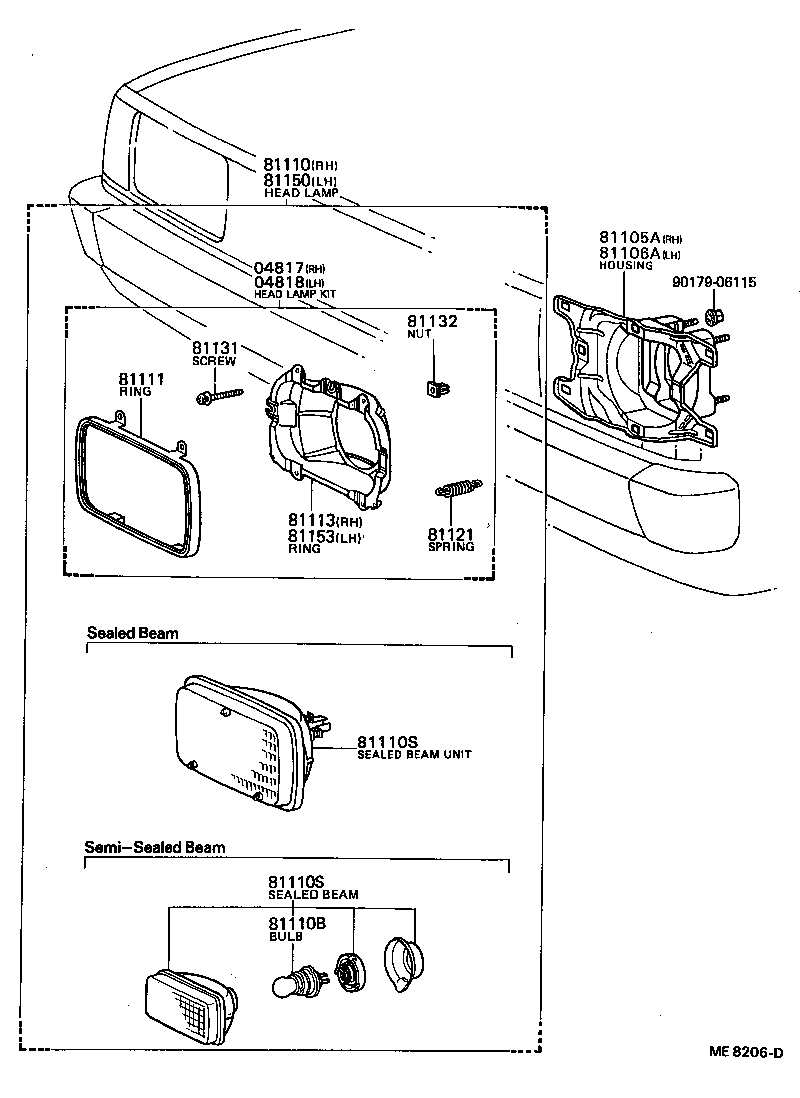

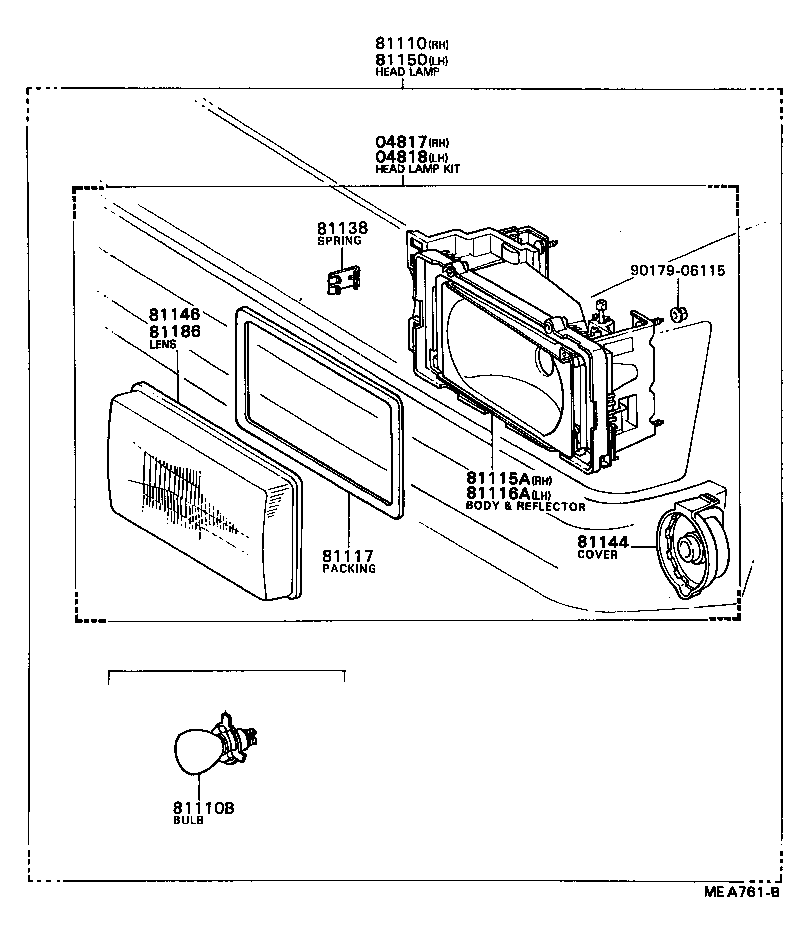

Headlamp
36 part groups · 10 illustrations
Part groups
| PNC | Description |
|---|---|
| 04817 | Headlamp Kit, W/O Sealed Beam, RH |
| 04818 | Headlamp Kit, W/O Sealed Beam, LH |
| 81105 | Housing Sub-assy, Headlamp, RH |
| 81105A | Bracket Sub-assy, Headlamp, RH |
| 81106 | Housing Sub-assy, Headlamp, LH |
| 81106A | Bracket Sub-assy, Headlamp, LH |
| 81110 | Headlamp Assy, RH |
| 81110B | Bulb(FOR HEADLAMP, NO.1) |
| 81110D | Bulb(FOR HEADLAMP, NO.2) |
| 81110S | Sealed Beam Unit, NO.1 |
| 81110T | Sealed Beam Unit, NO.2 |
| 81111 | Ring, Sealed Beam Retaining |
| 81111A | Ring, Sealed Beam Retaining, NO.1 RH |
| 81112 | Ring, Sealed Beam Retaining, NO.2 RH |
| 81113 | Ring, Sealed Beam Mounting, NO.1 RH |
| 81114 | Ring, Sealed Beam Mounting, NO.2 RH |
| 81115A | Body And Reflector Sub-assy, Headlamp, RH |
| 81116A | Body And Reflector Sub-assy, Headlamp, LH |
| 81117 | Packing, Headlamp Housing |
| 81121 | Spring, Headlamp Tension |
| 81126 | Plate, Headlamp |
| 81131 | Screw, Headlamp Adjusting |
| 81132 | Nut, Headlamp Self Locking |
| 81136 | Protector, Headlamp, NO.1 RH |
| 81137 | Protector, Headlamp, NO.2 RH |
| 81138 | Spring, Headlamp |
| 81144 | Cover, Headlamp, NO.1 |
| 81146 | Lens, Headlamp, RH |
| 81150 | Headlamp Assy, LH |
| 81151A | Ring, Sealed Beam Retaining, NO.1 LH |
| 81152 | Ring, Sealed Beam Retaining, NO.2 LH |
| 81153 | Ring, Sealed Beam Mounting, NO.1 LH |
| 81154 | Ring, Sealed Beam Mounting, NO.2 LH |
| 81176 | Protector, Headlamp, NO.1 LH |
| 81177 | Protector, Headlamp, NO.2 LH |
| 81186 | Lens, Headlamp, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
