Toyota MR2
1984-11 → 1989-12 · chassis AW11 · catalogue 211210 · Europe
Discontinued model
Data version 1990-06

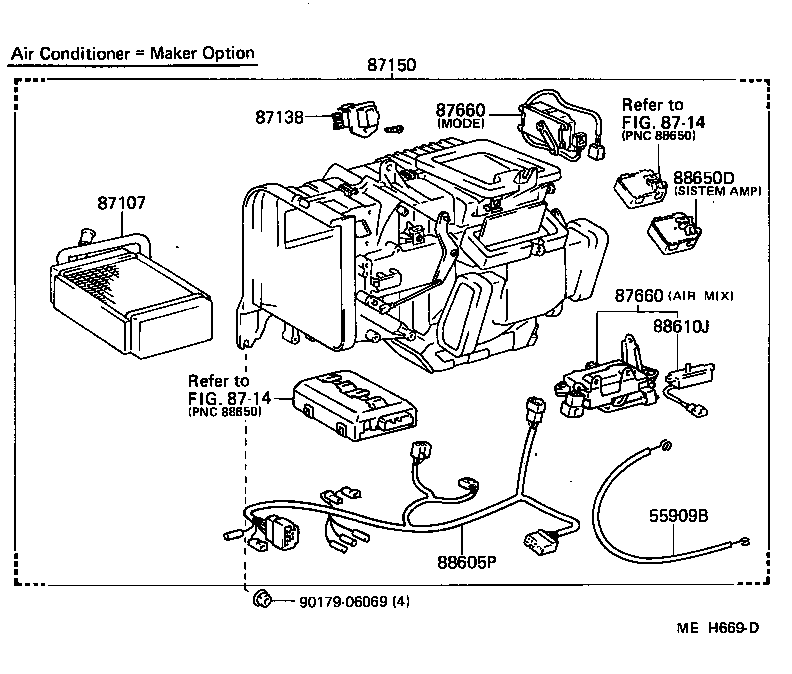

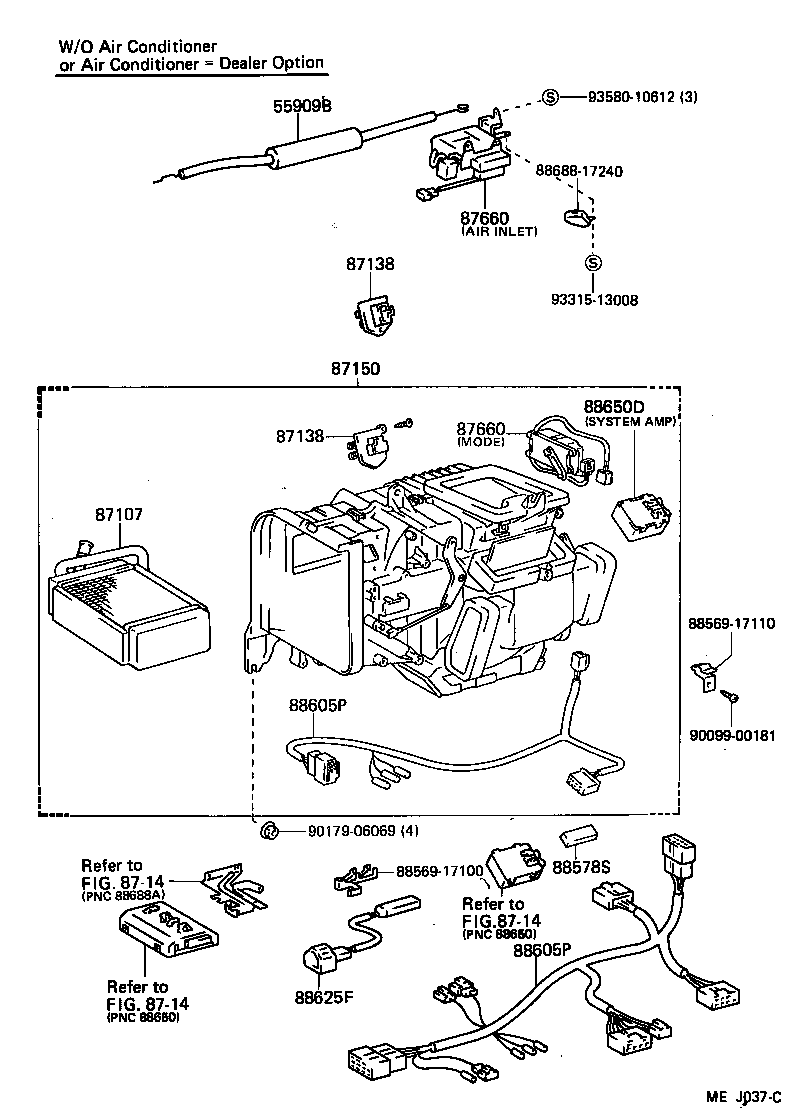

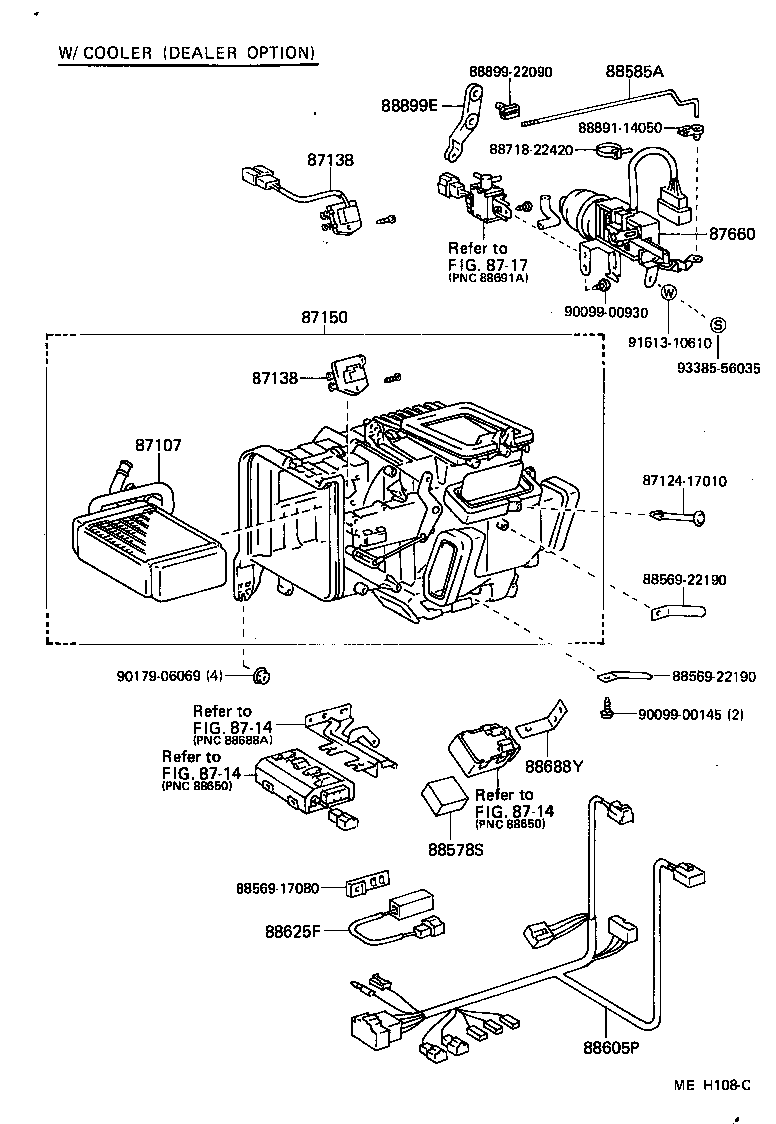

Heating & Air Conditioning - Heater Unit & Blower
16 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 55909B | Cable Sub-assy, Airmix Damper Control |
| 87104 | Motor Sub-assy, Heater Blower |
| 87105 | Fan Sub-assy, Heater Blower |
| 87107 | Unit Sub-assy, Heater Radiator |

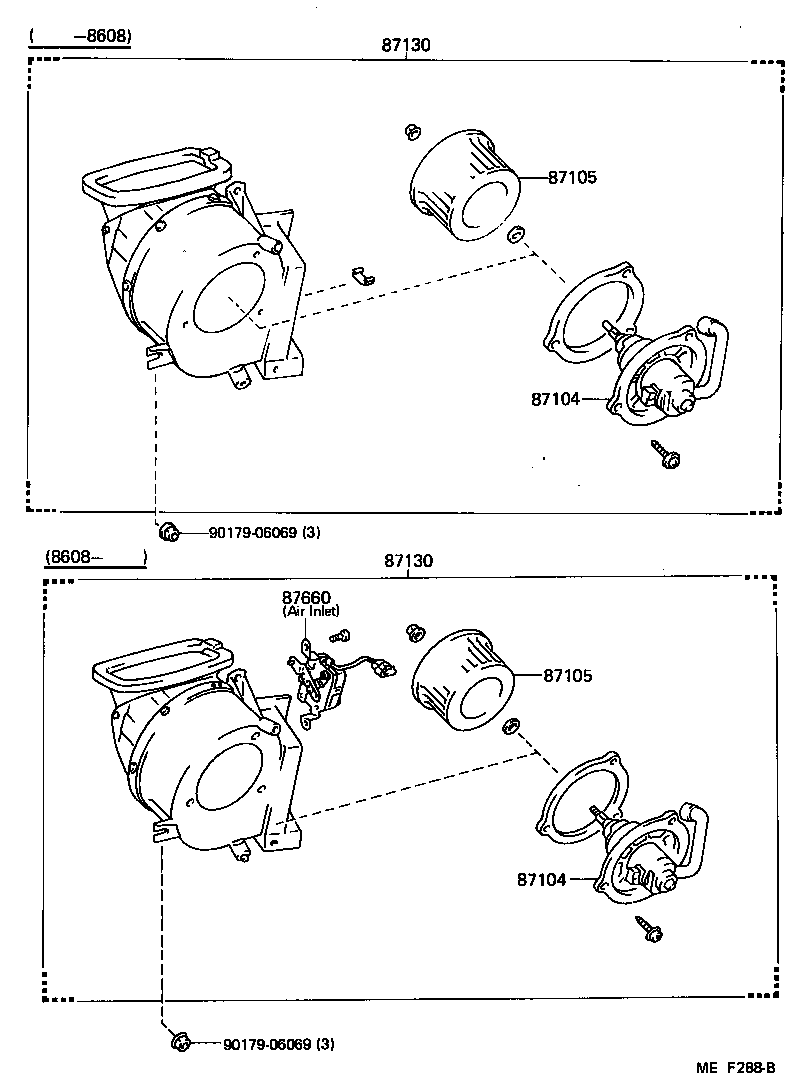

| 87130 | Blower Assy, Heater, Front |
| 87138 | Resistor, Heater Blower |
| 87150 | Radiator Assy, Heater |
| 87660 | Servo Assy, Air Conditioner |
| 88578S | Packing, Cooler Stabilizer Amplifier |
| 88585A | Shaft, Heater Air Damper |
| 88605P | Harness Sub-assy, Air Conditioner Wiring |
| 88610J | Switch Assy, Control |
| 88625F | Sensor, Temperature |
| 88650D | Amplifier Assy |
| 88688Y | Bracket, Cooler Stabilizer Amplifier |
| 88899E | Plate, Heater Air Damper Shaft |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
