Toyota MR2
1989-12 → 1999-08 · chassis SW20 · catalogue 211220 · Europe
Discontinued model
Data version 2000-03
Rear Axle Shaft & Hub
34 part groups · 5 illustrations
Part groups

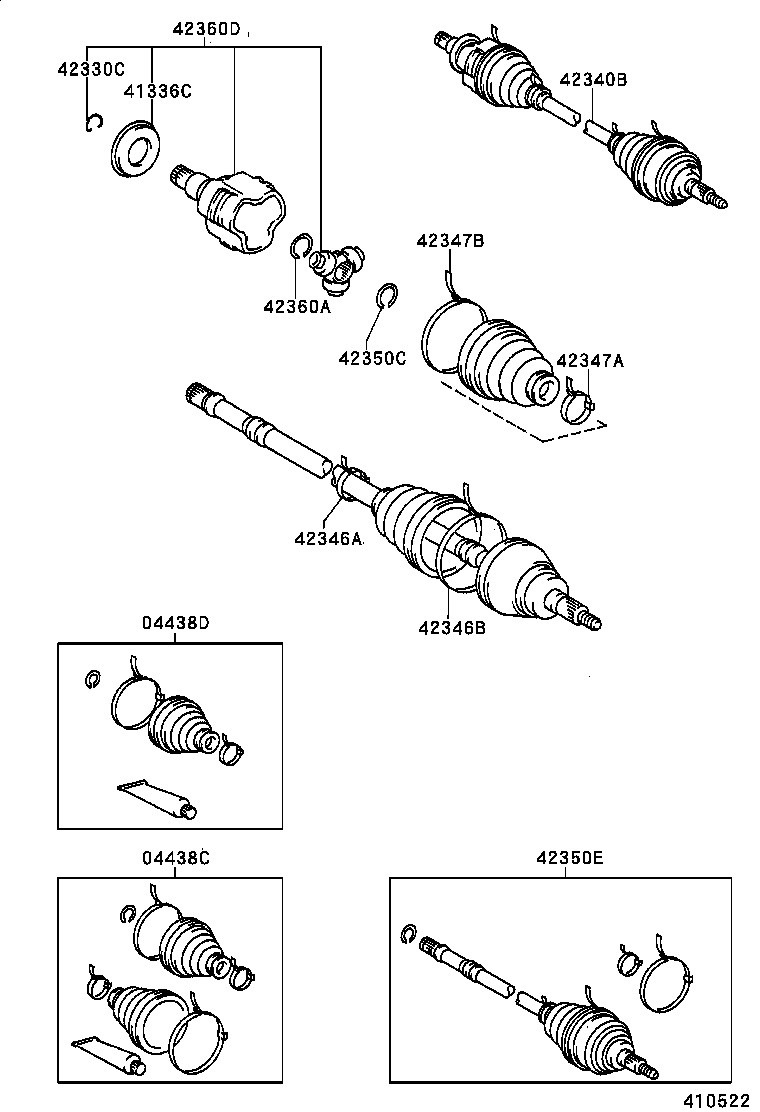

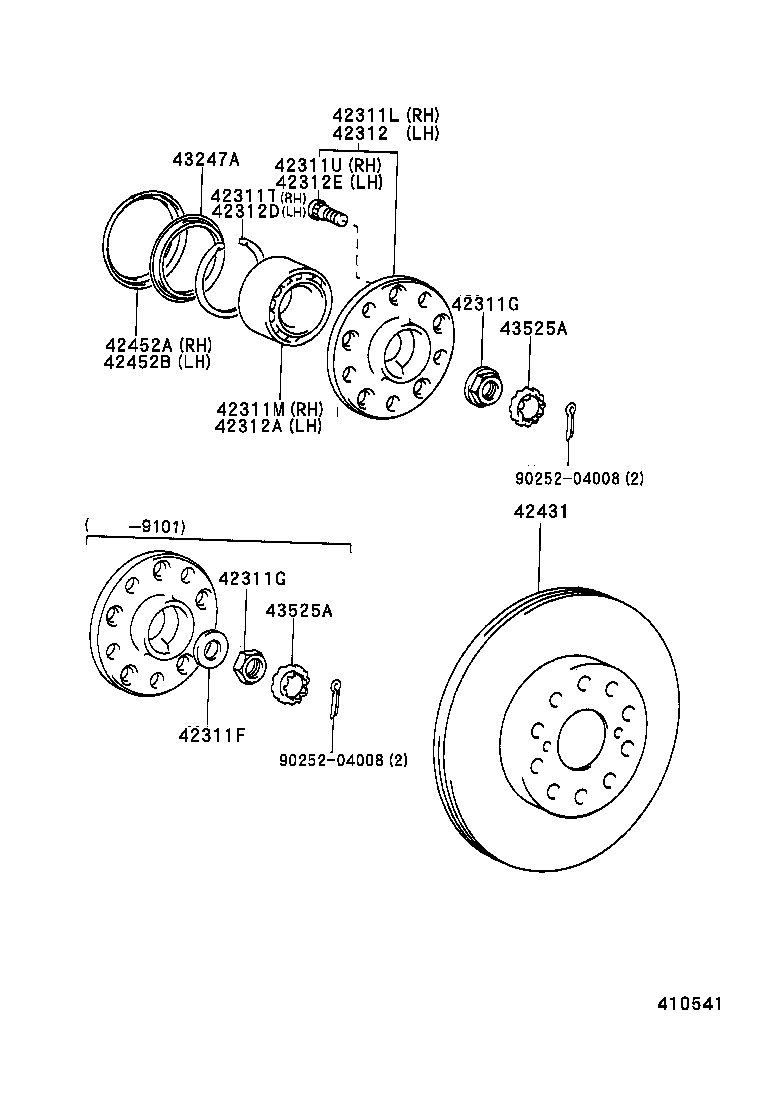

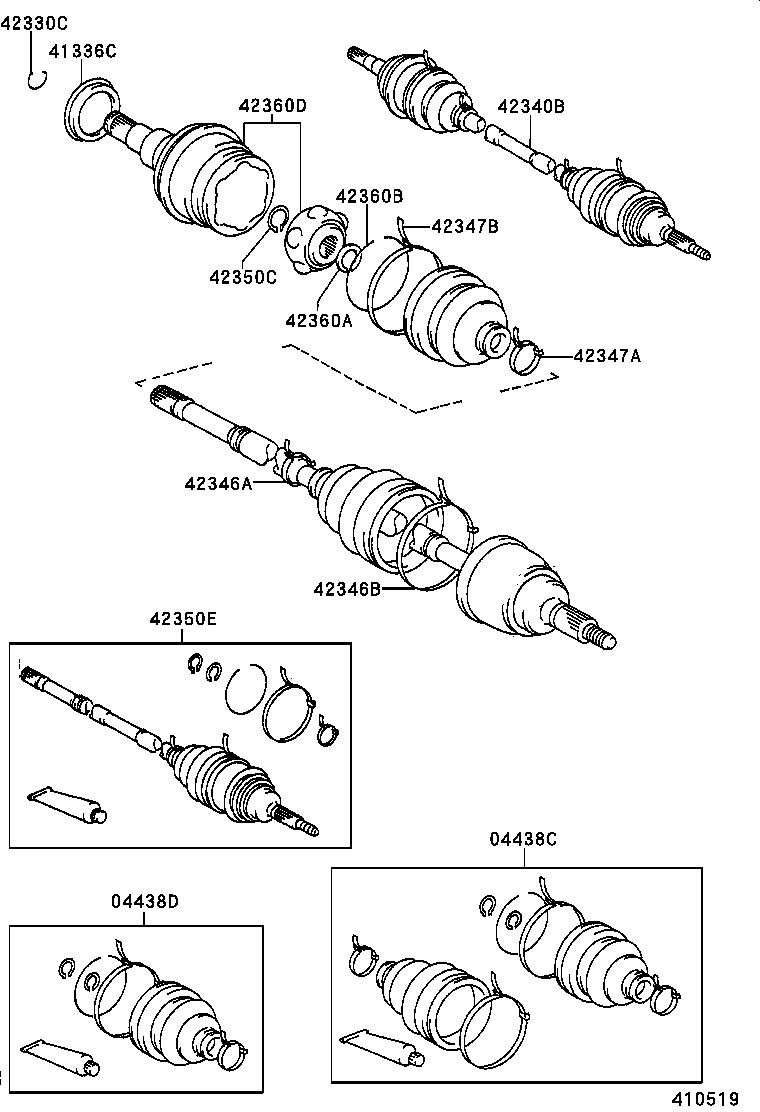

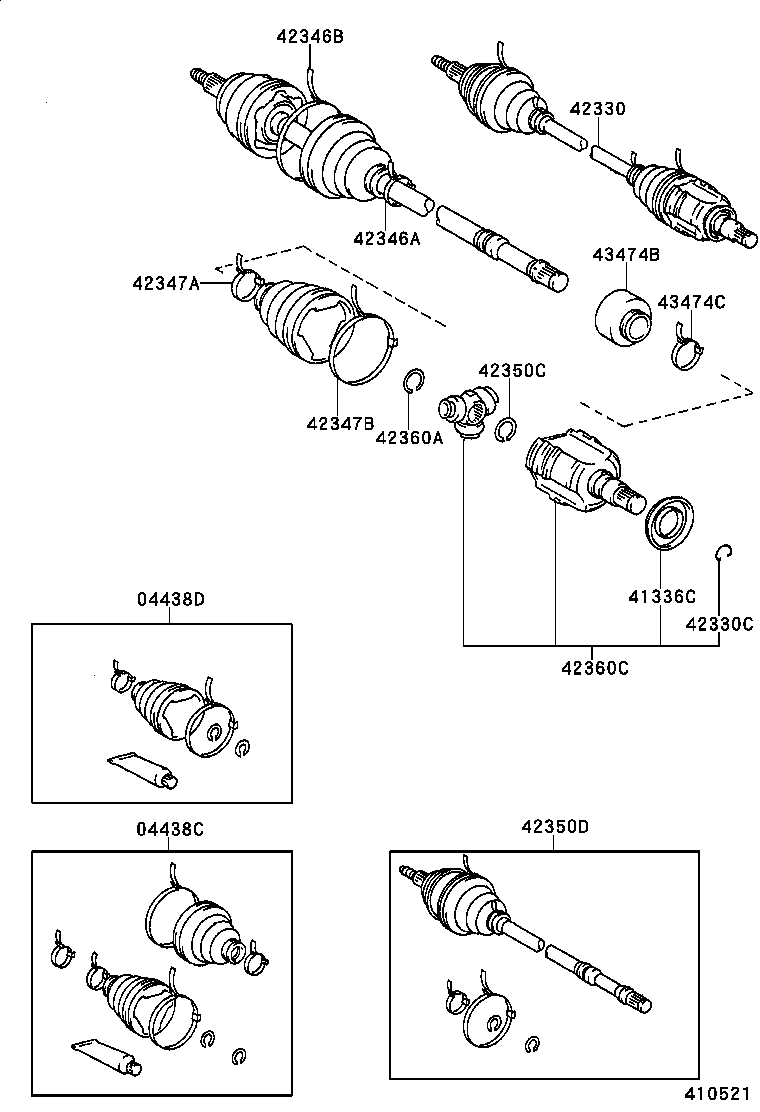

| PNC | Description |
|---|---|
| 04438C | Boot Kit, Rear Drive Shaft |
| 04438D | Boot Kit, Rear Drive Shaft Inboard Joint |
| 41336C | Cover, Dust(FOR REAR DRIVE SHAFT) |
| 42311F | Washer, Plate(FOR REAR AXLE SHAFT) |
| 42311G | Nut(FOR REAR AXLE SHAFT) |
| 42311L | Shaft, Rear Axle, RH |
| 42311M | Bearing(FOR REAR AXLE SHAFT RH) |
| 42311T | Ring, Snap(FOR REAR AXLE SHAFT RH) |
| 42311U | Bolt, Hub(FOR REAR AXLE RH) |
| 42312 | Shaft, Rear Axle, LH |
| 42312A | Bearing(FOR REAR AXLE SHAFT LH) |
| 42312D | Ring, Snap(FOR REAR AXLE SHAFT LH) |
| 42312E | Bolt, Hub(FOR REAR AXLE LH) |
| 42330 | Shaft Assy, Rear Drive, RH |
| 42330C | Ring, Hole Snap(FOR REAR DRIVE SHAFT) |
| 42340B | Shaft Assy, Rear Drive, LH |
| 42346A | Clamp (FOR REAR DRIVE SHAFT OUTBOARD JOINT BOOT) |
| 42346B | Clamp, NO. 2 (FOR RR DRIVE SHAFT OUTBOARD JOINT BOOT) |
| 42347A | Clamp (FOR REAR DRIVE SHAFT INBOARD JOINT BOOT) |
| 42347B | Clamp, NO.2 (FOR REAR DRIVE SHAFT INBOARD JOINT BOOT) |
| 42350C | Ring, Snap (FOR REAR DRIVE SHAFT OUTBOARD JOINT) |
| 42350D | Joint Assy, Rear Drive Shaft Outboard, RH |
| 42350E | Joint Assy, Rear Drive Shaft Outboard, LH |
| 42360A | Ring, Shaft Snap (FOR REAR DRIVE SHAFT INBOARD JOINT) |
| 42360B | Ring, Snap (FOR REAR DRIVE SHAFT INBOARD JOINT) |
| 42360C | Joint Assy, Rear Drive Shaft Inboard, RH |
| 42360D | Joint Assy, Rear Drive Shaft Inboard, LH |
| 42431 | Disc, Rear |
| 42452A | Deflecter, Rear Wheel Bearing Dust, NO.2 RH |
| 42452B | Deflecter, Rear Wheel Bearing Dust, NO.2 LH |
| 43247A | Deflector, Rear Wheel Bearing Dust, NO.2 |
| 43474B | Damper, Rear Drive Shaft |
| 43474C | Clamp (FOR REAR DRIVE SHAFT DAMPER) |
| 43525A | Cap, Rear Wheel Adjusting Lock |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
