Toyota MR2
1984-12 → 1989-12 · chassis AW11 · catalogue 211410 · Europe
Discontinued model
Data version 1989-12
Radiator & Water Outlet

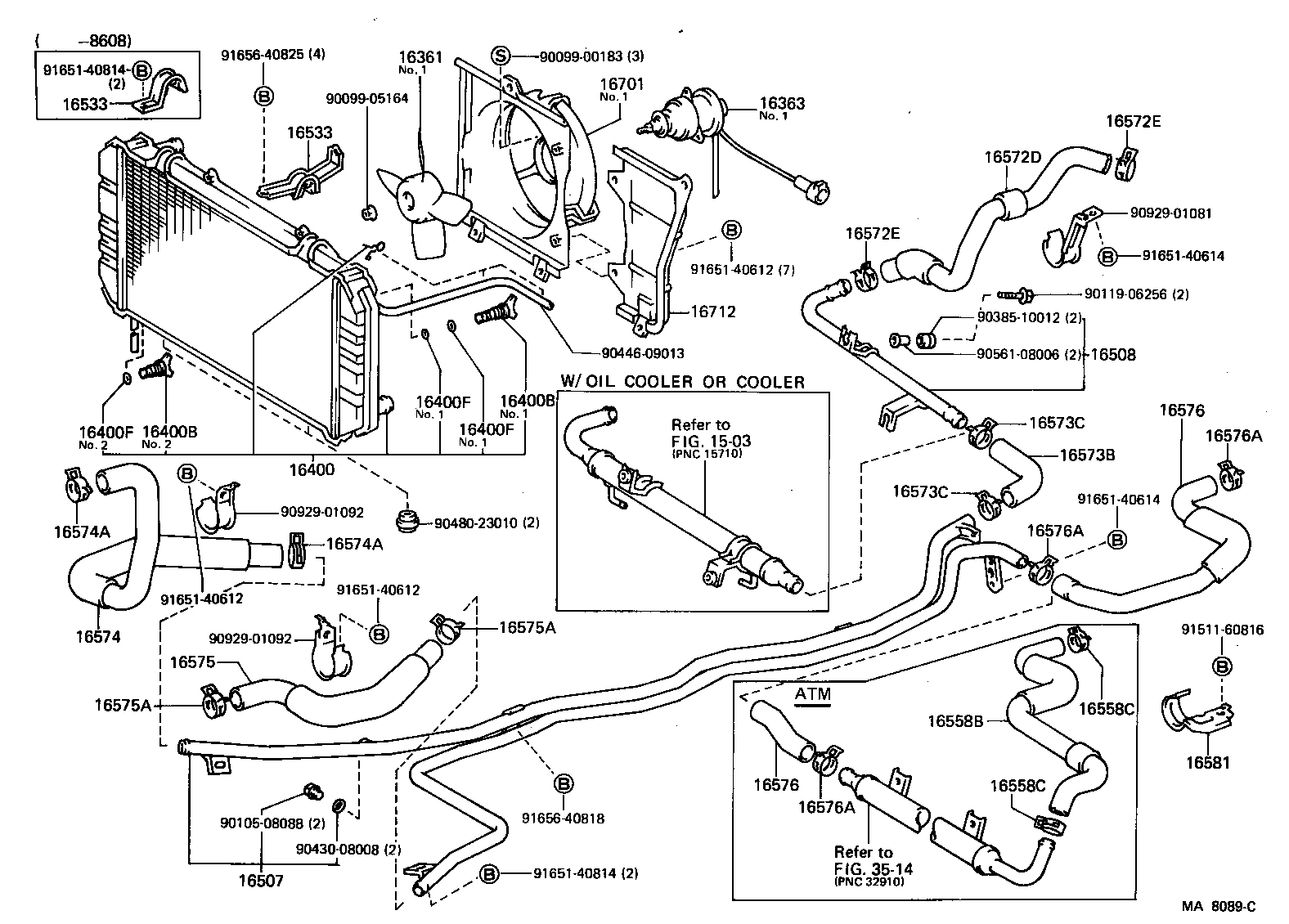

60 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 16261 | Hose, Water By-pass |
| 16261A | Clamp OR Clip, Hose(FOR WATER BY-PASS HOSE) |
| 16262 | Hose, Water Inlet |
| 16262A | Clip(FOR WATER INLET HOSE) |
| 16264 | Hose, Water By-pass, NO.2 |
| 16264A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.2) |
| 16267 | Hose, Water By-pass, NO.3 |
| 16267A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.3) |
| 16268 | Pipe, Water By-pass, NO.1 |
| 16268F | Ring, O(FOR WATER BY-PASS PIPE) |
| 16278 | Pipe, Water By-pass, NO.2 |
| 16278C | Ring, O(FOR WATER BY-PASS PIPE NO.2) |
| 16321 | Inlet, Water |
| 16321A | Union(FOR WATER INLET) |
| 16321B | Plug, Drain Cock(FOR WATER INLET UNION) |
| 16321C | Ring, O(FOR WATER INLET UNION DRAIN COCK PLUG) |
| 16323 | Housing, Water Inlet |
| 16325 | Gasket, Water Inlet Housing, NO.1 |
| 16327 | Bracket, Water Inlet Housing |
| 16331 | Outlet, Water |
| 16331A | Thermostat |
| 16341 | Gasket, Water Outlet |
| 16361 | Fan |
| 16363 | Motor, Cooling Fan |
| 16381 | Bar, Fan Belt Adjusting |
| 16400 | Radiator Assy |
| 16400B | Plug, Radiator Drain Cock |
| 16400F | Packing(FOR RADIATOR DRAIN COCK) |
| 16470 | Tank Assy, Radiator Reserve |
| 16470A | Hose OR Pipe(FOR RADIATOR RESERVE TANK) |
| 16470B | Clamp OR Clip(FOR RADIATOR RESERVE TANK HOSE) |
| 16470C | Bracket(FOR RADIATOR RESERVE TANK) |
| 16470R | Hose, NO.2(FOR RADIATOR RESERVE TANK) |
| 16471 | Cap Sub-assy, Reserve Tank |
| 16472 | Hose, Breather |
| 16473 | Support(FOR RADIATOR RESERVE TANK) |
| 16507 | Pipe Sub-assy, Radiator |
| 16508 | Pipe Sub-assy, Radiator, NO.2 |
| 16520 | Filler Assy, Water |
| 16520A | Cap Sub-assy, Water Filler |
| 16520B | Bushing(FOR WATER FILLER) |
| 16520C | Pipe(FOR WATER FILLER) |
| 16533 | Support, Radiator, Upper |
| 16558B | Hose, Radiator, NO.7 |
| 16558C | Clip, Radiator Hose, NO.7 |
| 16571C | Hose, Radiator, NO.1 |
| 16571D | Clip, Radiator Hose, NO.1 |
| 16572D | Hose, Radiator, NO.2 |
| 16572E | Clip, Radiator Hose, NO.2 |
| 16573B | Hose, Radiator, NO.3 |
| 16573C | Clamp OR Clip, Radiator Hose, NO.3 |
| 16574 | Hose, Radiator, NO.4 |
| 16574A | Clip, Radiator Hose, NO.4 |
| 16575 | Hose, Radiator, NO.5 |
| 16575A | Clip, Radiator Hose, NO.5 |
| 16576 | Hose, Radiator, NO.6 |
| 16576A | Clip, Radiator Hose, NO.6 |
| 16581 | Clamp, Hose(FOR WATER HOSE) |
| 16701 | Shroud Sub-assy, Fan |
| 16712 | Shroud, Fan, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
