Toyota MR2
1984-12 → 1989-12 · chassis AW11 · catalogue 211410 · Europe
Discontinued model
Data version 1989-12

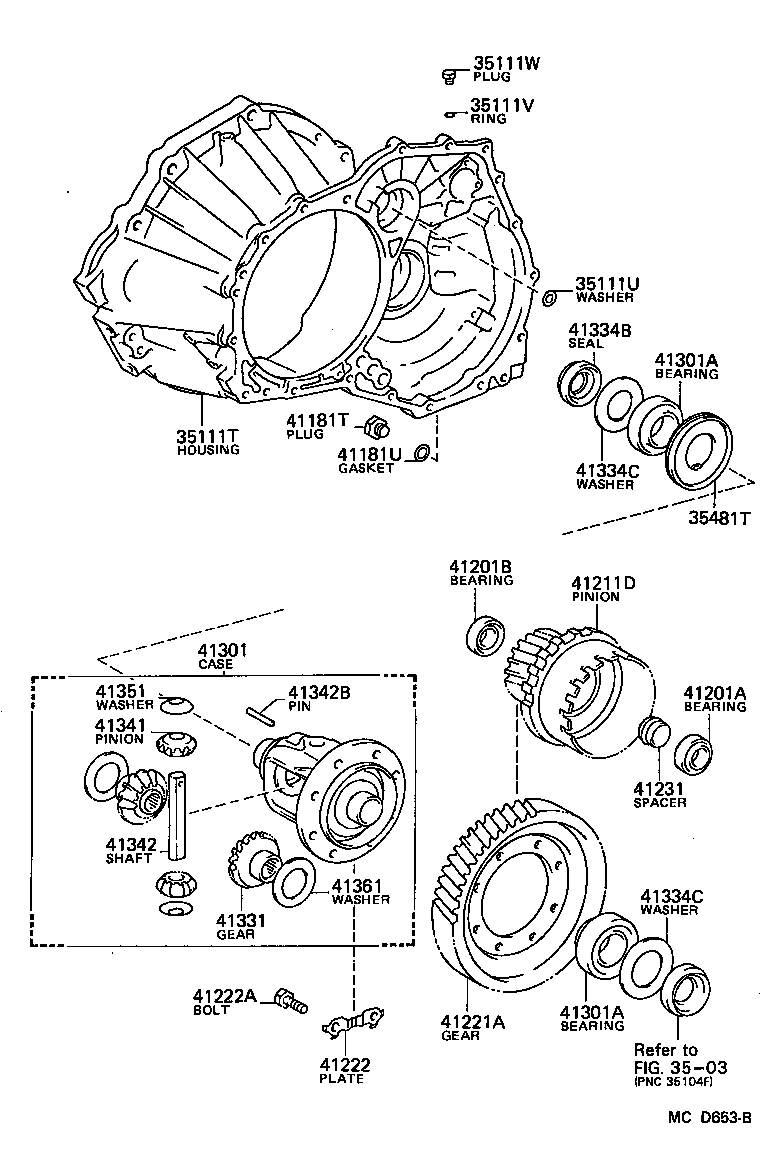

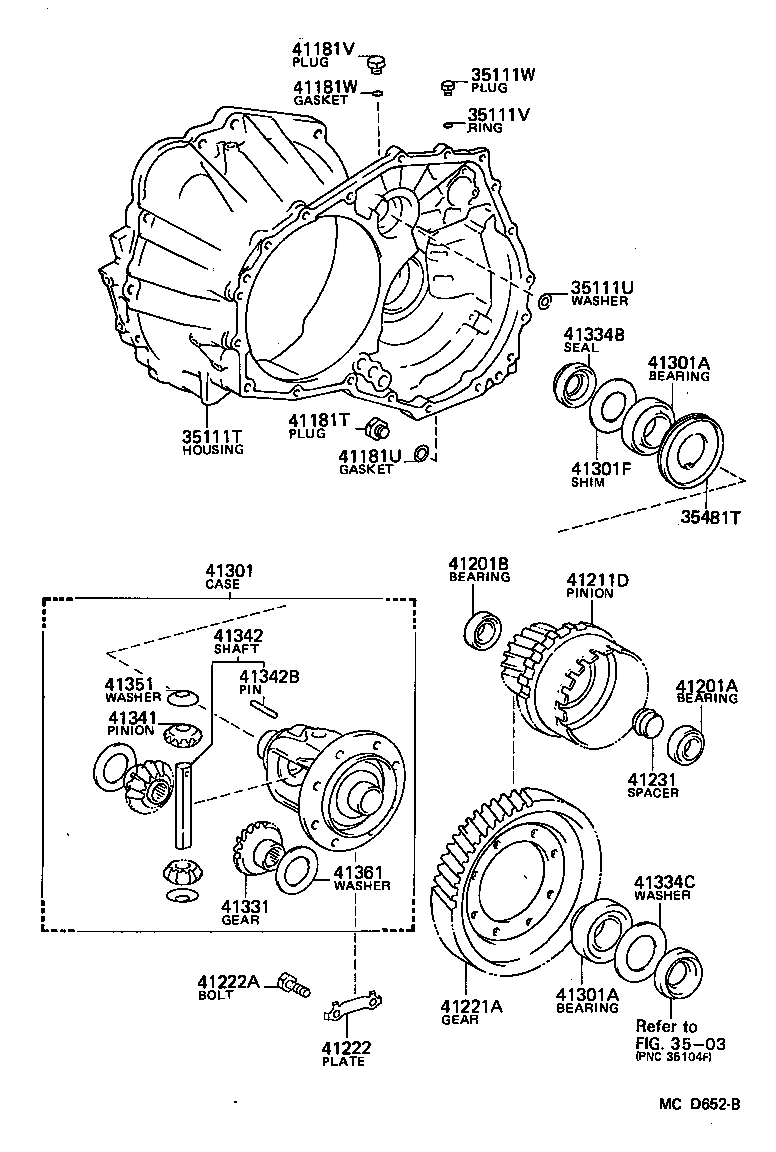

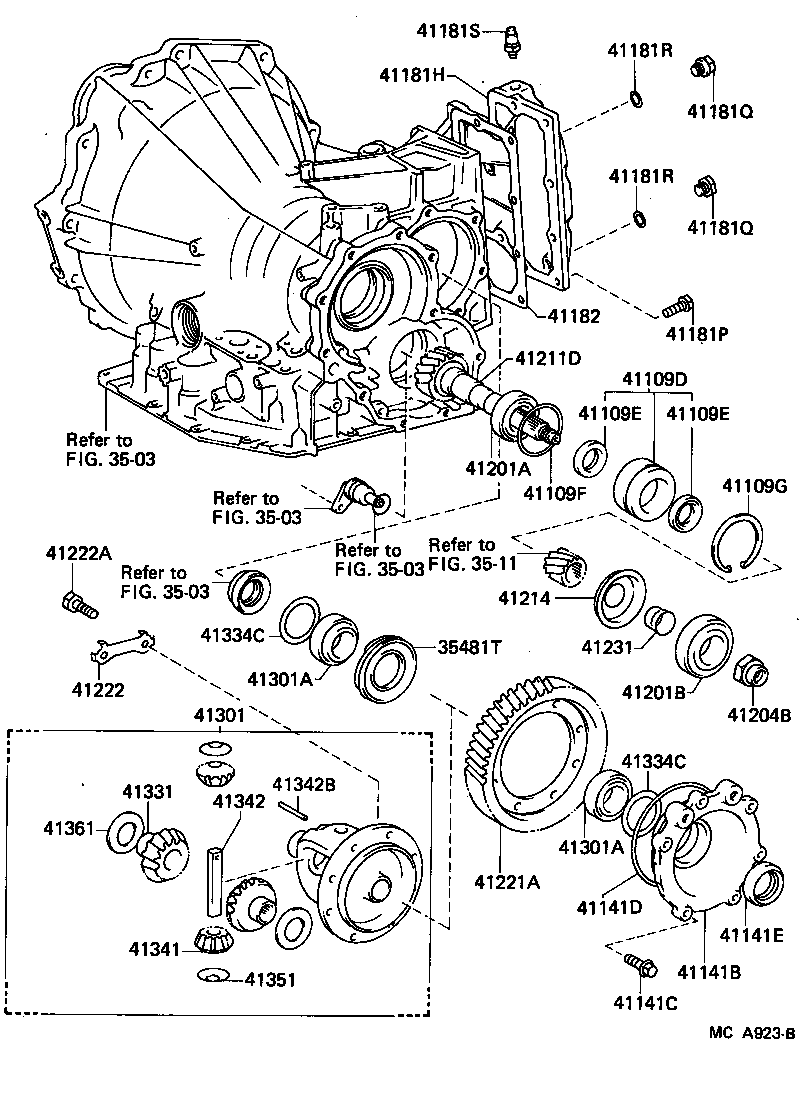

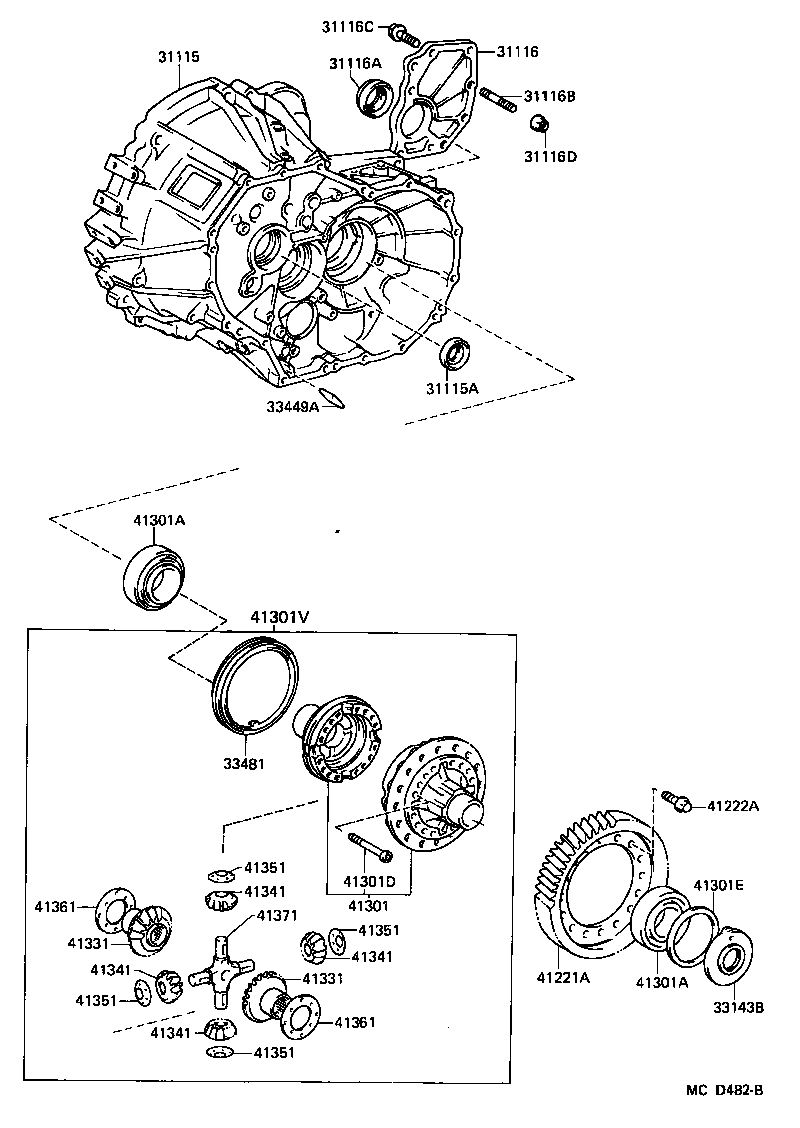

Rear Axle Housing & Differential
57 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 31115 | Case, Transaxle |
| 31115A | Seal, Oil(FOR TRANSAXLE CASE) |
| 31115B | Plug, Tight(FOR REAR TRANSAXLE CASE) |
| 31116 | Cover, Transaxle Case |
| 31116A | Seal, Oil(FOR REAR TRANSAXLE CASE COVER) |
| 31116B | Bolt, Stud(FOR REAR TRANSAXLE CASE COVER) |
| 31116C | Bolt(FOR REAR TRANSAXLE CASE COVER) |
| 31116D | Nut(FOR TRANSAXLE CASE COVER) |
| 33143B | Baffle, Rear Differential Oil |
| 33449A | Magnet, Transmission |
| 33481 | Gear, Speedometer Drive (MTM) |
| 35111T | Housing, Transaxle |
| 35111U | Washer, Seal (FOR REAR TRANSAXLE HOUSING) |
| 35111V | Ring, O (FOR TRANSAXLE HOUSING PLUG) |
| 35111W | Plug (FOR TRANSAXLE HOUSING) |
| 41109D | Cage Sub-assy, Differential Drive Pinion Bearing |
| 41109E | Seal, Oil (FOR DIFFERENTIAL DRIVE PINION BEARING CAGE) |
| 41109F | Ring, O (FOR DIFFERENTIAL DRIVE PINION BEARING CAGE) |
| 41109G | Ring, Hole Snap (FOR DIFF. DRIVE PINION BEARING CAGE) |
| 41141B | Retainer, Rear Differential Side Bearing |
| 41141C | Bolt(FOR REAR DIFFERENTIAL SIDE BEARING RETAINER) |
| 41141D | Ring, O(FOR REAR DIFFERENTIAL SIDE BEARING RETAINER) |
| 41141E | Seal, Oil(FOR DIFFERENTIAL SIDE BEARING RETAINER) |
| 41181H | Cover, Rear Differential Carrier |
| 41181P | Bolt (FOR REAR DIFFERENTIAL CARRIER COVER SETTING) |
| 41181Q | Plug(FOR REAR DIFFERENTIAL CARRIER) |
| 41181R | Gasket(FOR REAR DIFFERENTIAL CARRIER PLUG) |
| 41181S | Plug, Breather(FOR REAR DIFFERENTIAL CARRIER COVER) |
| 41181T | Plug (FOR REAR DIFFERENTIAL DRAIN) |
| 41181U | Gasket (FOR REAR DIFFERENTIAL DRAIN PLUG) |
| 41181V | Plug (FOR REAR DIFFERENTIAL FILLER) |
| 41181W | Gasket(FOR DIFFERENTIAL FILLER PLUG) |
| 41182 | Gasket, Differential Carrier Cover |
| 41201A | Bearing (FOR REAR DRIVE PINION REAR) |
| 41201B | Bearing (FOR REAR DRIVE PINION FRONT) |
| 41204B | Nut (FOR REAR DRIVE PINION) |
| 41211D | Pinion, Differential Drive |
| 41214 | Slinger, Rear Differential Drive Pinion Oil |
| 41221A | Gear, Rear Differential Ring |
| 41222 | Plate, Rear Differential Ring Gear Set Bolt Lock |
| 41222A | Bolt (FOR REAR DIFFERENTIAL RING GEAR SET) |
| 41231 | Spacer, Rear Differential Drive Pinion Bearing |
| 41301 | Case Sub-assy, Rear Differential |
| 41301A | Bearing(FOR REAR DIFFERENTIAL CASE) |
| 41301D | Screw(FOR REAR DIFFERENTIAL CASE) |
| 41301E | Shim(FOR DIFFERENTIAL CASE) |
| 41301F | Shim(FOR REAR DIFFERENTIAL CASE) |
| 41301V | Case Sub-assy, Rear Differential, NO.1 |
| 41331 | Gear, Rear Differential Side |
| 41334B | Seal, Oil (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT) |
| 41334C | Washer, Plate (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT) |
| 41341 | Pinion, Rear Differential |
| 41342 | Shaft, Rear Differential Pinion |
| 41342B | Pin, Straight (FOR REAR DIFFERENTIAL PINION SHAFT) |
| 41351 | Washer, Rear Differential Pinion Thrust |
| 41361 | Washer, Rear Differential Side Gear Thrust, NO.1 |
| 41371 | Spider, Rear Differential |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
