Toyota Carina
1970-12 → 1977-07 · chassis TA1# · catalogue 221210 · Europe
Discontinued model
Data version 1977-09

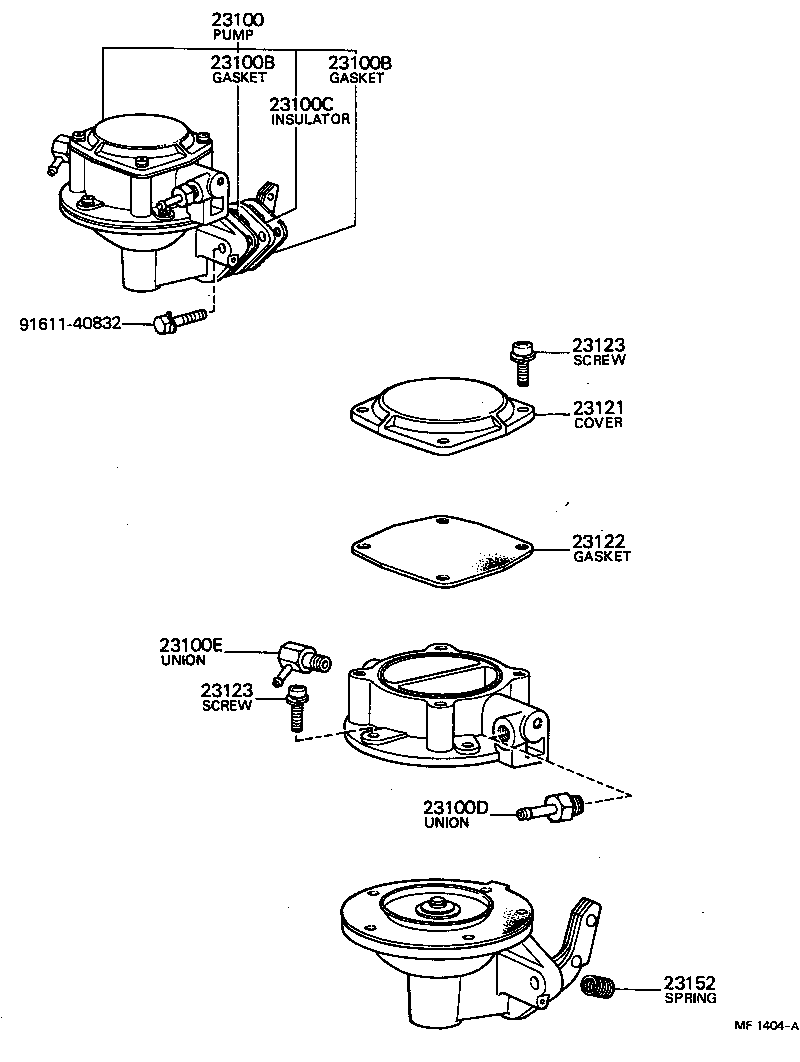

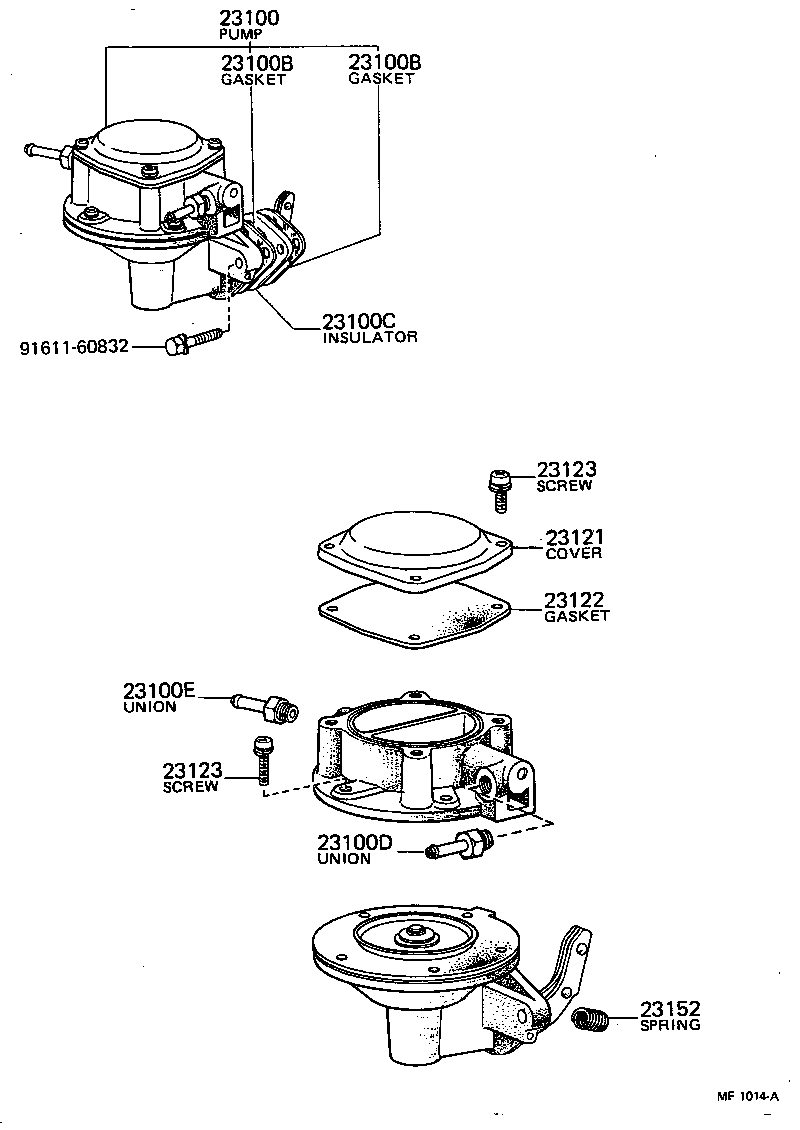

Fuel Pump & Pipe
17 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 23100 | Pump Assy, Fuel |
| 23100B | Gasket, Fuel Pump |
| 23100C | Insulator, Fuel Pump |
| 23100D | Union, Nipple(FOR FUEL OUTLET) |
| 23100E | Union, Nipple(FOR FUEL INLET) |
| 23100K | Pump Kit, Fuel |
| 23103 | Diaphragm Sub-assy |
| 23105 | Arm Sub-assy, Rocker |
| 23121 | Cover, Fuel Pump |
| 23122 | Gasket, Fuel Pump Cover |
| 23123 | Screw, Cover Set, NO.1 |
| 23131 | Spring, Diaphragm(FOR FUEL PUMP) |
| 23133 | Packing, Oil Seal(FOR FUEL PUMP) |
| 23134 | Retainer, Oil Seal Packing(FOR FUEL PUMP) |
| 23151 | Link, Rocker Arm |
| 23152 | Spring, Rocker Arm |
| 23153 | Pin, Rocker Arm |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
