Toyota Carina
1981-08 → 1983-09 · chassis TA6#,CA60 · catalogue 221230 · Europe
Discontinued model
Data version 1984-02
Steering Column & Shaft
79 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|

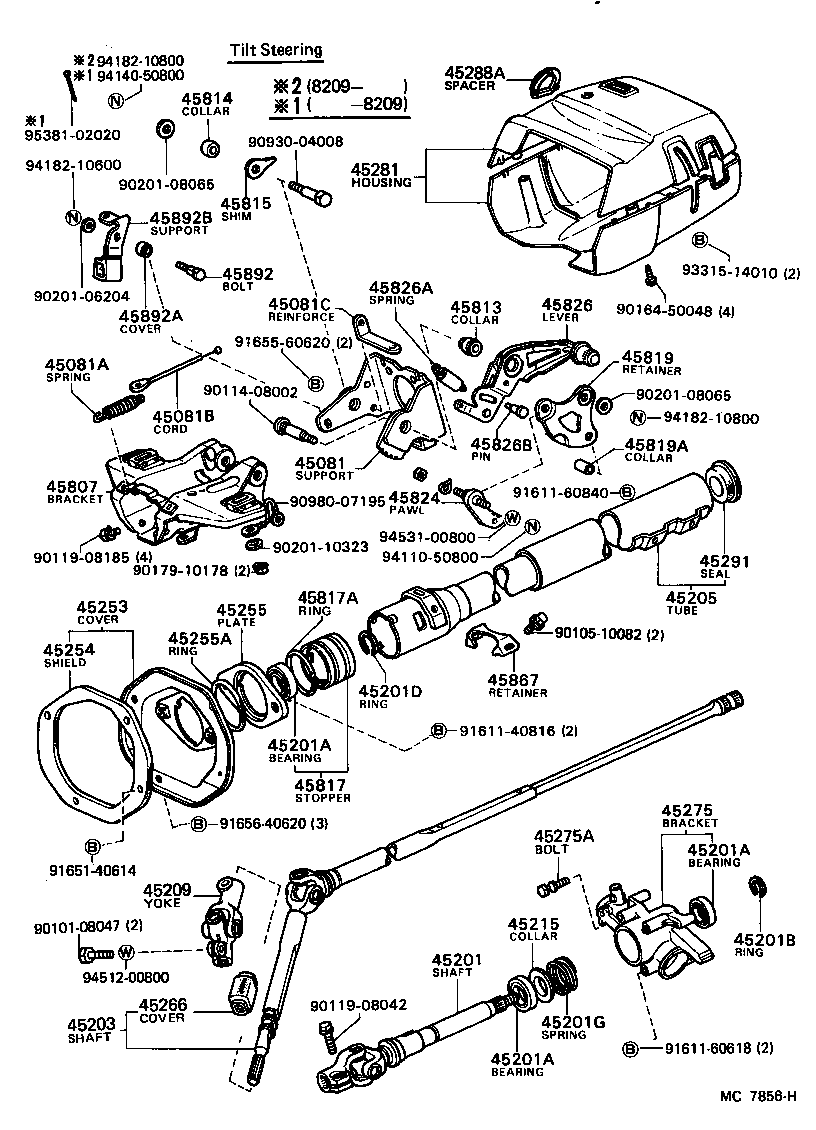

| 45081 | Support Sub-assy, Tilt Steering |
| 45081A | Spring, Tension(FOR TILT STEERING) |
| 45081B | Cord(FOR TILT STEERING) |
| 45081C | Reinforce, Tilt Steering Support |
| 45201 | Shaft Sub-assy, Steering Main |
| 45201A | Bearing(FOR STEERING MAIN SHAFT) |
| 45201B | Ring, Shaft Snap(FOR STEERING MAIN SHAFT) |
| 45201D | Ring(FOR STEERING MAIN SHAFT) |
| 45201G | Spring, Compression(FOR STEERING MAIN SHAFT) |
| 45203 | Shaft Sub-assy, Steering Intermediate, NO.2 |

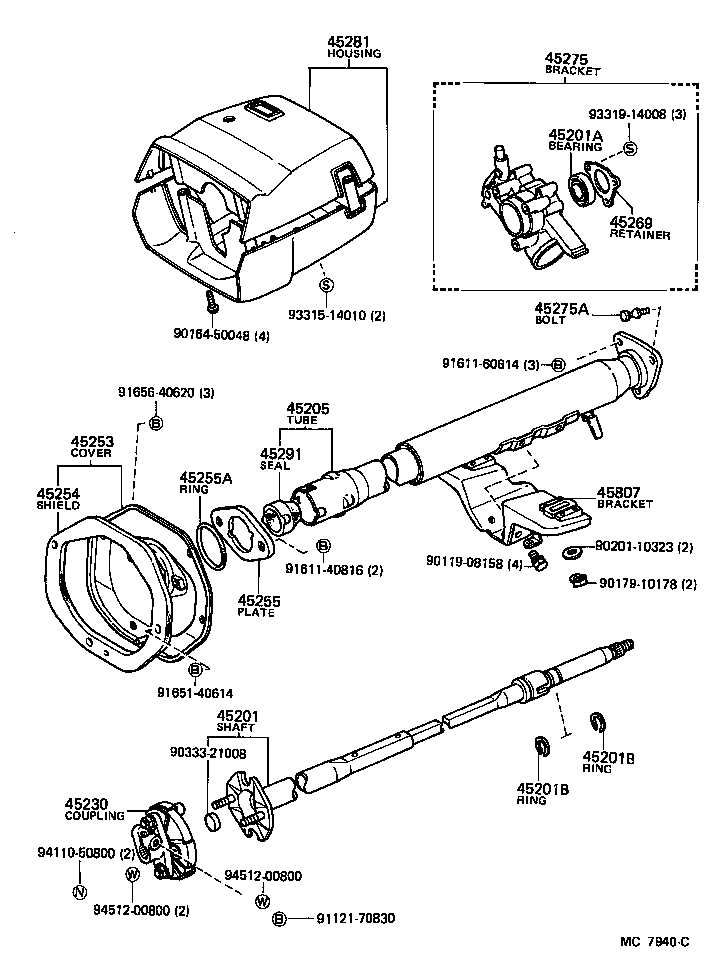

| 45205 | Tube Sub-assy, Steering Column |
| 45209 | Yoke Sub-assy, Steering Sliding |
| 45215 | Collar, Main Shaft Bearing Thrust |
| 45222 | Cover, Steering Gear Dust |
| 45230 | Coupling Assy, Flexible |

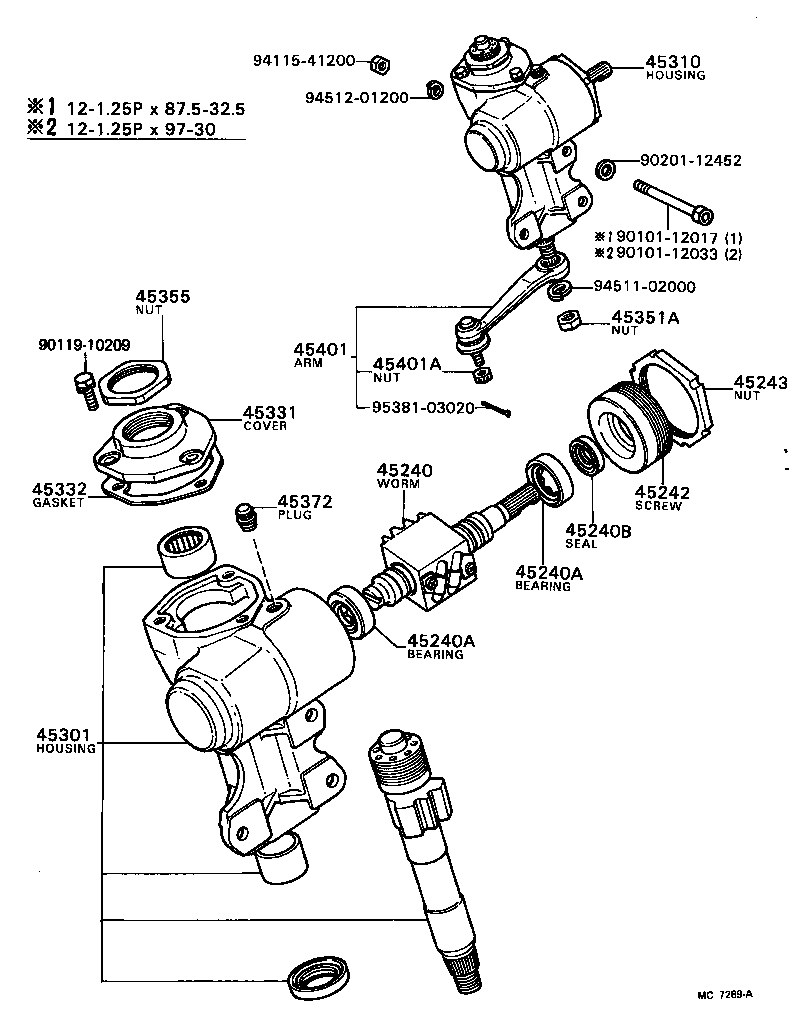

| 45240 | Worm Assy, Steering |
| 45240A | Bearing(FOR STEERING WORM) |
| 45240B | Seal, Oil(FOR STEERING WORM) |
| 45242 | Screw, Worm Bearing Adjusting |
| 45243 | Nut, Worm Bearing Adjusting Screw Lock |
| 45253 | Cover, Steering Column Hole |
| 45254 | Shield, Steering Column Hole |
| 45255 | Plate, Steering Column Hole Cover |
| 45255A | Grommet OR Ring, O(FOR STEERING COLUMN CLAMP) |
| 45266 | Cover, Steering Intermediate Shaft Dust |
| 45269 | Retainer, Main Shaft Bearing |
| 45275 | Bracket, Steering Column, Upper |
| 45275A | Bolt, Hexagon(FOR STEERING COLUMN BRACKET) |
| 45281 | Housing, Steering Column |
| 45288A | Spacer, Column Cover |
| 45291 | Seal, Main Shaft Upper Dust |
| 45301 | Housing Sub-assy, Steering Gear |
| 45310 | Housing Assy, Steering Gear |
| 45331 | Cover, Sector Shaft End |
| 45332 | Gasket, Sector Shaft End Cover |
| 45351A | Nut, Hexagon(FOR SECTOR SHAFT TO PITMAN ARM SETTING) |
| 45355 | Nut, Sector Shaft Adjusting Screw Lock |
| 45372 | Plug, Steering Gear Housing Oil |
| 45401 | Arm Sub-assy, Pitman |
| 45401A | Nut, Castle(FOR PITMAN ARM) |

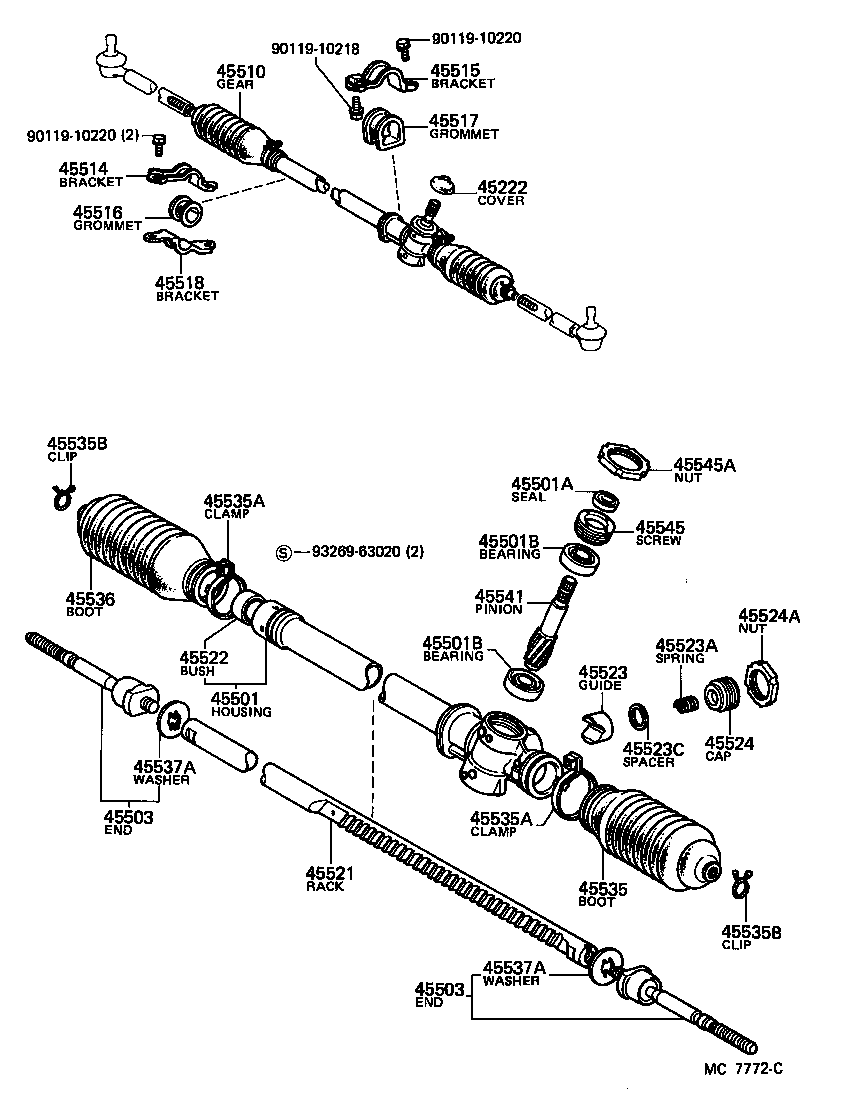

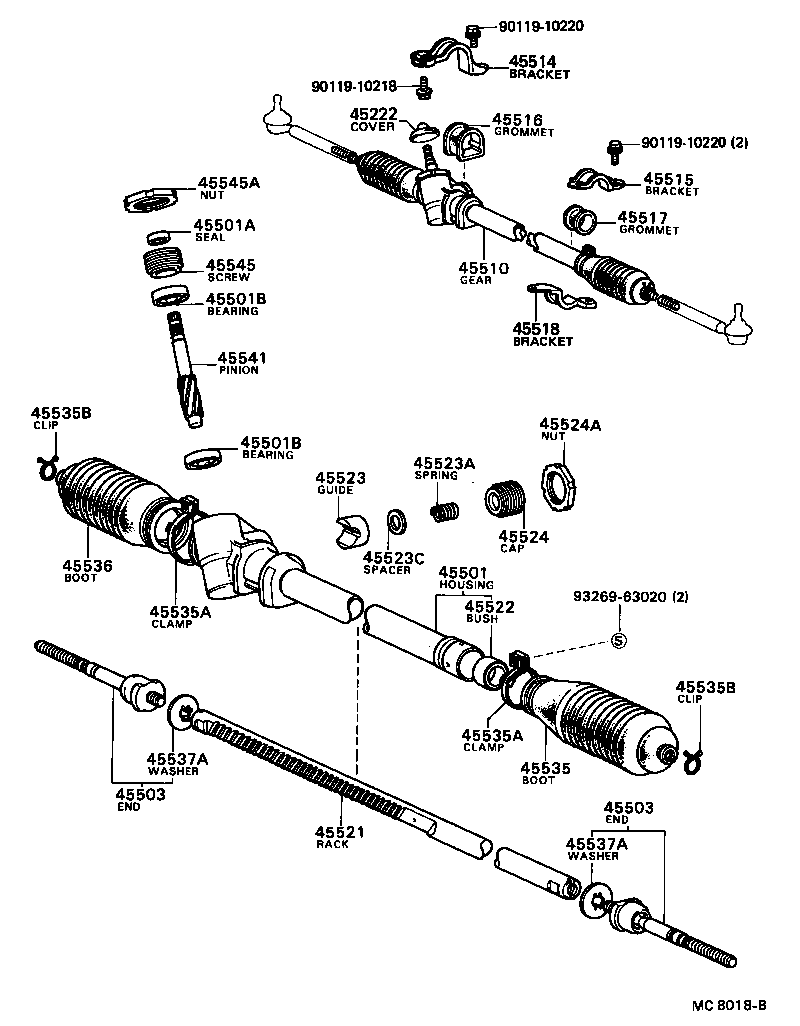

| 45501 | Housing Sub-assy, Steering Rack |
| 45501A | Seal, Type T Oil(FOR STEERING RACK HOUSING) |
| 45501B | Bearing, Radial Ball(FOR STEERING RACK HOUSING) |
| 45503 | End Sub-assy, Steering Rack |
| 45514 | Bracket, Steering Rack Housing, NO.1 |
| 45515 | Bracket, Steering Rack Housing, NO.2 |
| 45516 | Grommet, Steering Rack Housing, NO.1 |
| 45517 | Grommet, Steering Rack Housing, NO.2 |
| 45518 | Bracket, Steering Rack Housing, NO.3 |
| 45521 | Rack, Steering |
| 45522 | Bush, Steering Rack |
| 45523 | Guide, Rack(FOR STEERING GEAR) |
| 45523A | Spring(FOR STEERING GEAR RACK GUIDE) |
| 45524 | Cap, Steering Rack Guide Spring |
| 45524A | Nut(FOR STEERING RACK GUIDE SPRING CAP) |
| 45535 | Boot, Steering Rack, NO.1 |
| 45535A | Clamp(FOR STEERING RACK BOOT) |
| 45535B | Clip(FOR STEERING RACK BOOT) |
| 45536 | Boot, Steering Rack, NO.2 |
| 45537A | Washer, Claw(FOR STEERING RACK END LOCK) |
| 45541 | Pinion, Steering |
| 45545 | Screw, Pinion Bearing Adjusting |
| 45545A | Nut(FOR PINION BEARING ADJUSTING SCREW) |
| 45807 | Bracket Sub-assy, Steering Column Upper Support |
| 45813 | Collar, Tilt Steering Support, NO.1 |
| 45814 | Collar, Tilt Steering Support, NO.2 |
| 45815 | Shim, Tilt Steering Support |
| 45817 | Stopper, Steering Shaft Thrust |
| 45817A | Ring, O(FOR STEERING SHAFT THRUST STOPPER) |
| 45819 | Retainer, Tilt Lever |
| 45819A | Collar(FOR TILT LEVER RETAINER) |
| 45824 | Pawl, Tilt Steering |
| 45826 | Lever, Steering Tilt |
| 45826A | Spring, Tension(FOR STEERING TILT LEVER) |
| 45826B | Pin(FOR STEERING TILT LEVER) |
| 45867 | Retainer, Steering Main Shaft Stopper |
| 45892 | Bolt, Tilt Steering Support Stopper |
| 45892A | Cover, Tilt Steering Support Stopper |
| 45892B | Support, Tilt Steering Column Cover |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
