Toyota Prius
2000-05 → 2003-08 · chassis NHW11 · catalogue 222210 · Europe
Discontinued model
Data version 2004-01
Battery & Battery Cable

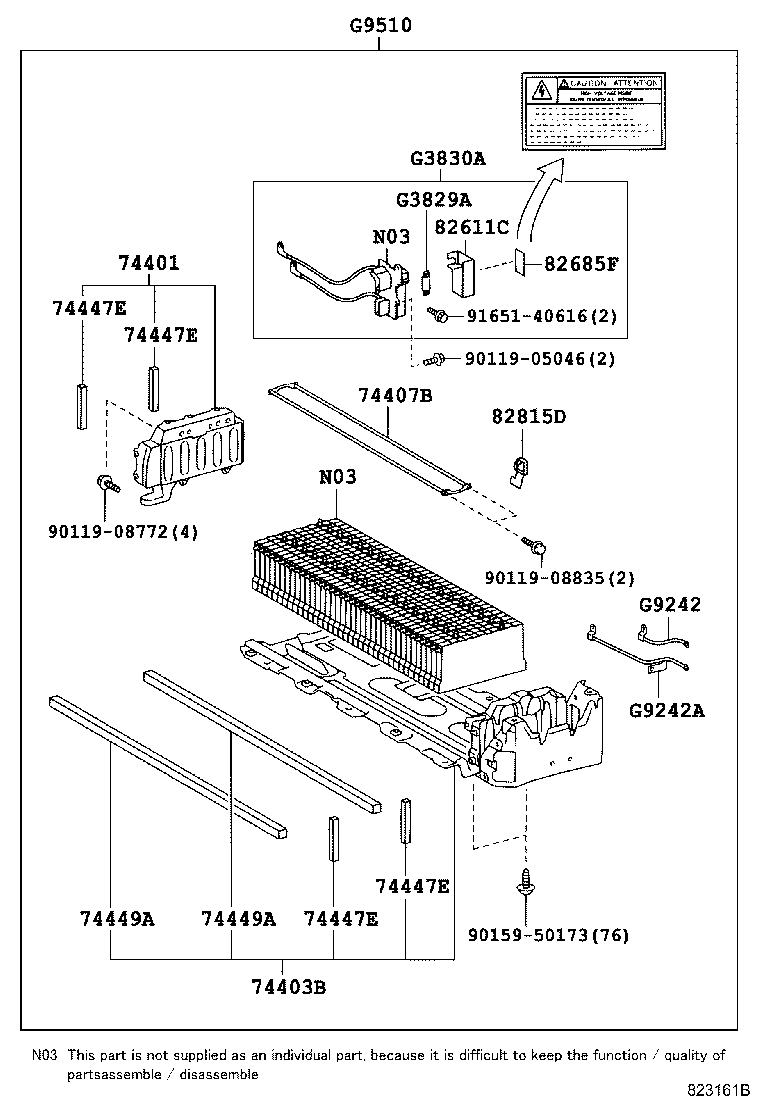

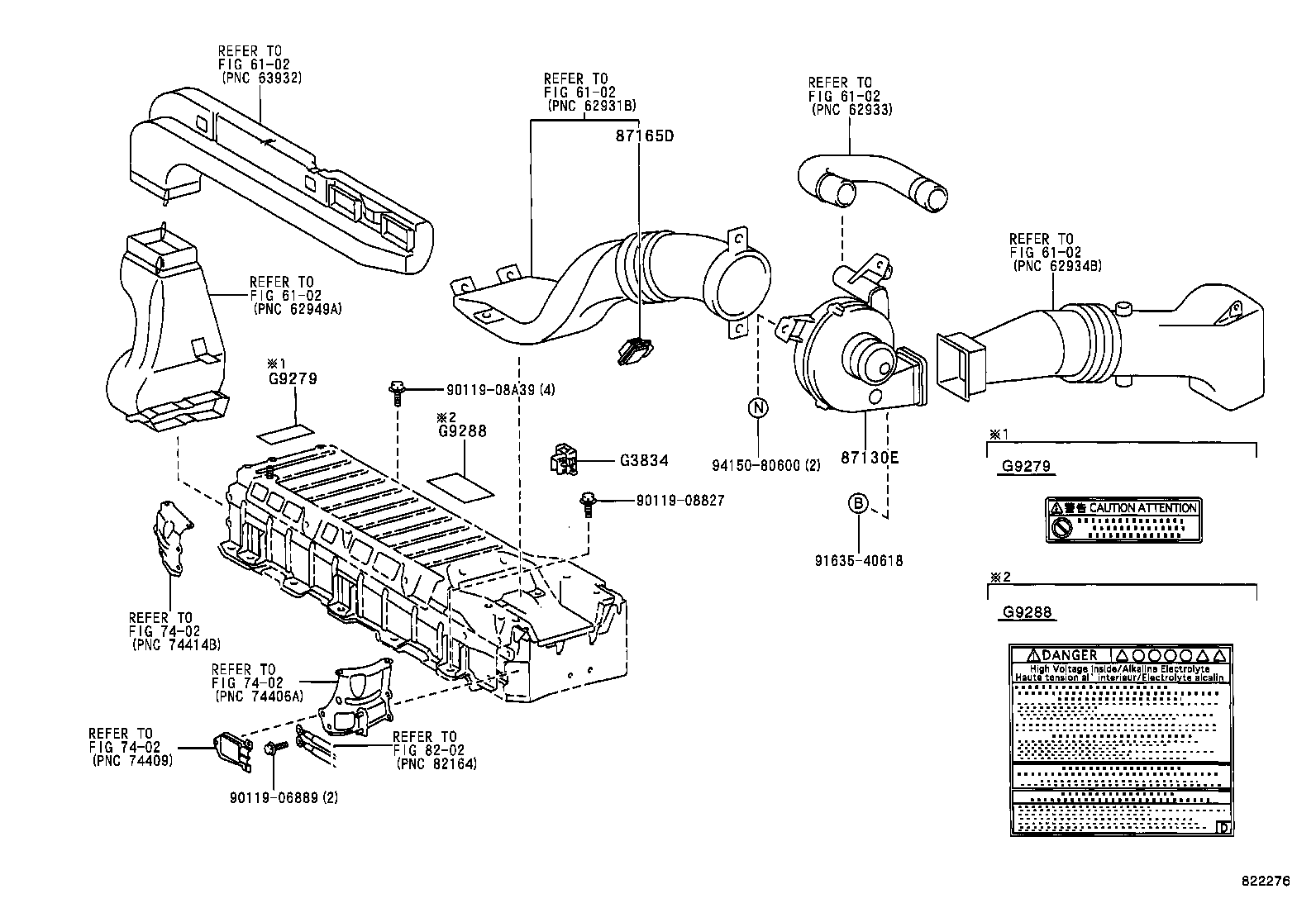

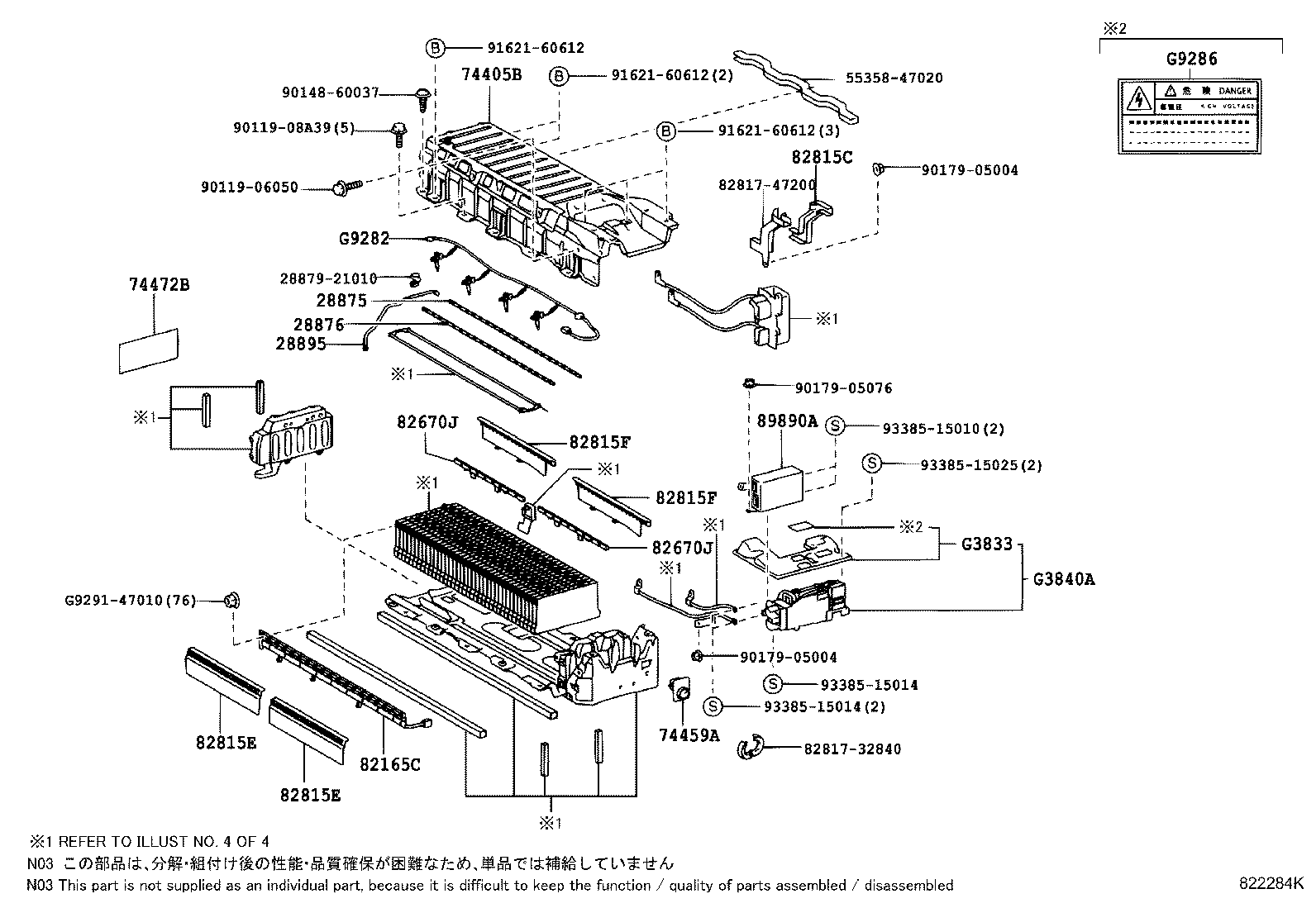

40 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 28800 | Battery |
| 28800A | Terminal, Battery Positive |
| 28800D | Cover, Connector(FOR BATTERY TERMINAL) |
| 28875 | Duct, Battery Insulator, NO.1 |
| 28876 | Duct, Battery Insulator, NO.2 |
| 28885 | Hose, Battery Room Ventilation |
| 28895 | Rubber, Battery Insulator |
| 28898 | Plate, Battery |
| 28899 | Insulator, Battery |
| 74401 | Bracket Sub-assy, Battery, RH |
| 74403B | Carrier Sub-assy, Battery |
| 74405B | Cover Sub-assy, Battery |
| 74407B | Bolt Sub-assy, Battery Clamp |
| 74447E | Packing, Battery, NO.1 |
| 74449A | Packing, Battery, NO.2 |
| 74459A | Lid, Battery Cover, NO.2 |
| 74472B | Pad, Battery Carrier |
| 82165C | Wire, Frame, NO.2 |
| 82611C | Cover, Fuse Block |
| 82670J | Block Assy, Junction |
| 82685F | Main Battery Caution Plate, NO.1 |
| 82815C | Cover, Wiring Harness Protector, NO.1 |
| 82815D | Cover, Wiring Harness Protector, NO.2 |
| 82815E | Cover, Wiring Harness Protector, NO.3 |
| 82815F | Cover, Wiring Harness Protector, NO.4 |
| 87130E | Blower Assy, Battery |
| 87165D | Control, Battery Blower Motor |
| 89890A | Computer Assy, Battery |
| G3829A | Fuse, Electric Vehicle |
| G3830A | Plug Assy, Electric Vehicle Battery |
| G3833 | Cover, Electric Vehicle Battery Fuse |
| G3834 | Grip, Service Plug |
| G3840A | Relay Assy, Hybrid Vehicle |
| G9242 | Cable, Main Battery |
| G9242A | Cable, Main Battery, NO.2 |
| G9279 | Label, Battery Caution, NO.4 |
| G9282 | Thermistor, Hybrid Battery |
| G9286 | Label, Hybrid Battery Caution, NO.2 |
| G9288 | Label, Battery Charging Notice |
| G9510 | Battery Assy, HV Supply |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
