Toyota Prius
2000-05 → 2003-08 · chassis NHW11 · catalogue 222210 · Europe
Discontinued model
Data version 2004-01
Hev Inverter
16 part groups · 2 illustrations

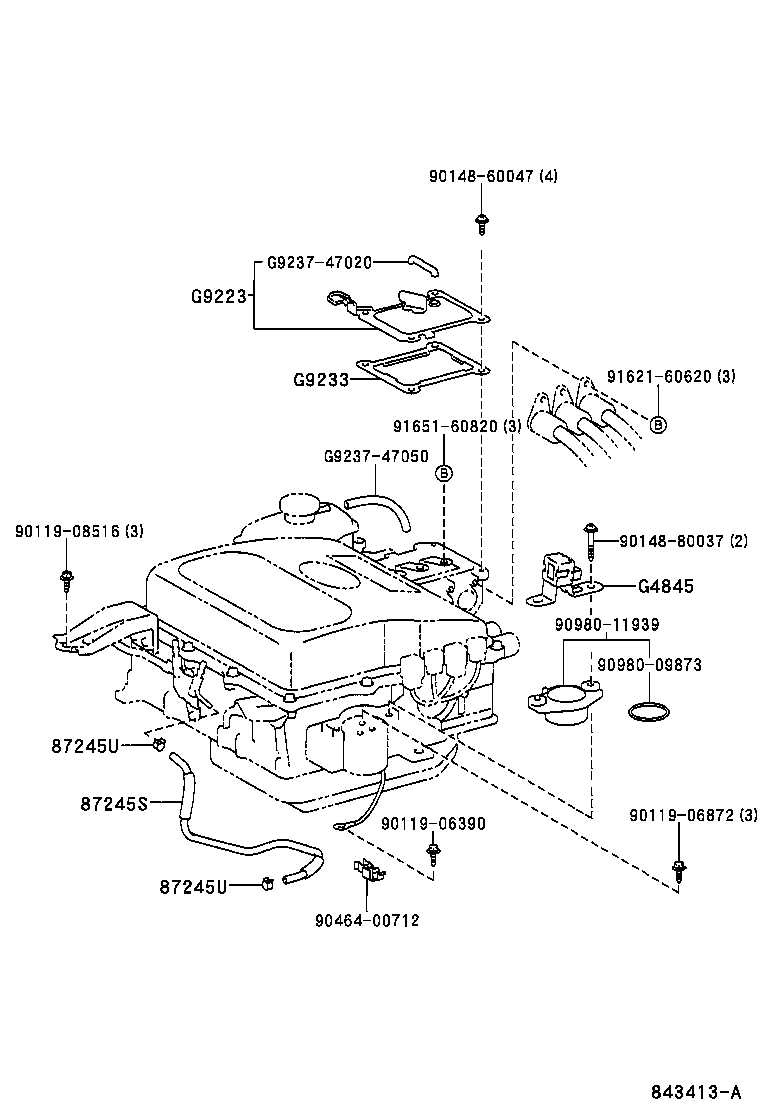

Part groups
| PNC | Description |
|---|---|
| 87245S | Hose, Inverter Water, NO.1 |
| 87245T | Hose, Inverter Water, NO.2 |
| 87245U | Clamp OR Clip (FOR WATER HOSE) |
| G4845 | Sensor, Circuit Breaker, NO.1 |
| G9118A | Label, HV Motor Control Inverter Caution |
| G9200 | Inverter Assy, W/Converter |
| G9209 | Tank Sub-assy, Inverter Reserve |
| G9214 | Bracket, Inverter, NO.1 |
| G9215 | Bracket, Inverter, NO.2 |
| G9217 | Bracket, Inverter, NO.4 |
| G9221 | Cover, Inverter |
| G9223 | Cover, Inverter Terminal |
| G9231 | Gasket, Inverter Cover |
| G9233 | Gasket, Inverter Terminal |
| G9251 | Seat, Inverter Name |
| G9258A | Cap, Inverter Reserve Tank |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
