Toyota Prius
2003-08 → 2009-03 · chassis NHW20 · catalogue 222220 · Europe
Supported model
Data version 2009-10

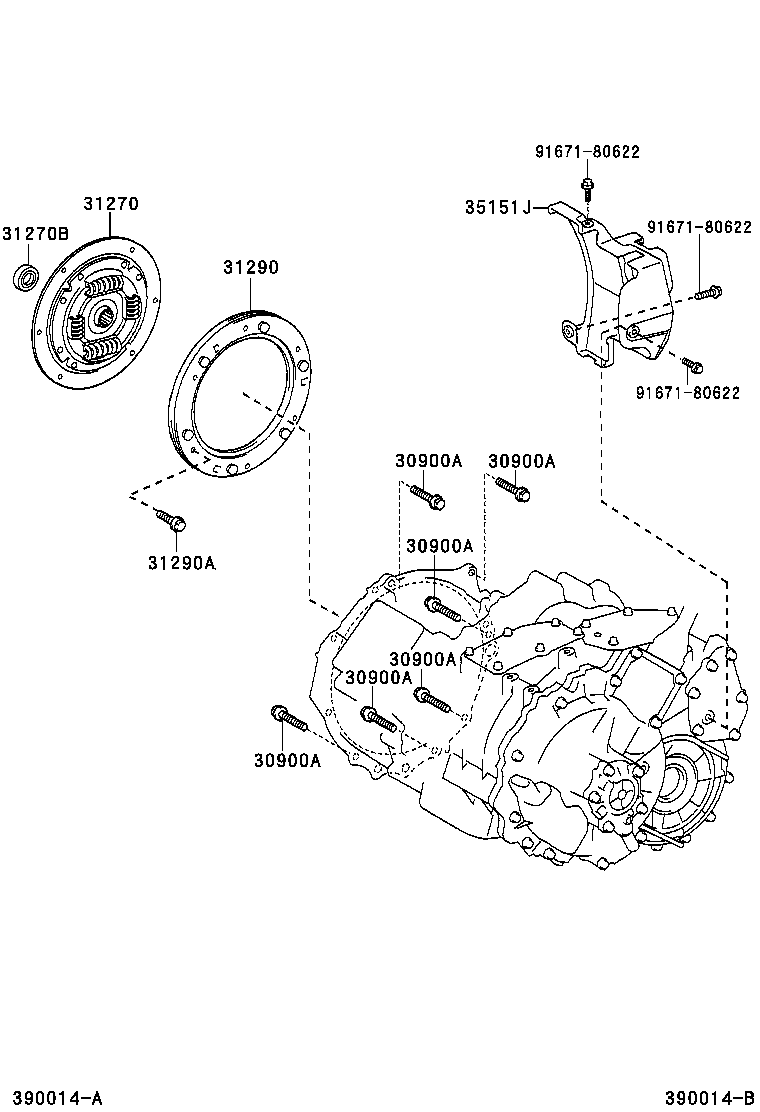

Transaxle Assy(HEV OR BEV OR FCEV)
73 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 30900 | Transaxle Assy, Hybrid Vehicle |
| 30900A | Bolt(FOR HYBRID VEHICLE TRANSAXLE & ENGINE SETTING) |
| 30900C | Plug, Breather(FOR PARKING COVER) |
| 30900K | Connector, Tube(FOR TRANSAXLE HOUSING) |
| 30900P | Plug, Drain(HEV) |
| 30900Q | Plug, Filler(HEV) |
| 30900R | Gasket, Drain Plug(HEV) |
| 30900S | Gasket, Filler Plug(HEV) |
| 31270 | Damper Assy, Transmission Input |
| 31270A | Bearing, Radial Ball(FOR CRANKSHAFT) |
| 31270B | Bush(FOR CRANKSHAFT) |
| 31290 | Cover Assy, Transmission Input Damper |
| 31290A | Bolt(FOR TRANSMISSION INPUT DAMPER COVER & FLYWHEEL) |
| 35151J | Cover, Automatic Transmission Case |
| 35308D | Cover Sub-assy, Transmission Oil Pump |
| 35308E | Bolt, W/Washer (FOR TRANSMISSION OIL PUMP COVER) |
| 35308F | Ring, O, NO.1 (FOR TRANSMISSION OIL PUMP COVER) |
| 35308G | Ring, O, NO.2 (FOR TRANSMISSION OIL PUMP COVER) |
| 35308H | Plug (FOR TRANSMISSION OIL PUMP COVER) |
| 35351B | Rotor, Transaxle Oil Pump Drive |
| 35371 | Shaft, Oil Pump Drive |
| 35395D | Strainer, Transmission Oil |
| 35395E | Ring, O(FOR TRANSAXLE OIL STRAINER) |
| 35409C | Spring Sub-assy, Manual Detent |
| 35548 | Cover, Parking |
| 35548A | Bolt, W/Washer (FOR PARKING COVE & CASE) |
| 35549A | Cover, Parking Shaft |
| 35580 | Actuator Assy, Shift Control |
| 35599B | Cover, Manual Detent Spring |
| 35702C | Sprocket Sub-assy, Transmission Drive |
| 35705 | Gear Sub-assy, Counter Driven |
| 35706K | Gear Sub-assy, Planetary Sun |
| 35710 | Shaft Assy, Input |
| 35710A | Seal, Type T Oil(FOR INPUT SHAFT) |
| 35710B | Bearing, Thrust Needle Roller, NO.1(FOR DRIVE SPROCKET) |
| 35710C | Bearing, Needle Roller, NO.2(FOR DRIVE SPROCKET) |
| 35710D | Bearing, Thrust Needle Roller, NO.1(FOR INPUT SHAFT) |
| 35710E | Bearing, Thrust Needle Roller, NO.2(FOR INPUT SHAFT) |
| 35743C | Gear, Planetary Ring |
| 35743D | Ring, Snap(FOR PLANETARY RING GEAR) |
| 35743E | Spacer(FOR PLANETARY RING GEAR) |
| 35758A | Bearing, Radial Ball(FOR CONTER DRIVE GEAR) |
| 35758B | Shim(FOR COUNTER DRIVE GEAR) |
| 35762G | Flange, Planetary Ring Gear |
| 35762H | Shim(FOR PLANETARY RING GEAR FLANGE) |
| 35781B | Chain, Transmission Drive |
| 35786C | Race, Thrust Bearing, NO.1 |
| 35786D | Race, Thrust Bearing, NO.1(FOR INPUT SHAFT) |
| 35786E | Race, Thrust Bearing, NO.2(FOR INPUT SHAFT) |
| 35789L | Race, Thrust Bearing, NO.2 |
| 35789N | Race, Thrust Bearing, NO.2(FOR INPUT SHAFT) |
| 35789Y | Race, Thrust Bearing NO.3(FOR INPUT SHAFT) |
| 36186E | Rotor, Oil Pump Driven |
| 39111 | Cover, Power Cable |
| 41211H | Pinion, Differential Drive |
| 41221C | Gear, Differential Ring |
| 41310C | Case Assy, Differential |
| 41331H | Gear, Differential Side |
| 41341C | Pinion, Differential |
| 41342E | Shaft, Differential Pinion |
| 41342Q | Pin, Straight(FOR DIFFERENTIAL PINION SHAFT) |
| 41351B | Washer, Differential Pinion Thrust |
| 41361L | Washer, Differential Side Gear Thrust, NO.1 |
| 82824U | Connector, Wiring Harness(FOR MOTOR STATOR) |
| 82824V | Connector, Wiring Harness(FOR MOTOR REVOLUTION SENSOR) |
| 82824Y | Connector, Wiring Harness(FOR GENERATOR) |
| G1100A | Bearing, Tapered Roller(FOR DIFFERENTIAL CASE LH) |
| G1100B | Shim(FOR DIFFERENTIAL CASE LH) |
| G1100C | Motor Assy, Hybrid Vehicle |
| G1142 | Cover, Motor Waterjacet |
| G2100B | Bearing, Tapered Roller(FOR DIFFERENTIAL CASE RH) |
| G2100C | Generator Assy, Hybrid Vehicle |
| G2148 | Cable, Generator |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
