Toyota Prius(PLUG-IN HBD)
2009-12 → 2010-10 · chassis ZVW35 · catalogue 224510 · Europe
Supported model
Data version 2011-05
Battery & Battery Cable
34 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 09120B | Bag, Tool |
| 28800 | Battery |
| 28885B | Hose, Battery |
| 28898 | Plate, Battery |
| 58409D | Lid Sub-assy, Battery Charger Connector Opening |
| 58446D | Protector, Battery Service Opening Lid |
| 64169C | Protector, Fuel Inlet, NO.1 |
| 82675C | Terminal, Junction |
| 82821K | Cover, Connector |
| 89612 | Bracket, Push Switch |
| 89892A | Sensor, Battery Voltage |
| 89892B | Sensor, Battery Voltage, NO.2 |
| G3829A | Fuse, Electric Vehicle |
| G3834 | Grip, Service Plug |
| G3840A | Relay Assy, Hybrid Vehicle |

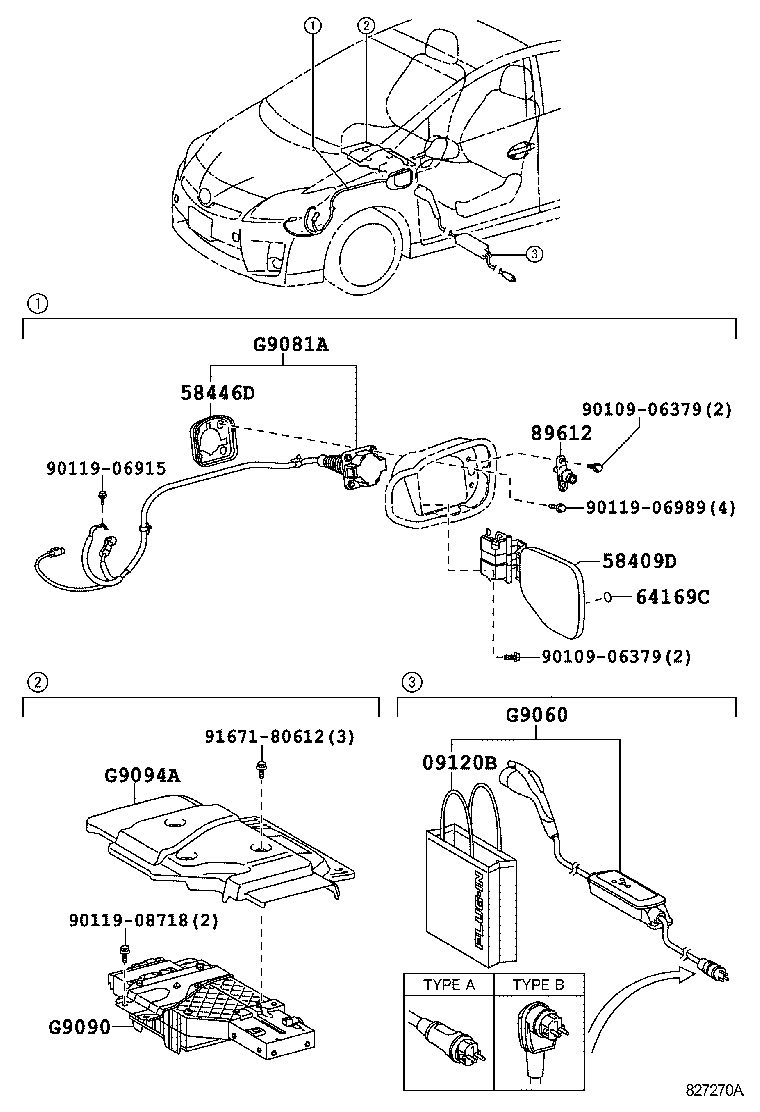

| G9060 | Cable Assy, Electric Vehicle Charger |
| G9081A | Cable, Electric Vehicle Charger |
| G9090 | Charger Assy, Electric Vehicle |
| G9094A | Cover, Electric Vehicle Charger |

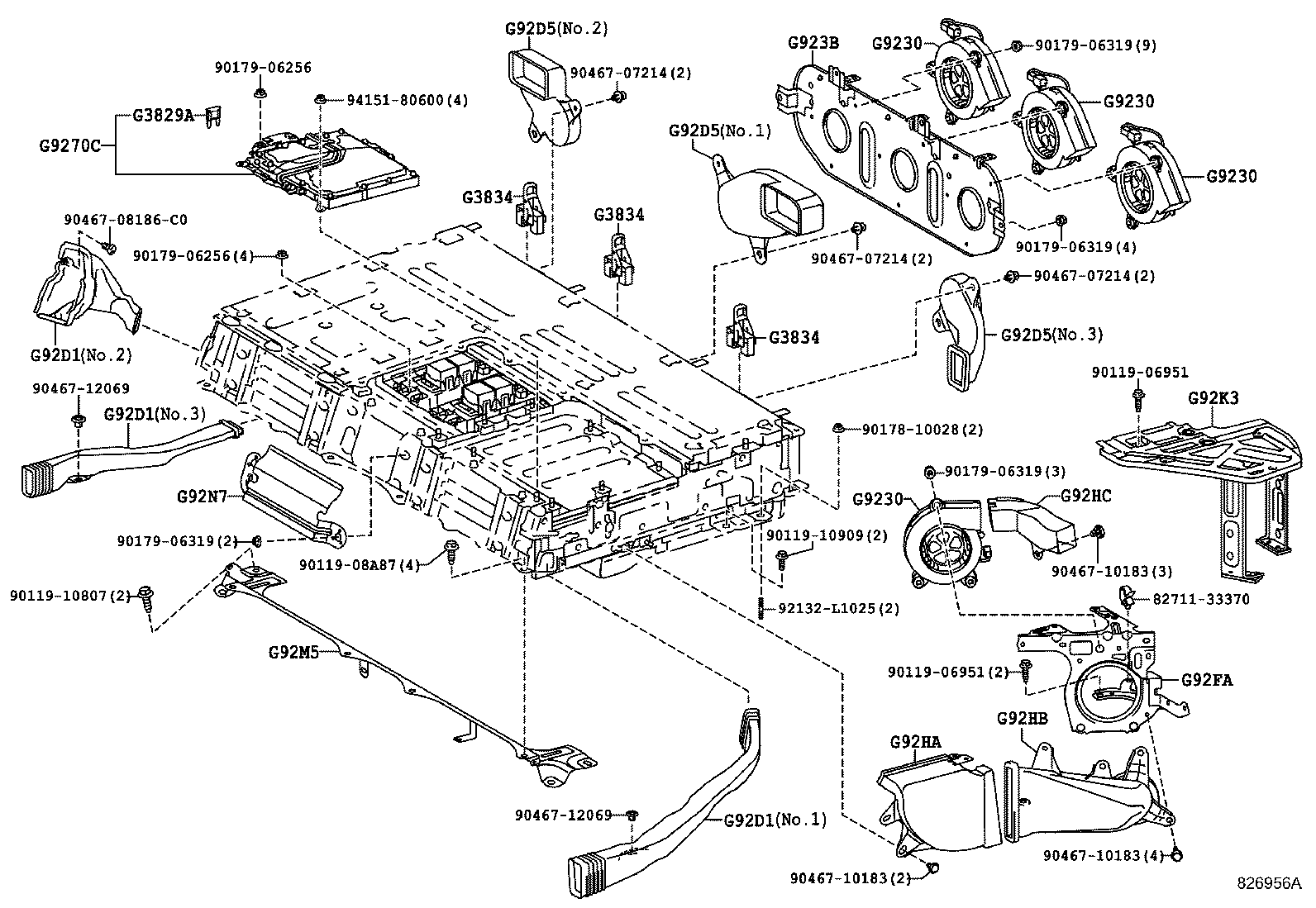

| G9230 | Blower Assy, Battery Cooling |
| G923B | Bracket, Battery Cooling Blower |
| G9270C | Converter, HV |
| G9298 | Clamp, HV Battery |
| G92D1 | Duct, Hybrid Battery Intake, NO.1 |
| G92D5 | Duct, Hybrid Battery Intake, NO.5 |
| G92FA | Bracket, Converter Cooling Blower |
| G92HA | Duct, Converter Cooling Exhaust |
| G92HB | Duct, Converter Cooling Exhaust, NO.2 |
| G92HC | Duct, Converter Cooling Exhaust, NO.3 |
| G92K3 | Bracket, Hybrid Battery Carrier, NO.1 |
| G92M5 | Reinforcement, HV Battery Carrier |
| G92N7 | Panel, Hybrid Battery Front Cover |
| G92Z0 | Block Assy, HV Battery Junction |

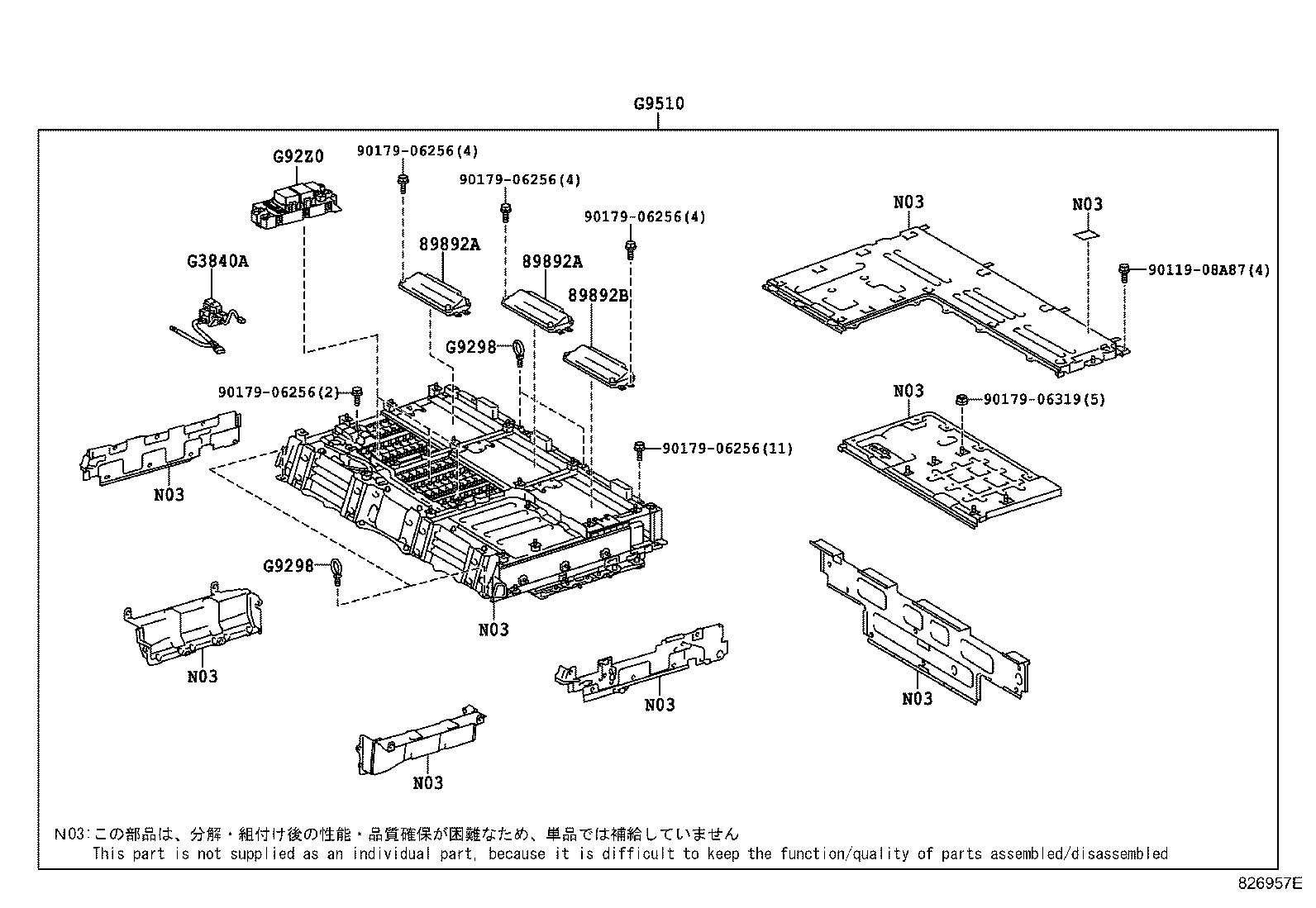

| G9510 | Battery Assy, HV Supply |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
