Toyota Prius Phv

2016-09 → 2022-11 · chassis ZVW52 · catalogue 224530 · Europe

Supported model Data version 2023-12

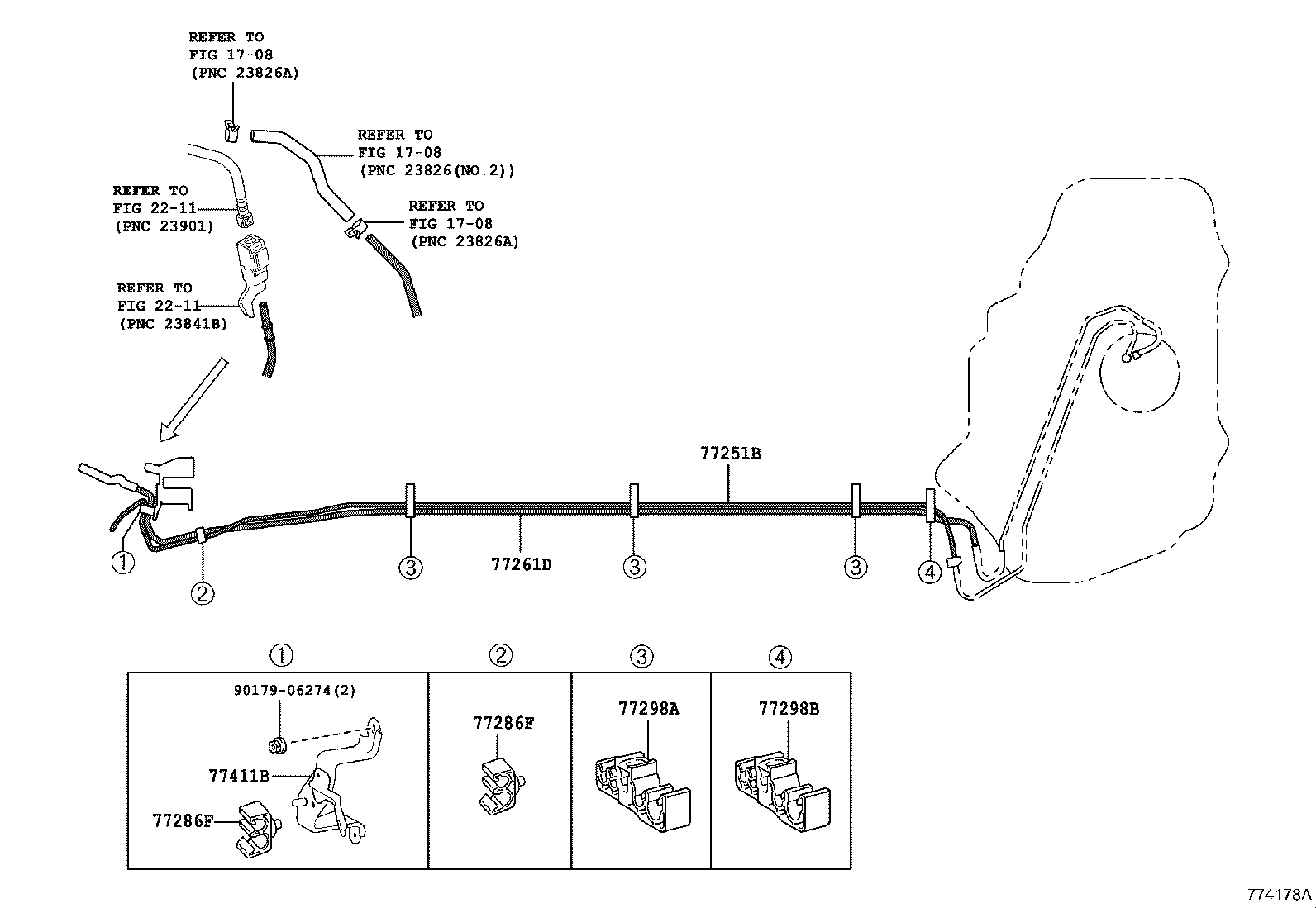

Exploded illustration 774178A 77251B — TUBE, FUEL MAIN (2 parts) 77261D — TUBE, FUEL TANK TO CANISTER (3 parts) 77411B — SUPPORT, FUEL TUBE GROMMET, NO.1 (4 parts) 9017906274 — not listed in this catalogue 77286F — CLAMP, FUEL TUBE, NO.2 (2 parts) 77298A — CLAMP, FUEL TUBE, NO.4 (2 parts) 77298B — CLAMP, FUEL TUBE, NO.4 (2 parts) 77286F — CLAMP, FUEL TUBE, NO.2 (2 parts) 1708 — not listed in this catalogue 1708 — not listed in this catalogue 2211 — not listed in this catalogue 2211 — not listed in this catalogue 1708 — not listed in this catalogue
774178A · 7 callouts, 6 unlisted Full size ↗
Dashed callouts are standard fasteners the factory draws but does not list as separate parts — there is no part number behind them.
15 parts on this figure
Part number Description Fitment Price
77251B — Tube, Fuel Main
77251-47110 Tube, Fuel Main
2016-09 → 2019-04 ended
ZVW52 —
77251-47110 Tube, Fuel Main
2019-05 → —
ZVW52 —
77261D — Tube, Fuel Tank TO Canister
77261-47120 Tube, Fuel Tank TO Canister
2016-09 → 2019-04 ended
ZVW52 —
77261-47110 Tube, Fuel Tank TO Canister
2020-07 → —
ZVW52 —
77261-47120 Tube, Fuel Tank TO Canister
2019-05 → 2020-07 ended
ZVW52 —
77286F — Clamp, Fuel Tube, NO.2
77286-78040 Clamp, Fuel Tube, NO.2
2016-09 → 2019-04 ended
ZVW52 —
77286-78040 Clamp, Fuel Tube, NO.2
2019-05 → —
ZVW52 —
77298A — Clamp, Fuel Tube, NO.4
77298-78040 Clamp, Fuel Tube, NO.4
2016-09 → 2019-04 ended
ZVW52 —
77298-78040 Clamp, Fuel Tube, NO.4
2019-05 → —
ZVW52 —
77298B — Clamp, Fuel Tube, NO.4
77298-78050 Clamp, Fuel Tube, NO.4
2016-09 → 2019-04 ended
ZVW52 —
77298-78050 Clamp, Fuel Tube, NO.4
2019-05 → —
ZVW52 —
77411B — Support, Fuel Tube Grommet, NO.1
77411-47020 Support, Fuel Tube Grommet, NO.1
2016-09 → 2019-04 ended
ZVW52 RHD —
77411-47030 Support, Fuel Tube Grommet, NO.1
2016-09 → 2019-04 ended
ZVW52 LHD —
77411-47020 Support, Fuel Tube Grommet, NO.1
2019-05 → —
ZVW52 RHD —
77411-47030 Support, Fuel Tube Grommet, NO.1
2019-05 → —
ZVW52 LHD —
No quantity column: the factory catalogue records which parts a vehicle takes, never how many.
