Toyota Lexus CT200H
2010-12 → present · chassis ZWA10 · catalogue 232510 · Europe
Supported model
Data version 2018-09

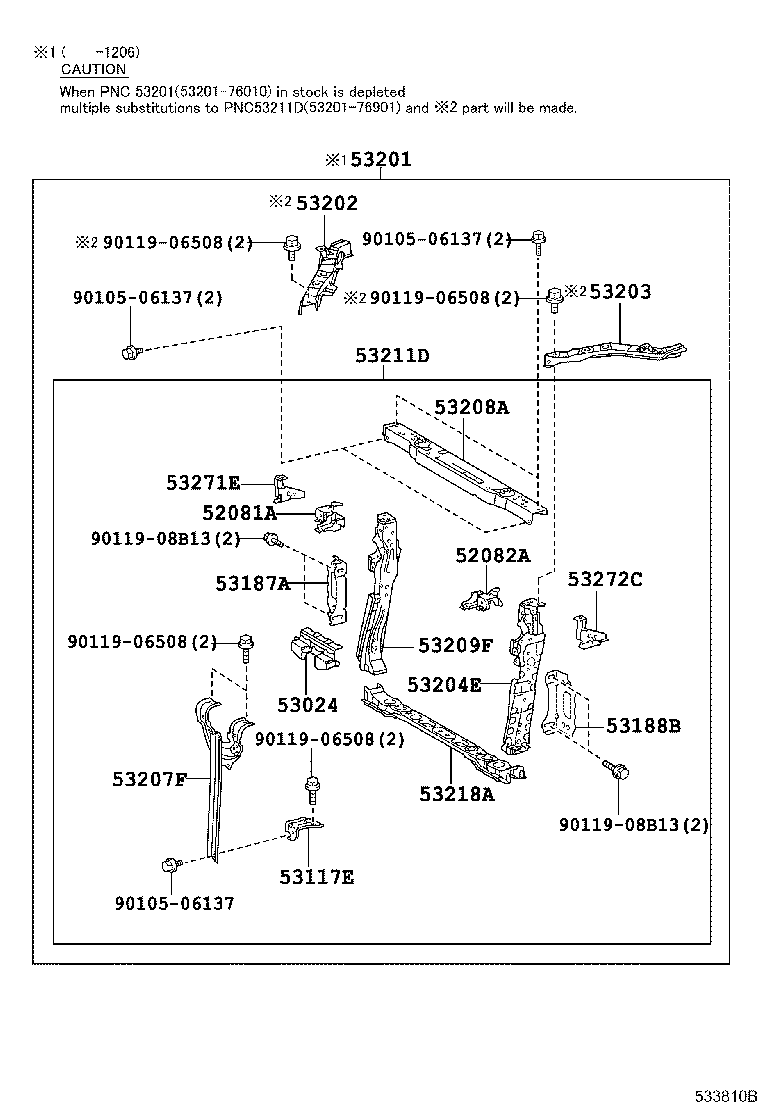

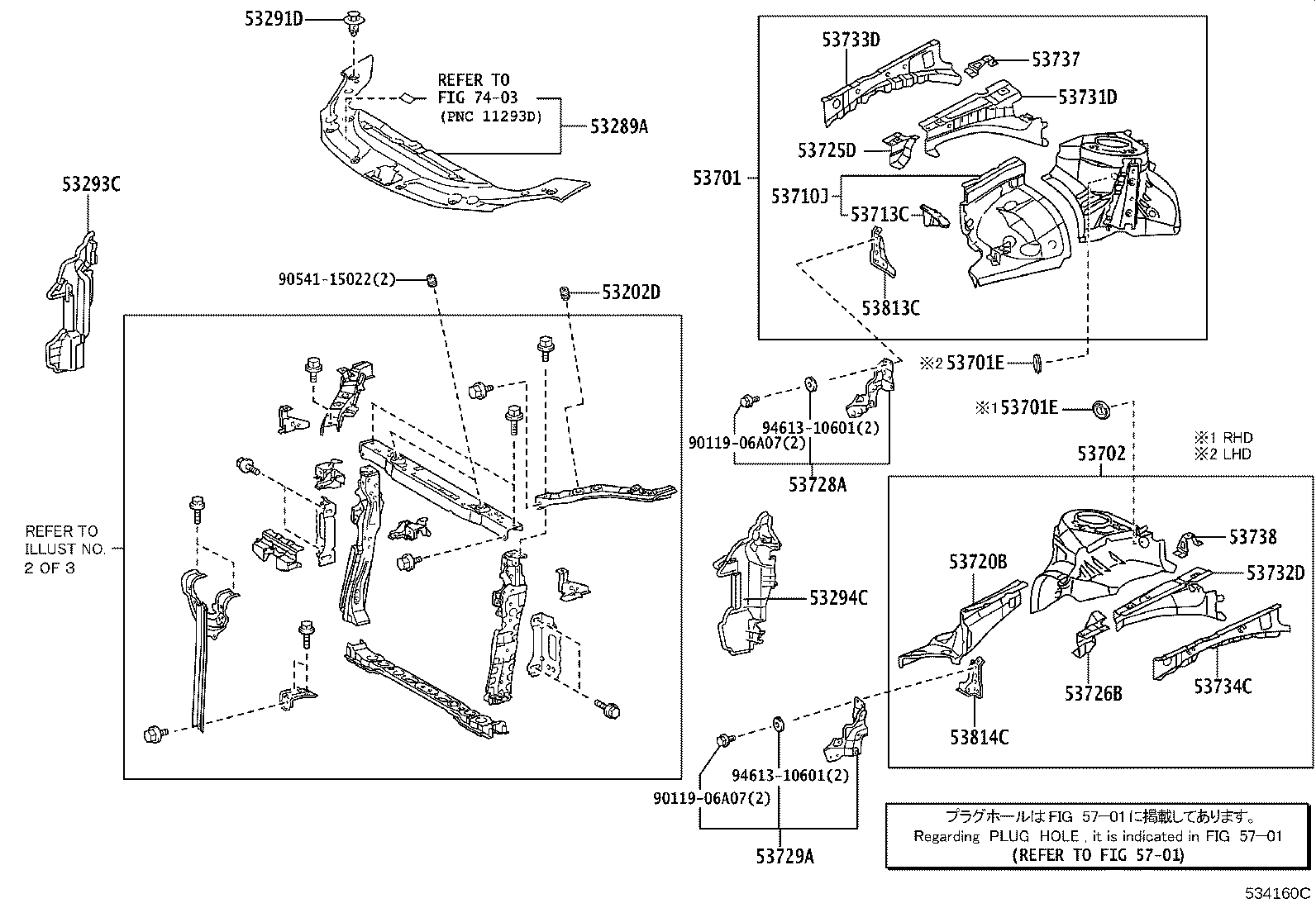

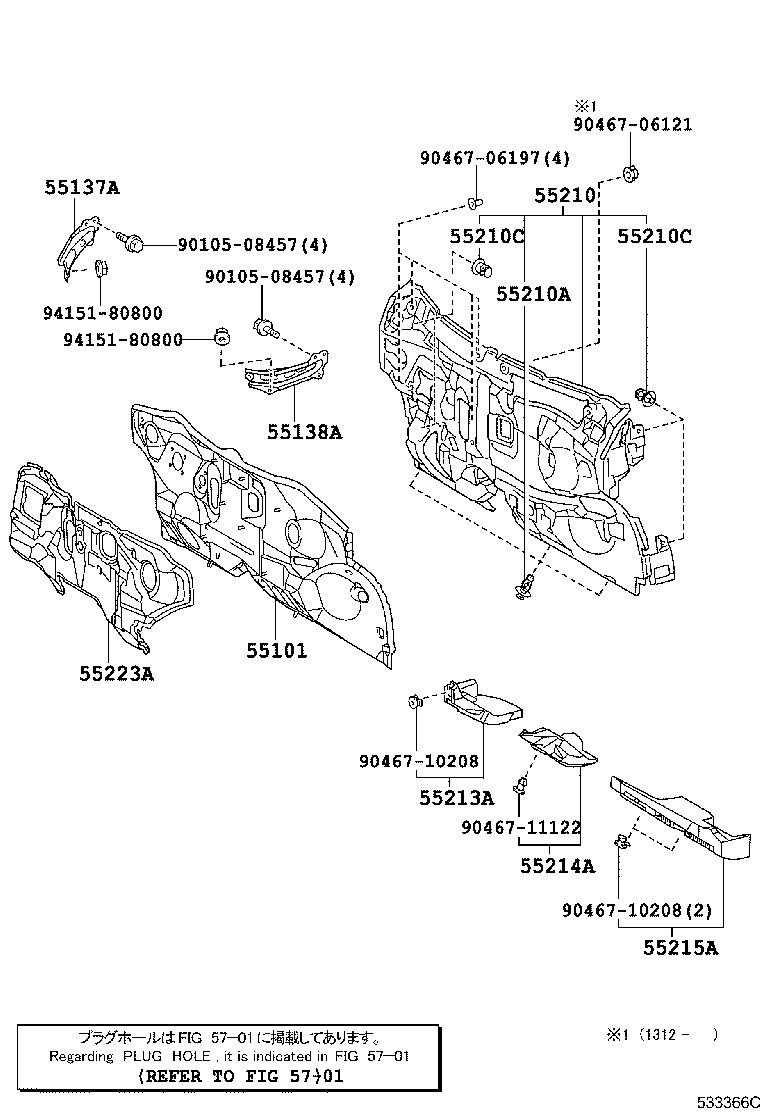

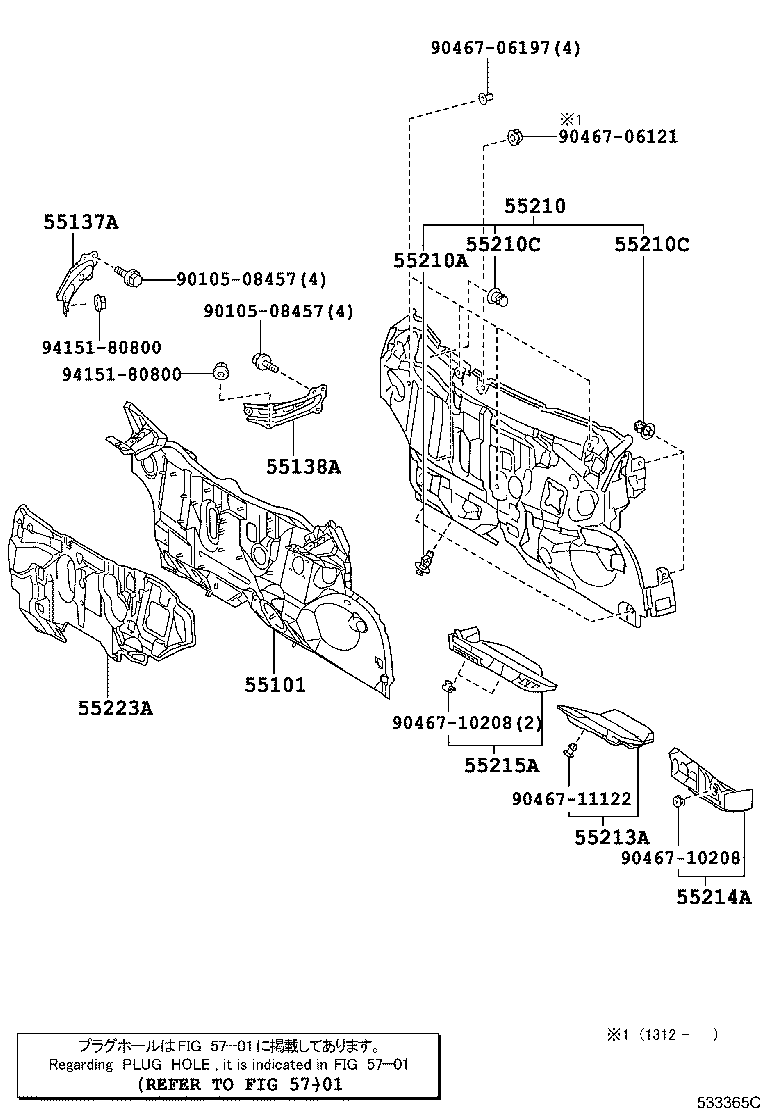

Front Fender Apron & Dash Panel
50 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 52081A | Stay Sub-assy, Front Bumper, RH |
| 52082A | Stay Sub-assy, Front Bumper, LH |
| 53024 | Reinforcement Sub-assy, Radiator Support |
| 53117E | Bracket, Radiator Grille, Lower |
| 53187A | Stay, Radiator Support, RH |
| 53188B | Stay, Radiator Support, LH |
| 53201 | Support Sub-assy, Radiator |
| 53202 | Support Sub-assy, Radiator, RH |
| 53202D | Cushion, Radiator Support |
| 53203 | Support Sub-assy, Radiator, LH |
| 53204E | Brace Sub-assy, Radiator Support TO Crossmember, LH |
| 53207F | Retainer Sub-assy, Cool Air Intake Duct |
| 53208A | Support Sub-assy, Hood Lock |
| 53209F | Brace Sub-assy, Radiator Support TO Crossmember, RH |
| 53211D | Support, Radiator |
| 53218A | Support, Radiator, Lower |
| 53271E | Bracket, Headlamp Mounting, RH |
| 53272C | Bracket, Headlamp Mounting, LH |
| 53289A | Cover, Radiator Support Opening |
| 53291D | Clip, Radiator Support TO Frame |
| 53293C | Deflector, Radiator Side, RH |
| 53294C | Deflector, Radiator Side, LH |
| 53701 | Apron Sub-assy, Front Fender, RH |
| 53701E | Grommet(FOR FRONT FENDER APRON) |
| 53702 | Apron Sub-assy, Front Fender, LH |
| 53710J | Apron Assy, Front Fender, RH |
| 53713C | Extension, Front Fender Apron, Front RH |
| 53720B | Apron Assy, Front Fender, LH |
| 53725D | Reinforcement, Front Spring Support, NO.2 RH |
| 53726B | Reinforcement, Front Spring Support, NO.2 LH |
| 53728A | Bracket, Fender Apron, RH |
| 53729A | Bracket, Fender Apron, LH |
| 53731D | Member, Front Apron TO Cowl Side, Upper RH |
| 53732D | Member, Front Apron TO Cowl Side, Upper LH |
| 53733D | Member, Front Apron TO Cowl Side, Lower Front RH |
| 53734C | Member, Front Apron TO Cowl Side, Lower Front LH |
| 53737 | Plate, Front Apron TO Cowl Side Member, RH |
| 53738 | Plate, Front Apron TO Cowl Side Member, LH |
| 53813C | Extension, Front Fender, RH |
| 53814C | Extension, Front Fender, LH |
| 55101 | Panel Sub-assy, Dash |
| 55137A | Brace, Dash TO Frame, RH |
| 55138A | Brace, Dash TO Frame, LH |
| 55210 | Insulator Assy, Dash Panel |
| 55210A | Clip |
| 55210C | Clip |
| 55213A | Pad, Dash Panel Silencer |
| 55214A | Pad, Dash Panel Insulator, NO.2 |
| 55215A | Pad, Dash Panel Insulator, NO.3 |
| 55223A | Insulator, Dash Panel, Outer |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
