Toyota Lexus CT200H
2010-12 → present · chassis ZWA10 · catalogue 232510 · Europe
Supported model
Data version 2018-09

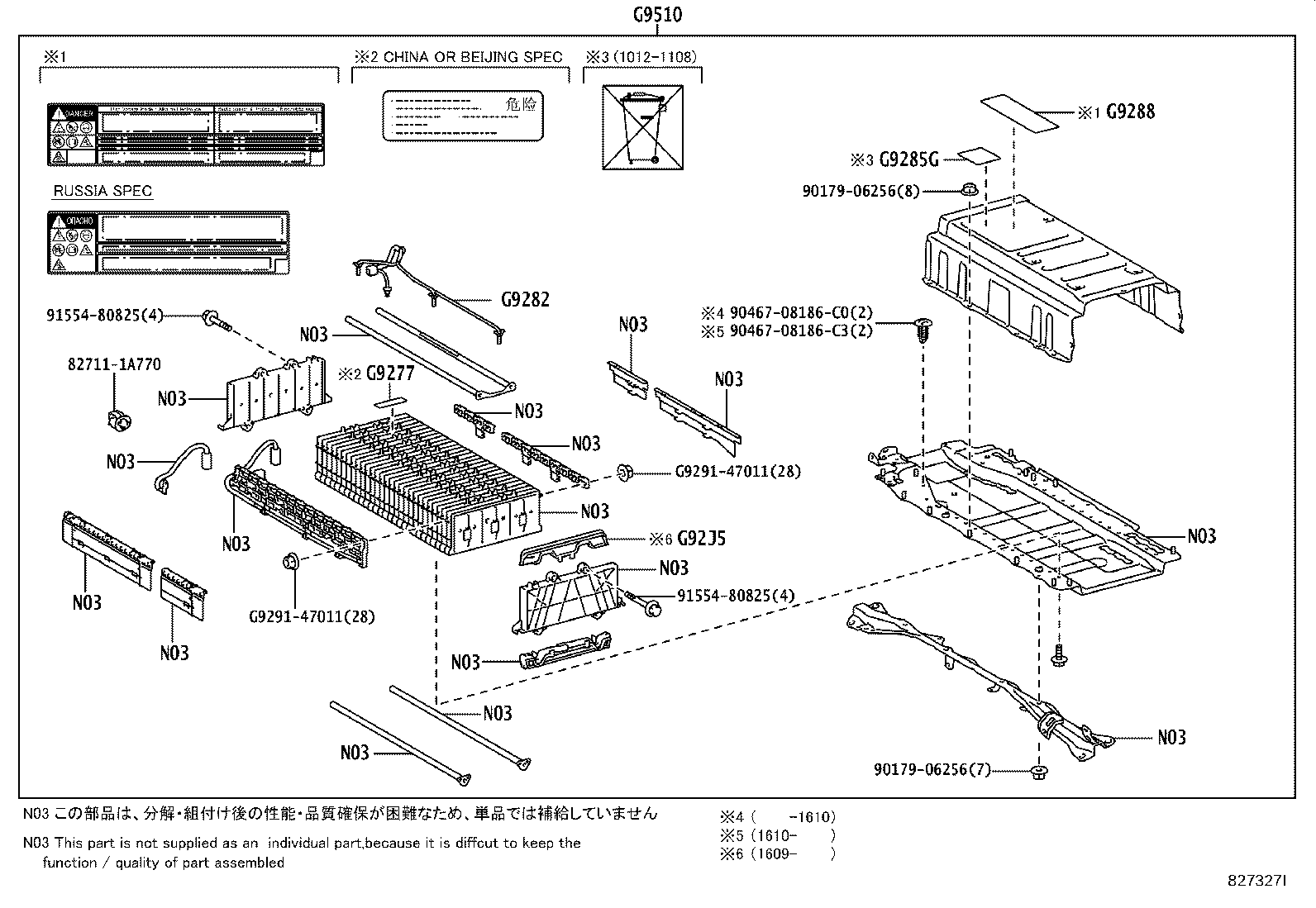

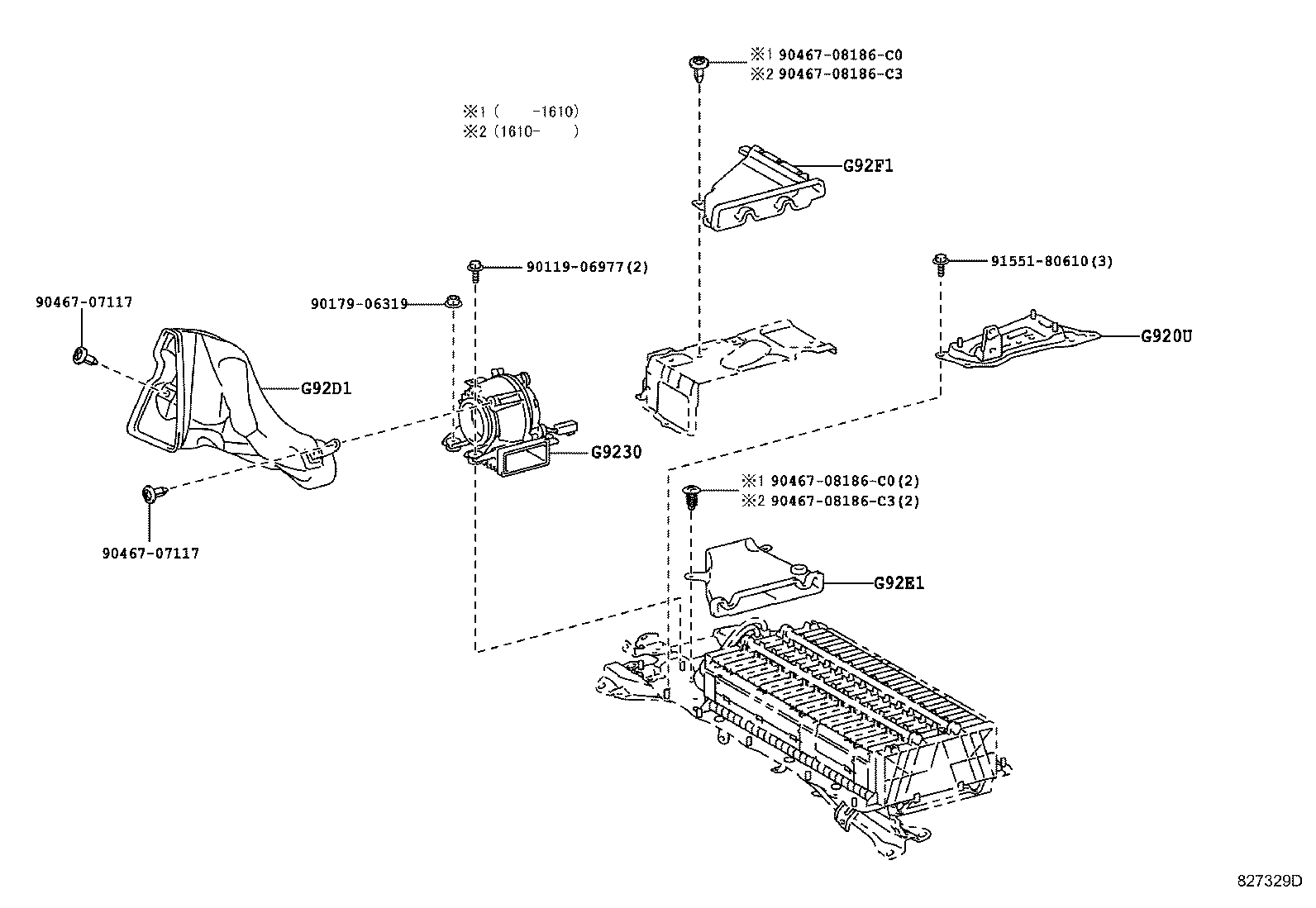

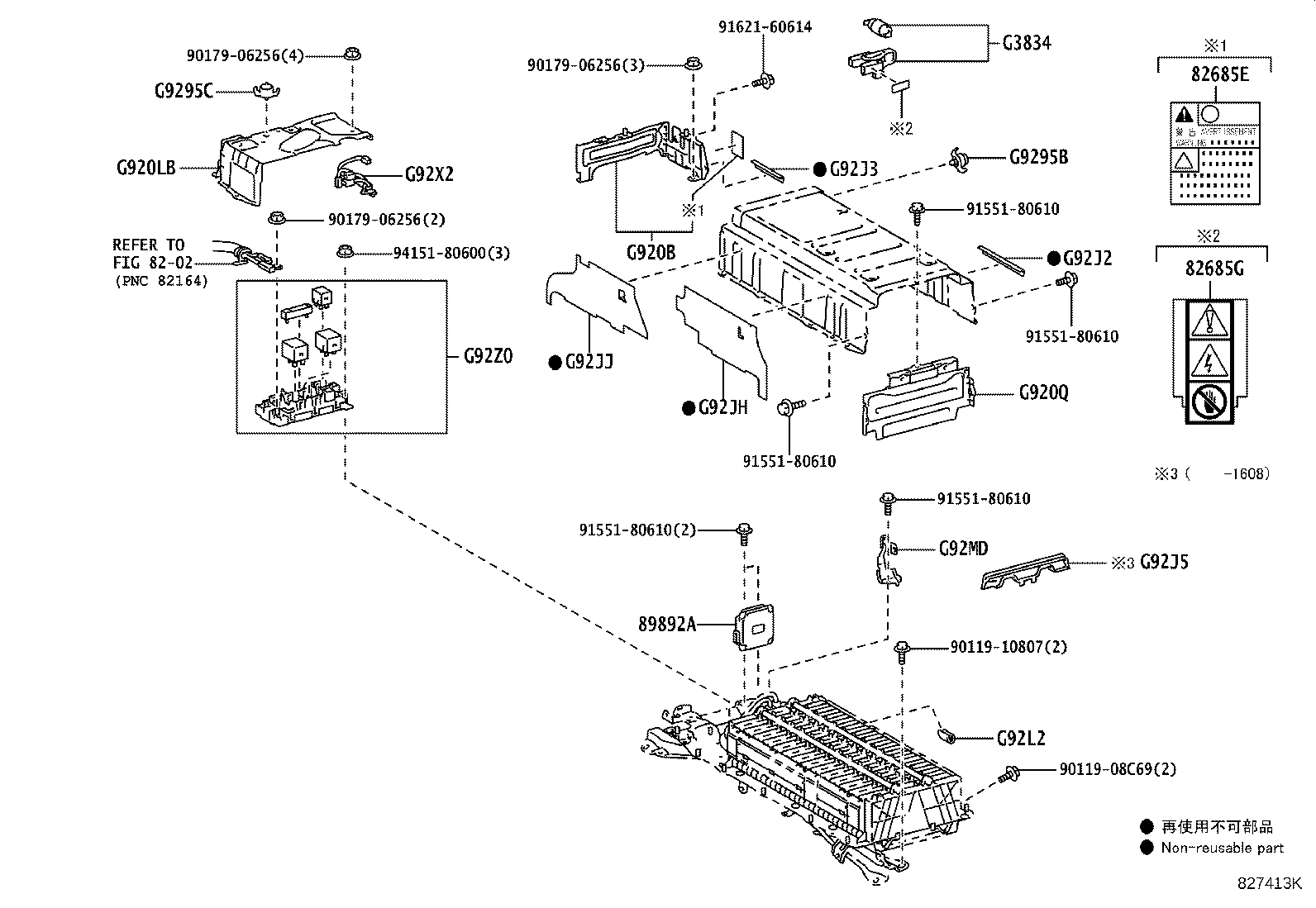

Battery & Battery Cable
34 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 28800 | Battery |
| 28885B | Hose, Battery |
| 28897 | Plate, Battery Caution |
| 28898 | Plate, Battery |
| 82675C | Terminal, Junction |
| 82685E | Plate, Service Plug Caution |
| 82685G | Main Battery Caution Plate, NO.2 |
| 82821K | Cover, Connector |
| 89892A | Sensor, Battery Voltage |
| G3834 | Grip, Service Plug |
| G920B | Bracket Sub-assy, HV Battery Carrier, NO.1 |
| G920LB | Cover Sub-assy, Hybrid Battery, RH |
| G920Q | Shield Sub-assy, Hybrid Battery, NO.1 |
| G920U | Bracket Sub-assy, HV Battery Carrier, NO.4 |
| G9230 | Blower Assy, Battery Cooling |
| G9277 | Label, Battery Caution, NO.2 |
| G9282 | Thermistor, Hybrid Battery |
| G9285G | Label, HV Battery Information, NO.1 |
| G9288 | Label, Battery Charging Notice |
| G9295B | Striker, Battery Cover Lock |
| G9295C | Striker, Battery Cover Lock, NO.2 |
| G92D1 | Duct, Hybrid Battery Intake, NO.1 |
| G92E1 | Duct, HV Battery Cover Intake, NO.1 |
| G92F1 | Duct, Hybrid Battery Exhaust, NO.1 |
| G92J2 | Sheet, HV Battery Carrier, NO.2 |
| G92J3 | Sheet, HV Battery Carrier, NO.3 |
| G92J5 | Packing, Hybrid Battery, NO.1 |
| G92JH | Sheet, Hybrid Battery Cover |
| G92JJ | Sheet, HV Battery Shield |
| G92L2 | Plate, HV Battery Lower Cover |
| G92MD | Bracket, HV Battery Upper Carrier, NO.7 |
| G92X2 | Wire, HV Battery Pack, NO.2 |
| G92Z0 | Block Assy, HV Battery Junction |
| G9510 | Battery Assy, HV Supply |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
