Toyota Lexus IS250/350/2##D
2005-08 → 2013-04 · chassis ALE20,GSE2# · catalogue 242520 · Europe
Supported model
Data version 2013-10

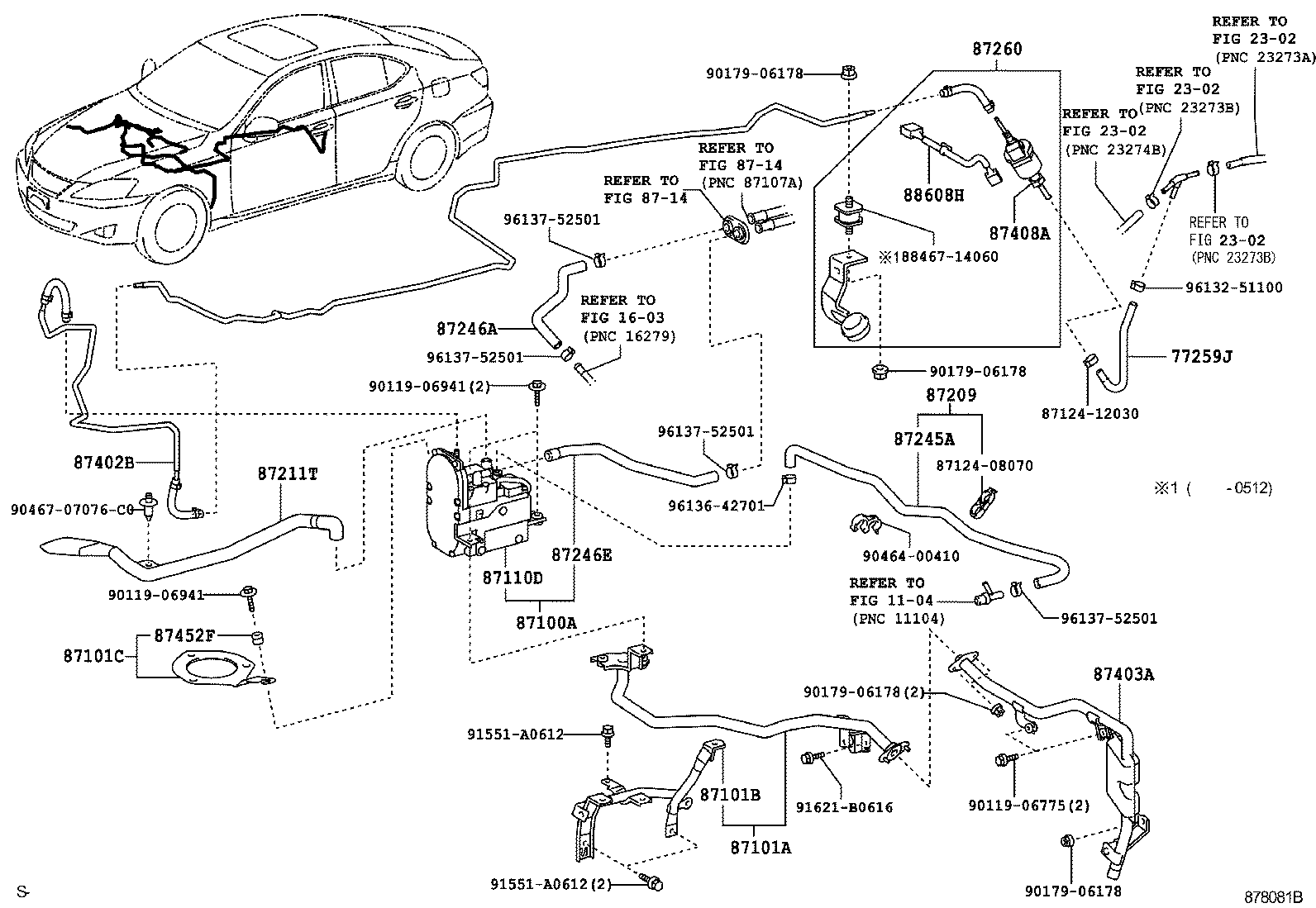

Heating & Air Conditioning - Water Piping
17 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 77259J | Hose, Fuel |
| 87100A | Heater & Accessory Assy |
| 87101A | Bracket Sub-assy, Heater NO.1 |
| 87101B | Bracket Sub-assy, Heater NO.2 |
| 87101C | Bracket Sub-assy, Heater NO.3 |
| 87110D | Heater Assy |
| 87209 | Hose Sub-assy, Water |
| 87211T | Duct, Air |
| 87245A | Hose, Heater Water, Inlet A |
| 87246A | Hose, Heater Water, Outlet A |
| 87246E | Hose, Heater Water, Outlet E |
| 87260 | Pump Assy, Heater |
| 87402B | Pipe Sub-assy, Fuel |
| 87403A | Pipe Sub-assy, Exhaust |
| 87408A | Pump Sub-assy, Fuel |
| 87452F | Bracket, Power Heater, NO.3 |
| 88608H | Harness Sub-assy, Wiring Air Indicator, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
