Toyota Lexus IS2###/3###
2013-04 → present · chassis ASE30,AVE30,GSE30 · catalogue 242530 · Europe
Supported model
Data version 2018-09

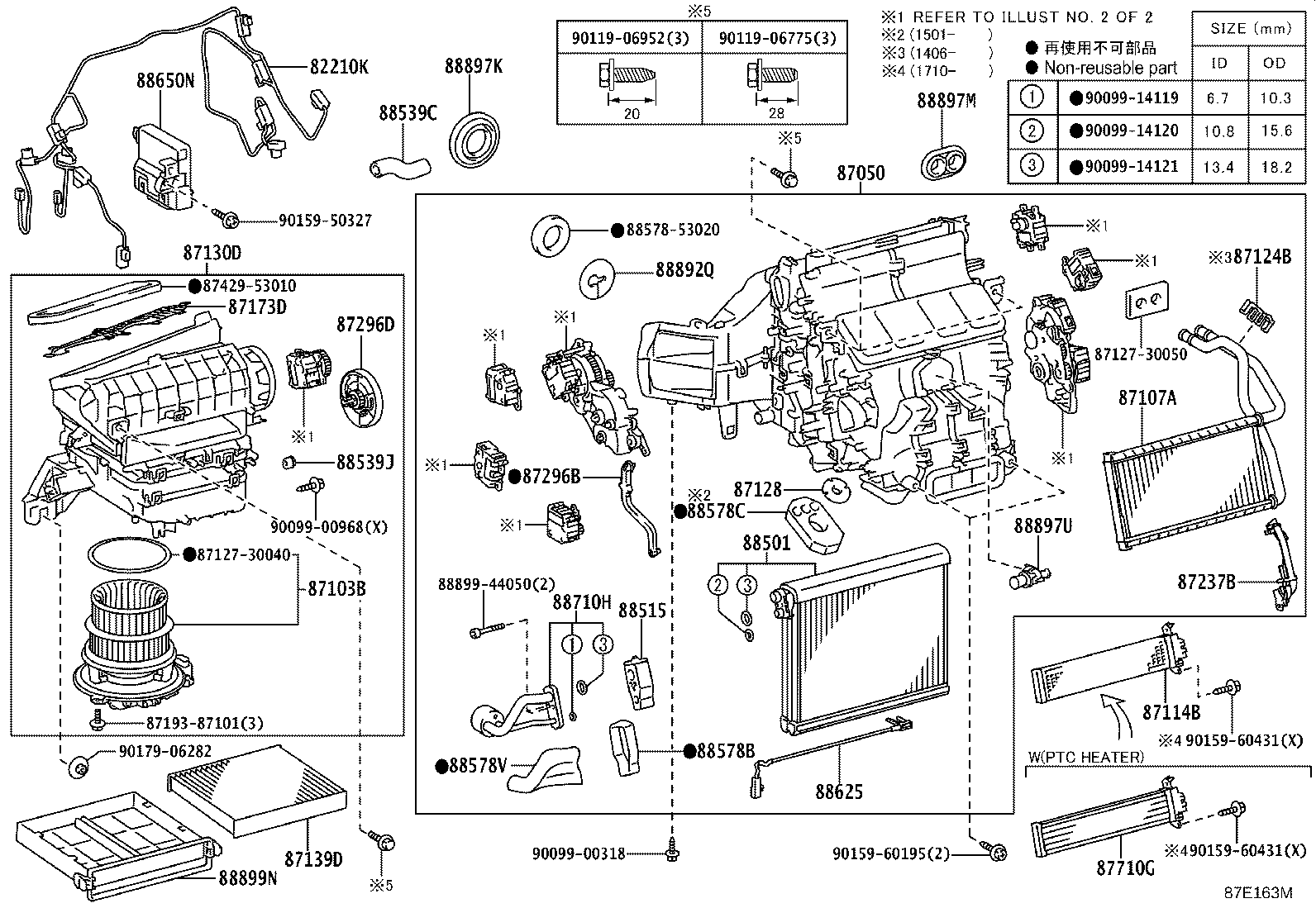

Heating & Air Conditioning - Cooler Unit
36 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 82210K | Harness Assy, Air Conditioner |
| 87050 | Radiator Assy, Air Conditioner |

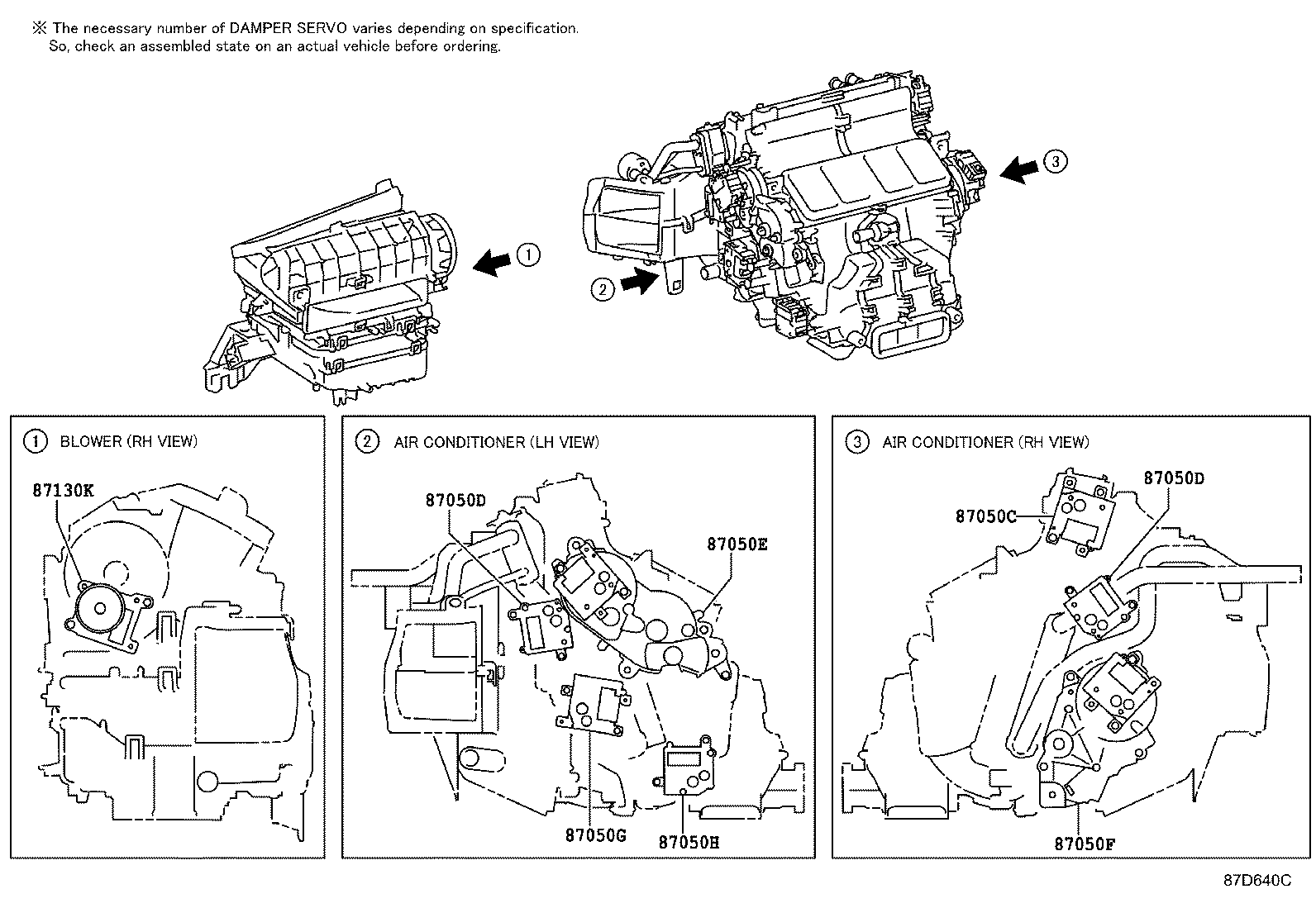

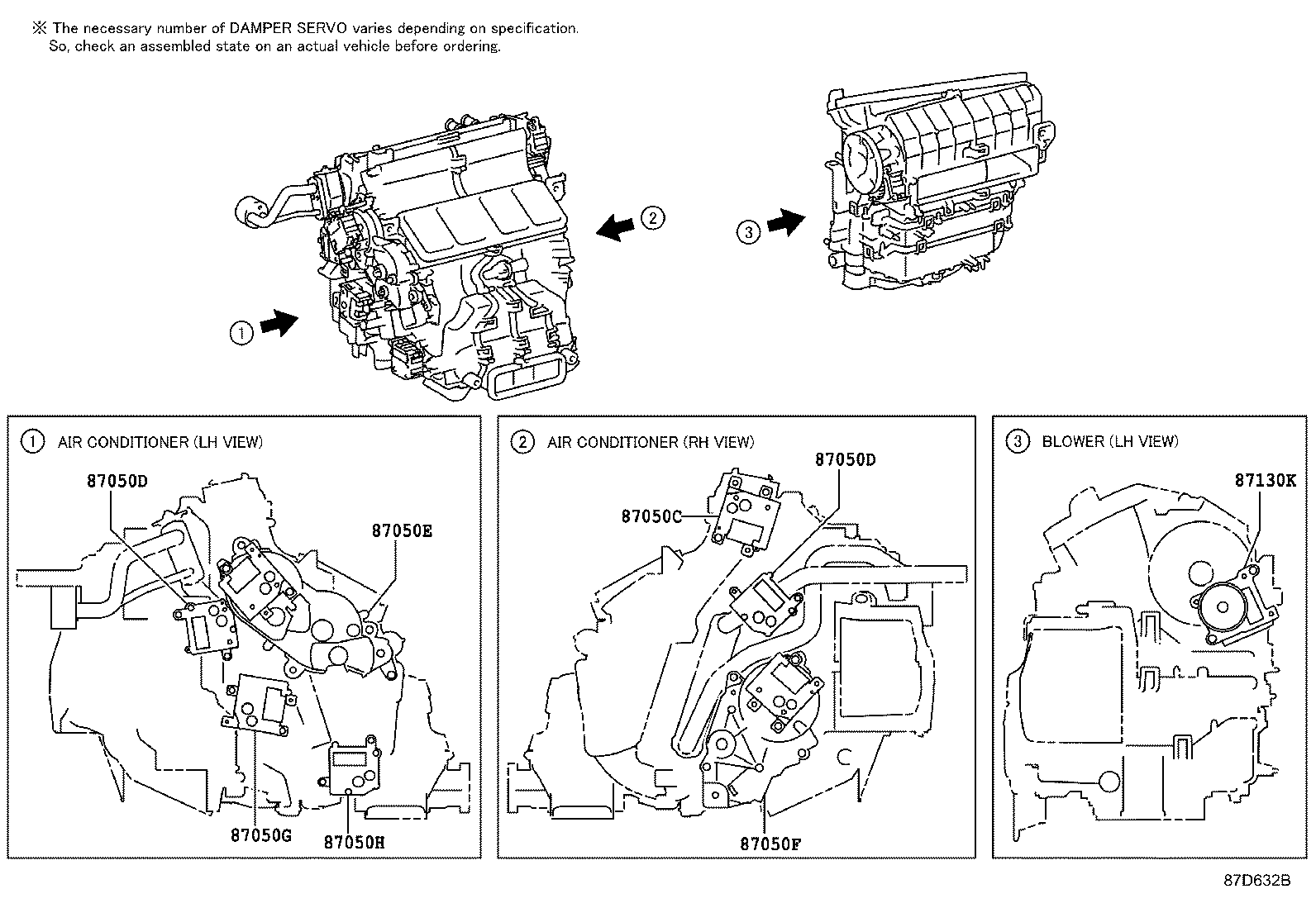

| 87050C | Damper Servo Sub-assy, Air Conditioner Radiator, NO.1 |
| 87050D | Damper Servo Sub-assy, Air Conditioner Radiator, NO.2 |
| 87050E | Damper Servo Sub-assy, Air Conditioner Radiator, NO.3 |
| 87050F | Damper Servo Sub-assy, Air Conditioner Radiator, NO.4 |
| 87050G | Damper Servo Sub-assy, Air Conditioner Radiator, NO.5 |
| 87050H | Damper Servo Sub-assy, Air Conditioner Radiator, NO.6 |
| 87103B | Motor Sub-assy, Blower W/Fan |
| 87107A | Unit Sub-assy, Heater Radiator |
| 87114B | Cover, Heater |
| 87124B | Clamp, Heater |
| 87128 | Grommet, Heater |
| 87130D | Blower Assy |
| 87130K | Damper Servo Sub-assy, Blower, NO.1 |
| 87139D | Element, Air Refiner |
| 87173D | Protector Heater |
| 87237B | Cover, Heater Piping |
| 87296B | Lever, Heater Air Damper Control |
| 87296D | Lever, Heater Air Damper Control, NO.2 |
| 87710G | Quick Heater Assy |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88515 | Valve, Cooler Expansion |
| 88539C | Hose, Cooler Unit Drain, NO.2 |
| 88539J | Hose, Drain Cooler |
| 88578B | Packing, Cooling Unit, NO.1 |
| 88578C | Packing, Cooling Unit, NO.2 |
| 88578V | Packing, Cooling Unit, NO.3 |
| 88625 | Thermistor, Cooler, NO.1 |
| 88650N | Amplifier Assy, Air Conditioner |
| 88710H | Tube & Accessory Assy, Air Conditioner |
| 88892Q | Plate, Cooler |
| 88897K | Grommet, (FOR COOLER PIPE) |
| 88897M | Grommet (FOR HEATER PIPE) |
| 88897U | Pipe, Aspirator |
| 88899N | Plate, Cover |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
