Toyota Lexus RC3###/200T
2014-09 → 2020-08 · chassis ASC10,AVC10,GSC10 · catalogue 245520 · Europe
Supported model
Data version 2020-12

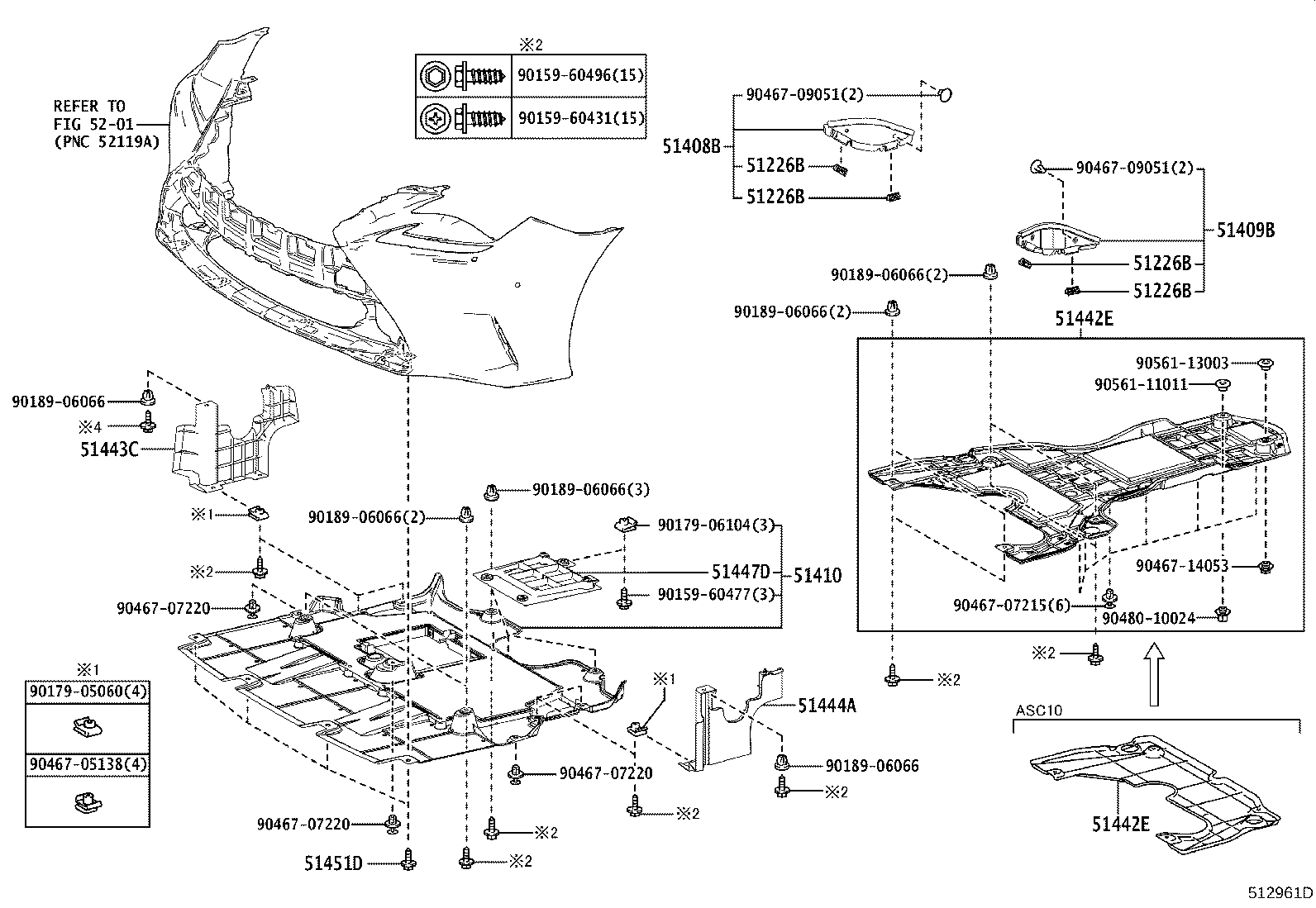

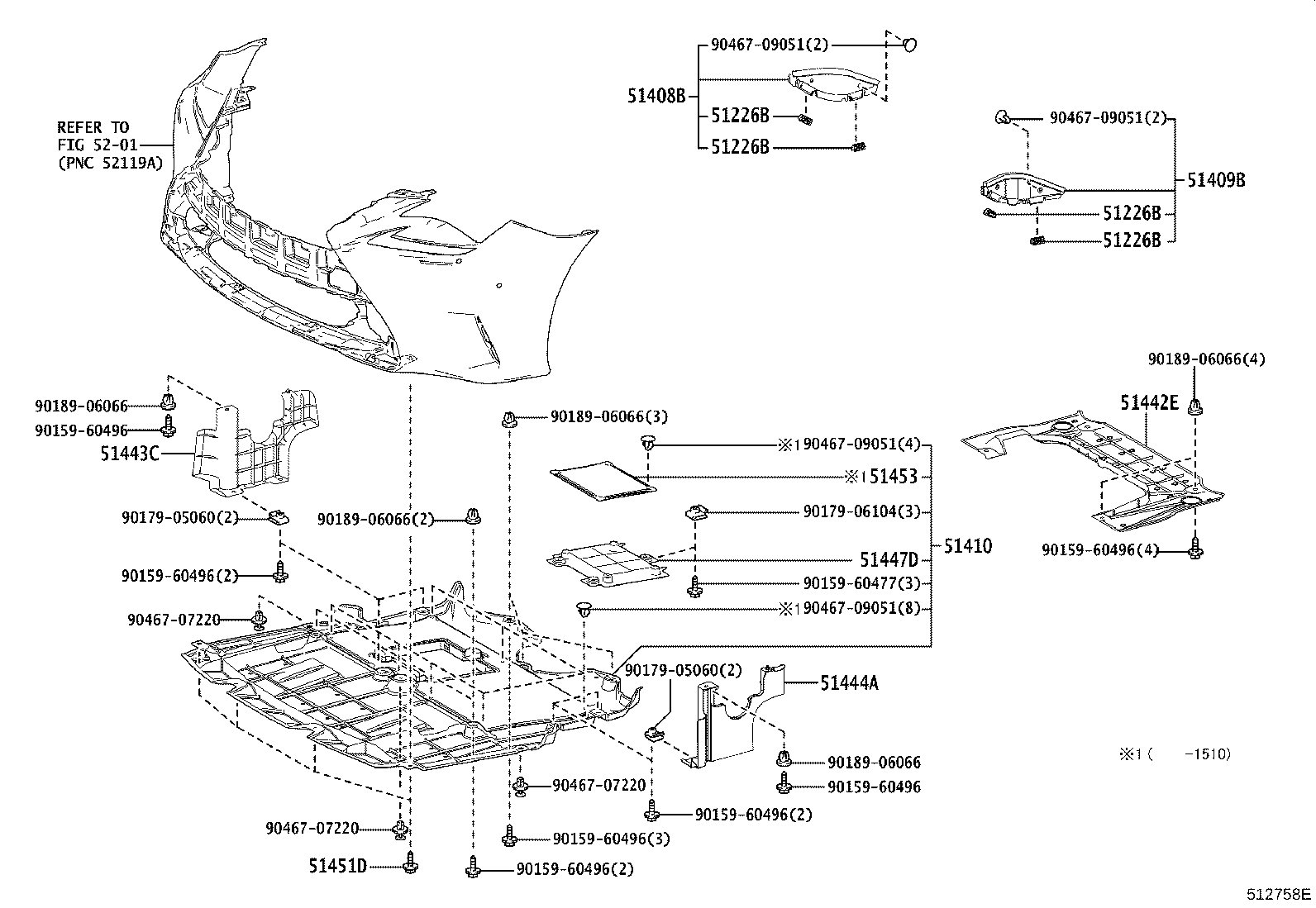

Suspension Crossmember & Under Cover
33 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 48691D | Damper, Suspension Tower |
| 51201 | Crossmember Sub-assy, Front Suspension |
| 51206A | Member Sub-assy, Rear Suspension |
| 51210B | Crossmember Assy, Frame, NO.1 |
| 51219 | Protector, Front Suspension Member, Lwr |
| 51220 | Crossmember Assy, Frame, NO.2 |
| 51224B | Plate, Front Suspension Menber Brace, RH |
| 51225D | Plate, Front Suspension Menber Brace, LH |
| 51226B | Plate, Front Suspension Member, NO.2 |
| 51249A | Damper, Rear Suspension Member |
| 51408B | Cover Sub-assy, Engine Under, RH |
| 51409B | Cover Sub-assy, Engine Under, LH |
| 51410 | Cover Assy, Engine Under, NO.1 |
| 51442E | Cover, Engine Under, NO.2 |
| 51443C | Cover, Engine Under, Rear RH |
| 51444A | Cover, Engine Under, Rear LH |
| 51447D | Cover, Engine Under, NO.4 Center |
| 51451D | Screw, NO.1 |
| 51453 | Silencer, Engine Under Cover, Front |
| 52203F | Stopper Sub-assy, Rear Suspension Member, Lower RH |
| 52204C | Stopper Sub-assy, Rear Suspension Member, Lower LH |
| 52205H | Cushion Sub-assy, Body Mounting, Rear RH |
| 52206C | Cushion Sub-assy, Body Mounting, Rear LH |
| 52255B | Brace, Front Suspension Member |
| 52271D | Cushion, Rear Suspension Member Body Mounting, Front |
| 52272B | Cushion, Rear Suspension Member Body Mounting, Front Lower |
| 52274A | Stopper, Rear Suspension Member, Lower LH |
| 52275A | Cushion, Rear Suspension Member Body Mounting, Rear |
| 52277B | Stopper, Rear Suspension Member, Rear Upper |
| 52278C | Stopper, Rear Suspension Member, Rear Lower |
| 52295 | Brace, Rear Suspension Member, RH |
| 52296 | Brace, Rear Suspension Member, LH |
| 57533A | Brace, Front Floor, Center |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
