Toyota Lexus IS250C
2009-04 → 2015-07 · chassis GSE20 · catalogue 246510 · Europe
Supported model
Data version 2016-01

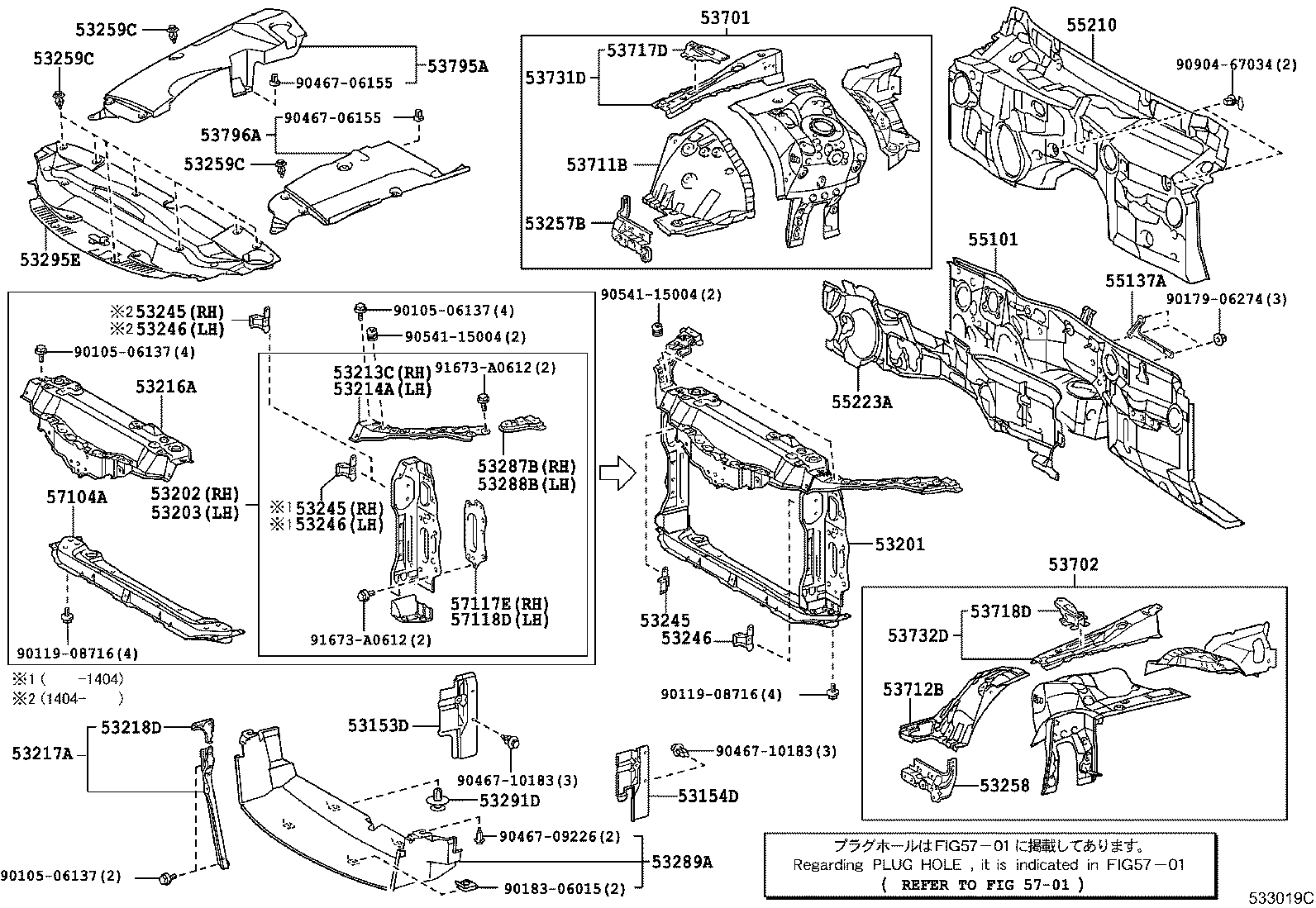

Front Fender Apron & Dash Panel
37 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 53153D | Guide, Radiator Grille Side Air, RH |
| 53154D | Guide, Radiator Grille Side Air, LH |
| 53201 | Support Sub-assy, Radiator |
| 53202 | Support Sub-assy, Radiator, RH |
| 53203 | Support Sub-assy, Radiator, LH |
| 53213C | Support, Radiator, Upper Front |
| 53214A | Support, Radiator, Upper LH |
| 53216A | Support, Radiator, Upper |
| 53217A | Brace, Hood Lock Support |
| 53218D | Extension, Hood Lock Brace |
| 53245 | Bracket, Headlamp, RH |
| 53246 | Bracket, Headlamp, LH |
| 53257B | Bracket, Radiator Support TO Front Fender |
| 53258 | Bracket, Front End Panel Mounting, LH |
| 53259C | Clip, Radiator Support TO Frame Seal |
| 53287B | Extension, Radiator Support, RH |
| 53288B | Extension, Radiator Support, LH |
| 53289A | Cover, Radiator Support Opening |
| 53291D | Clip, Radiator Support TO Frame |
| 53295E | Seal, Cool Air Intake Duct |
| 53701 | Apron Sub-assy, Front Fender, RH |
| 53702 | Apron Sub-assy, Front Fender, LH |
| 53711B | Apron, Front Fender, Front RH |
| 53712B | Apron, Front Fender, Front LH |
| 53717D | Gusset, Fender Apron, RH |
| 53718D | Gusset, Fender Apron, LH |
| 53731D | Member, Front Apron TO Cowl Side, Upper RH |
| 53732D | Member, Front Apron TO Cowl Side, Upper LH |
| 53795A | Cover, Engine Room, Side |
| 53796A | Cover, Engine Room Side, LH |
| 55101 | Panel Sub-assy, Dash |
| 55137A | Brace, Dash TO Frame, RH |
| 55210 | Insulator Assy, Dash Panel |
| 55223A | Insulator, Dash Panel, Outer |
| 57104A | Member Sub-assy, Front Cross |
| 57117E | Retainer, Front Bumper Arm, RH |
| 57118D | Retainer, Front Bumper Arm, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
