Toyota Celica
1977-08 → 1981-07 · chassis TA40B,RA40B · catalogue 252220 · Europe
Discontinued model
Data version 1987-01

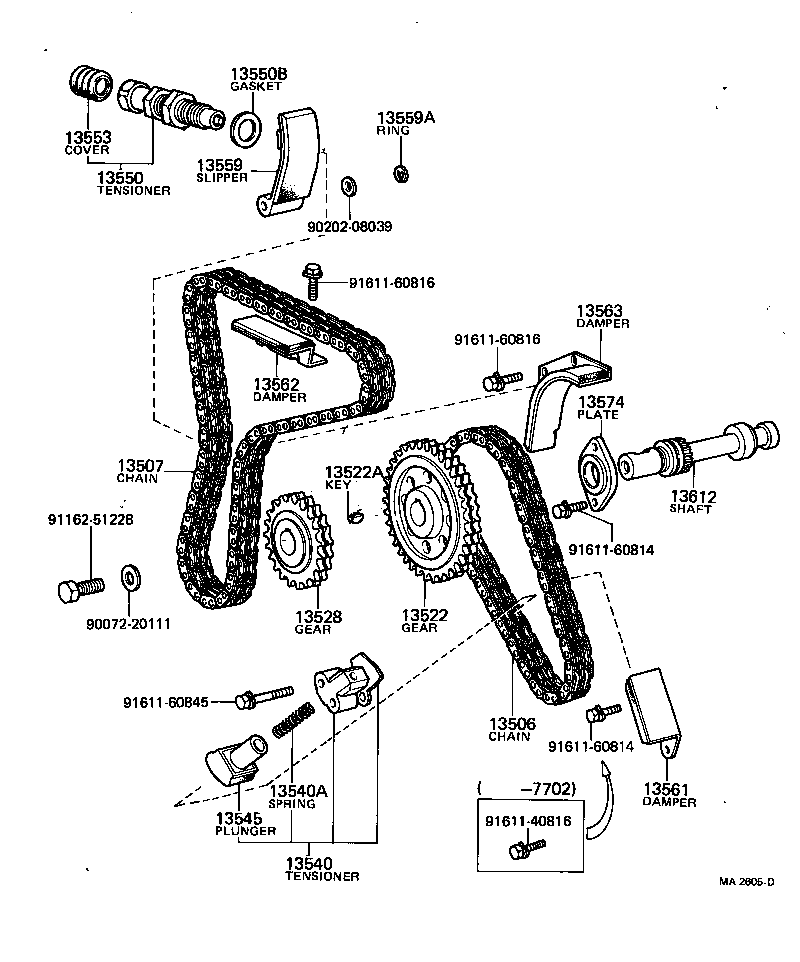

Timing Chain
23 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 13506 | Chain Sub-assy |
| 13507 | Chain Sub-assy, NO.2 |
| 13515 | Gear, Distributor Drive |
| 13515B | Key, Woodruff(FOR DISTRIBUTOR DRIVE GEAR) |
| 13522 | Gear, Pump Drive Shaft |
| 13522A | Key, Woodruff(FOR PUMP DRIVE SHAFT GEAR) |
| 13528 | Gear, Camshaft Drive |
| 13540 | Tensioner Assy, Chain, NO.1 |
| 13540A | Spring, Compression(FOR CHAIN TENSIONER) |
| 13545 | Plunger, Chain Tensioner |
| 13547 | Plate, Tensioner Bolt Lock, NO.1 |
| 13547A | Bolt(FOR TENSIONER LOCK PLATE SET) |
| 13547B | Bolt, Union(FOR TENSIONER LOCK PLATE) |
| 13550 | Tensioner Assy, Chain, NO.2 |
| 13550B | Gasket, Chain Tensioner, NO.2 |
| 13553 | Cover, Chain Tensioner Dust |
| 13559 | Slipper, Chain Tensioner |
| 13559A | Ring, E(FOR CHAIN TENSIONER SLIPPER) |
| 13561 | Damper, Chain Vibration, NO.1 |
| 13562 | Damper, Chain Vibration, NO.2 |
| 13563 | Damper, Chain Vibration, NO.3 |
| 13574 | Plate, Pump Drive Shaft |
| 13612 | Shaft, Pump Drive |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
