Toyota Celica
1981-08 → 1985-12 · chassis AA63,TA60,SA63,RA6#,MA61 · catalogue 252230 · Europe
Discontinued model
Data version 1986-05
Carburetor
134 part groups · 16 illustrations

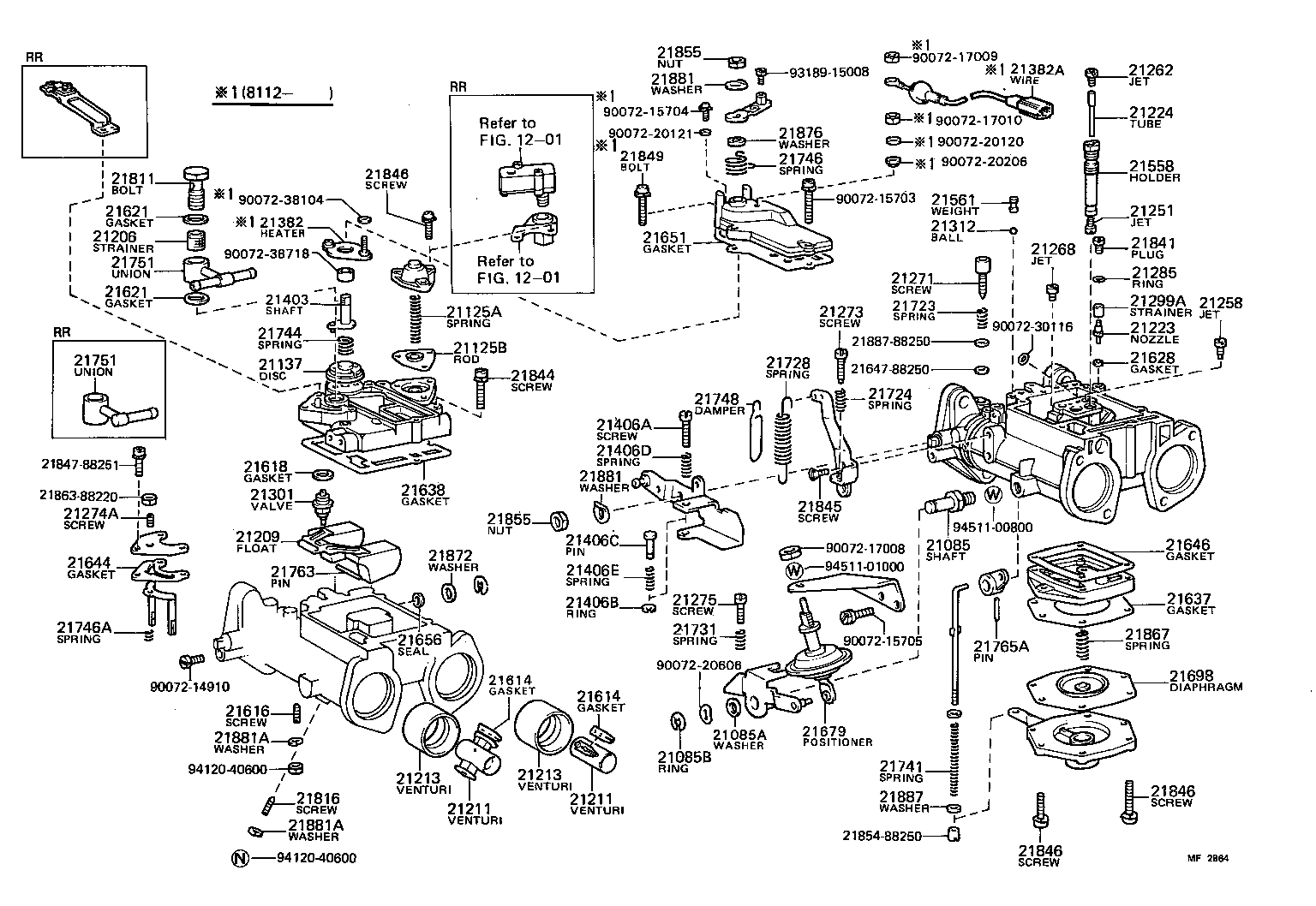

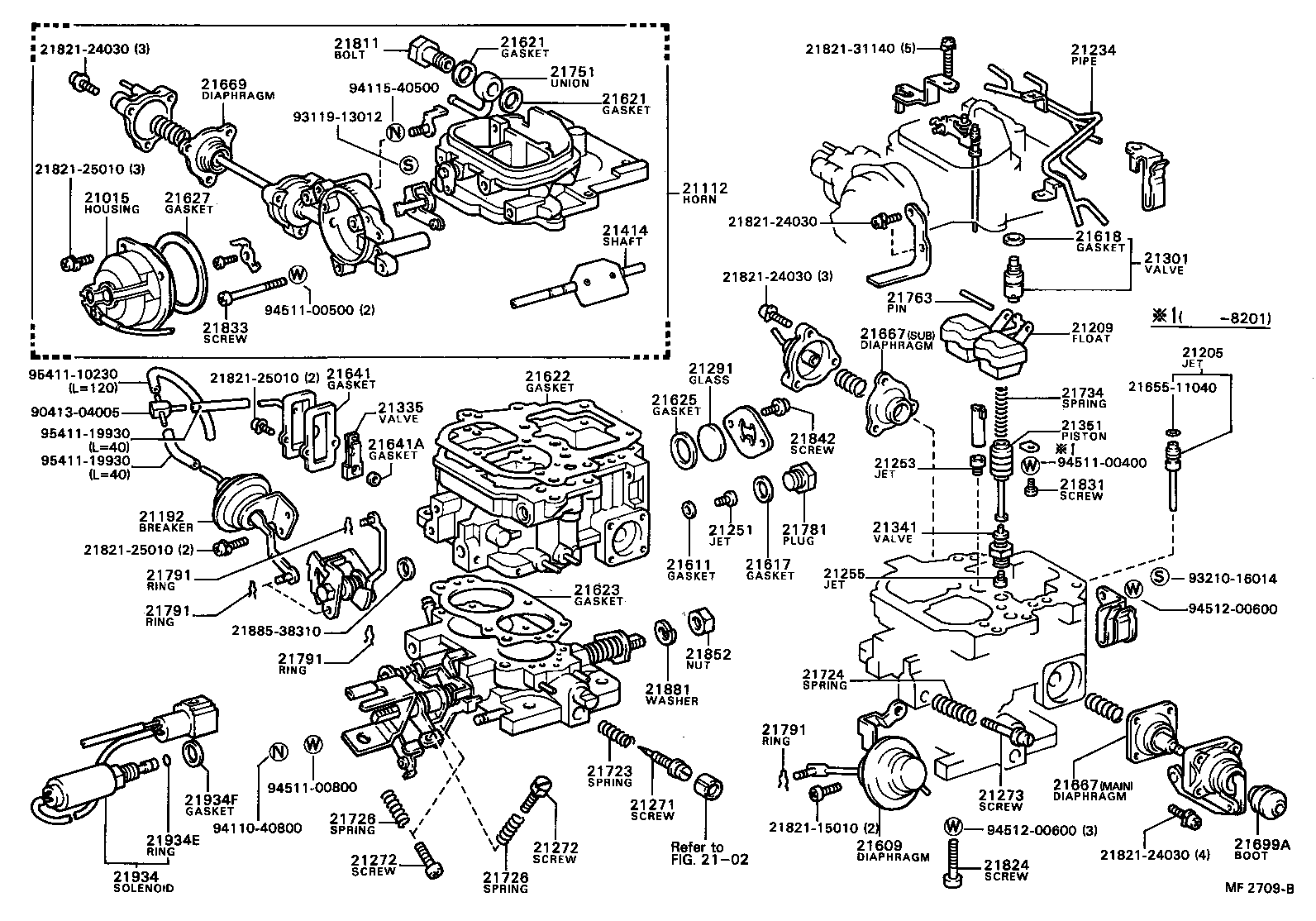

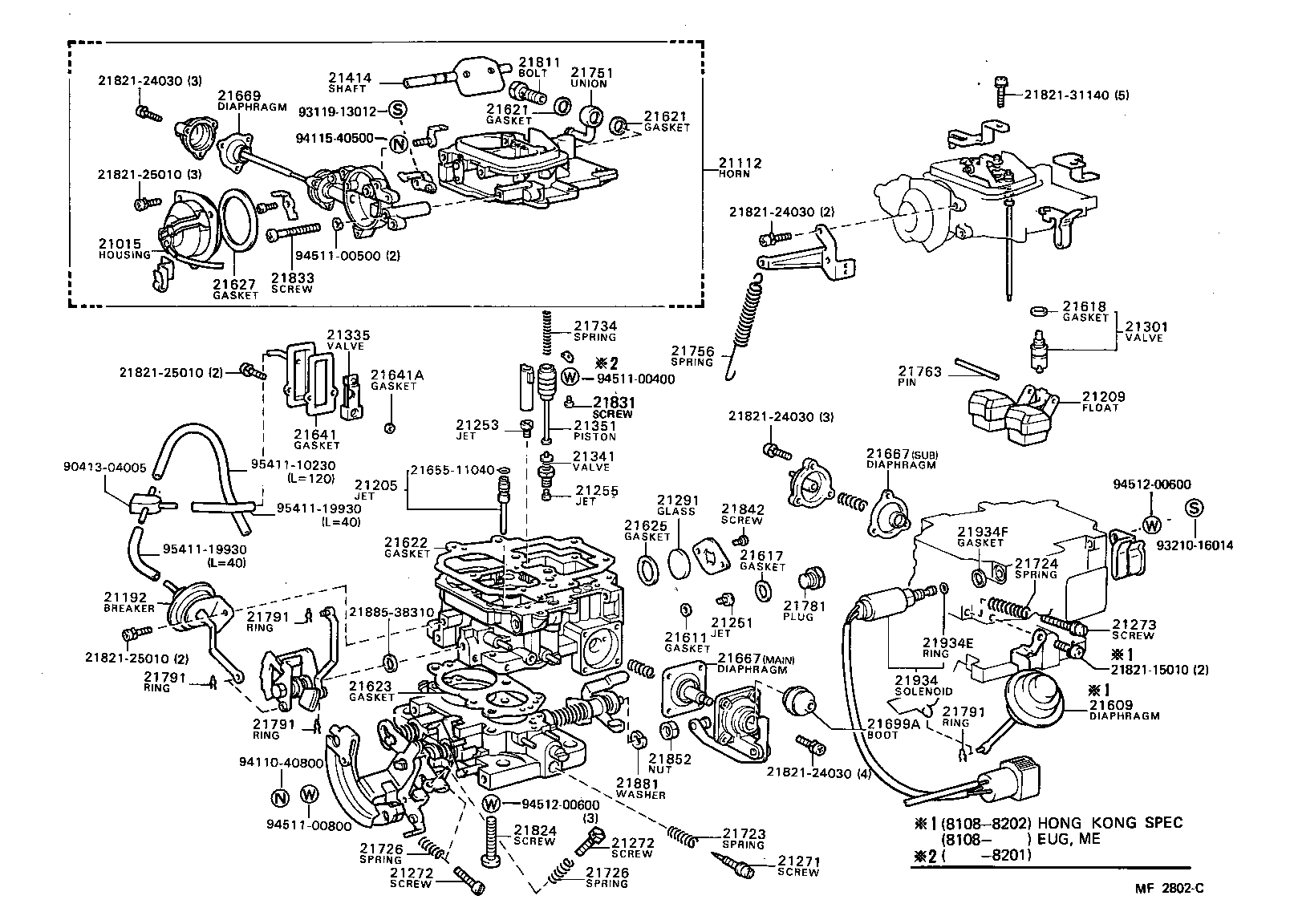

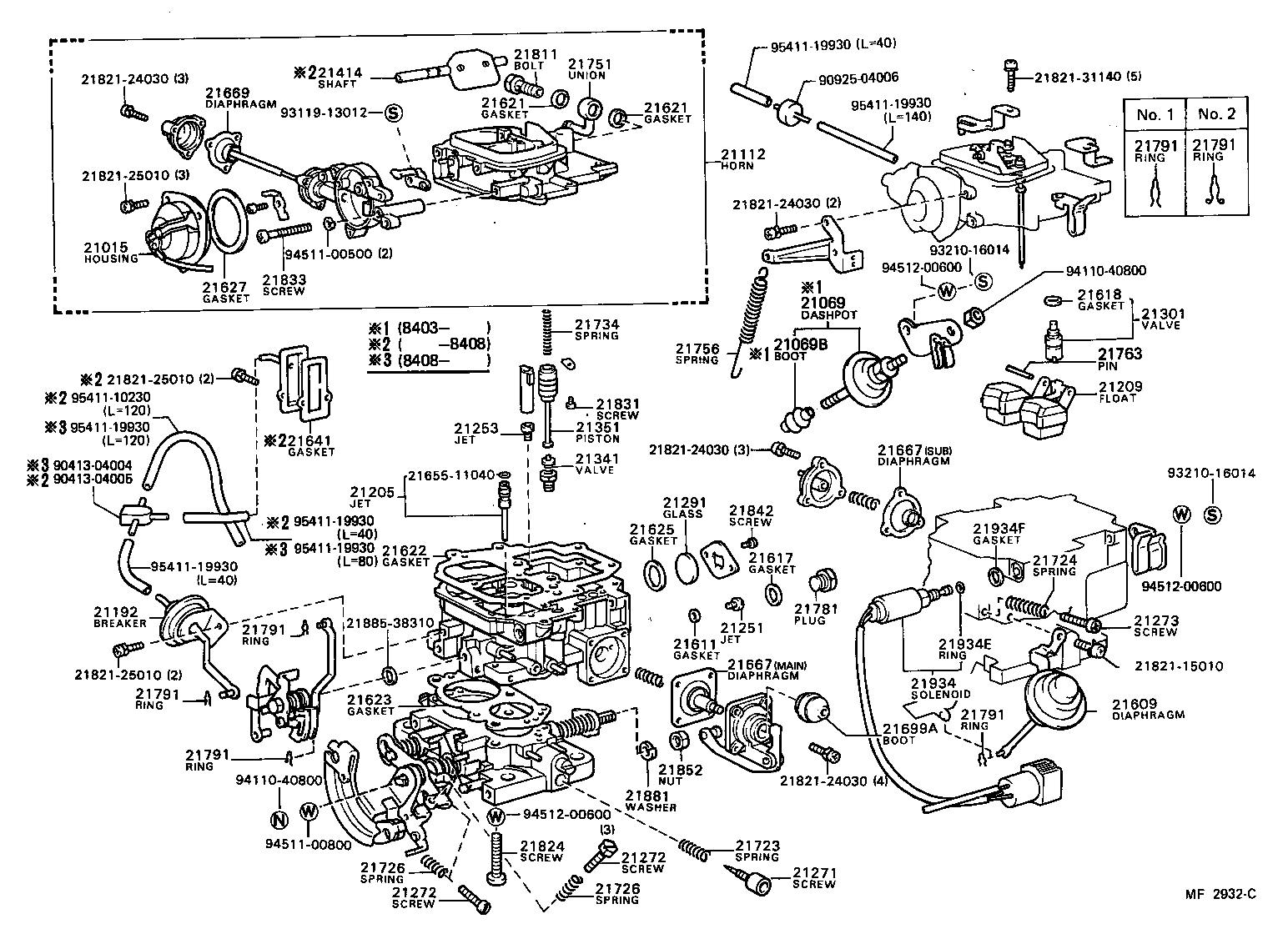

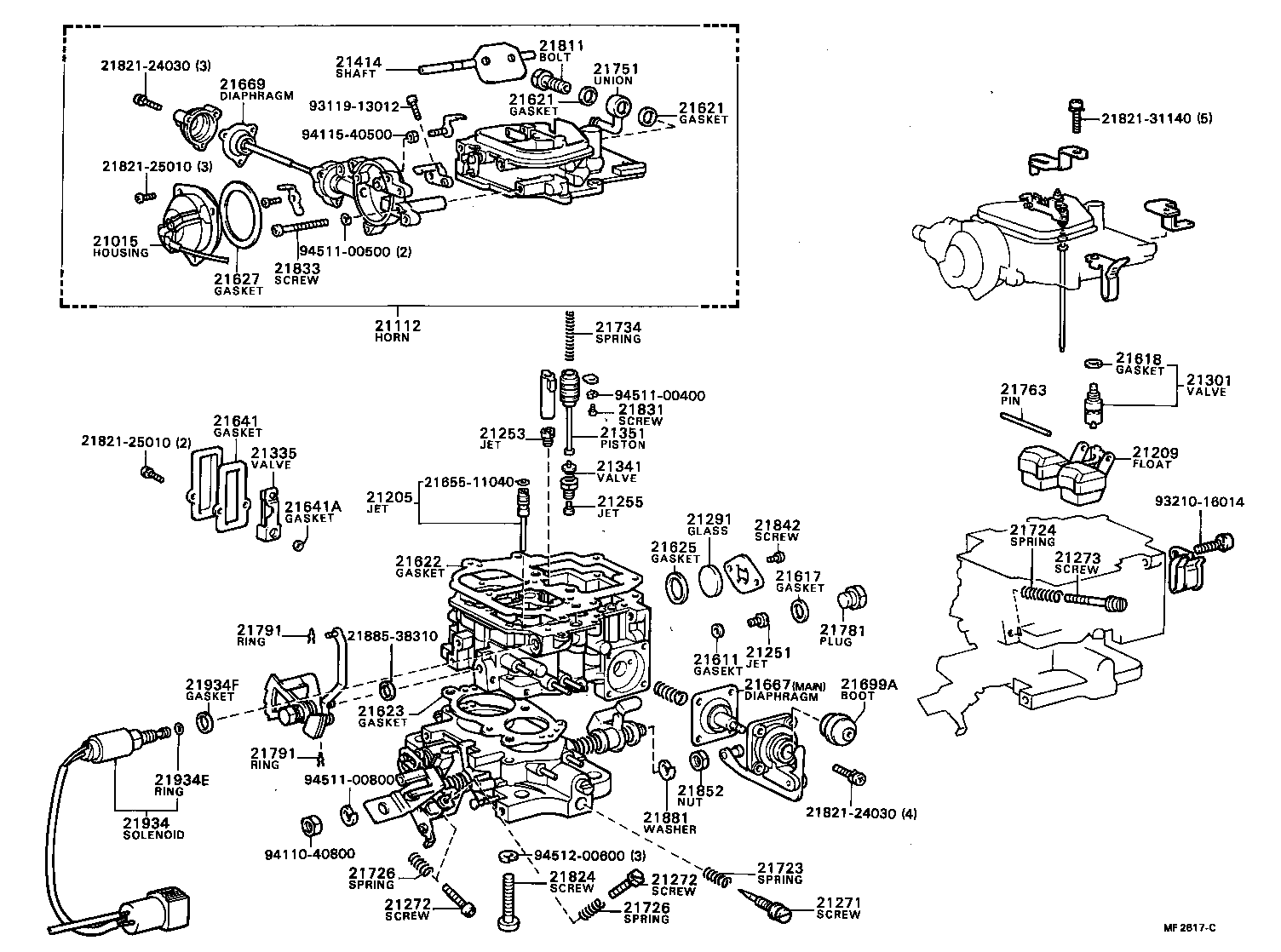

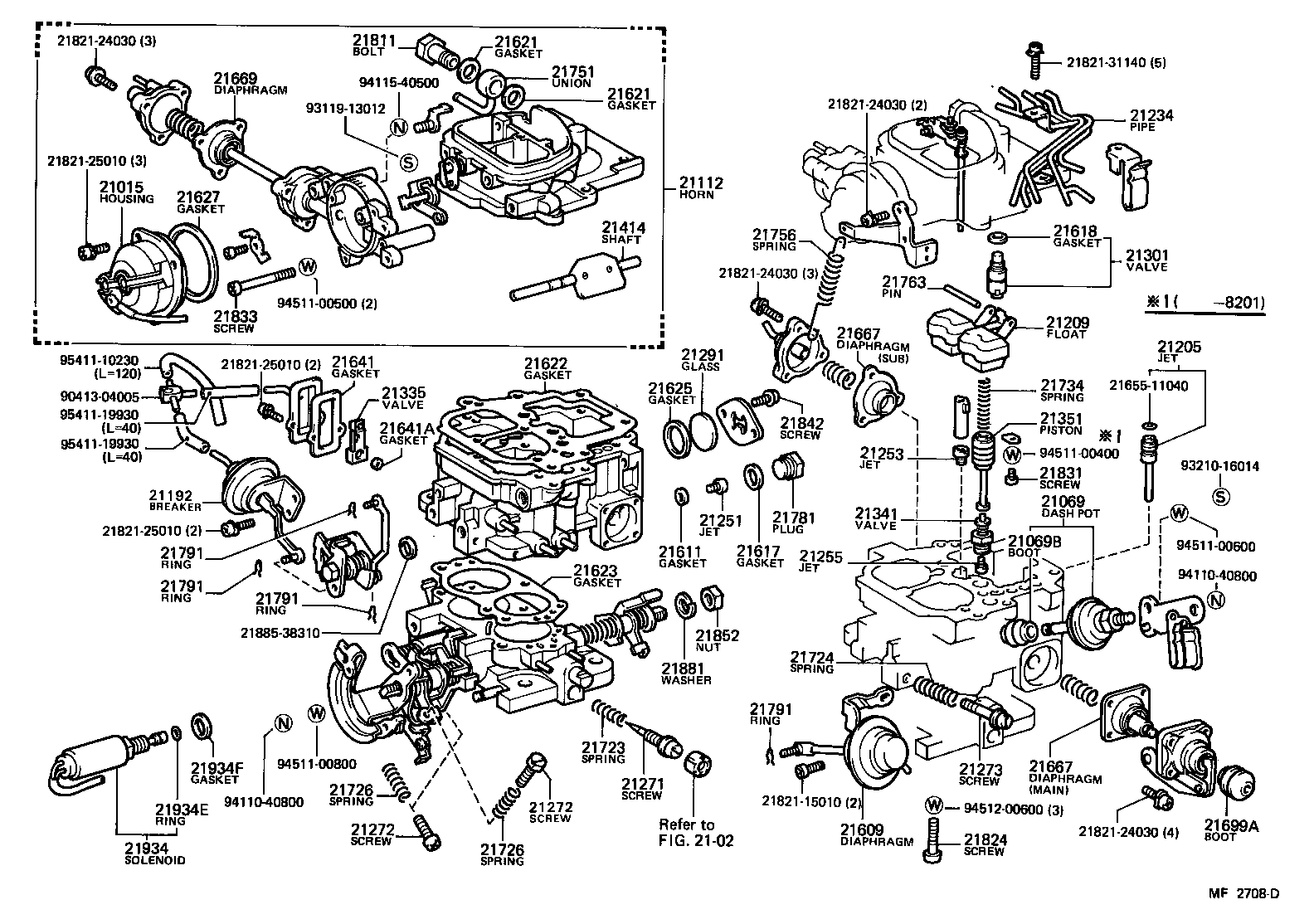

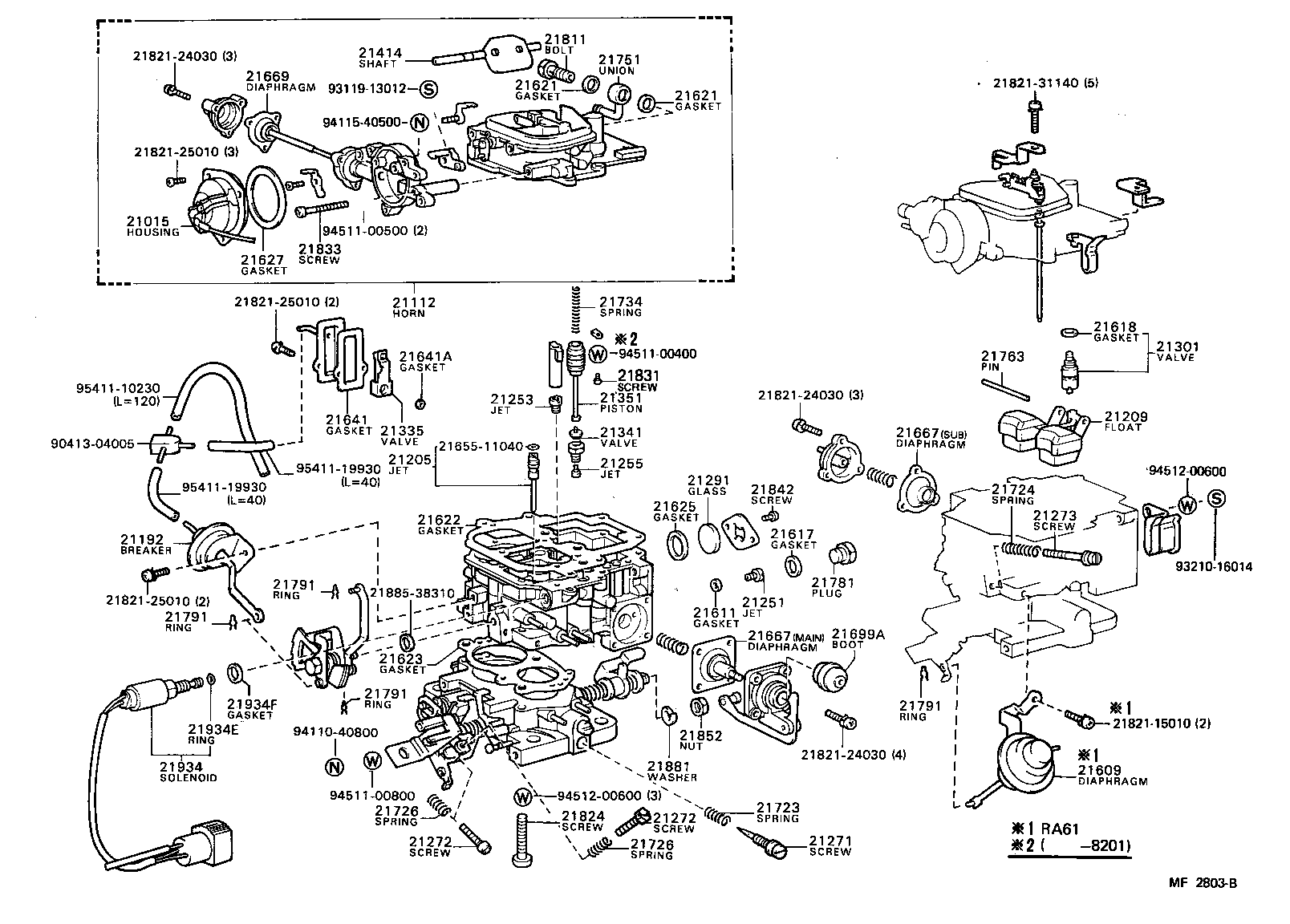

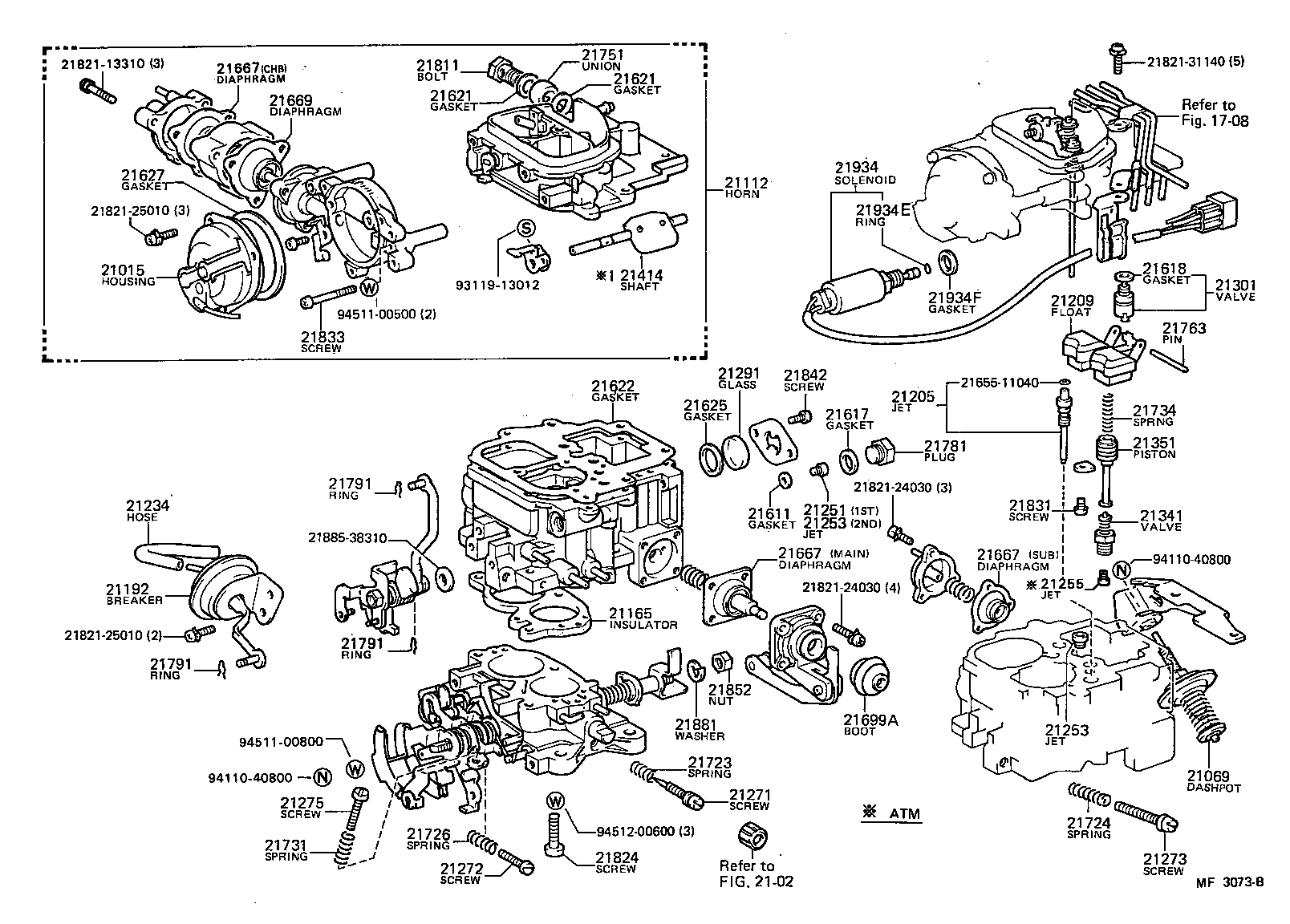

Illustrations
Part groups
| PNC | Description |
|---|---|
| 21015 | Housing Sub-assy, Coil |
| 21069 | Dash Pot Sub-assy |
| 21069B | Boot(FOR DASH POT) |
| 21077 | Cover(FOR AUXILIARY ACCELERATION PUMP) |
| 21077C | Ball, Steel(FOR AUXILIARY ACCELERATION PUMP) |
| 21085 | Shaft, Throttle Opener Lever |
| 21085A | Washer(THROTTLE OPENER LEVER SHAFT) |
| 21085B | Ring, E(THROTTLE OPENER LEVER SHAFT) |
| 21112 | Horn, Air |
| 21125A | Spring(FOR DIAPHRAGM COVER) |
| 21125B | Rod(FOR DIAPHRAGM COVER) |
| 21137 | Disc, Carburetor Starter |
| 21165 | Insulator |
| 21191 | Opener |
| 21192 | Breaker |
| 21205 | Jet Sub-assy, Slow |
| 21206 | Strainer Sub-assy |
| 21209 | Float Sub-assy |
| 21211 | Venturi, 1ST Small |
| 21213 | Venturi, 1ST Large |
| 21223 | Nozzle, Pump |
| 21224 | Tube, Main Air Bleed |
| 21234 | Pipe OR Hose |
| 21251 | Jet, 1ST Main |
| 21253 | Jet, 2ND Main |
| 21255 | Jet, Power |
| 21258 | Jet, Slow |
| 21262 | Jet, Main Air Bleed |
| 21268 | Jet, Starter |
| 21271 | Screw, Idle Adjusting |
| 21272 | Screw, 1ST Idle Adjusting |
| 21273 | Screw, Throttle Adjusting |
| 21274A | Screw, Float Adjust |
| 21275 | Screw, Adjusting |
| 21285 | Ring, O(FOR PUMP NOZZLE PLUG) |
| 21291 | Glass, Level Gage |
| 21299A | Strainer, Pump |
| 21301 | Valve Sub-assy, Needle |
| 21312 | Ball, Steel |
| 21313 | Ball, Steel, NO.1(FOR DISCHARGE WEIGHT) |
| 21314 | Ball, Steel, NO.2(FOR PUMP PLUNGER) |
| 21335 | Valve, Thermostatic |
| 21341 | Valve, Power |
| 21351 | Piston, Power |
| 21353 | Plunger, Pump |
| 21382 | Heater |
| 21382A | Wire(FOR HEATER) |
| 21403 | Shaft Sub-assy, Starter |
| 21406A | Screw, 1ST Throttle |
| 21406B | Ring, E(FOR 1ST THROTTLE) |
| 21406C | Pin, 1ST Throttle |
| 21406D | Spring, Compression, NO.1(FOR 1ST THROTTLE) |
| 21406E | Spring, Compression, NO.2 (FOR 1ST THROTTLE) |
| 21414 | Shaft, Choke |
| 21427 | Shaft, Choke Connector |
| 21538 | Retainer, Ball Check |
| 21558 | Holder, Main Jet |
| 21561 | Weight, Pump Discharge |
| 21572 | Stop, Power Piston |
| 21575 | Stopper, B(FOR DISCHARGE WEIGHT) |
| 21609 | Diaphragm Sub-assy |
| 21611 | Gasket, Main Jet |
| 21614 | Gasket, Venturi |
| 21616 | Screw, Small Venturi Set |
| 21617 | Gasket, Main Passage Plug |
| 21618 | Gasket, Needle Valve Seat |
| 21621 | Gasket, Union Nipple |
| 21622 | Gasket, Air Horn |
| 21623 | Gasket, Body Flange |
| 21625 | Gasket, Level Gage |
| 21627 | Gasket, Coil Housing |
| 21628 | Gasket, Pump Jet Screw |
| 21637 | Gasket, Pump Cylinder |
| 21638 | Gasket, Bowl Lever |
| 21641 | Gasket(FOR THERMOSTATIC VALVE COVER) |
| 21641A | Gasket(FOR THERMOSTATIC VALVE COVER NO.2) |
| 21644 | Gasket, Float Adjust Chamber Cover |
| 21645 | Gasket, Diaphragm, Cap |
| 21646 | Gasket, Diaphragm Housing, NO.1 |
| 21647 | Gasket, Diaphragm Housing Cap |
| 21649 | Gasket(FOR PUMP DISCHARGE WEIGHT STOPPER) |
| 21651 | Gasket, Jet Chamber Cover |
| 21656 | Seal, Throttle Shaft |
| 21659 | Ring, O(FOR THERMOSTATIC VALVE) |
| 21667 | Diaphragm |
| 21669 | Diaphragm |
| 21679 | Positioner |
| 21698 | Diaphragm |
| 21699 | Boot(FOR PUMP PLUNGER) |
| 21699A | Boot(FOR ACCELERATION PUMP) |
| 21722 | Spring, Pump Damping |
| 21723 | Spring, Idle Adjusting |
| 21724 | Spring, Throttle Adjusting |
| 21726 | Spring, 1ST Idle Adjusting |
| 21728 | Spring, Throttle Valve Return |
| 21731 | Spring, Dash Pot OR Positioner Adjusting |
| 21734 | Spring, Power Piston |
| 21735 | Spring, Pump Arm |
| 21741 | Spring, Pump |
| 21744 | Spring, Carburetor Starter Disc |
| 21746 | Spring, Starter Back |
| 21746A | Spring, Float Adjust |
| 21748 | Damper, Throttle Return Spring |
| 21751 | Union, Nipple |
| 21756 | Spring, Back(FOR THROTTLE SHAFT) |
| 21763 | Pin, Float Lever |
| 21765A | Pin, Throttle Shaft |
| 21781 | Plug, Main Passage(FOR CARBURETOR JET) |
| 21791 | Ring, Snap, NO.1(FOR CARBURETOR LINK) |
| 21811 | Bolt, Union Nipple |
| 21816 | Screw, Small Venturi Set, NO.1 |
| 21824 | Screw, Set(FOR 1ST IDLE CAM FOLLOWER SET) |
| 21826 | Screw, Pump Arm Set |
| 21828 | Screw, 1ST Idle Set |
| 21831 | Screw, Power Piston Stop |
| 21833 | Screw, Set, NO.1(FOR CARBURETOR BODY SET) |
| 21834 | Screw, Set, NO.2(FOR CARBURETOR BODY SET) |
| 21841 | Plug, Pump Nozzle |
| 21842 | Screw, Set(FOR CARBURETOR LEVEL GAGE CLAMP SET) |
| 21844 | Screw, Choke Lever |
| 21845 | Screw(FOR LEVER SET) |
| 21846 | Screw, Diaphragm Housing Set |
| 21849 | Bolt, Chamber Cover Wing |
| 21852 | Nut, Throttle Lever Set |
| 21855 | Nut, Throttle Shaft |
| 21867 | Spring, Diaphragm |
| 21872 | Washer, Throttle Shaft |
| 21876 | Washer, Carburetor Starter |
| 21881 | Washer, Lock(FOR THROTTLE SHAFT) |
| 21881A | Washer, Lock, NO.2 |
| 21887 | Washer(FOR CONNECTING LINK SETTING) |
| 21934 | Solenoid, Throttle Valve |
| 21934E | Ring, O(FOR SOLENOID VALVE) |
| 21934F | Gasket |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
