Toyota Celica
1993-11 → 1999-08 · chassis AT200,ST20# · catalogue 252570 · Europe
Discontinued model
Data version 2000-03

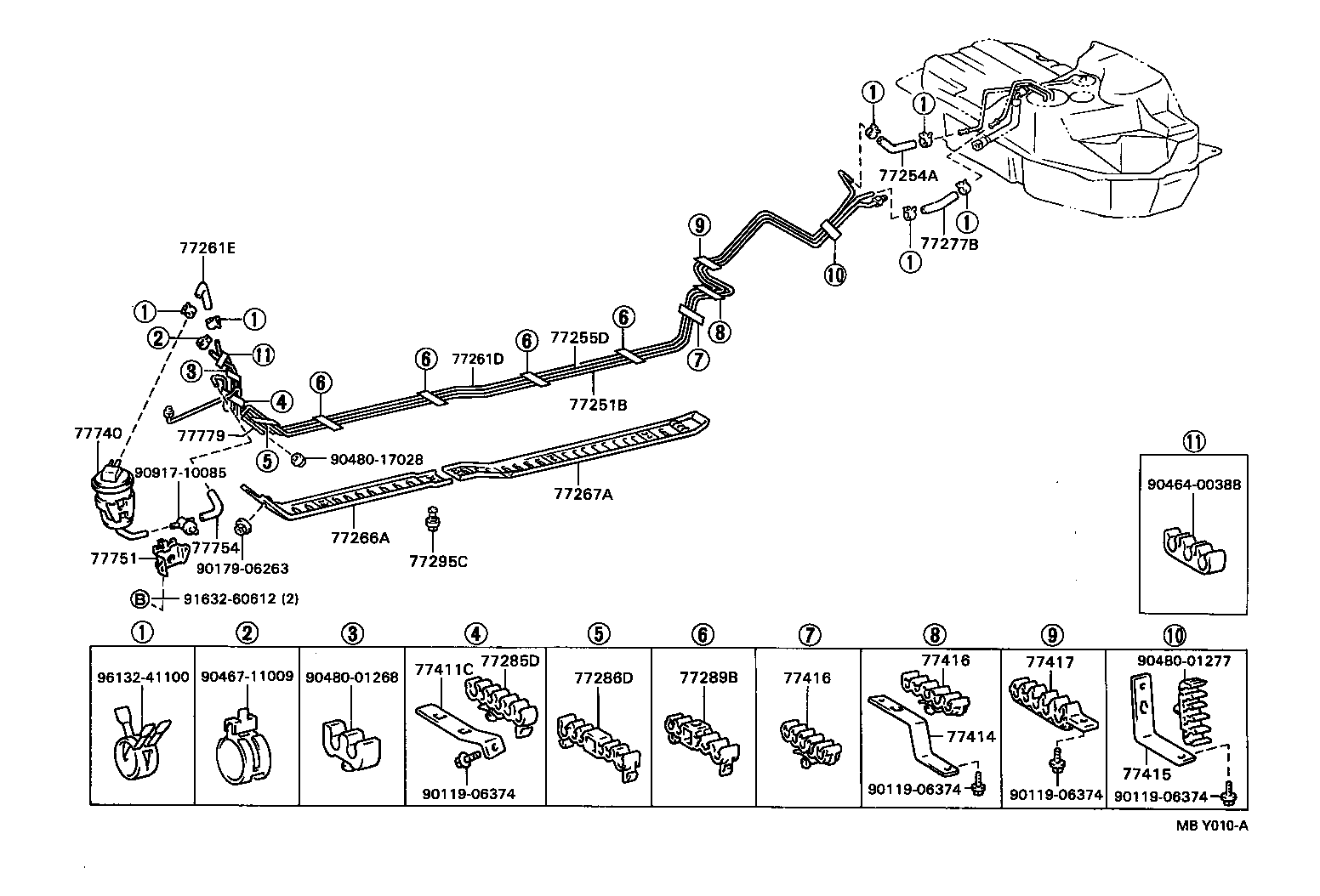

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 77251B — Tube, Fuel Main | ||||
| 77251-20710 |
Tube, Fuel Main
1993-11 → —
|
ST202 | — | |
| 77251-20720 |
Tube, Fuel Main
1993-11 → —
|
AT200 | — | |
| 77251-20740 |
Tube, Fuel Main
1994-02 → 1996-06
ended
|
ST205 | — | |
| 77254A — Hose, Fuel, NO.1 (FOR EMISSION TUBE, NO.1) | ||||
| 95333-06020 note |
Hose, Fuel, NO.1 (FOR EMISSION TUBE, NO.1)
1994-02 → 1996-06
ended
|
ST205 | — | |
| 77255D — Tube, Fuel Return | ||||
| 77255-20580 |
Tube, Fuel Return
1993-11 → —
|
ST202 | — | |
| 77255-20600 |
Tube, Fuel Return
1994-02 → 1996-06
ended
|
ST205 | — | |
| 77255-20610 |
Tube, Fuel Return
1993-11 → —
|
AT200 | — | |
| 77261D — Tube, Fuel Tank TO Canister | ||||
| 77261-20280 |
Tube, Fuel Tank TO Canister
1993-11 → —
|
AT200,ST202 | — | |
| 77261-20340 |
Tube, Fuel Tank TO Canister
1994-02 → 1996-06
ended
|
ST205 | — | |
| 77261E — Hose, Fuel, NO.1 (FOR FUEL TANK TO CANISTER TUBE) | ||||
| 77259-20160 |
Hose, Fuel, NO.1 (FOR FUEL TANK TO CANISTER TUBE)
1993-11 → —
|
AT200,ST20# | — | |
| 77266A — Protector, Fuel Tube, NO.1 | ||||
| 77266-20130 |
Protector, Fuel Tube, NO.1
1993-11 → —
|
AT200,ST20# | — | |
| 77267A — Protector, Fuel Tube, NO.2 | ||||
| 77267-20130 |
Protector, Fuel Tube, NO.2
1993-11 → —
|
AT200,ST202 | — | |
| 77267-20140 |
Protector, Fuel Tube, NO.2
1994-02 → 1996-06
ended
|
ST205 | — | |
| 77277B — Hose, Fuel, NO.2(FOR RETURN TUBE, NO.1) | ||||
| 95333-06020 note |
Hose, Fuel, NO.2(FOR RETURN TUBE, NO.1)
1994-02 → 1996-06
ended
|
ST205 | — | |
| 95333-06020 note |
Hose, Fuel, NO.2(FOR RETURN TUBE, NO.1)
1993-11 → —
|
AT200,ST202 | — | |
| 77285D — Clamp, Fuel Tube, NO.1 | ||||
| 77285-20110 |
Clamp, Fuel Tube, NO.1
1993-11 → —
|
AT200,ST20# | — | |
| 77286D — Clamp, Fuel Tube, NO.2 | ||||
| 77286-10010 note |
Clamp, Fuel Tube, NO.2
1993-11 → —
|
AT200,ST202 | — | |
| 77286-20080 note |
Clamp, Fuel Tube, NO.2
1993-11 → —
|
AT200,ST202 | — | |
| 77286-20080 |
Clamp, Fuel Tube, NO.2
1994-02 → 1996-06
ended
|
ST205 | — | |
| 77289B — Clamp, Fuel Tube, NO.3 | ||||
| 77289-20020 note |
Clamp, Fuel Tube, NO.3
1993-11 → —
|
AT200,ST202 | — | |
| 77289-20030 note |
Clamp, Fuel Tube, NO.3
1993-11 → —
|
AT200,ST202 | — | |
| 77289-22020 |
Clamp, Fuel Tube, NO.3
1994-02 → 1996-06
ended
|
ST205 | — | |
| 77289-22020 note |
Clamp, Fuel Tube, NO.3
1993-11 → —
|
AT200,ST202 | — | |
| 77295C — Grommet, Fuel Tube | ||||
| 77295-22090 |
Grommet, Fuel Tube
1993-11 → —
|
AT200,ST20# | — | |
| 77411C — Support, Fuel Tube Grommet, NO.1 | ||||
| 77411-20040 |
Support, Fuel Tube Grommet, NO.1
1993-11 → —
|
AT200,ST20# | — | |
| 77414 — Support, Fuel Tube Grommet, NO.4 | ||||
| 77414-20030 |
Support, Fuel Tube Grommet, NO.4
1994-02 → 1996-06
ended
|
ST205 | — | |
| 77415 — Support, Fuel Tube Grommet, NO.5 | ||||
| 77415-20020 |
Support, Fuel Tube Grommet, NO.5
1994-02 → 1996-06
ended
|
ST205 | — | |
| 77416 — Support, Fuel Tube Grommet, NO.6 | ||||
| 77416-20030 |
Support, Fuel Tube Grommet, NO.6
1994-02 → 1996-06
ended
|
ST205 | — | |
| 77417 — Support, Fuel Tube Grommet, NO.7 | ||||
| 77417-20020 |
Support, Fuel Tube Grommet, NO.7
1994-02 → 1996-06
ended
|
ST205 | — | |
| 77740 — Canister Assy, Charcoal | ||||
| 77740-20450 |
Canister Assy, Charcoal
1993-11 → —
|
AT200,ST20# | — | |
| 77751 — Bracket, Charcoal Canister Base | ||||
| 77705-20070 |
Bracket, Charcoal Canister Base
1993-11 → —
|
AT200,ST20# | — | |
| 77754 — Hose, Charcoal Canister Outlet, NO.1 | ||||
| 77754-20360 |
Hose, Charcoal Canister Outlet, NO.1
1993-11 → —
|
AT200,ST20# | — | |
| 77779 — Tube, Charcoal Canister Outlet | ||||
| 77779-20050 |
Tube, Charcoal Canister Outlet
1993-11 → —
|
AT200,ST20# RHD | — | |
| 77779-20060 |
Tube, Charcoal Canister Outlet
1993-11 → —
|
AT200,ST20# LHD | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
