Toyota GR 86
2022-03 → present · chassis ZN8 · catalogue 264230 · Europe
Supported model
Data version 2024-10
Cylinder Block
28 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|
| 11271A | Cover, Cylinder Block, Rear |
| 11271J | Plate, Cylinder Block |

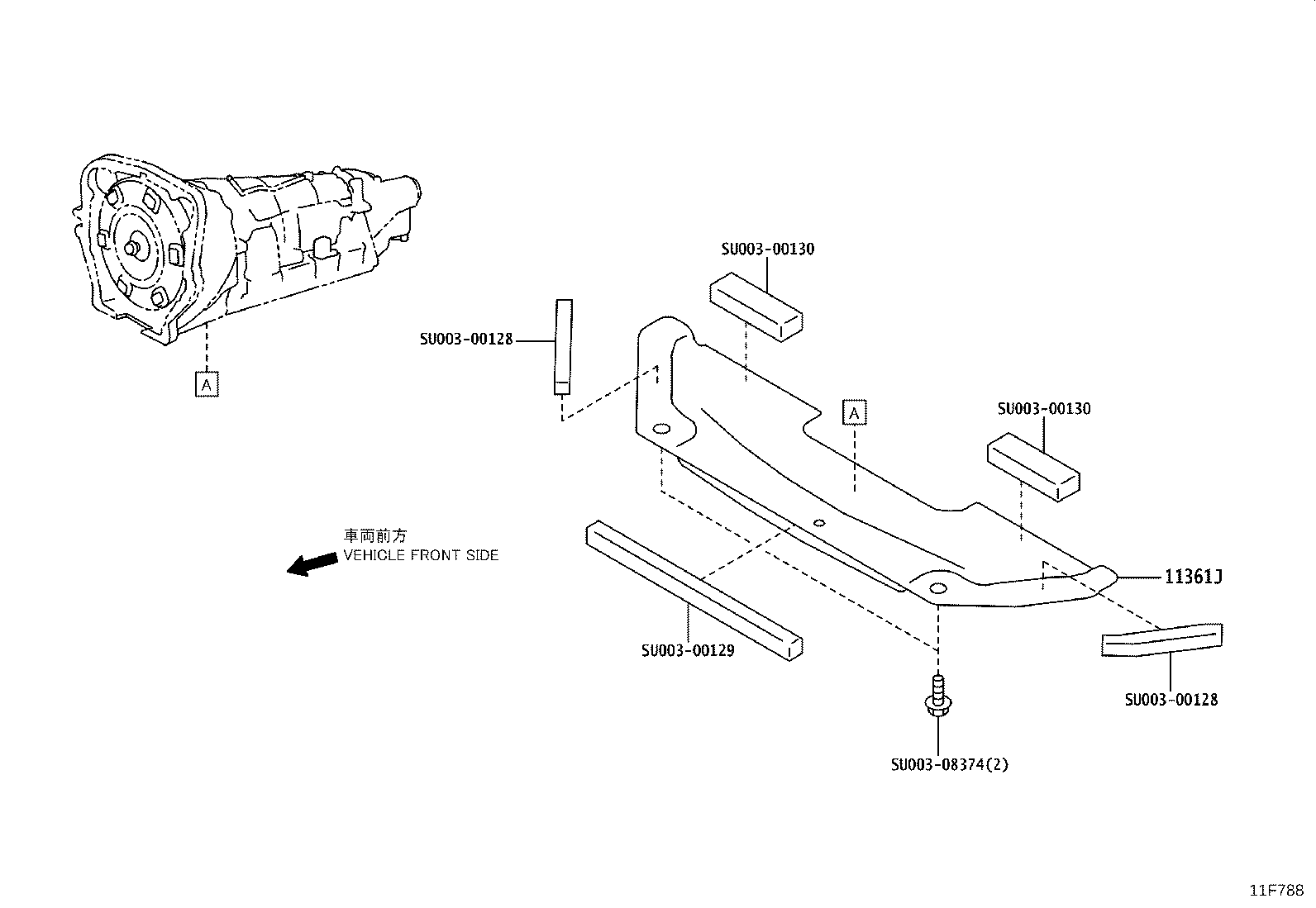

| 11361J | Cover, Flywheel Housing Under |

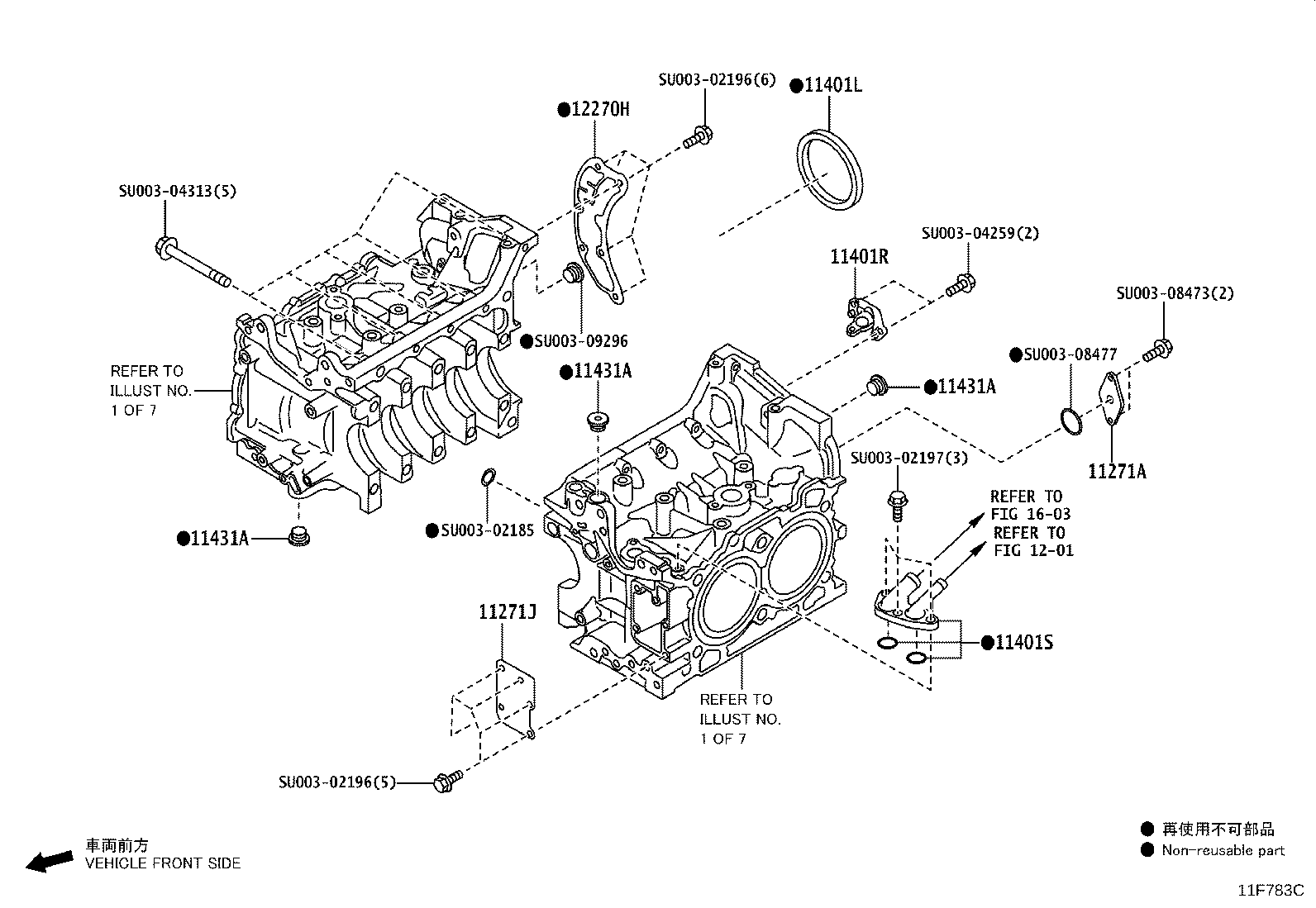

| 11401 | Block Sub-assy, Cylinder |
| 11401A | Plug(FOR CYLINDER BLOCK BLIND) |

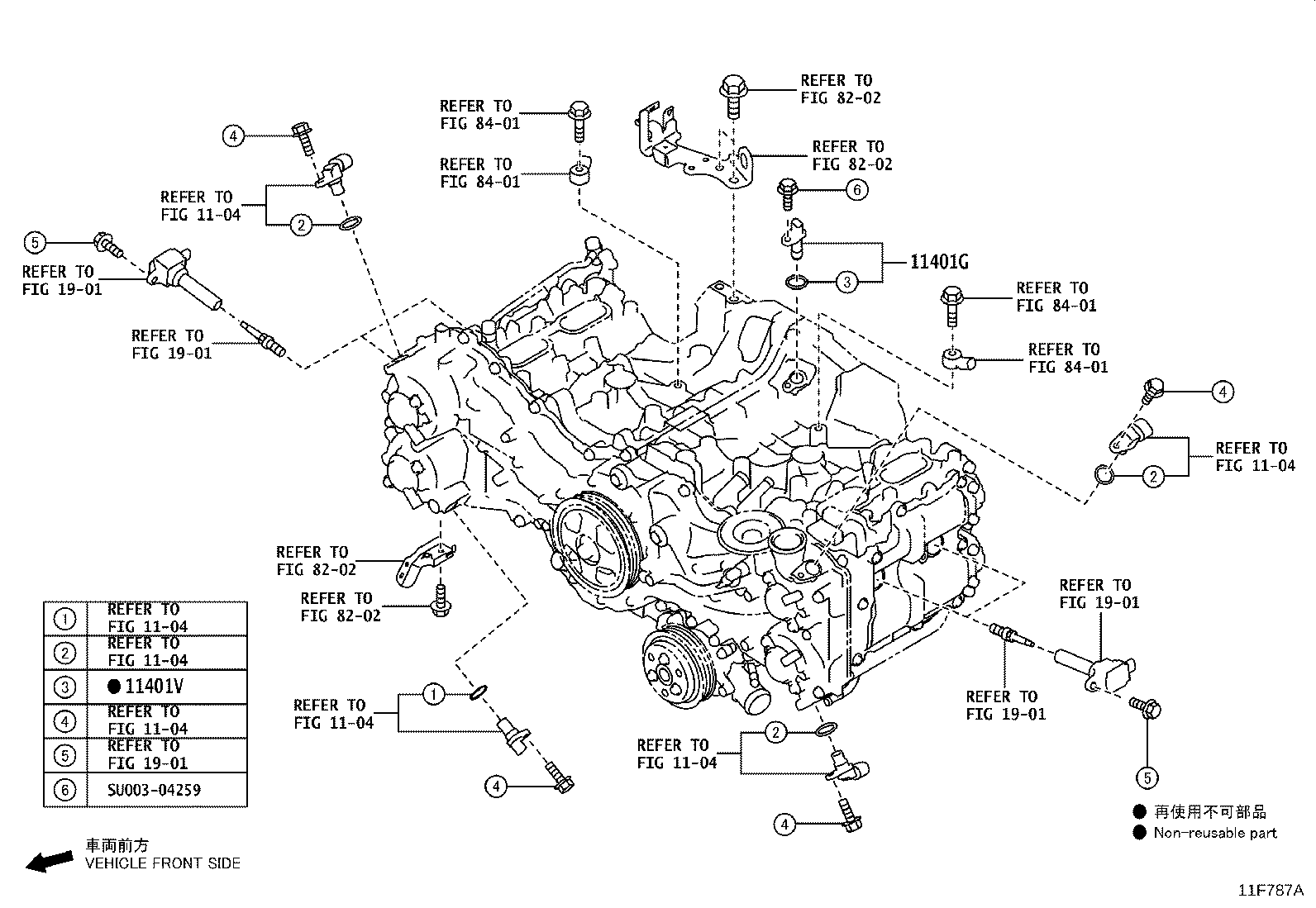

| 11401G | Sensor, Crank Position |
| 11401L | Seal, Engine Rear Oil |
| 11401R | Holder Assy, Crankshaft Sensor |
| 11401S | Connector, Pcv Hose |
| 11401V | O-ring, Crank Position Sensor |
| 11416 | Bolt(FOR CRANKSHAFT BEARING CAP SET) |
| 11431A | Plug, Tight, NO.1(FOR CYLINDER BLOCK) |
| 11431B | Plug, Tight, NO.2(FOR CYLINDER BLOCK) |
| 11434B | Pin, Straight(FOR CLUTCH HOUSING SET) |
| 11434C | Pin, Straight (FOR CYLINDER HEAD SET) |

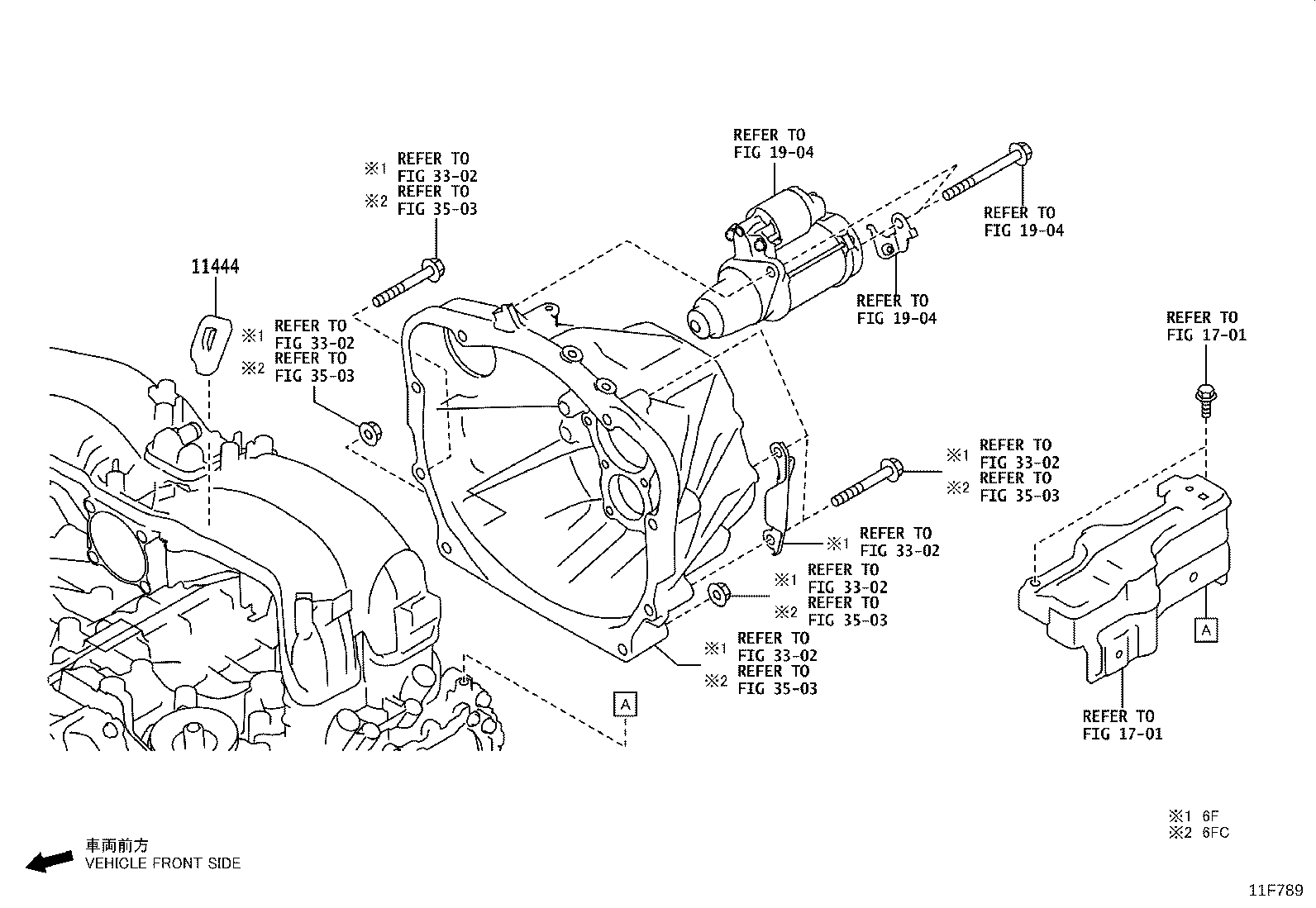

| 11444 | Plug, Hole |
| 11452 | Guide, Oil Level Gage |
| 11452B | Ring, O(FOR OIL LEVEL GAGE GUIDE) |

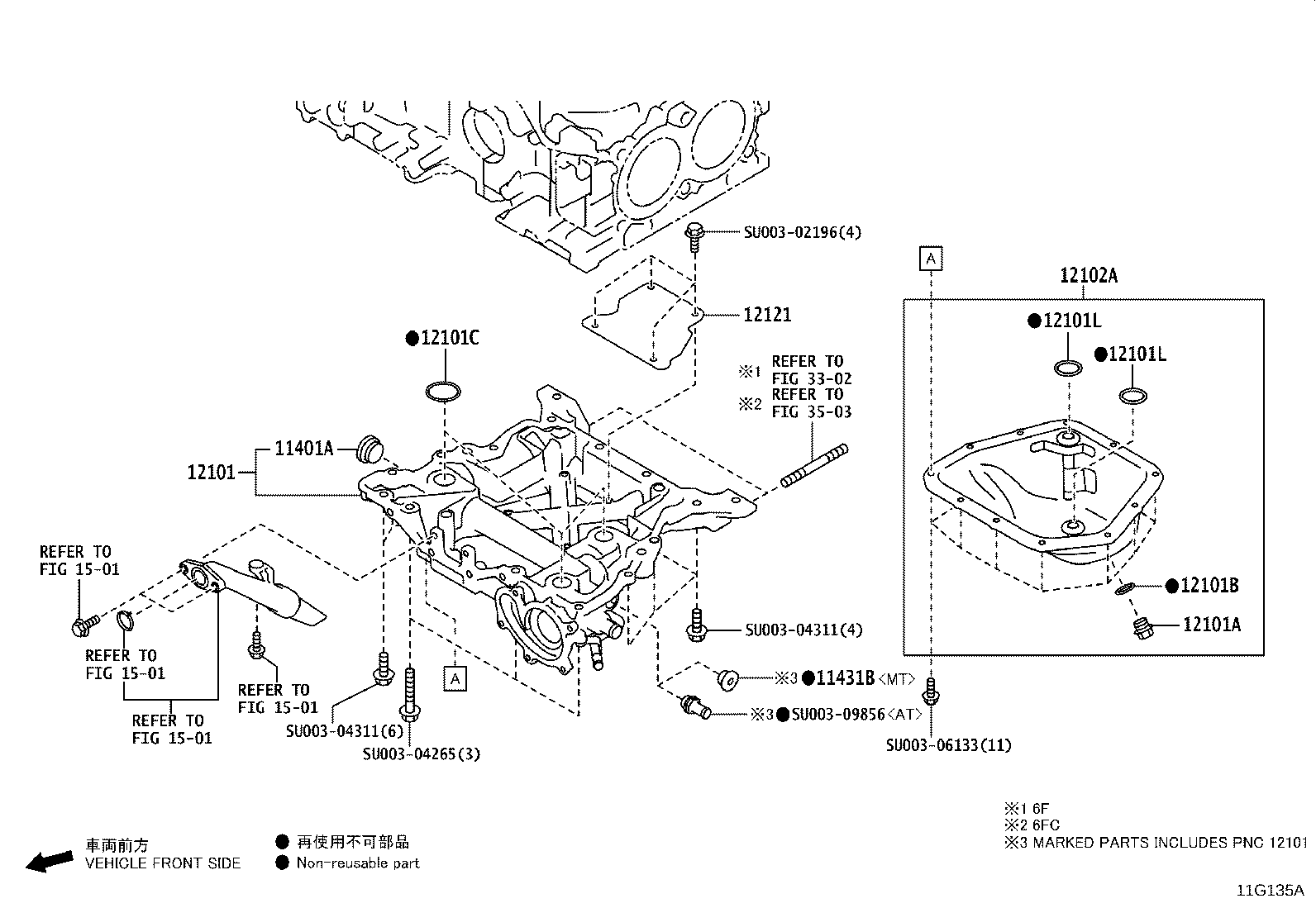

| 12101 | Pan Sub-assy, Oil |
| 12101A | Plug(FOR OIL PAN DRAIN) |
| 12101B | Gasket(FOR OIL PAN DRAIN PLUG) |
| 12101C | Ring, O(FOR OIL PAN) |
| 12101L | Gasket NO.1(FOR OIL PAN) |
| 12102A | Pan Sub-assy, Oil, NO.2 |
| 12121 | Plate, Oil Pan Baffle, NO.1 |
| 12270H | Cover, Oil Separator |
| 15301 | Gage Sub-assy, Oil Level |
| 15301A | Ring, O(FOR OIL LEVEL GAGE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
