Toyota GR 86
2022-03 → present · chassis ZN8 · catalogue 264230 · Europe
Supported model
Data version 2024-10
Transmission Case & Oil Pan (ATM)
21 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 33111F | Seal, Oil(FOR TRANSMISSION CASE) |
| 35015K | Bearing, Radial Ball(FOR TRANSMISSION CASE ADAPTER) |
| 35015S | Plug, Straight(FOR TRANSMISSION CASE ADAPTER) |
| 35015T | Ring, O(FOR TRANSMISSION CASE ADAPTER) |
| 35104 | Case Sub-assy, Automatic Transmission |
| 35104M | Plug, Refill(ATM) |
| 35104N | Ring, O (FOR REFILL PLUG) |
| 35104Q | Plug, NO.1 (FOR TRANSAXLE CASE) |

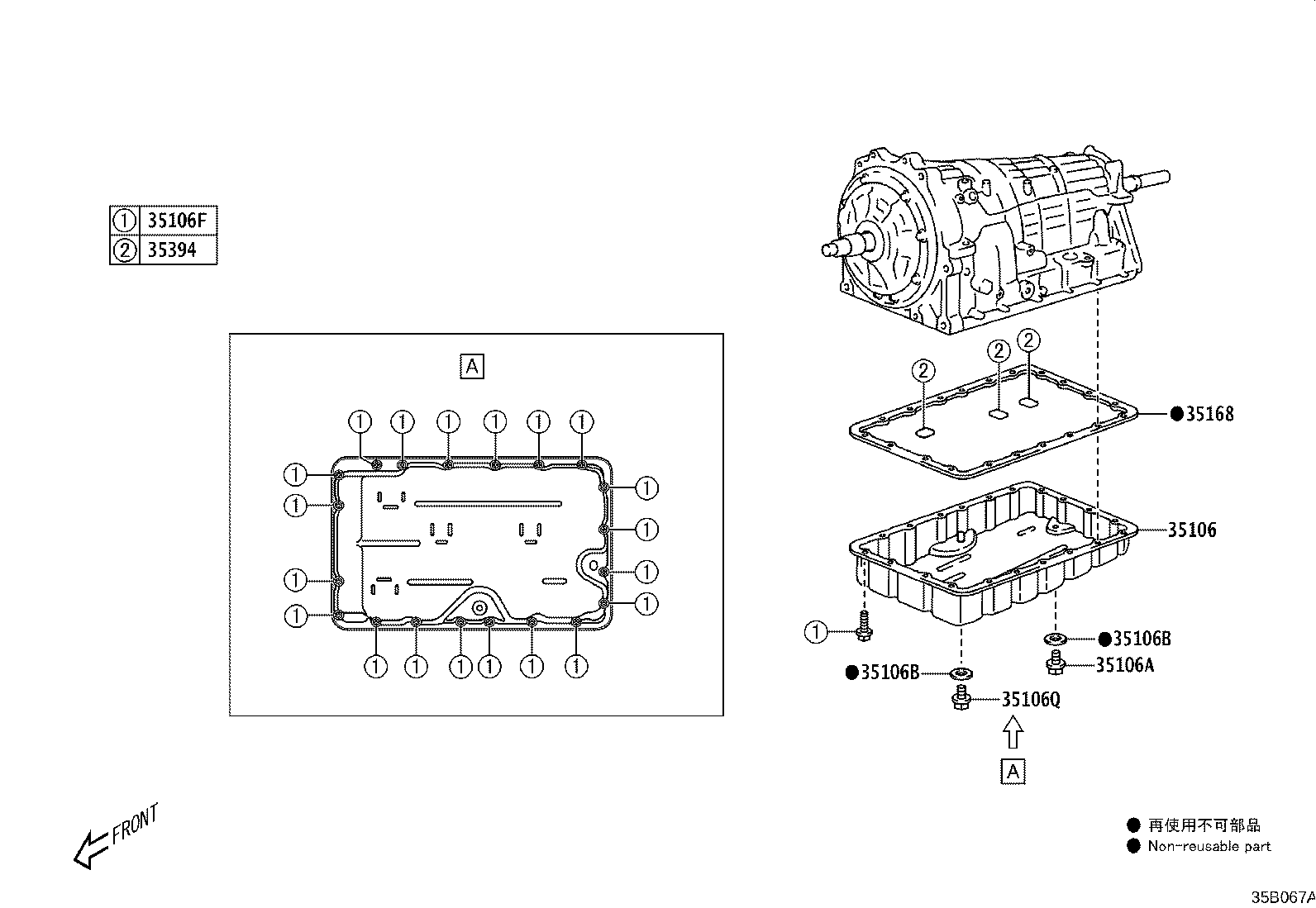

| 35106 | Pan Sub-assy, Automatic Transmission Oil |
| 35106A | Plug Sub-assy, Drain (ATM) |
| 35106B | Gasket, Drain Plug (ATM) |
| 35106F | Bolt (FOR AUTOMATIC TRANSMISSION OIL PAN) |
| 35106Q | Plug (FOR AUTOMATIC TRANSMISSION OIL PAN) |

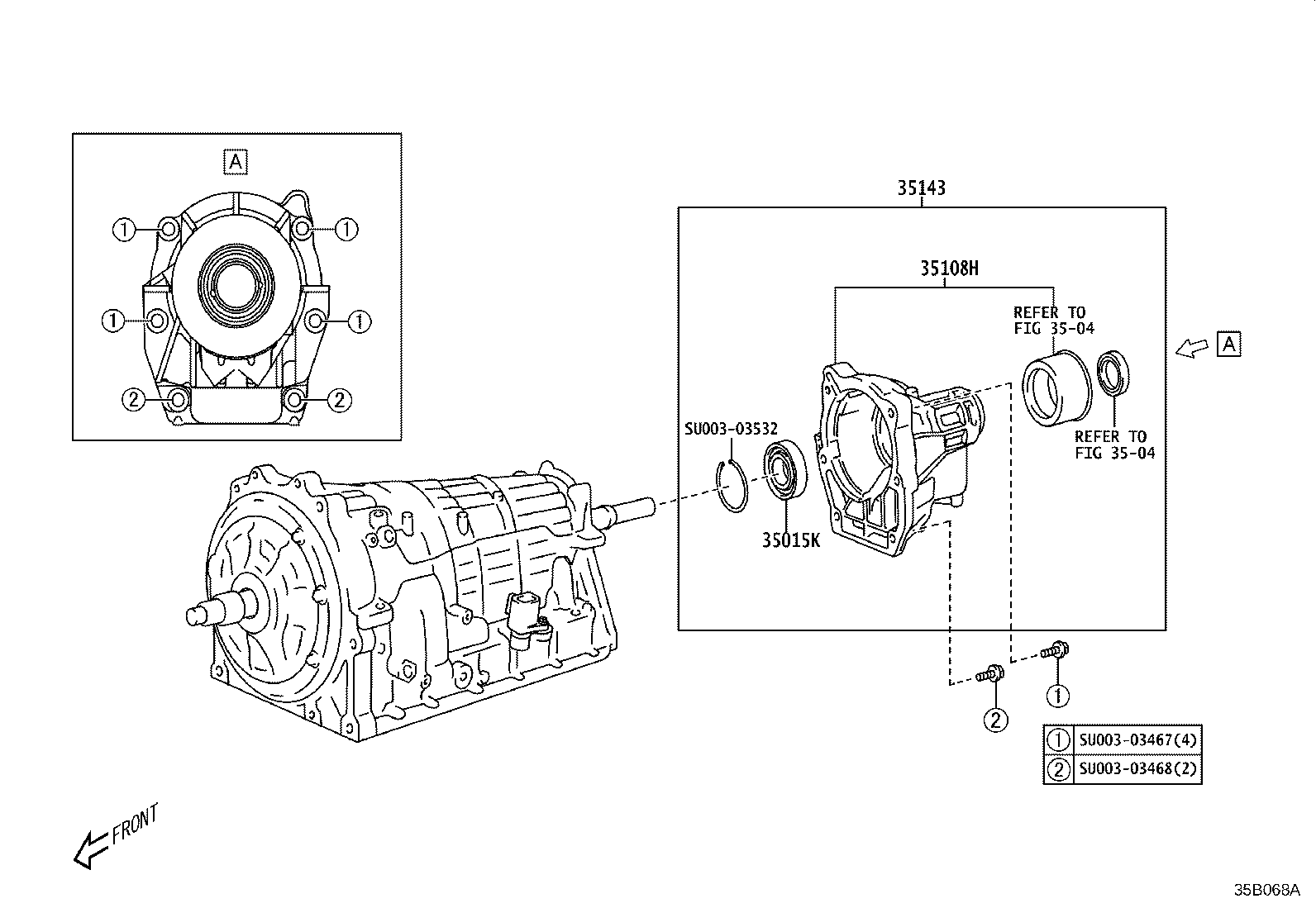

| 35108H | Housing Sub-assy, Extension |

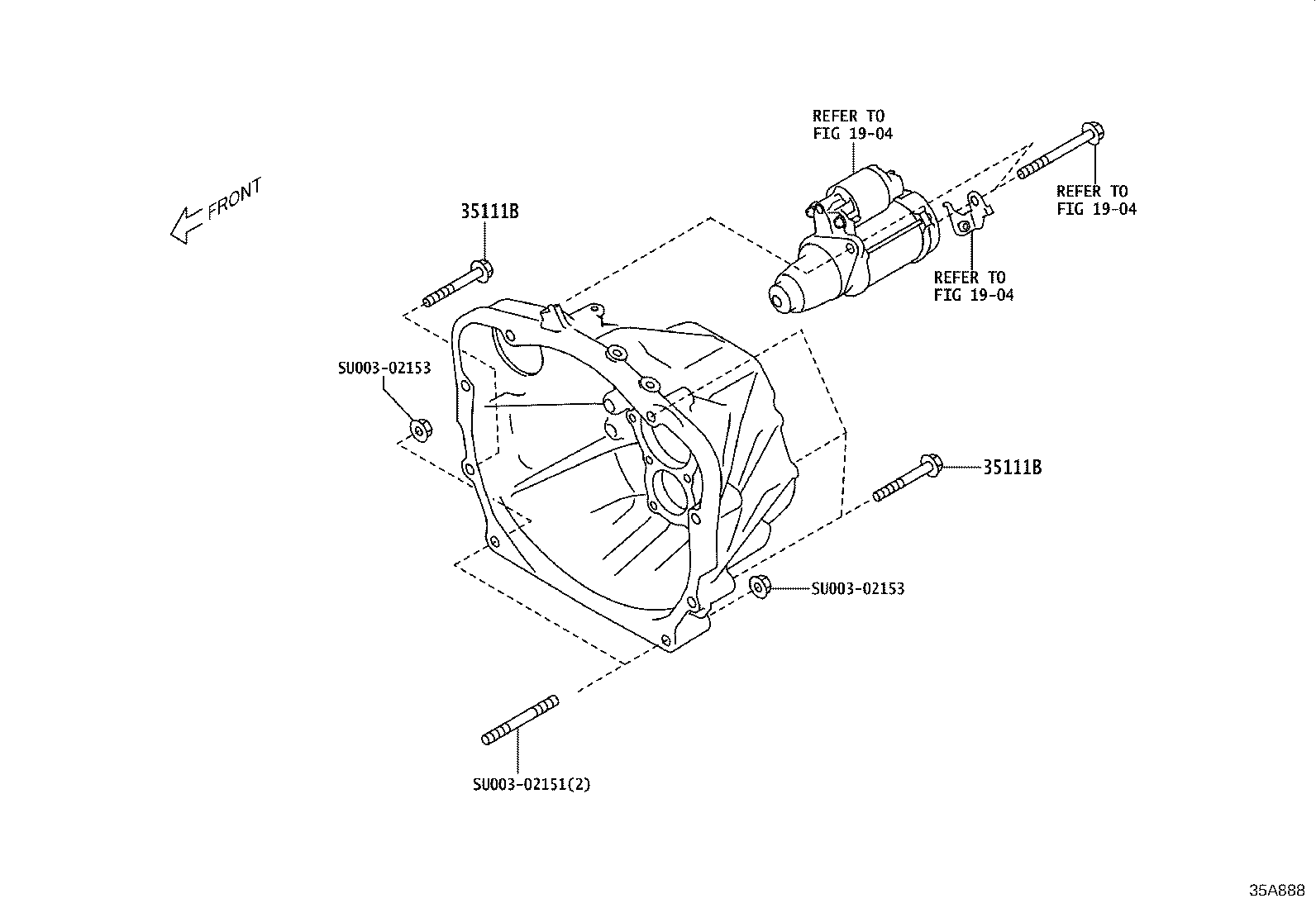

| 35111 | Housing, Automatic Transmission |
| 35111B | Bolt (FOR TRANSMISSION HOUSING & ENGINE SETTING) |
| 35111Y | Ring, O (FOR AUTOMATIC TRANSMISSION CASE) |
| 35122 | Tube, Breather (FOR AUTOMATIC TRANSAXLE) |
| 35143 | Cover, Transmission Case, Rear |
| 35168 | Gasket, Automatic Transmission Oil Pan |
| 35394 | Magnet, Oil Cleaner (FOR TRANSMISSION) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
