Toyota GR 86
2022-03 → present · chassis ZN8 · catalogue 264230 · Europe
Supported model
Data version 2024-10

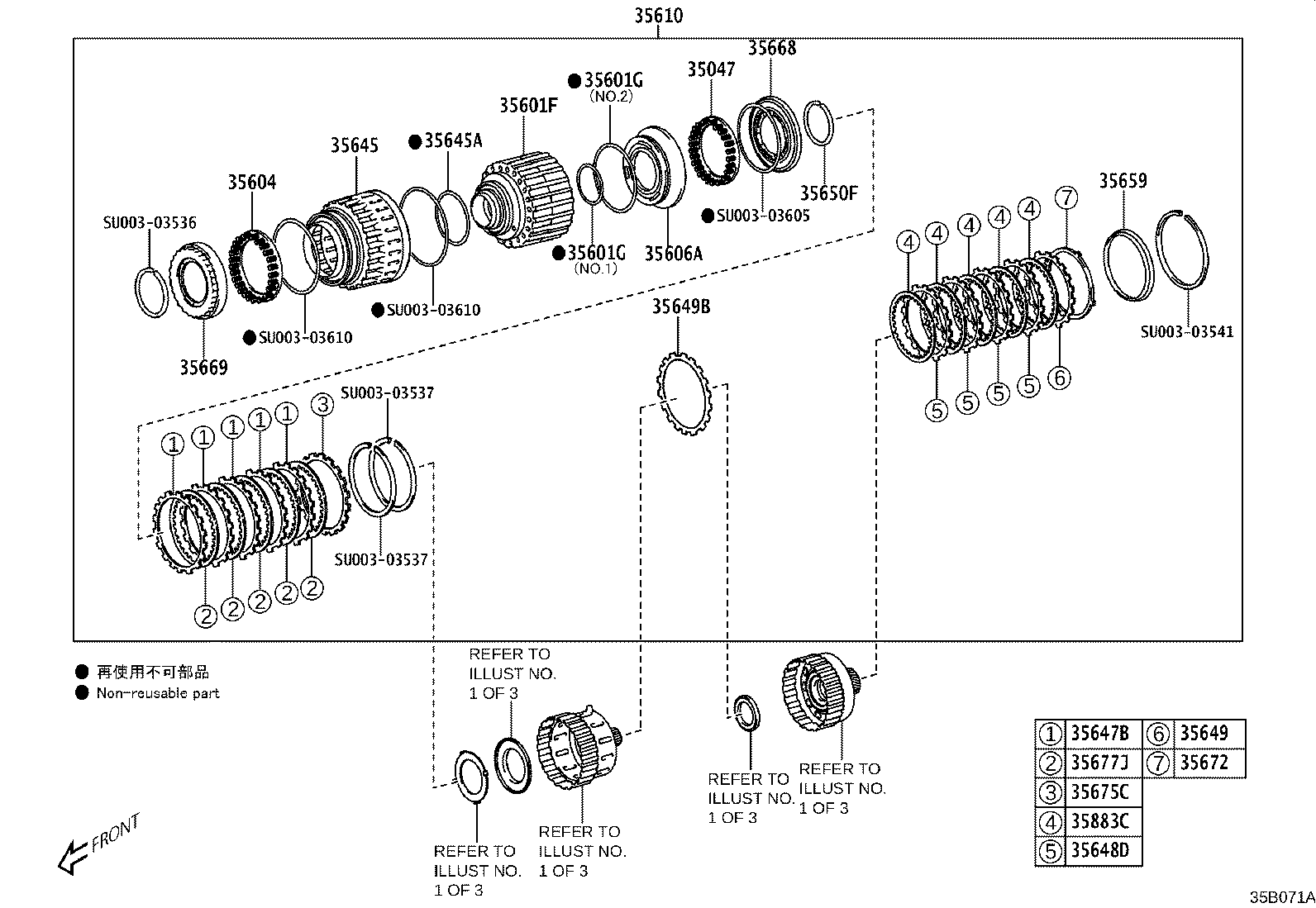

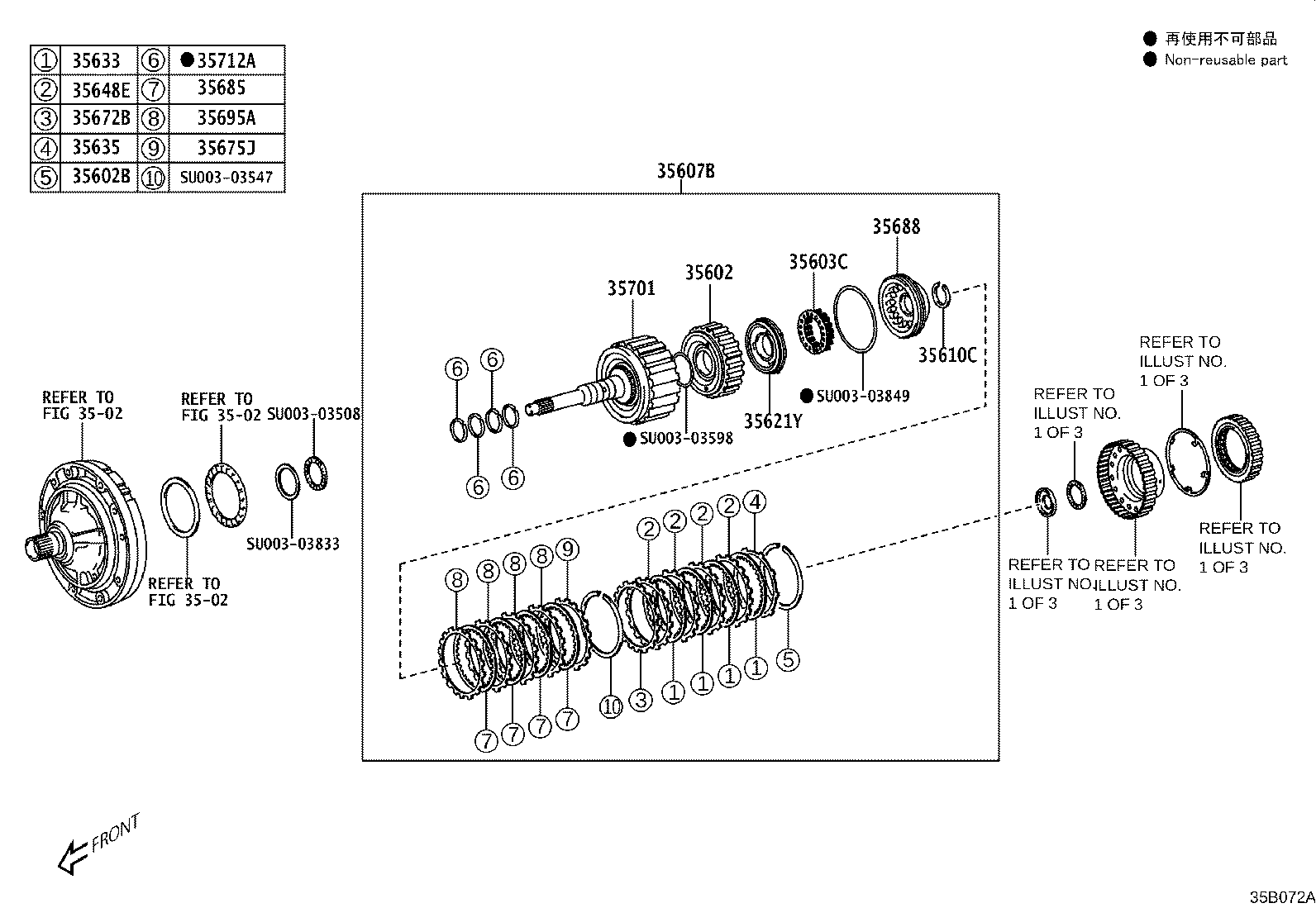

Brake Band & Multiple Disc Clutch (ATM)
60 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 35047 | Spring Sub-assy, Reverse Clutch Return |
| 35049 | Hub Sub-assy, Reverse Clutch |
| 35061 | Hub Sub-assy, Forward Clutch |
| 35061A | Ring, Hole Snap(FOR FORWARD CLUTCH FLANGE) |
| 35064 | Hub Sub-assy, Coast Clutch |
| 35076 | Flange Sub-assy, Front Planetary Ring Gear |
| 35076A | Race, Thrust Bearing (FOR FRONT PLANETARY FLANGE) |
| 35601F | Drum Sub-assy, Reverse Clutch |
| 35601G | Ring, O (FOR REVERSE CLUTCH DRUM) |
| 35602 | Piston Sub-assy, Front Clutch |
| 35602B | Ring, O (FOR FORWARD CLUTCH PISTON) |
| 35603C | Spring Sub-assy, Front Clutch Return (ATM) |
| 35604 | Spring Sub-assy, Direct Clutch Return |
| 35606A | Piston Sub-assy, Direct Clutch |
| 35607B | Disc Set, Forward Clutch |
| 35610 | Clutch Assy, Front Multiple Disc |
| 35610C | Ring, Shaft Snap (FOR FRONT CLUTCH PISTON RETURN SPRING) |
| 35613B | Washer, Clutch Hub Thrust, NO.2 |
| 35614A | Washer, Clutch Hub Thrust, NO.3 |
| 35616 | Washer, Clutch Drum Thrust |
| 35616A | Bearing, Front Clutch Thrust |
| 35621Y | Piston, Coast Clutch |
| 35631C | Race, Thrust Bearing(FOR FRONT CLUTCH HUB FRONT) |
| 35633 | Disc, Clutch (FOR FRONT CLUTCH) |
| 35635 | Flange, Forward Clutch |
| 35645 | Piston, Reverse Clutch |
| 35645A | Ring, O (FOR REVERSE CLUTCH PISTON) |
| 35647B | Plate, Clutch, NO.2 |
| 35648D | Plate, Clutch, NO.3 |
| 35648E | Plate, Clutch, NO.3 |
| 35649 | Flange, Reverse Clutch |
| 35649B | Flange, Reverse Clutch |
| 35650F | Ring, Shaft Snap |
| 35659 | Sleeve, Reverse Clutch Reaction |
| 35668 | Balancer, Clutch, NO.1 |
| 35669 | Balancer, Clutch, NO.2 |
| 35672 | Plate, Clutch Cushion |
| 35672B | Plate, Clutch Cushion, NO.2 |
| 35675B | Ring, Hole Snap (FOR FORWARD CLUTCH FLANGE) |
| 35675C | Flange, Direct Clutch |
| 35675J | Flange, Coast Clutch |
| 35677J | Disc, Clutch, NO.3 |
| 35685 | Disc, Coast Clutch |
| 35688 | Balancer, Clutch, NO.3 |
| 35695A | Plate, Coast Clutch |
| 35701 | Shaft Sub-assy, Input |
| 35704 | Gear Sub-assy, Front Planetary |
| 35706 | Gear Sub-assy, Planetary Sun |
| 35706D | Race, Thrust Bearing (FOR SUN GEAR FRONT) |
| 35712A | Ring, Input Shaft Oil Seal |
| 35716 | Washer, Low Sun Gear Thrust, NO.1 |
| 35719 | Gear, Planetary Sun |
| 35743F | Gear, Front Planetary Ring |
| 35775L | Race, Thrust Bearing, NO.5 |
| 35785D | Race, Thrust Bearing, NO.4 |
| 35786A | Race, Thrust Bearing, NO.1 |
| 35787C | Race, Thrust Bearing, NO.2 |
| 35788C | Race, Thrust Bearing, NO.3 |
| 35790H | Clutch Assy, 1Way NO.4 |
| 35883C | Disc, Clutch, NO.4 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
